母线差动保护屏运维巡检要点以及定期检验项目常见缺陷处理
来源：HZVOLT 时间：2026-09-22 16:52:29
母线差动保护屏运维巡检要点：定期检验项目与常见缺陷处理
母线差动保护屏是变电站母线故障的主保护设备，基于基尔霍夫电流定律，通过比较母线各支路电流矢量和判断区内、区外故障。运维巡检与定期检验的目的，是确保保护装置在母线短路、接地等故障时能够快速、可靠、选择性地切除故障母线段。本文按DL/T 995、GB/T 14285及现场运行经验，梳理母线差动保护屏投运后的运维巡检要点。
一、投运后需要关注什么
母线差动保护屏投运后，运维人员应持续关注三类对象：装置本体状态、二次回路完整性和外部配合条件。
- 装置运行状态：查看保护装置面板运行指示灯、液晶显示、告警信息，确认无差流越限、CT断线、装置故障等异常。
- 二次回路完整性：检查CT二次回路无开路、PT二次回路无短路，端子紧固、压板位置正确，接地可靠。
- 外部配合条件：确认母线各支路断路器跳闸回路、失灵保护启动回路、母联/分段断路器位置信号正确接入。
关键运行指标包括差流大小、制动电流、CT断线告警次数、保护动作事件记录、装置自检通过状态等。正常运行时，差流应接近零且远小于差动启动定值；若差流持续偏大，应结合故障录波屏数据判断是否存在CT特性不一致或二次回路问题。
二、日常巡视项目与周期
母线差动保护屏的日常巡视应纳入变电站日常巡检清单，建议按以下周期执行：
| 巡视项目 | 周期 | 合格标准 |
|---|---|---|
| 装置面板指示灯 | 每日 | 运行灯常亮，无告警灯闪烁 |
| 差流显示值 | 每日 | 小于差动启动定值20% |
| 保护压板位置 | 每周 | 功能压板、出口压板与运行方式一致 |
| CT二次回路检查 | 每月 | 端子无松动、发热、锈蚀 |
| 屏柜通风与温湿度 | 每月 | 温度0~40℃，相对湿度≤75% |
| 对时状态检查 | 每月 | 与卫星时间同步系统屏时间一致 |

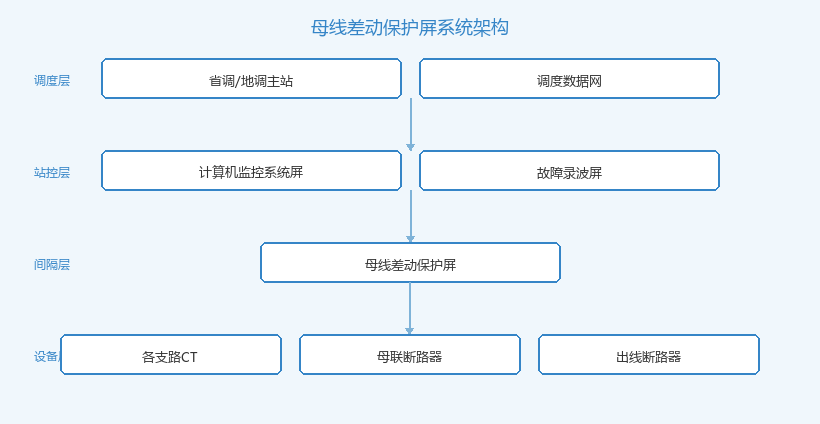

母线差动保护屏与各支路CT、断路器跳闸回路连接架构示意
三、定期检验项目与判据
母线差动保护屏的定期检验应按照DL/T 995《继电保护及安全自动装置检验规程》执行，新投运一年内应进行首次全面检验，以后每3~6年进行一次部分检验，每6年进行一次全部检验。主要项目如下：
| 检验项目 | 检验方法 | 合格判据 |
|---|---|---|
| 装置绝缘检查 | 500V兆欧表测二次回路对地绝缘 | ≥1MΩ |
| 采样值校验 | 通入额定电流、电压，核对装置显示 | 误差≤2.5% |
| 差动启动值校验 | 单相通入电流至差动动作 | 动作值与定值误差≤5% |
| 比率制动特性校验 | 双电流源模拟区内/区外故障 | 制动系数误差≤5% |
| CT断线告警 | 断开任一CT二次回路 | 延时发出告警且不误动 |
| 整组传动试验 | 模拟故障验证跳闸出口 | 各支路断路器正确跳闸 |
⚠ 安全提示：进行母线差动保护屏定检前，必须退出跳闸出口压板、启动失灵压板，并做好二次安全措施；涉及运行母线CT回路工作时，应先短接CT二次侧，严禁开路。
四、典型缺陷与处理方式
母线差动保护屏运行中常见缺陷可分为装置类、回路类和通信类三类，处理方式各有不同：
| 缺陷现象 | 可能原因 | 处理措施 |
|---|---|---|
| 差流偏大 | CT变比不一致、极性接反、二次负载不均 | 复核CT参数、极性，平衡二次负载 |
| CT断线告警 | 二次回路松动、端子接触不良 | 检查CT二次端子、短接片、试验端子 |
| 装置通信中断 | 网线松动、交换机端口故障、IP冲突 | 检查通信链路，重启端口或更换网线 |
| 对时异常 | B码线缆松动、对时模块故障 | 检查IRIG-B接线，切换备用对时源 |
| 保护误动或拒动 | 定值错误、采样插件故障、出口继电器粘连 | 核对定值，更换故障插件，校验出口回路 |
五、备品备件与寿命管理
母线差动保护屏内电子元器件随运行年限增长逐步老化，建议建立备品备件清单与寿命台账。关键备件包括：CPU插件、模拟量输入插件、开入/开出插件、电源模块、液晶面板、通信模块。
- 电源模块：运行5年后故障率明显上升，建议提前储备，更换周期按厂家建议执行。
- 电解电容：高温环境下寿命约7~10年，达到年限应主动更换，避免突发失效。
- 液晶面板与按键：面板老化导致显示不全或按键失灵，影响就地操作，应作为常备件。
六、运维记录与台账要求
完整的运维记录是故障追溯、状态评价和精益化管理的基础。母线差动保护屏应至少建立以下台账：
- 设备基础台账：装置型号、出厂编号、投运日期、软件版本、定值单编号及版本。
- 巡视记录：每次巡视的差流值、告警信息、压板状态、对时状态等。
- 检验记录：历次定期检验项目、试验数据、结论、缺陷及处理情况。
- 动作记录：保护动作时间、故障类型、动作元件、重合闸情况、录波文件编号。
- 变更记录：定值修改、软件升级、插件更换、回路改造等变更内容。
七、总结
母线差动保护屏运维巡检的核心是"早发现、准定位、快处理"。日常巡视关注装置运行状态与差流变化，定期检验验证保护动作特性与回路完整性，典型缺陷处理强调安全第一、措施到位，备件与台账管理则为长期可靠运行提供保障。
📌 运维要点：母差保护无小事，差流异常必须寻根溯源；定期检验不要怕麻烦，一次漏检可能在母线故障时酿成大祸；台账记录看似繁琐，却是事故分析最有价值的依据。
