什么是保护信息子站、继电保护信息管理与并网验收

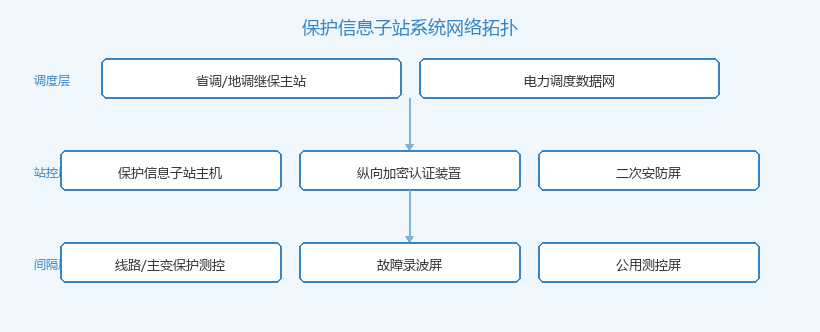

保护信息子站系统典型三层网络拓扑

📌 配置原则：35kV 及以上变电站、新能源场站升压站应配置独立保护信息子站，作为调度继保及故障信息管理系统的远方终端；若全站仅一台保护装置，可由站内监控系统代为采集，但需调度侧认可。

• 汇聚与归一化：把站内不同厂家、不同协议（103/61850/Modbus/私有协议）的保护装置统一接入，按通用数据模型输出同一格式的遥信、遥测、SOE、保护动作报告。
• 定值与压板远方管理：调度继保主站可调用/核对站内保护定值区、软压板状态；保护信息子站负责协议转换、安全握手和应答本地执行结果，使远方修改定值、投退软压板具备可审计的操作链。
• 故障报告与波形远传：接收保护装置故障报告（动作元件、动作时间、测距结果）和 COMTRADE 波形文件，本地缓存并按 DL/T 624 推送主站，作为事故分析的"现场原档"。

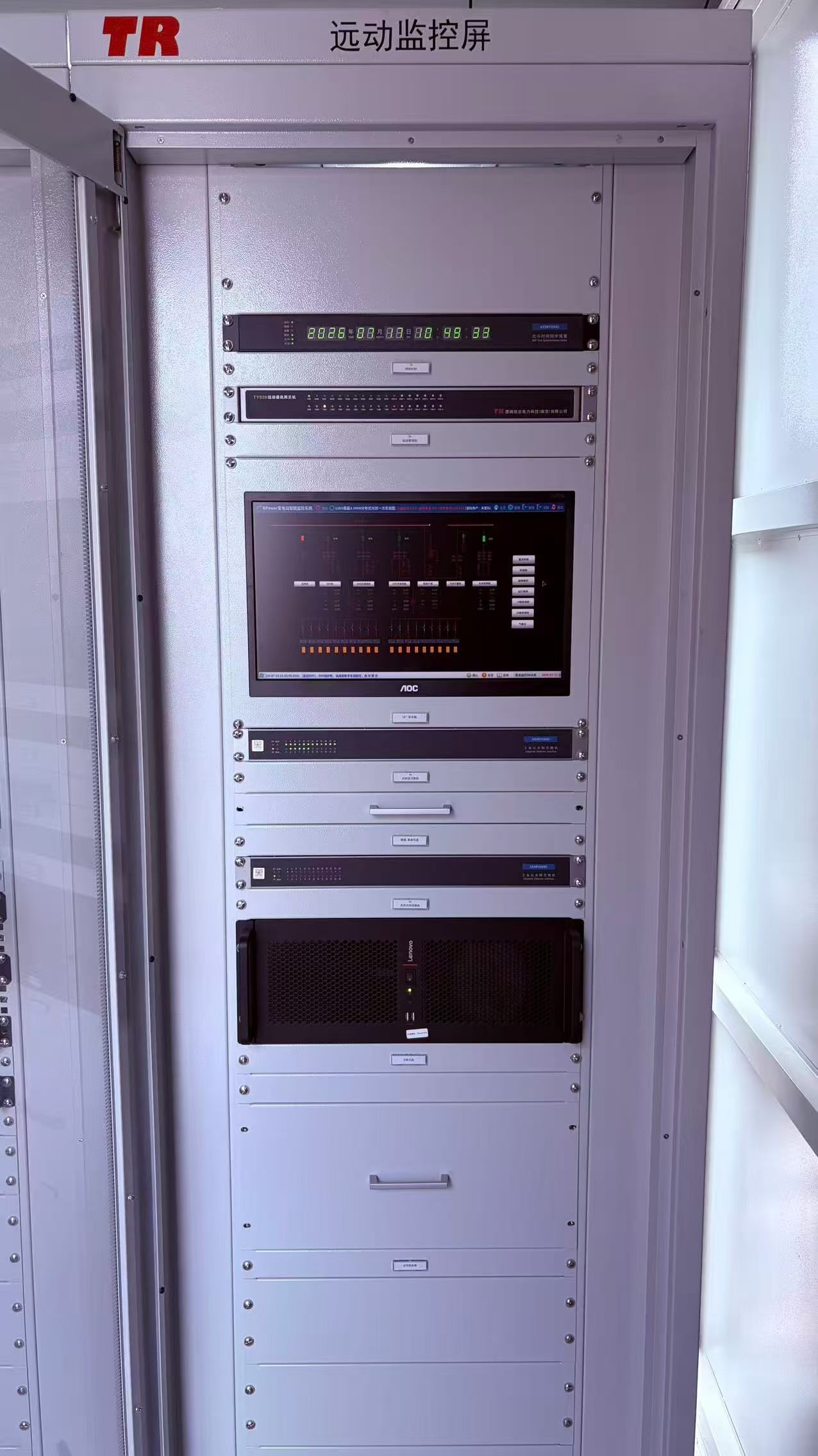

保护信息子站屏柜

💡 工程提示：保护信息子站与监控后台共用保护装置的通信口时，必须用"分网分口"——监控走 104 网关取四遥，保护信息子站独占保护通信口，避免数据冲突和单点抢占。

• 35kV 变电站：保护装置多为单装置或简单配置，保护信息子站侧重采集线路/主变保护动作 + 故障报告；接入≤16 台保护；通过地调接入，与调度数据网屏共用一对纵向加密。
• 110kV 枢纽变电站：保护双重化配置，子站需同时接入两套主保护 + 故障录波屏 + 公用测控屏；保护类型包含线路、母差、主变、电容器；为保证 SOE 同步，应接入 IRIG-B 对时。
• 220kV 及以上变电站：按 GB/T 14285 要求配置双重化保护信息子站，两套设备互为备用；调度接入除省调/地调继保主站外，故障波形还需推送至网调录波主站。
• 新能源升压站：需配合风电场综合自动化系统同时接入箱变测控、线路保护、汇集站录波；故障报告需含场站特定信息（涉网保护动作、SOC 异常联动信号）。
• 老站改造：大量 103 串口老装置与新建 61850 装置并存，保护信息子站需同时支持 103 与 61850 接入；推荐配置双机冗余，避免单点失效导致调度继保数据中断。

📌 验收关注点：保护信息子站投运前应完成 ① 全部保护装置接入与通信状态显示 ② SOE 时间戳校验 ③ 一次真故障试验或模拟故障回放 ④ 调度主站联通与二次安防策略核查。

1. 接入能力留余量：串口/网口/接入装置数量按实际配置的 1.5~2 倍预留，避免后期增加保护装置时无端口可用。
2. 协议库覆盖广：至少支持 DL/T 667（103）、DL/T 860（61850）MMS/SV、Modbus、DL/T 645；并具备厂家私有协议解析插件框架。
3. 等保2.0 合规：与纵向加密、调度数字证书体系打通，写操作（修改定值、切区、投压板）必须经过调度证书签名的请求/应答链路。
4. 对时与时钟管理：支持 IRIG-B / PTP 主时钟接入，可对站内各保护装置时钟偏差进行周期核对并告警。
5. 冗余与运维：双电源、关键板卡热备、本地配置工具与日志 ≥10 年可查；并提供与站内监控、远动主站的数据共享接口，避免重复采集。

📌 总结：保护信息子站是调度继保专业的"远方眼"和"事故调查取证入口"。配置时务必把它放在调度数据网与站内保护的中间位置，用纵向加密守住边界，用 IRIG-B 把好时钟关，用 ≥1.5 倍容量接入预留余量，并按 GB/T 14285、DL/T 624 完成与省调/地调继保主站的联调。
