开关柜无线测温怎么配置、测温触头温度监测方案

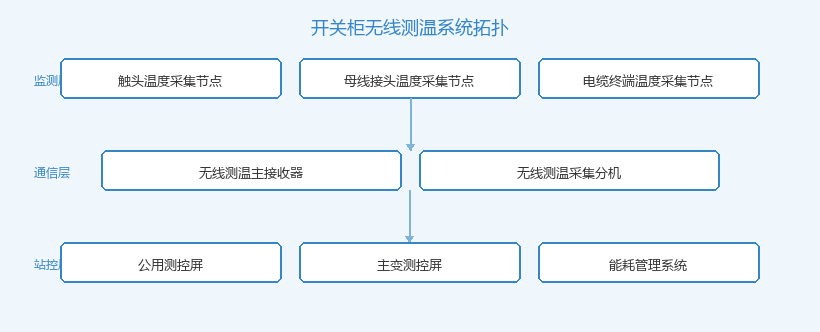

无线测温系统三层架构：监测层-通信层-站控层

📌 配置原则：按 DL/T 1432.1-2015《电力设备无线测温系统通用技术要求》与国家电网《高压开关柜温度在线监测装置技术规范》，运行中开关柜触头、母线接头、电缆终端是发热故障高发部位，应配置无线测温系统并接入站内监控平台。

• 触头与接头过热预警：实时监测动触头、静触头、母线连接螺栓、电缆终端等关键部位温度变化趋势，超阈值即推送告警，避免绝缘老化与烧毁事故。
• 故障定位与回路辨识：每个测温节点具有独立 ID，主接收器按节点 ID 识别温度来源，结合开关柜一次接线图即可锁定过热回路。
• 设备状态评价支撑：长期温度数据为开关柜状态检修提供依据，结合 故障录波屏 事件记录可分析负荷电流与温升关系，支撑状态检修决策。

• 温度采集与自取电：接触式温度传感器（典型 PT100/数字传感芯片）就地测量触头温度，传感器自取电方式包括 CT 感应取电（首选）、电池供电（备用）、光纤供能（特殊场景），测量精度 ±1℃，分辨率 0.1℃。
• 无线通信与组网：典型频段为 433MHz（穿墙能力强）或 2.4GHz（带宽大），单主接收器可管理 200+ 测温节点，空旷距离覆盖 100~200 米，开关柜内间隔距离通常 ≤10 米；具备自动组网与节点掉线告警。
• 数据上传与协议转换：主接收器通过 RS485（Modbus RTU）或以太网（Modbus TCP/104）接入站内 公用测控屏，由公用测控屏统一转发至监控平台与调度端。
• 告警与趋势分析：支持温度阈值告警、温升速率告警、节点低电压告警；具备 30 天/90 天/1 年温度曲线存储能力，支撑事后分析与状态评价。

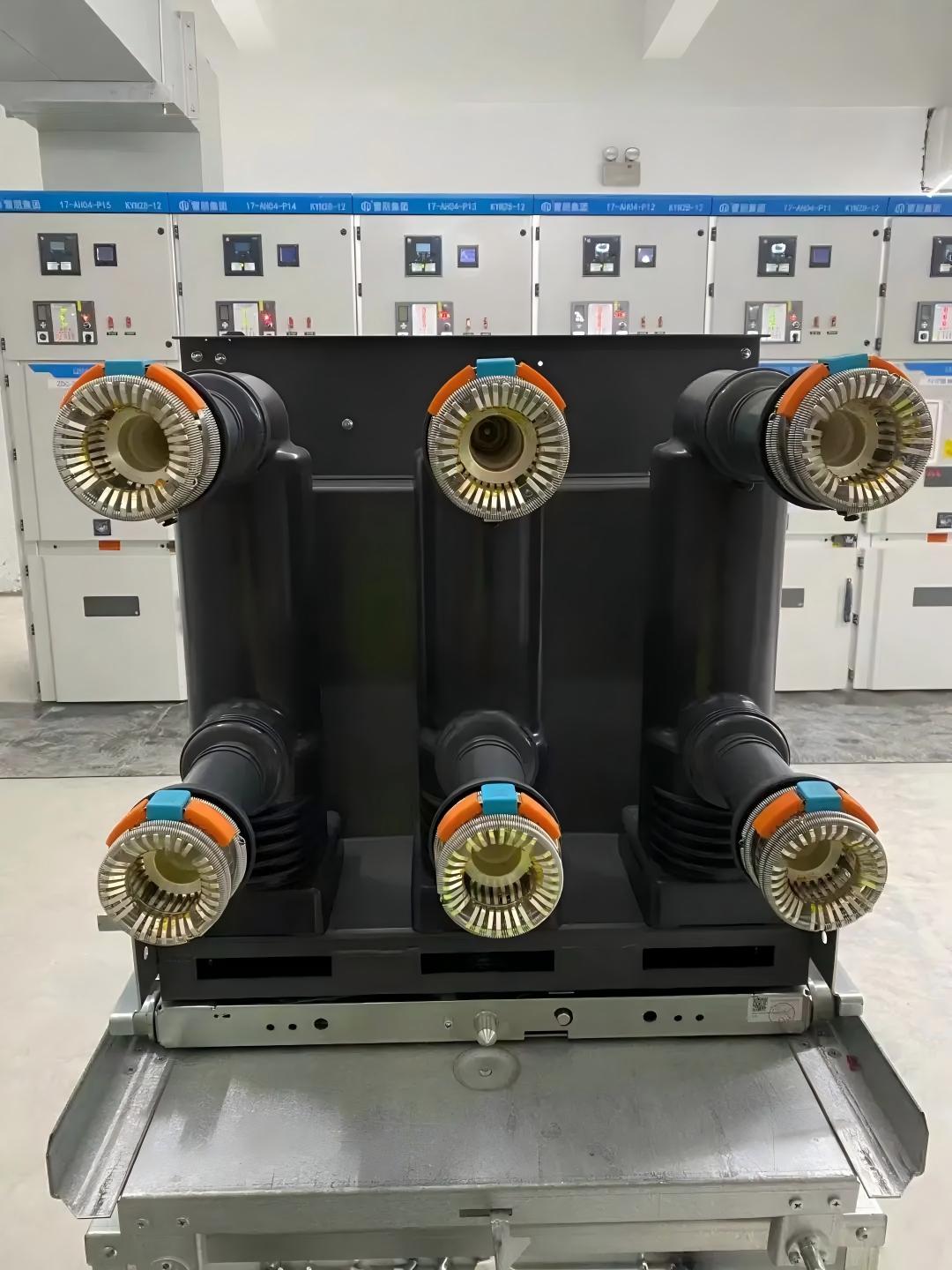

开关柜无线测温传感器安装照片

💡 原理提示：CT 自取电的工作电流下限是关键参数。若柜内一次电流长期低于 50A，应优先选电池供电型或 CT+电池双供电型，避免传感器因供电不足进入"盲发"状态。

• 35kV/10kV 开关柜场景：每面开关柜至少配 6 个测点（A/B/C 三相动触头 + 三相静触头）；进线、出线、母联柜加装母线接头测点；建议选 CT 自取电型，避免频繁更换电池。
• 110kV/220kV 开关柜场景：在动触头、静触头、穿墙套管、电缆终端等位置部署传感器，单柜 8~12 点；优先选 CT+电池双供电型，应对低负荷时段取电不足问题。
• 主变场景：在主变套管接线板、冷却器进出口等位置部署温度监测，结合 主变测控屏 上送数据，与油温/绕组温度对比，识别过热缺陷。

• 温度阈值整定：按 DL/T 5222-2005《导体和电器选择设计技术规定》，母线及接触连接允许温升 ≤55K（环境温度 40℃时），建议告警阈值设定为：预警 55℃、告警 70℃、紧急 85℃；同时按温升速率整定（≥1℃/min 应告警）。
• 传感器数量与点位：每面开关柜至少 6 点关键测位，按柜内一次设备数量 + 关键接头预留 30% 冗余；同相触头/接头/终端应形成测温闭环，便于横向对比。
• 取电方式与寿命：CT 自取电型要求一次电流 ≥50A 时稳定工作；电池型选工业级锂亚硫酰氯电池（典型寿命 8~10 年）；安装后应核对待机电流、唤醒周期与低电压告警阈值。
• 无线频段与抗干扰：433MHz 穿墙能力强、适用于密闭开关柜；2.4GHz 带宽大但容易被同频段 Wi-Fi/蓝牙干扰；强电磁场景建议选 433MHz + 私有加密协议。
• 数据接入与协议兼容：主接收器上行接口应支持 Modbus RTU/TCP、IEC 60870-5-103/104，方便接入站内 公用测控屏、能耗管理系统 或调度监控平台。

⚠ 阈值注意：温度阈值需结合环境温度与负荷电流综合整定。高温季节、负荷高峰期阈值可适当上浮；建议把同相三相温度的"最大-最小差值"作为辅助告警指标，三相温差 ≥15℃ 应作为不平衡告警。

📌 总结：无线测温系统重在测点覆盖与阈值整定，传感器选型以取电方式为先，频段与抗干扰次之；运维以电池电压、节点掉线率、温度突变告警为核心指标，长期数据应接入能耗管理系统做趋势分析。
