什么是同步相量测量屏

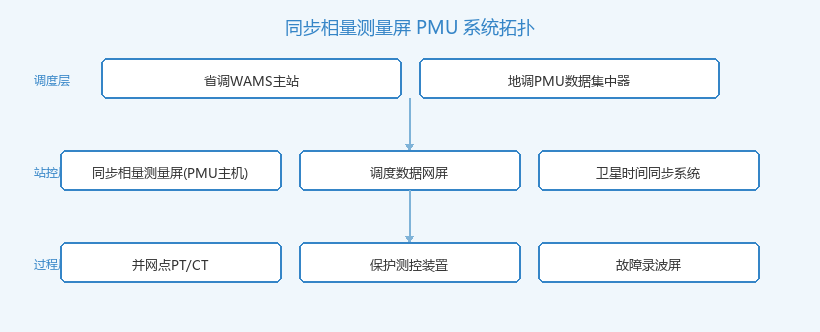

同步相量测量屏典型三层架构：调度层-站控层-过程层

📌 配置原则：依据国家电网调〔2014〕1614 号文与各省调度细则，新建 110kV 及以上变电站、新能源场站并网验收必须配置 PMU 并通过 WAMS 联调，否则不得并网运行。

• 电网动态实时监测：按 25/50/100 帧/秒上送相量数据，使调度端可实时掌握全网电压相角分布，提前识别电压失稳与低频振荡苗头。
• 故障与扰动识别：当电网发生短路、跳闸、振荡等事件时，PMU 通过相角突变、频率偏移等特征量给调度推送告警，定位故障区域与事件时序。
• 广域保护与稳定控制输入：为安稳控制系统、低频减载、振荡解列等上层控制装置提供毫秒级相量数据输入，支撑广域保护决策。

• 同步相量采集与计算：基于 PPS 同步脉冲对三相电压/电流进行同步采样，按 DFT 算法计算幅值、相角、频率、变化率（df/dt、dU/dt）。采样速率通常为 4.8kHz 或 9.6kHz，对应数据输出帧率 50 或 100 帧/秒。
• 卫星对时与守时：标配 GPS+北斗双模授时输入，丢失外部时间信号时可依靠内部守时时钟维持一定时间精度（守时误差 ≤1μs/min），避免卫星失锁导致数据失效。
• 通信上传与协议转换：调度侧接口通常采用 IEC 61850-9-2 采样值或 GB/T 26865.2 数据帧格式，上行通道接入 调度数据网屏 进入调度数据网，下行通道支持就地访问与调试。
• 录波与扰动触发：高频录波数据保存在屏内存储阵列，按频率越限、功角突变、电压跌落等触发条件生成扰动记录文件，便于事后分析。

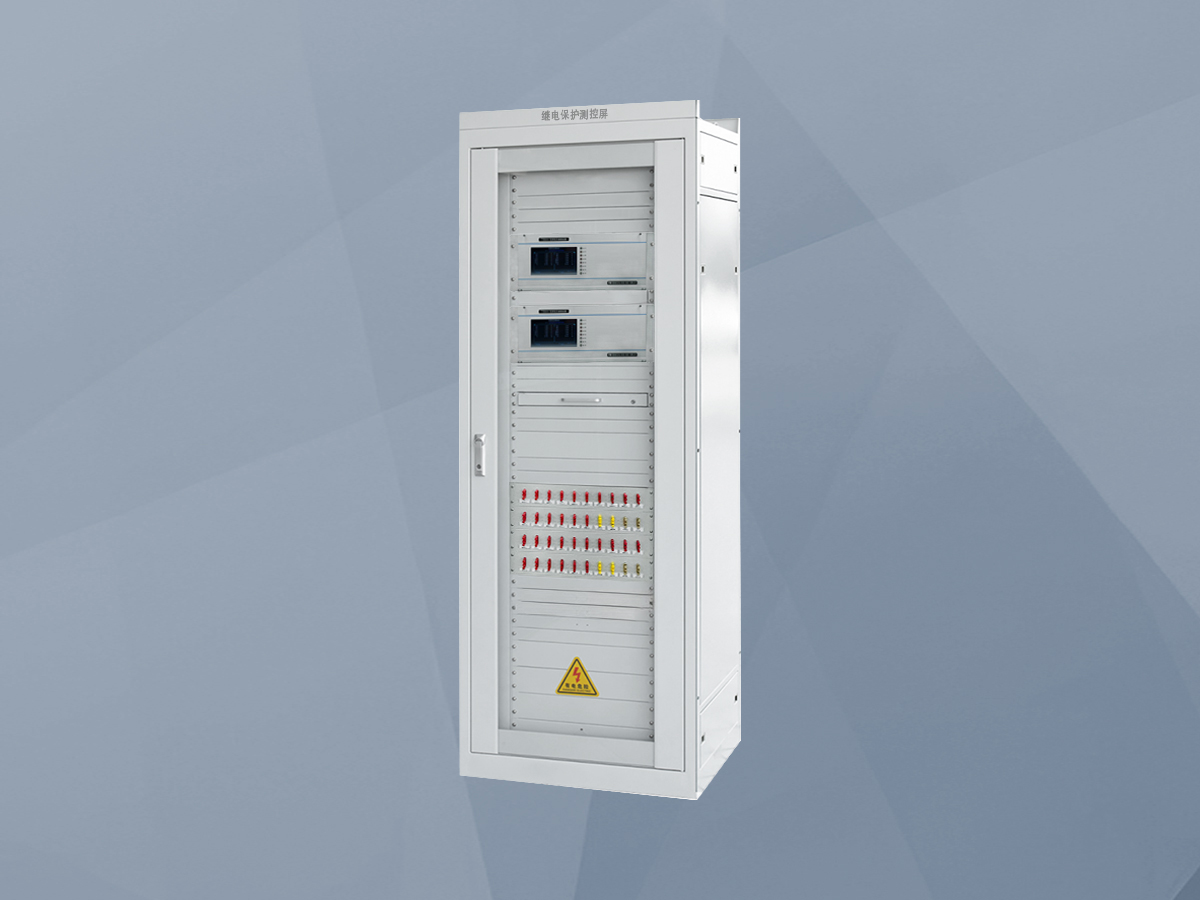

同步相量测量屏

💡 原理提示：相角值是相对值——同一电网中所有 PMU 在统一时间基准下测得的相角差，等于线路实际功角差，这就是 PMU 用于动态监测的物理基础。

• 110kV/220kV 变电站 PMU 接入：在并网点母线 PT 处接入电压相量，在主变高压侧 CT 接入电流相量；按 GB/T 26865 要求至少配置 2 台 PMU 主互为备用，对时源取自站内 卫星时间同步系统屏。
• 新能源场站 PMU 配置：按各网省公司《新能源场站并网验收细则》，一般在升压站高压侧母线、并网点开关处配置同步相量采集点，采样频率不低于 50 帧/秒，通道数按接入线路数 + 2 冗余配置。
• 老站改造场景：在原有综合自动化系统基础上增加 PMU 屏，需重点核实现有 PT/CT 二次回路负载能力（不超过 0.5 级）、对时系统是否满足 1μs 精度，必要时同步更换或升级 卫星时间同步系统。

• 测量精度与对时精度：电压幅值误差 ≤0.2%、相角误差 ≤0.2°、频率误差 ≤0.005Hz、卫星对时误差 ≤1μs，是调度验收的硬性指标，必须出具具有 CMA/CNAS 资质的第三方测试报告。
• 通道容量与扩展余量：通道数按接入线路数 + 30% 余量配置；储能场站、新能源汇集站还需为后续扩建预留 20% 以上模拟量通道与通信端口。
• 协议兼容与数据上传：上行协议必须支持 GB/T 26865.2 帧结构与调度数据网 IP 接入；下行应支持 IEC 61850-9-2 采样值或 MMS，方便与站内监控、保护信息子站 保护信息子站系统 互联。
• 对时守时与卫星失锁应对：必须支持 GPS+北斗双模授时输入，外部时间丢失时依靠内部守时时钟维持至少 6 小时精度不劣于 1μs/min；具备对时状态字上报能力。
• 网络安全与等保合规：通过调度数据网接入 WAMS 主站时，须配合 电力纵向加密认证装置 与调度数据网屏部署，满足等保 2.0 三级要求；装置自身应支持白名单、权限分级与日志审计。

⚠ 验收注意：联调前务必核对 PMU 站号、PMU_ID、相量数据通道顺序与调度主站配置一致；对时信号异常时数据将被调度端丢弃，调试期间不可忽视对时告警事件。

📌 总结：PMU 重在相量精度与对时精度，必须配合调度数据网与卫星时间同步系统才能发挥作用；选型以精度指标为核心，以协议兼容与网络安全为门槛，以并网验收实测数据为准。
