变电站微机五防系统怎么配置？电气闭锁与微机五防方案对比与选型

微机五防系统是防止变电站电气误操作的关键技术措施，通过软件逻辑规则库与硬件编码锁具的协同配合，对倒闸操作实行全过程强制闭锁。根据DL/T 687《微机型防止电气误操作系统通用技术条件》与国家电网《防止电气误操作安全管理规定》，35kV及以上电压等级变电站必须配置完善的防误闭锁装置。本文从定义、作用、功能、原理、对比、场景、选型七个维度展开，帮助运维与集成工程师厘清微机五防与电气闭锁的本质差异，掌握配置与验收的核心要点。

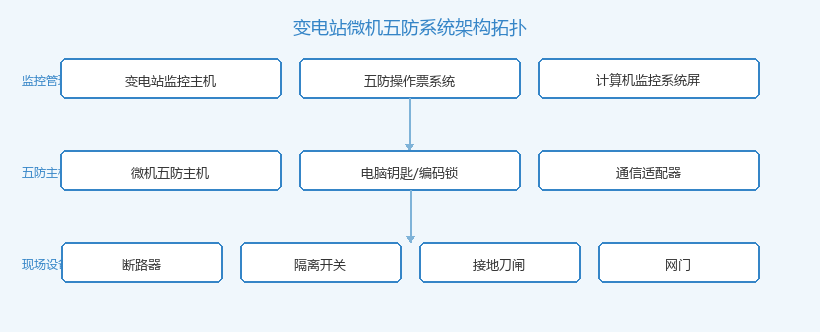

图1 变电站微机五防系统架构拓扑图

微机五防系统（又称微机防误闭锁系统、变电站防误操作系统）是基于计算机技术、编码锁具与逻辑规则库，对变电站一次设备倒闸操作进行全过程强制闭锁的技术系统。其核心目标是通过"软件逻辑判断+硬件强制闭锁"的双重机制，杜绝运行人员在操作过程中因疏忽、违章或误判断导致的电气误操作事故。

从标准体系看，微机五防系统的设计与验收须遵循DL/T 687《微机型防止电气误操作系统通用技术条件》、GB/T 14285《继电保护和安全自动装置技术规程》以及国家电网公司《防止电气误操作安全管理规定》。DL/T 687明确规定了系统的功能要求、性能指标、试验方法与检验规则，是设备招标、现场验收与定期检验的权威依据。对于新建、扩建及改造的35KV变电站综合自动化系统，微机五防已成为与继电保护、监控系统并列的必备子系统。

一套典型的微机五防系统由五个核心组件构成：五防主机（运行防误软件与逻辑规则库）、电脑钥匙（便携式操作终端，存储操作票并驱动编码锁解锁）、编码锁（电编码锁或机械编码锁，安装于断路器、隔离开关、接地刀闸、网门等操作部位）、通信适配器（实现五防主机与电脑钥匙、编码锁之间的数据交换）以及操作票管理系统（图形化开票、模拟预演、历史操作查询）。部分先进系统还与计算机监控系统屏深度融合，实现操作票与监控画面的联动。

📌 核心原则：微机五防系统的防误逻辑必须覆盖变电站全部一次设备与全部正常运行方式，任何操作步骤若未通过逻辑校验，电脑钥匙均不得解锁对应编码锁。"宁可误闭锁、不可误开放"是五防系统设计的底线原则。

微机五防系统的"五防"对应电力行业最典型、后果最严重的五类电气误操作，每一项都直接关乎人身与设备安全。

• 防误分、误合断路器：系统实时监测断路器两侧带电状态及关联隔离开关位置，禁止在不符合操作条件时发出分合闸指令。例如，当线路存在接地故障时，系统闭锁该线路断路器的合闸操作，防止带故障送电扩大事故范围。
• 防带负荷拉、合隔离开关：隔离开关不具备灭弧能力，带负荷操作将产生严重电弧短路。五防系统通过采集断路器位置接点与回路电流信号，确认断路器已断开且电流为零后，才允许解锁隔离开关操作。
• 防带电挂（合）接地线（接地刀闸）：系统通过电压互感器二次信号或带电显示装置，检测设备是否确已无电。只有在验电无电且断路器、隔离开关均在分闸位置时，才允许解锁接地刀闸或接地线挂接点。
• 防带接地线（接地刀闸）合闸：与第三项互为逆过程。系统实时监测接地刀闸位置与接地线挂接状态，在任何接地装置未拆除前，闭锁对应断路器与隔离开关的合闸操作，防止带接地送电造成三相短路。
• 防误入带电间隔：通过在高/低压开关柜网门、围栏门安装编码锁，并与验电器或带电显示装置联锁，只有在确认间隔无电且完成许可手续后，电脑钥匙才能解锁网门，防止人员误入带电区域发生触电事故。

现代微机五防系统已从单纯的"闭锁工具"发展为涵盖开票、预演、执行、归档、分析的全流程操作管控平台。

图形化操作票管理：运维人员在五防主机上以变电站一次接线图为基础，通过点击设备图标生成操作任务。系统根据设备当前状态自动推理后续操作步骤，生成符合《电力安全工作规程》的标准操作票。支持典型票库调用、历史票复制、操作术语自动校验，大幅降低人工开票的错误率。

拓扑逻辑规则库：规则库是五防系统的"大脑"，以变电站一次拓扑为骨架，内置数百至数千条防误逻辑规则。规则不仅覆盖单间隔操作，还需考虑跨间隔影响（如母线倒排时所有关联间隔的闭锁关系）、环路运行方式、旁路代供等复杂工况。规则库的完整性直接决定系统的防误能力。

电脑钥匙有序解锁：操作票经模拟预演验证无误后，下装至电脑钥匙。现场操作时，电脑钥匙严格按照票序逐一解锁编码锁。若操作人员跳过步骤、走错间隔或操作错误设备，电脑钥匙拒绝解锁并发出声光告警。部分新型电脑钥匙支持OLED屏显示当前步骤与下一操作设备名称，进一步提升防误能力。

实时状态采集：五防主机通过与主变保护屏、线路保护测控屏、公用测控装置等间隔层设备通信，实时获取断路器、隔离开关、接地刀闸的位置状态。通信协议支持IEC 61850 GOOSE/MMS、Modbus RTU/TCP、CDT等主流规约。状态刷新周期≤2秒，确保五防逻辑判断基于最新设备状态。

解锁管理与追溯：在事故抢修、紧急缺陷处理等特殊情况下，经值班负责人书面批准后可执行解锁操作。微机五防系统对每一次解锁均强制记录解锁时间、解锁人、解锁设备、解锁原因、审批人信息，解锁记录不可删除、不可篡改，留存≥2年，满足安全审计与事故追溯要求。

微机五防系统的完整工作流程可概括为"开票→预演→下装→执行→回传→归档"六个环节，形成闭环管理。

开票：运维人员登录五防主机，在图形化界面上选择操作任务（如"110kVXX线路由运行转检修"）。系统根据设备实时状态自动列出操作步骤：①断开线路断路器；②检查断路器确已断开；③拉开线路侧隔离开关；④拉开母线侧隔离开关；⑤在线路侧验明无电；⑥合上线路侧接地刀闸。每一步均附带设备双重编号与操作术语。

预演：操作票生成后，进入模拟预演环节。运维人员在虚拟一次接线图上按票序点击设备，五防系统对每一步操作进行实时逻辑校验。若某步操作违反防误规则（如未断开断路器就试图拉开隔离开关），系统立即弹出红色告警并禁止继续预演。预演通过是下装电脑钥匙的必要前提。

下装：预演通过后，操作票通过USB、红外或无线方式下装至电脑钥匙。电脑钥匙存储完整的操作顺序、每步对应的编码锁ID以及设备状态校验条件。下装完成后，五防主机锁定该操作票，防止重复下装或篡改。

执行：运维人员携带电脑钥匙到达操作现场，按顺序将钥匙对准编码锁。编码锁内置全球唯一ID芯片，电脑钥匙读取ID后与票序比对。ID匹配且前序步骤已完成时，钥匙驱动解锁机构释放锁舌；若ID不匹配或跳步操作，钥匙拒绝解锁并记录违规尝试。对于电编码锁，钥匙还需通过锁具与测控装置通信，确认设备当前状态满足操作条件。

回传与归档：全部操作完成后，电脑钥匙回传实际执行顺序、每步操作时间戳及设备状态变化。五防主机将回传数据与原始操作票自动比对，检查是否存在跳步、漏步或状态不一致。比对无误后，操作票自动归档；若发现异常，系统生成告警并提示运维人员复核。

💡 原理提示：微机五防系统的防误能力与逻辑规则库的完备性成正比。规则库不仅要覆盖正常运行方式，还需考虑N-1检修、母线分列运行、旁路代供等特殊运行方式。规则库的建立通常需要资深运行人员与系统集成工程师联合完成，是五防系统建设中最关键的环节。

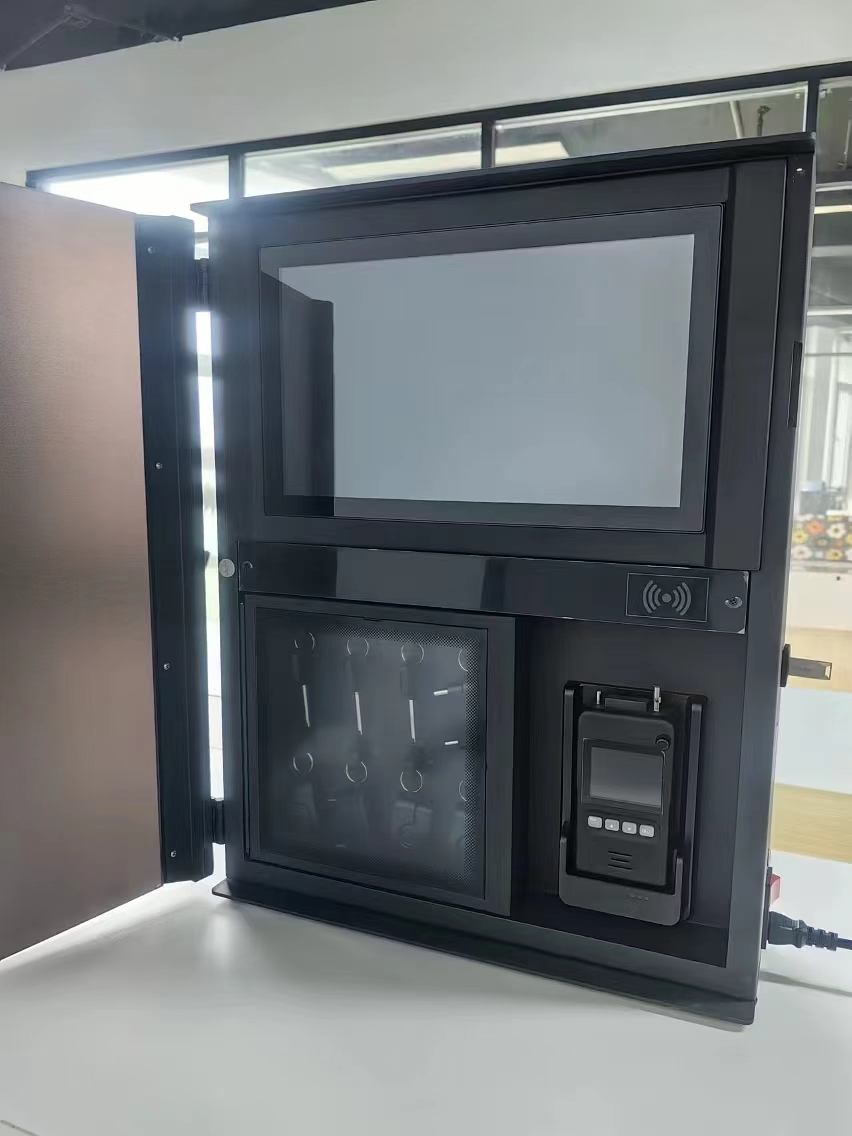

微机五防主机/电脑钥匙/编码锁实物照片

在变电站防误领域，微机五防系统与电气闭锁回路是两种主流技术路线。二者并非简单的替代关系，而是各有适用场景。理解其本质差异，有助于在工程设计阶段做出合理选择。

从发展趋势看，微机五防系统正逐步取代传统的纯电气闭锁回路，但在关键部位（如主变高压侧断路器操作回路）保留电气闭锁作为后备仍是推荐做法。这种"微机五防为主、电气闭锁为辅"的双重防误架构，既发挥了微机五防的智能化优势，又保留了电气闭锁的物理可靠性，是目前220kV及以上变电站的主流配置模式。

微机五防系统的部署形态随变电站电压等级、建设年代及设备类型不同而有所差异。

220kV/110kV综合自动化变电站：此类变电站规模较大、间隔数量多、运行方式复杂，通常采用独立的五防主机方案。五防主机通过IEC 61850 MMS或RS-485总线与全站测控装置通信，实时采集设备状态。每个间隔的断路器、隔离开关、接地刀闸均配置编码锁，网门与围栏门配置机械编码锁。电脑钥匙配备3—5把，满足多组人员同时操作的需求。五防主机与计算机监控系统屏之间通过规约网关实现操作票与监控画面的联动。

35kV终端变电站：35kV站间隔数量少（通常4—8个间隔），投资预算有限，常采用"简易微机五防"模式。五防功能直接集成在监控后台软件中，不单独配置五防主机，编码锁数量控制在20—40把，电脑钥匙配备1—2把。虽然功能有所精简，但核心的五防逻辑与闭锁能力仍能满足DL/T 687的基本要求。

老旧变电站改造：大量投运于1990—2010年间的变电站采用纯电气闭锁或机械程序锁，存在接点老化、逻辑僵化、无法追溯等问题。改造方案通常采用"全面替换+兼容过渡"策略：拆除失效的电气闭锁回路，安装新型编码锁；保留部分状态良好的电磁锁作为后备闭锁；新增五防主机与电脑钥匙。改造过程中需特别注意与原有主变保护屏、线路保护测控装置的位置接点配合，避免信号冲突。

GIS组合电器站：GIS（气体绝缘金属封闭开关设备）间隔紧凑，传统机械编码锁安装空间受限。此类场景通常采用电编码锁+机械编码锁混合方案：GIS本体操作机构安装小型电编码锁，通过软电缆与通信适配器连接；网门与检修门安装机械编码锁。电脑钥匙通过红外或蓝牙与电编码锁通信，解决空间受限问题。部分智能GIS还支持与五防系统的IEC 61850 GOOSE直联，实现状态实时同步。

微机五防系统的选型与验收是一项系统工程，以下五项为设计与监理环节的核心关注点。

• 逻辑规则库完备性：规则库必须覆盖本站全部一次设备、全部正常运行方式及常见特殊运行方式（如N-1检修、母线倒排、旁路代供、环路运行）。验收时须进行100%操作项验证，包括正常操作、边界条件操作、误操作拦截测试。任何一项逻辑遗漏都可能导致严重的误操作隐患。
• 编码锁可靠性：机械编码锁机械寿命≥10万次，防护等级户外型≥IP65、户内型≥IP40，材质应耐腐蚀、耐紫外线。电编码锁通信距离≥5米（红外）或≥10米（蓝牙），解锁驱动电流≤500mA，具备防误触发电路。验收时随机抽取10%锁具进行10次连续解锁/闭锁试验，合格率须达100%。
• 监控系统兼容性：五防系统须与变电站现有监控系统实现无缝对接，支持IEC 61850（MMS/GOOSE）、Modbus RTU/TCP、CDT、DNP3.0等主流通信协议。若变电站采用不同厂家的监控与保护设备（如南瑞监控+四方保护），五防系统应具备多协议并发通信能力，确保状态采集无死角。
• 电脑钥匙性能：电池续航≥8小时（连续解锁操作），待机≥72小时；解锁响应时间≤1秒；支持黑屏唤醒、掉电数据保护、防水防尘（IP54）。钥匙存储容量≥1000条操作票，支持多票同时存储。验收时模拟满负荷连续操作场景，验证钥匙稳定性。
• DL/T 687标准验收：依据DL/T 687规定，型式试验项目包括功能试验、性能试验、绝缘试验、电磁兼容试验、环境适应性试验、机械耐久试验。现场验收重点包括：①五防功能完整性验证；②操作顺序强制闭锁验证；③解锁操作管理与记录验证；④通信中断时的本地闭锁能力验证；⑤电源故障时的数据保持能力验证。

⚠ 安全警示：微机五防系统的解锁钥匙（含电脑钥匙与紧急解锁钥匙）属于变电站安全工器具中的关键物品，必须实行"专人保管、定点存放、登记领用"制度。任何解锁操作必须有书面申请、值班负责人签字、操作监护人现场确认三重把关，严禁无票操作或擅自解锁。

微机五防系统是变电站安全生产的第一道防线，其重要性不亚于继电保护装置。从2000+项目案例的运行经验来看，五防系统失效导致误操作的事故中，约45%源于逻辑规则库未及时更新（如新增间隔未纳入防误逻辑），30%源于编码锁机械故障或通信异常，25%源于电脑钥匙管理不善（如钥匙遗失、电池耗尽）。

• 定期校核逻辑规则：每当变电站进行一次接线变更（如新增出线间隔、母线改造、主变更换）或运行方式调整时，必须在投运前完成五防逻辑规则库的同步更新，并通过100%操作项验证。
• 编码锁巡检与维护：每季度对全站编码锁进行一次外观检查与解锁试验，重点检查户外锁具的防水密封、机械灵活性与电编码锁的通信状态。发现锈蚀、卡涩、通信失败的锁具应在24小时内更换。
• 电脑钥匙全生命周期管理：建立钥匙领用、归还、充电、检验的闭环管理制度。每月对钥匙电池进行一次完全充放电维护，每半年对钥匙存储的操作票数据进行清理与备份。钥匙遗失须立即挂失并冻结关联操作权限。
• 与监控系统的状态一致性核查：每周比对五防主机与监控后台的设备状态（ especially 隔离开关、接地刀闸位置），发现不一致时立即排查通信链路或接点回路故障，防止五防逻辑基于错误状态做出误判。

📌 总结：微机五防系统的建设不是简单的设备采购，而是涵盖规则库建立、人员培训、制度完善、持续运维的系统工程。只有将技术防误与管理防误相结合，将系统配置与人员行为相约束，才能真正实现"零误操作"的安全生产目标。对于新建变电站，建议在初步设计阶段即将五防系统纳入整体架构统一规划；对于老旧站改造，应充分利用综合自动化升级契机，同步实施微机五防系统的全面升级。
