电力调度数据网中纵向加密认证装置怎么配置？部署方案与等保测评要点

纵向加密装置是电力调度数据网边界安全防护的核心设备，部署在厂站侧与调度主站之间的纵向边界，基于电力调度数字证书与国密算法（SM2/SM3/SM4）实现双向身份认证、数据加密传输及安全隧道建立。根据GB/T 36572《电力监控系统网络安全防护导则》与等保2.0要求，220kV及以上变电站、新能源场站调度数据网出口必须配置纵向加密装置。本文从定义、作用、功能、原理、对比、场景、选型七个维度系统解析，为现场调试与等保测评提供参考。

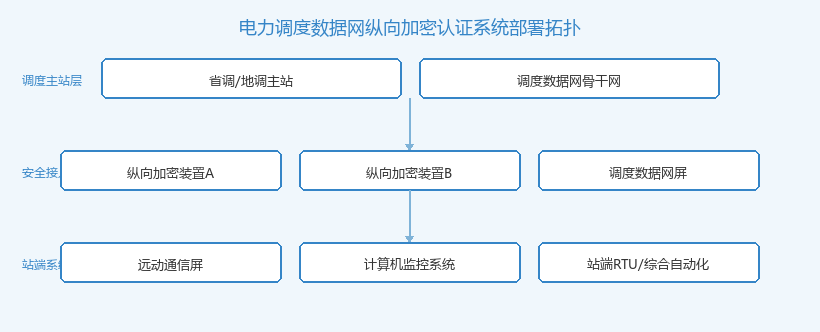

图1 电力调度数据网纵向加密认证系统部署拓扑图

纵向加密装置（又称纵向加密认证网关、电力专用纵向加密装置）是部署在电力监控系统生产控制大区纵向边界的专用网络安全设备，位于厂站侧调度数据网出口与调度主站之间，承担双向身份鉴别、数据加解密、安全隧道建立与访问控制等职能。其核心使命是在不可信的广域网传输环境中，为远动、AGC/AVC、电能量等关键业务构建一条可信的加密传输通道。

从标准体系看，纵向加密装置的设计与部署须遵循多项国家级规范：GB/T 36572《电力监控系统网络安全防护导则》明确了纵向边界的加密认证要求；国家发改委14号令《电力监控系统安全防护规定》将调度数据网纵向边界列为重点防护对象；等保2.0（GB/T 22239-2019）在"安全通信网络"与"安全区域边界"层面均对加密传输提出了测评项。对于35kV及以上电压等级变电站、新能源集中式场站及储能电站，纵向加密装置已成为并网验收与等保测评的刚性配置。

一套完整的纵向加密系统由四部分组成：部署在站端出口的双套纵向加密装置（主/备）、调度侧配套的证书管理系统（CA/RA）、承载加密隧道的调度数据网屏及路由器交换设备、以及站端需要接入加密通道的远动、监控、电能量等终端系统。其中，装置与网络安全监测系统联动，可实现隧道状态、证书有效期、异常访问行为的统一采集与告警。

📌 核心原则：纵向加密装置遵循"谁主管谁负责、谁运营谁负责"的安全责任制，装置策略配置、证书更新、日志审计必须由具备电力监控系统网络安全从业资质的人员操作，严禁明文通道与加密通道混用。

纵向加密装置的价值体现在"防冒充、防窃听、防篡改"三个层面，直接对应电力监控系统安全防护的CIA目标（保密性、完整性、可用性）。

• 双向身份鉴别：基于电力调度数字证书体系（X.509 V3格式，SM2签名算法），纵向加密装置在隧道建立阶段对通信双方进行双向认证。任何未持有合法证书或证书已过期/被吊销的主站或站端，均无法完成握手，从根本上阻断非法接入与中间人攻击。
• 数据加密传输：业务报文采用SM4对称加密算法进行加密，密钥由SM2非对称算法协商生成并定期更新。即使报文在广域网传输过程中被截获，攻击者也无法在有效时间内破解密文，确保调度指令、遥测遥信数据的机密性。
• 安全隧道隔离：在调度数据网骨干层上建立逻辑隔离的加密隧道，实现不同业务（远动I区、电能量II区、保护信息子站）的通道独立与策略隔离。单条隧道故障不影响其他业务，满足"分区分域"的安全架构要求。

现代纵向加密装置已不仅是简单的"加解密盒子"，而是集成了隧道管理、协议适配、访问控制、日志审计、双机热备等多功能于一体的网络安全节点。

隧道管理：支持多条加密隧道并发运行，单装置典型支持≥32条隧道。隧道建立时间≤3秒，隧道重建时间≤5秒，满足调度业务实时性要求。支持隧道的自动重连、心跳检测（周期可配置为10s/30s/60s）及隧道优先级调度。

协议适配与透传：作为透明代理设备，纵向加密装置不对应用层协议进行深度解析，仅对IP层及以上数据进行加密封装。支持IEC 60870-5-104、IEC 61850 MMS、DL/T 634.5101/5104等主流电力协议的无损透传，同时兼容DL/T 476（电力系统实时数据通信应用层协议）及新能源集控场景下的MQTT over TLS。

访问控制（ACL）：基于五元组（源IP地址、目的IP地址、源端口、目的端口、传输层协议）配置精细化的访问控制策略。策略支持"白名单"模式——默认拒绝所有通信，仅显式允许的五元组可通过。策略变更支持在线热加载，无需重启装置。

日志审计：完整记录隧道建立/拆除事件、证书验证失败详情、违规访问尝试、管理员登录与配置变更等关键安全事件。日志格式符合GB/T 31992《电力系统通用服务协议》要求，本地留存≥6个月，并通过Syslog外送至二次安防屏或网络安全监测平台统一分析。

双机热备：关键厂站采用双套纵向加密装置并联部署，主备之间通过专用心跳线或内网链路进行状态同步，心跳检测周期≤1秒。主装置故障时，备装置在≤3秒内接管全部隧道，切换过程对上层业务无感知。双装置各自独立配置证书与策略，避免单点失效导致整站与调度失联。

纵向加密装置的工作链路可概括为"采集→认证→加密→隧道→上送"五个环节，每个环节均有明确的协议交互与状态机转换。

采集：站端远动通信屏或计算机监控系统按照IEC 104规约组装应用层报文，通过TCP/IP协议栈将IP数据包发送至纵向加密装置的内网侧接口。此时报文为明文，源IP为站端远动机地址，目的IP为调度主站前置机地址。

认证：纵向加密装置接收到首包后，提取五元组信息匹配本地ACL策略。若策略允许，装置启动IKE（Internet Key Exchange）协商过程：双方交换X.509证书，使用SM2算法验证证书链完整性（由电力调度根CA签发），确认对端身份合法性。证书验证失败或证书过期时，隧道建立被拒绝，事件写入安全日志。

加密：身份认证通过后，双方通过SM2密钥协商算法生成SM4会话密钥，密钥生命周期可配置（默认24小时自动更新）。后续所有业务报文均采用SM4-CBC模式加密，并附加SM3 HMAC值用于完整性校验。加密后的数据包外层IP头保持不变（源/目的IP仍为原始地址），仅载荷部分变为密文。

隧道：加密报文经调度数据网路由器、SDH/OTN传输网到达调度侧纵向加密装置。对端装置使用相同会话密钥解密、验签后，将明文报文交付调度主站SCADA/EMS前置机。下行控制指令（如AGC功率调节指令、AVC电压调节指令）遵循完全对称的反向流程，确保控制闭环的安全性。

上送：除业务数据外，纵向加密装置自身的状态信息（隧道在线率、流量统计、证书有效期、告警事件）通过SNMP或专用安全通道上送至站端卫星时间同步系统屏对时后的网络安全监测平台，实现"设备级—站级—调度级"三级安全态势感知。

💡 原理提示：纵向加密装置对上层业务完全透明，站端远动机与调度主站无需任何软件改造即可接入加密通道。这种"透明代理"架构是电力行业大规模推广纵向加密的关键前提——既满足了安全合规要求，又保护了既有投资。

纵向加密装置机柜安装现场照片

在电力监控系统安全防护体系中，纵向加密装置与横向隔离装置常被混淆，但两者的部署位置、防护目标与技术原理存在本质差异。清晰区分二者是正确设计安全防护方案的前提。

简言之，纵向加密装置解决的是"数据在路上的安全"，横向隔离装置解决的是"区域之间的隔离"。在一个典型的220kV变电站中，纵向加密装置部署在站控层出口路由器之后，而横向隔离装置部署在生产控制大区（I区/II区）与管理信息大区（III区）之间，两者各司其职、不可替代。

纵向加密装置的应用覆盖输电网、配电网及新能源场站三大领域，不同场景的部署模式与配置要点各有侧重。

220kV/110kV枢纽变电站：作为电网关键节点，此类变电站通常采用"双平面+双装置"架构。调度I区（实时控制区）与调度II区（非实时控制区）各自独立建设调度数据网平面，每个平面在站端出口部署一套纵向加密装置（一主一备）。装置下联站端远动、保护信息子站、电能量采集终端，上联地调/省调主站。典型配置要求加密吞吐≥200Mbps，并发隧道≥64条，满足多业务、多调度机构的接入需求。

35kV终端变电站：受投资与空间限制，35kV站常采用"单装置双隧道"的精简模式。一套纵向加密装置通过多隧道技术同时承载远动104通道（I区）和电能量采集通道（II区），装置配置4网口（2内网+2外网，分别对应两个调度平面）。虽然成本降低，但需注意隧道隔离策略的严格配置，避免I区业务与II区业务在装置内部产生横向流量交叉。

新能源集中式场站（光伏/风电/储能）：新能源场站除了向省调/地调上送数据外，通常还需向集团集控中心回传运行数据，形成"一厂多调"格局。此类场景要求纵向加密装置支持多调度机构证书的同时导入与多隧道并发，部分省份（如甘肃、青海）明确要求新能源场站配置独立的纵向加密装置接入省调，与集控通道物理分离。储能电站还需兼顾储能EMS监控系统的AGC/AVC控制通道加密。

老旧变电站加密改造：大量投运于2005—2015年间的变电站采用明文远动通道（IEC 104 over TCP/IP，无加密），不符合现行等保2.0与GB/T 36572要求。改造方案通常采用"串接模式"——在站端路由器与远动机之间串入纵向加密装置，调度侧同步部署对应装置并更新证书。改造过程中需特别注意路由跳数变化对IEC 104超时定值的影响，以及防火墙ACL的联动调整。

纵向加密装置的选型直接影响调度数据网的长期安全稳定性。现场验收与等保测评时，以下五项为重点关注内容。

• 国密算法合规性：装置必须完整支持SM2数字证书（签名/验签）、SM3杂凑算法（完整性校验）、SM4分组加密算法（数据加密），并具备国家密码管理局颁发的《商用密码产品认证证书》。验收时需现场抽查证书编号，核对证书有效期与产品型号一致性。
• 网络接口余量：装置至少配置4个10/100/1000M自适应以太网口（推荐6口以上），内网口与外网口在物理层面独立，支持VLAN隔离。预留≥20%的接口余量，为后续新能源集控、保护信息子站扩容预留空间。
• 协议库完整性：除常规的IEC 104/61850/DL/T 634协议外，应验证DL/T 476（电力系统实时数据通信应用层协议）、SNMPv3（装置管理）、NTP/SNTP（与卫星时间同步系统屏对时）等辅助协议的透传兼容性。新能源场景还需验证MQTT over TLS的加密透传能力。
• 双电源与光电隔离：装置应支持双路独立DC 220V/110V或AC 220V供电，双电源切换时间≤10ms，失电不丢失配置与证书。内外网口之间具备光电隔离，耐压≥1500V，防止地环流与浪涌冲击。
• 等保测评配合度：等保2.0三级系统测评时，测评机构会重点核查：①是否存在明文通道绕过加密装置；②证书是否由电力调度CA签发；③隧道策略是否为白名单最小化原则；④近6个月审计日志是否完整、不可篡改；⑤管理员口令复杂度与定期更换机制。建议运维团队在测评前30天完成自查与整改。

⚠ 安全警示：纵向加密装置的私钥与证书是安全防护的核心资产，严禁通过公网或不安全介质传输私钥文件。证书更新操作必须在站端本地完成，禁止远程导入私钥。私钥泄露将导致整个调度通道的加密体系失效，风险等级为"极高"。

纵向加密装置作为电力调度数据网纵向边界的安全守门员，其重要性随着网络攻击手段的升级而愈发突出。从1700+项目案例的实践经验来看，装置故障导致调度通道中断的事故中，约60%源于证书过期未及时更新，25%源于ACL策略配置错误，15%源于硬件电源故障。这提示运维团队应将纵向加密装置纳入与继电保护装置同等重要的巡检范畴。

• 证书生命周期管理：电力调度数字证书有效期通常为3年，建议在到期前90天启动 renewal 流程，到期前30天完成割接，避免证书过期导致隧道批量中断。
• 策略变更管理：任何ACL规则的调整必须经过"申请—审批—测试—回退预案"四步流程，变更窗口期选择在与调度业务低峰时段，变更前后进行端到端业务连通性测试。
• 隧道状态巡检：每日通过装置Web管理界面或网络安全监测平台核查隧道在线率、实时流量、证书有效期。关键指标异常时，应触发短信/邮件告警，并在15分钟内启动应急响应。
• 固件与漏洞管理：关注国家能源局、电科院发布的安全漏洞通告，及时评估装置固件版本是否存在已知漏洞，制定补丁升级计划。升级前在备装置上验证兼容性，升级过程保留回退能力。

📌 总结：纵向加密装置的配置与运维是一项系统工程，涵盖密码学、网络通信、电力调度业务三个技术域。只有将装置选型、证书管理、策略配置、日志审计、等保测评各环节打通，才能真正实现"网络可管、设备可控、行为可审、事件可追溯"的电力监控系统安全防护目标。
