风电场综合自动化系统怎么搭建？并网验收与调度通信方案

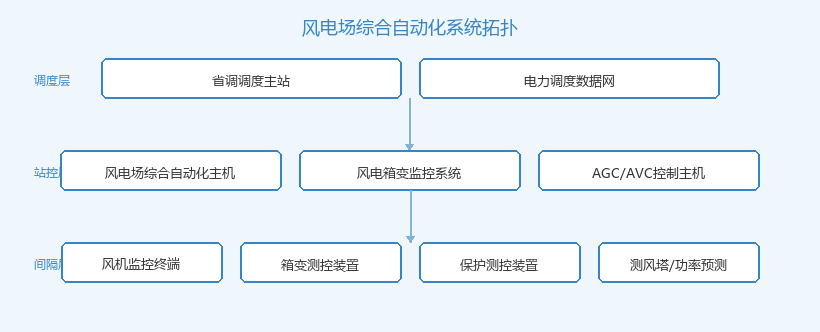

风电场综合自动化系统拓扑（调度-站控-间隔三层结构）

📌 总体原则：风电场综合自动化不是各子系统"拼盘"，而应按统一数据模型、统一时钟、统一协议栈进行一体化设计，避免出现多个数据孤岛。同时站端核心应纳入电力监控系统等保分级，等保 2.0 三级及以上场站应同步配置 网络安全监测系统。

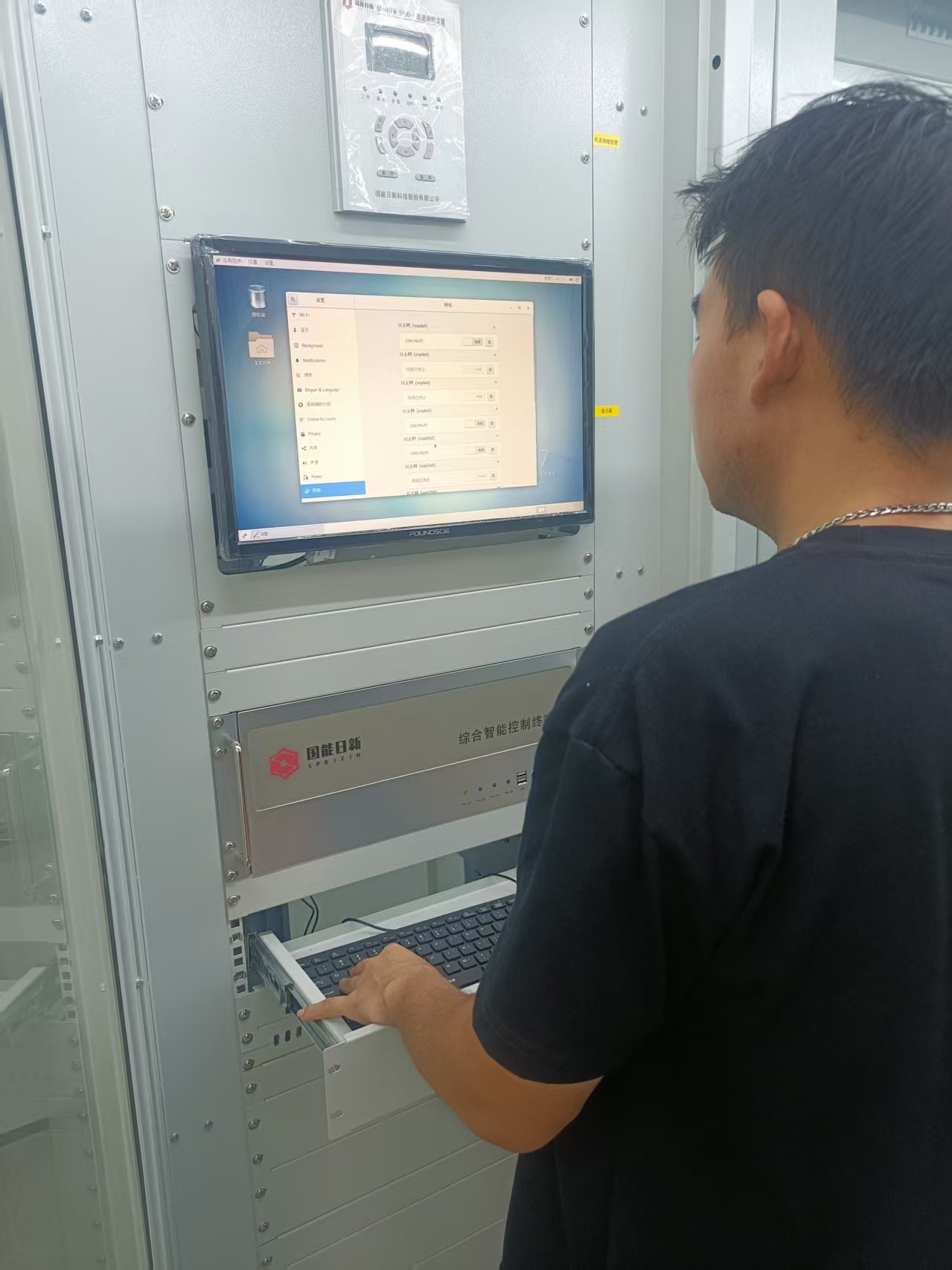

风电场 AGC/AVC 控制装置/升压站控制室照片

💡 集成提示：一次调频测试应避开极端风速时段，避免风速波动对调频响应判据的干扰；AGC 联调需等一次调频闭环验证通过后再切自动。

📌 设计建议：视频存储建议配置 30 天循环录像，关键机位用 AI 视频识别联动（如测风塔区识别人员靠近），事件可追溯。

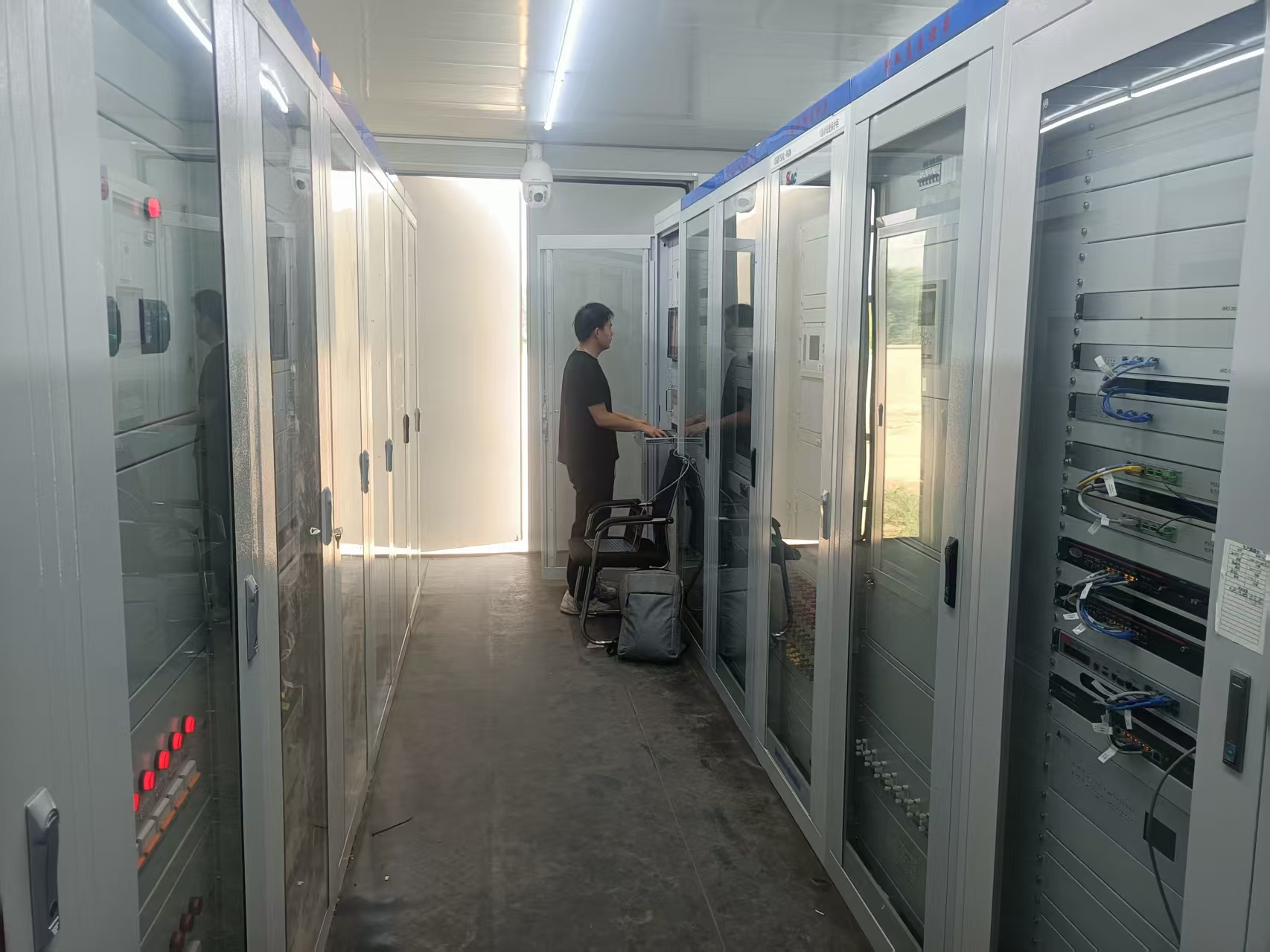

风电场升压站控制柜/调度联调现场真实照片

⚠ 验收提示：AGC/AVC 与一次调频联调期间如遇台达风速波动，应先关停调频试验，分阶段核对风电场响应曲线后再恢复；禁止在故障穿越条件下强做联调。

• 综自主机冗余：双机热备可避免单点故障导致整场失控，建议 AGC/AVC、综自 SCADA 各配置独立双机。
• 通信协议覆盖度：Modbus/TCP、IEC104、IEC61850 MMS/GOOSE 应全栈支持，匹配风机主控、箱变测控、电能质量在线监测装置主流规约。
• 对时接口：同时具备 PTP 主时钟与 NTP，时钟源接 卫星时间同步系统，保证全场 SOE 时间戳统一。
• 网络安全合规：支持等保 2.0 三级部署方案，配合 风功率预测系统 与电力监控系统在调度数据网边界、纵向加密区与管理信息大区形成分层防护。
• 可维护性：支持远端配置工具、远程升级、调试日志回溯，运行期维护成本更低。

📌 总结：风电场综合自动化强调一体化设计，建议从升压站-箱变-风机三层一次性规划，把 AGC/AVC、一次调频、风功率预测、对时、网络安全纳入统一调度数据网与统一故障录波回路，并网验收与长期运维都可受益。
