保护信息子站屏与故障录波屏功能边界有什么不同
来源：HZVOLT 时间：2026-10-15 15:03:24
保护信息子站屏与故障录波屏功能边界有什么不同_数据用途与组网配置对比
在变电站二次系统中，保护信息子站系统与故障录波屏经常被同时提及，因为它们都通过间隔层网络采集保护相关信息，且最终都可能与调度主站交互。但两套系统的功能定位、数据粒度、服务对象存在本质差异，混用或漏配都会直接影响故障分析和并网验收。
本文以 GB/T 14285、DL/T 624 等继电保护信息管理与故障录波相关标准为依据，从工程视角拆解保护信息子站屏与故障录波屏的功能边界与组网差异。
一、 为什么容易混淆
两者的混淆主要来自三个共同点：都接入同一批保护测控装置、都采用 IEC 61850 MMS 或 DL/T 860 通信、都在故障后生成可被调阅的数据。
然而，保护信息子站屏的核心是“事件与定值管理”，面向调控中心保护信息主站；故障录波屏的核心是“波形与暂态记录”，面向故障分析人员和调度事故分析平台。数据粒度不同，决定了组网方式、存储周期、调用接口完全不同。
二、 定义与定位差异
保护信息子站屏：汇集全站继电保护装置的动作信息、定值区号、故障测距、软压板状态、装置自检等事件类数据，按 DL/T 624 形成标准报告，通过调度数据网上送保信主站，实现保护动作信息的集中管理与远方调阅。
故障录波屏：通过电压互感器、电流互感器及开关量回路连续采样，在故障或扰动触发后记录故障前、中、后的模拟量与开关量波形，用于保护动作评价、故障测距、暂态过程分析及并网考核取证。
💡 定位差异一句话概括：保护信息子站屏回答“保护做了什么”，故障录波屏回答“故障过程是怎样的”。
三、 功能与技术参数对比
| 对比维度 | 保护信息子站屏 | 故障录波屏 |
|---|---|---|
| 核心任务 | 保护事件与定值管理 | 故障波形与暂态记录 |
| 数据来源 | 保护装置/测控装置通信口 | CT/PT 模拟量 + 开入量 |
| 数据粒度 | 事件、定值、软压板、装置状态 | 电压/电流波形、开关量变位 |
| 采样频率 | 一般不需要高频采样 | ≥每周波 256 点（≥12.8kHz） |
| 存储周期 | 事件长期归档 | 循环覆盖，保留典型故障录波 |
| 上送对象 | 保信主站/继电保护主站 | 调度事故分析/保护运维人员 |
| 通信规约 | DL/T 624、IEC 61850 MMS | Comtrade、IEC 61850 SV/GOOSE、FTP |
| 标准依据 | DL/T 624、DL/T 860 | DL/T 553、GB/T 14598 |
四、 典型配置与接线差异
在 110kV 及以下变电站典型配置中，主变保护屏、线路保护测控屏、公用测控屏等间隔层设备通过站内以太网同时接入两套系统：保护信息子站屏通过 MMS 读取事件和定值；故障录波屏通过过程层 SV/GOOSE 或传统二次电缆采集模拟量与开关量。
组网层面，保护信息子站屏通常位于站控层 II 区，经纵向加密装置上送保信主站；故障录波屏多位于 I 区或 II 区边界，录波文件经 FTP 或专用通道上送调度。

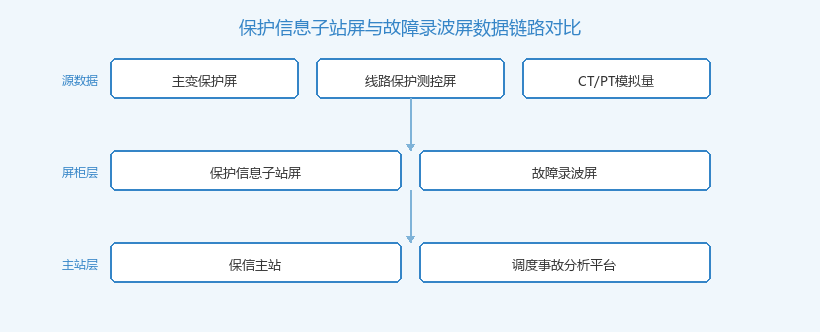

保护信息子站屏与故障录波屏数据链路对比示意

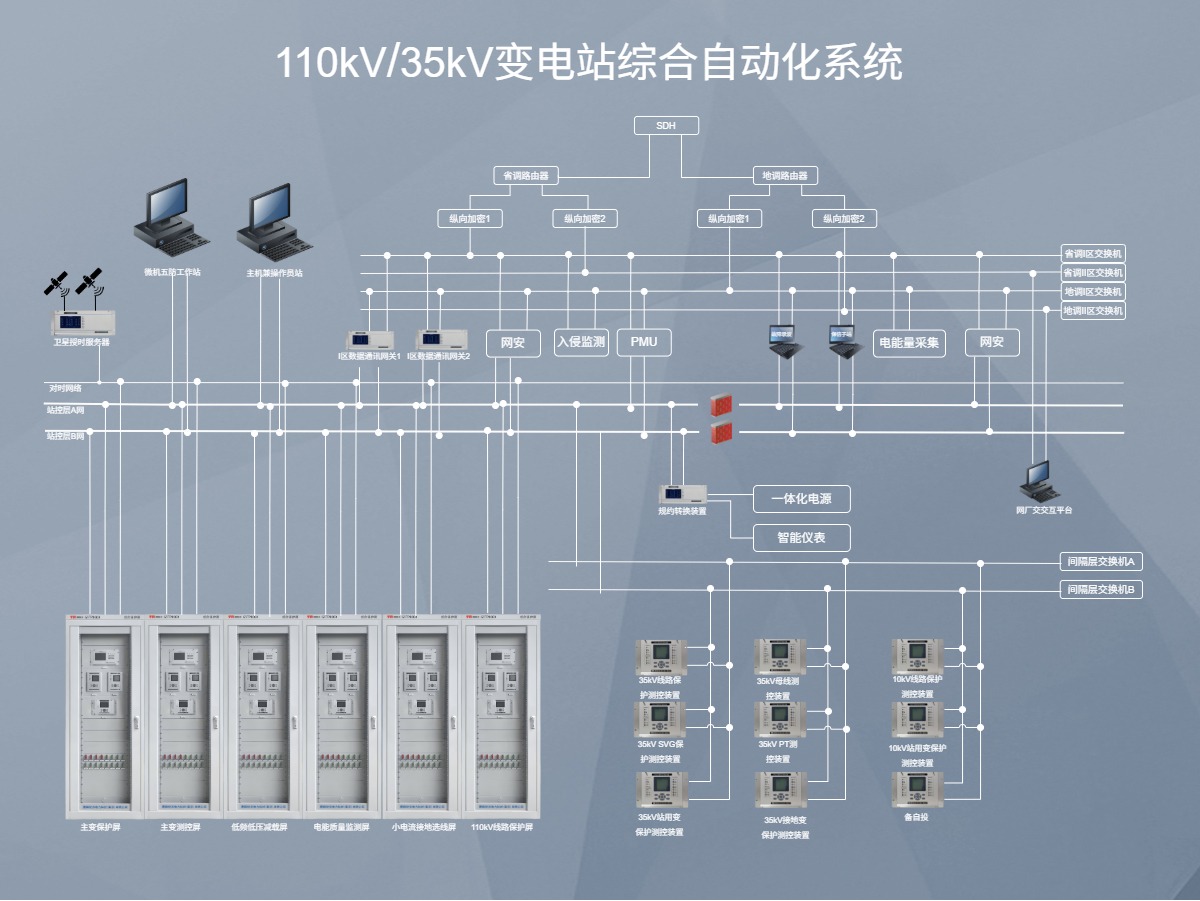

保护信息子站屏与故障录波屏/组网
五、 选型判断：什么场景选哪个
| 场景 | 推荐配置 | 原因 |
|---|---|---|
| 新建 110kV 变电站 | 两者均配置 | 满足 DL/T 624 保信与 DL/T 553 录波双重要求 |
| 35kV 光伏升压站 | 故障录波屏 + 简化保信 | 故障分析需求高，保护数量少 |
| 无人值守改造 | 优先完善保信通道 | 便于远方调阅保护事件 |
| 涉网事故分析 | 必须配置故障录波屏 | Comtrade 波形是调度考核依据 |
| 老旧站扩容 | 按需分别升级 | 避免用保信替代录波或反之 |
六、 常见选型错误与后果
错误一：用保护信息子站屏替代故障录波屏。保信只采集装置内部事件和定值，无法提供原始电压电流波形，不能用于故障测距和暂态分析，会被调度验收退回。
错误二：故障录波屏接入点不足。若仅接入主变和线路，遗漏母线、电容器等间隔，故障时缺少完整波形，影响保护动作评价。
错误三：上送通道混用。把保信数据和录波文件共用同一 FTP 通道，易造成网络拥堵和权限混乱，应分别经各自安全分区上送。
七、 总结
保护信息子站屏与故障录波屏在变电站二次系统中各司其职：前者重事件管理，后者重波形记录。实际工程中应根据电网公司验收要求、保护数量、调度数据网条件分别配置，避免功能替代或重复建设。
📌 选型核心原则：有保护动作远方管理需求配保信子站，有故障分析与并网考核需求配故障录波屏，两者并非二选一。
