主变保护屏与主变测控屏有什么区别
来源：HZVOLT 时间：2026-10-08 09:50:02
主变保护屏与主变测控屏有什么区别：功能边界、组屏方案与配置对比
在 110kV 变电站二次系统设计中，主变保护屏与主变测控屏是最容易混淆的两类屏柜：两块屏都接主变间隔、都上送监控后台，屏柜外观也几乎一样。但从功能定位看，前者是主变的"安全卫士"，后者是主变的"仪表盘与遥控手柄"，两者不能互相替代。本文按功能边界、参数对比、组屏配置、选型决策与常见错误五个层面，讲清主变保护屏与主变测控屏的区别。
一、为什么容易混淆：同源不同侧重
两者混淆的根源在于"同源不同侧重"。在变电站综合自动化系统的分层架构中，主变保护屏与主变测控屏同处间隔层，服务同一个主变间隔，都通过站控层设备上送调度；在 35kV 及以下电压等级，保护与测控功能还常由同一台一体化装置完成，工程上"保护测控一体"的习惯被带到 110kV 及以上，就产生了"是不是一回事"的疑问。
现场判断可以用一句口诀区分：保护屏回答"主变有没有病、病了要不要切"，测控屏回答"主变现在什么状态、要不要操作"。前者只在故障瞬间动作，后者 7×24 小时连续工作。把这两句话记住，后面所有的配置差异都能顺理成章推出来。
二、定义与定位差异
主变保护屏以微机保护装置为核心，集成主变差动保护、各侧复合电压闭锁过流等后备保护以及非电量保护（重瓦斯、压力释放、油温高），任务是依据 GB/T 14285 在故障发生时快速、有选择性地切除主变，工作方式是事件驱动、动作即出口跳闸，属于"关键时刻的最后一道防线"。
主变测控屏以测控装置为核心，承担主变各侧遥测（电流、电压、有功无功、油温、档位）、遥信（断路器与刀闸位置、各类告警）、遥控（断路器分合、有载调压档位升降）与同期检定功能，任务是支撑正常运行下的监视与操作，工作方式是周期采样、连续刷新，数据经计算机监控系统屏实时上送监控画面与调度端。
定位差异直接决定了信息去向不同：测控数据走监控/远动链路供"看和操"；保护动作信息与故障报告则经故障录波屏、保护信息子站上送继保主站，供"事后分析"。两条链路在站内就是分开的，这正是功能边界的第一道分界线。
三、功能与技术参数对比（大表）
下表从九个维度对比两类屏柜，是选型与验收时最常用的对照依据：
| 对比项 | 主变保护屏 | 主变测控屏 |
|---|---|---|
| 核心任务 | 故障切除，跳闸出口 | 监视与操作，遥测遥信遥控 |
| 典型装置 | 主变保护装置、非电量保护装置、操作箱 | 各侧测控装置、本体测控装置 |
| 工作方式 | 事件驱动，动作即出口 | 周期采样，毫秒级刷新遥测 |
| CT 绕组要求 | 保护级 5P20/PR 类，抗饱和优先 | 测量级 0.2S/0.5 级，精度优先 |
| 遥信侧重 | 动作与告警信号，SOE ≤1ms | 全量位置与告警遥信，SOE 毫秒级 |
| 出口回路 | 跳主变各侧断路器、闭锁备自投 | 遥控断路器、刀闸、档位调节 |
| 通信接口 | IEC 61850/103 上送保护信息子站 | IEC 61850/104 上送监控后台与远动 |
| 冗余要求 | 220kV 双套冗余、回路完全独立 | 单套即可，可双网冗余 |
| 检修影响 | 退出即失去保护，需调度批准 | 退出仅失去监视画面与遥控 |
四、典型配置与接线差异
以 110kV 主变为例，典型组屏方案是：主变保护屏 1 面（主后备一体保护装置、非电量保护装置、分相操作箱）与主变测控屏 1 面（高压侧测控、低压侧测控、本体/公共测控装置，即三侧分置方案）。220kV 主变则升级为两面独立的保护屏（A、B 双套）加一面测控屏。

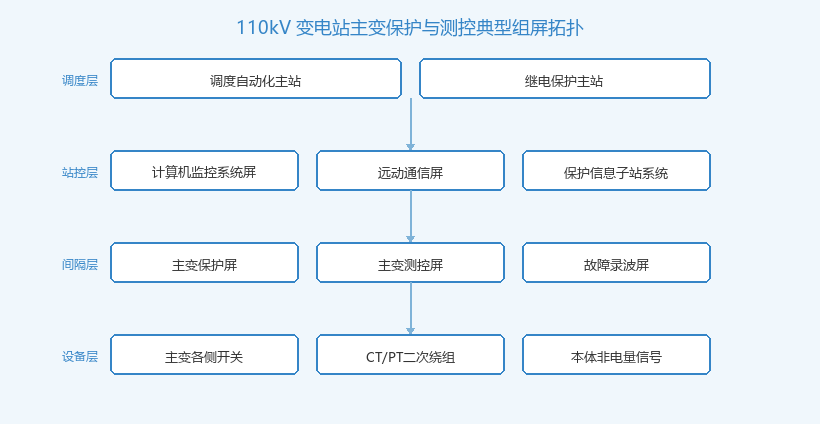

110kV 变电站主变保护与测控典型组屏拓扑示意
接线层面的差异更具体：保护屏从 CT 保护级绕组取流，出口接跳闸回路并布置跳闸出口压板，重瓦斯等非电量信号经本体端子箱直跳或经大功率继电器出口；测控屏从 CT 测量级绕组取流，接入遥信公共端与遥控出口，有载调压档位经本体机构以 BCD 码或遥信方式进入本体测控。母线设备侧的公共信号（如直流接地、火灾报警）则归公用测控屏采集，不占用主变测控资源。

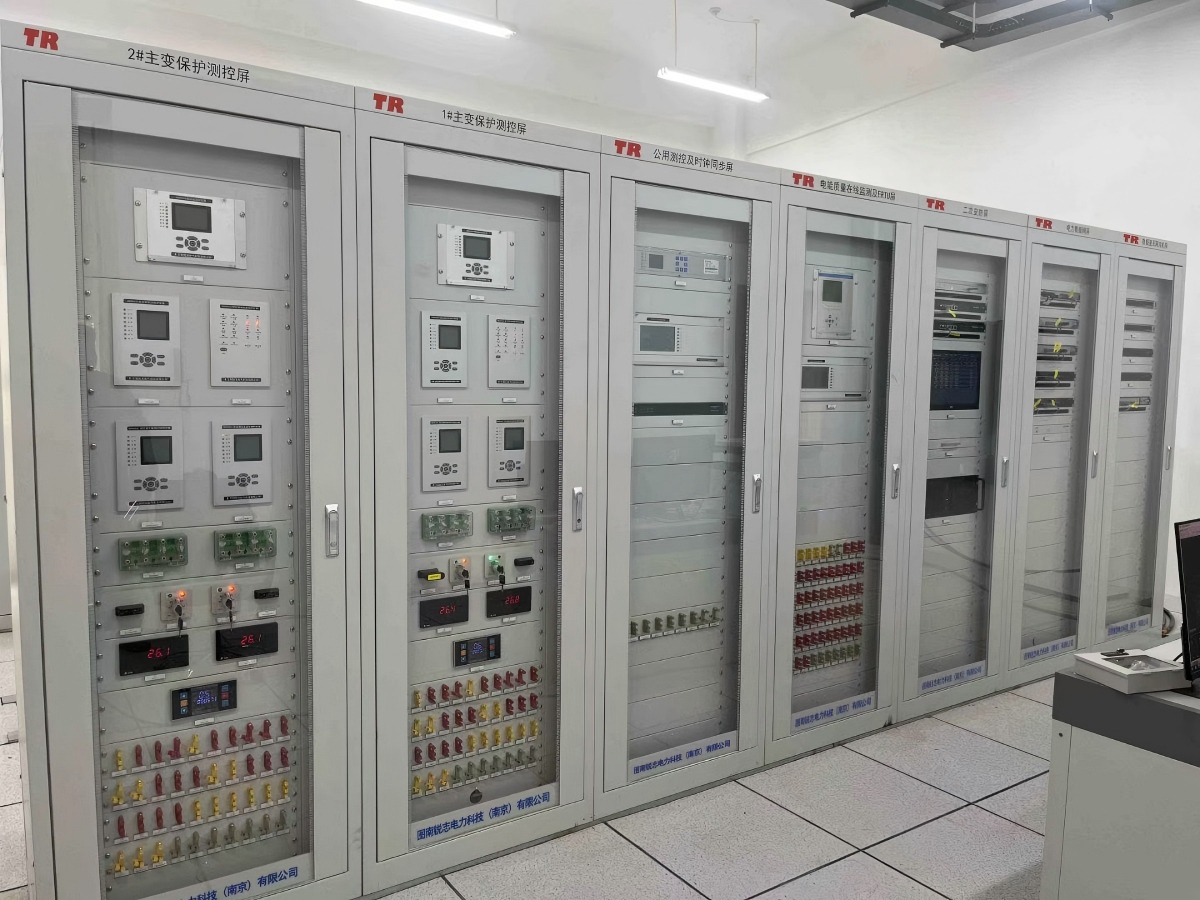

110kV 变电站主变保护屏/测控屏柜内真实照片
📌 配置原则：依据 GB/T 14285《继电保护和安全自动装置技术规程》，220kV 及以上变压器保护应按双重化配置，两套保护的直流电源、交流电流、交流电压与跳闸回路相互独立——这也是保护屏与测控屏必须分设、双套保护必须分屏的直接依据。
五、选型判断：什么场景选哪个（决策表）
选型不是"越分越开越好"，而是按电压等级与可靠性要求给出明确配置。可直接照下表执行：
| 应用场景 | 推荐配置 | 判断依据 |
|---|---|---|
| 35kV 及以下开关站/用户站 | 保护测控一体化装置，下柜安装或紧凑组屏 | 省柜位省投资，就地后备可弥补失守风险 |
| 110kV 主变（一般站） | 保护屏与测控屏分设，保护单套 | 检修解耦优先，单套满足规程 |
| 110kV 主变（重要城市电网） | 保护双套分屏 + 测控屏 | 供电可靠性要求高，按审图意见执行 |
| 220kV 及以上主变 | A/B 双套保护独立分屏 + 测控屏（双网） | 双重化强制要求，直流/交流/出口全独立 |
| 旧站综自改造 | 按屏龄与定检周期决定利旧或更换 | 保护屏与测控屏独立评估，不捆绑决策 |
同属间隔层的线路间隔可参考线路保护测控屏的配置思路：电压等级越低，保护与测控越倾向一体化；电压等级越高，两者分得越开，主变间隔是这一规律最典型的体现。
六、常见选型错误与后果
工程实践中，两类屏柜配置混淆最容易出现以下五类问题：
- 用测量级绕组给保护屏取流：故障大电流下 CT 饱和，轻则差动不平衡电流增大误告警，重则保护拒动或误动。
- 一体化装置组屏时保护出口与遥信回路混走同一根电缆：强电出口与弱电信号耦合干扰，存在误碰与误动隐患。
- 220kV 双套保护共用直流或共用跳闸回路：双重化形同虚设，验收必卡，返工代价高。
- 测控屏不带同期检定功能就用于有备投或并网需求的站：后期补同期需换装置、改回路，改造费用远高于一次配齐。
- 只盯保护屏告警、忽视测控连续量接入：档位、油温等连续量缺失，监控画面"看得见告警、看不见状态"。
七、总结
一句话归纳：主变保护屏负责"切"，主变测控屏负责"看和操"；电压等级越高，两者分得越开。选型时先按电压等级从决策表定组屏方案，再沿 CT 绕组、直流电源、出口回路三条边界逐一核对独立性，就不会出大方向问题。
📌 总结：主变保护屏以 5P20 保护级 CT、跳闸出口、双重化为核心特征；主变测控屏以 0.2S 测量级 CT、遥测遥信遥控、同期检定为核心特征。两者在 110kV 及以上必须分屏设置，在 35kV 及以下方可一体化。
