主变测控屏配置清单与信号接入方案

来源:HZVOLT 时间:2026-09-29 11:20:17

主变测控屏配置清单:110kV 主变测控组屏与信号接入方案

主变测控屏是变电站主变间隔测控功能的物理载体,也是主变侧四遥信息的汇集点。与保护功能集中在 主变保护屏 不同,测控屏承担运行监视与操作执行:把三侧电流、电压、档位、油温采集上来,把断路器与有载调压机构的操作出口送下去。本文按工程口径给出 110kV 主变测控屏配置清单——边界条件、设备总表、组屏与端子分配、配置取舍及验收对应关系,可直接用于设计提资与采购核对。
一、项目边界条件:先确定影响配置的三件事
配置清单不是固定模板,同一台主变在不同边界条件下,屏内设备数量可以相差一倍。开工前必须先锁定三项:电压等级与侧数、调度关系、一次设备接口型式。
边界条件 典型取值 对配置的影响
电压等级与侧数 110/35/10kV 三侧 三侧各配 1 台测控装置,共 3 台
主变容量 31.5~63MVA 决定 CT 变比与遥测量程
调压方式 有载调压 8~17 档 增加档位采集与升降停遥控
调度关系 地调直调或县调 决定远动通道是否需冗余
一次设备接口 弹簧/液压机构、常规 CT/PT 决定操作箱型式与开入类型
两绕组主变(如 110/10kV)测控装置降为 2 台;低压侧间隔少且负荷不重要时可与本侧保护测控合一。边界条件写错,整张清单都要返工。

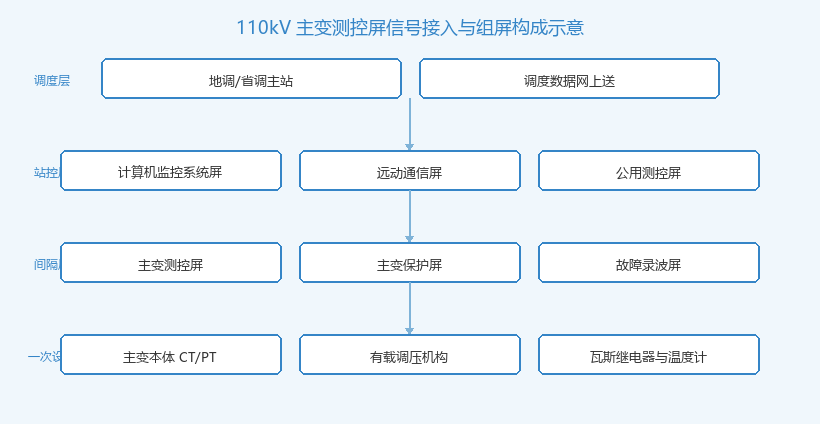

110kV主变测控屏信号接入与组屏构成示意图
110kV 主变测控屏信号接入与组屏构成示意
二、系统配置总表:设备—数量—作用—归属屏柜
下表按 110/35/10kV 三侧有载调压主变、"一屏一主变"口径统计。
序号 设备 数量 作用 归属屏柜
1 主变测控装置 3 台 三侧遥测、遥信、遥控、遥调 主变测控屏
2 操作继电器箱(操作箱) 3 台 断路器跳合闸出口、防跳、压力闭锁 主变测控屏
3 电压切换装置 1~2 台 双母线运行时电压回路切换 主变测控屏
4 直流电源切换模块 1 套 两段直流电源二极管切换 主变测控屏
5 站控层交换机(或通信管理单元) 1~2 台 接入站控层网络、规约汇集 主变测控屏
6 温度、档位变送模块 1 套 油温、绕组温度、调压档位采集 主变测控屏
7 打印机、就地人机接口 0~1 套 就地打印事件与定值(可选) 主变测控屏
8 温湿度控制器、加热器、照明 1 套 屏内凝露控制与检修照明 主变测控屏
9 端子排、压板、空开、电缆 若干 回路接入与隔离 主变测控屏
📌 提资提示:"归属屏柜"一栏最易出错。操作箱、电压切换装置有时被设计到 公用测控屏 或线路间隔屏,若笼统写"主变测控屏",到货后会出现屏内空位与端子排不匹配。
三、关键设备配置要点:逐台展开
3.1 主变测控装置:三侧分置是主流做法,每侧独立采集本侧电流电压与开关量,任一侧检修不影响另两侧,CT/PT 回路也不跨屏。遥测按侧配置三相电流、电压、有功、无功、功率因数、频率,高压侧另加零序电压与零序电流;遥信包括断路器与隔离开关位置、接地刀闸、控制回路断线、机构压力异常、装置告警;遥控对象为断路器、中性点刀闸、有载调压升/降/停;遥调为调压档位。
容量选型上主变间隔开入需求明显高于线路间隔:单侧一般需 40~60 路开入、20~30 路开出。分侧配置按每侧 64 路开入、16 路出口 预留,三侧合一接入则按 128 路开入、32 路出口 选型。
3.2 操作继电器箱:必须与断路器机构核对合闸电流、跳闸保持电流、防跳回路型式三项参数。出口压板按跳闸、合闸、闭锁重合闸、启动失灵分设,缺一项都会导致联闭锁逻辑无法落地。
3.3 电压切换装置:双母线接线时电压回路需随隔离开关位置切换,继电器失电或接点粘连会造成电压消失或并列,是验收重点;单母线接线可省略。
3.4 直流电源切换模块:取自站内两段直流母线,经二极管切换后供电,任一段失电不影响测控运行,且需有失电告警接点送 计算机监控系统屏。
3.5 通信设备:屏内是否独设交换机取决于全站网络方案,设中央交换机时只需敷设双绞线,按段组网则需 2 台交换机实现双网。对外上送统一由 远动通信屏 完成,测控屏不直接与调度通信。

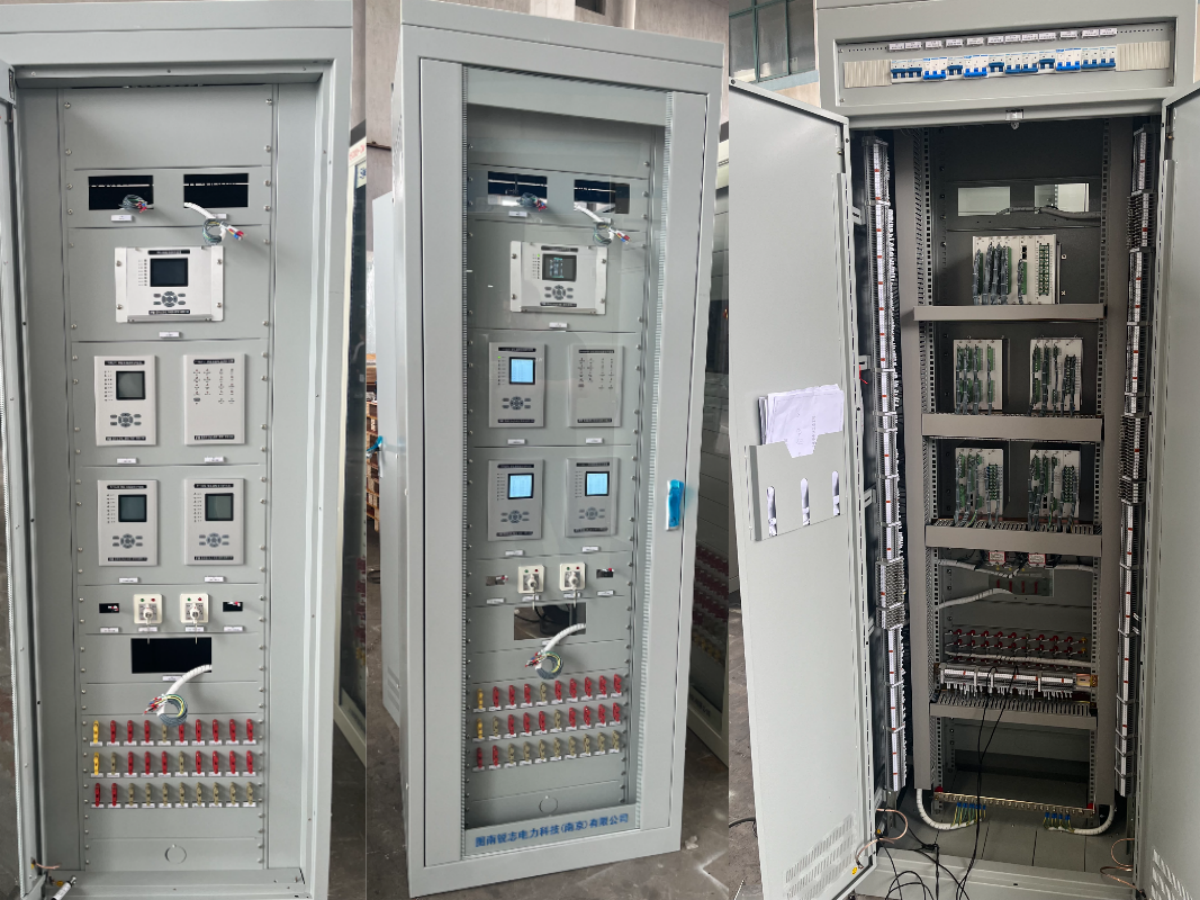

主变测控屏配置方案图
110kV 主变测控屏屏面/屏内布置照片
四、组屏方案与端子分配
屏体按标准尺寸 2260×800×600mm 布置,装置自上而下为测控装置、操作箱、电压切换装置、直流切换模块、通信设备,左下为端子排区。端子按回路性质分区,是防止强电干扰弱电、直流串入交流的关键。
端子分区 接入内容 接线要点
交流电流区 三侧 CT 二次 5A/1A 一点接地,禁止开路,屏蔽层单端接地
交流电压区 三侧 PT 二次 100V N600 一点接地,经空开隔离
开入区 位置信号、告警、压力接点 强电开入 DC220V/110V,与通信线分开绑扎
开出区 跳合闸出口、信号继电器 出口经压板,正电与负电不共用端子
直流电源区 两段直流进线、装置电源 切换后分路空开,标识清晰
通信区 网线、光纤、对时线 与强电端子分区,间距不小于 150mm
五、配置取舍:哪些不能省、哪些可优化
项目 结论 说明
三侧测控装置分置 不能省 任一侧检修需另两侧继续上送
操作箱与机构匹配核对 不能省 合闸电流不匹配会烧毁出口接点
直流双电源切换 不能省 单电源失电将失去该间隔监视
出口压板分设 不能省 检修隔离与运行方式调整的手段
屏内独设交换机 可优化 全站中央交换方案下可取消
屏内打印机 可优化 后台已具备打印功能时可取消
公共信号重复采集 可优化 直流失电等公共信号由公用屏统一采集
六、与验收要求的对应关系
清单最终要落到验收条款上,最常引用的依据是 GB 50171(盘、柜及二次回路接线施工及验收规范)、DL/T 5136(变电站二次接线设计技术规程)、GB/T 14285、DL/T 995(检验规程)。
标准依据 核心要求 现场验收动作
GB 50171-2012 盘柜安装、二次接线工艺、回路绝缘 绝缘电阻、1000V 耐压、接地线检查
DL/T 5136-2012 端子排布置、回路编号、强弱电分离 核对端子分区与图纸一致性
GB/T 14285-2006 二次回路配置与联闭锁要求 联闭锁逻辑传动、压力闭锁验证
DL/T 995-2016 检验项目与周期 CT 极性变比、PT 相位、遥测误差
DL/T 860(IEC 61850) 站控层通信与信息模型 虚端子配置核对、GOOSE/SV 一致性
量化判据上,遥测误差一般要求电压电流 ≤0.2%、功率 ≤0.5%;遥信正确率 100%,SOE 分辨率 ≤1ms;遥控必须在实际一次设备处传动验证。事件时间戳依赖站内统一对时,对时不通时 SOE 数据不予采信。
七、总结
主变测控屏配置可概括为三句话:按主变侧数定装置台数,按一次设备接口定操作箱型式,按全站网络方案定屏内通信设备。最易出问题的不是设备数量,而是"归属屏柜"与"端子分区"两栏。
投运后,测控屏三侧测量值应与 主变保护屏 采样值定期核对,偏差超过 1% 时检查 CT 回路与装置系数;事故分析时结合录波数据比对跳闸时刻开关量时序,确认遥控出口与机构动作一致。
📌 总结:清单的价值在于"可核对"。把边界条件、设备数量、归属屏柜、端子分区、验收条目五张表对齐,设计、施工、采购、验收四方用同一套口径,返工率会明显下降。
