低频低压减载跳闸矩阵定值编程及实战案例分析

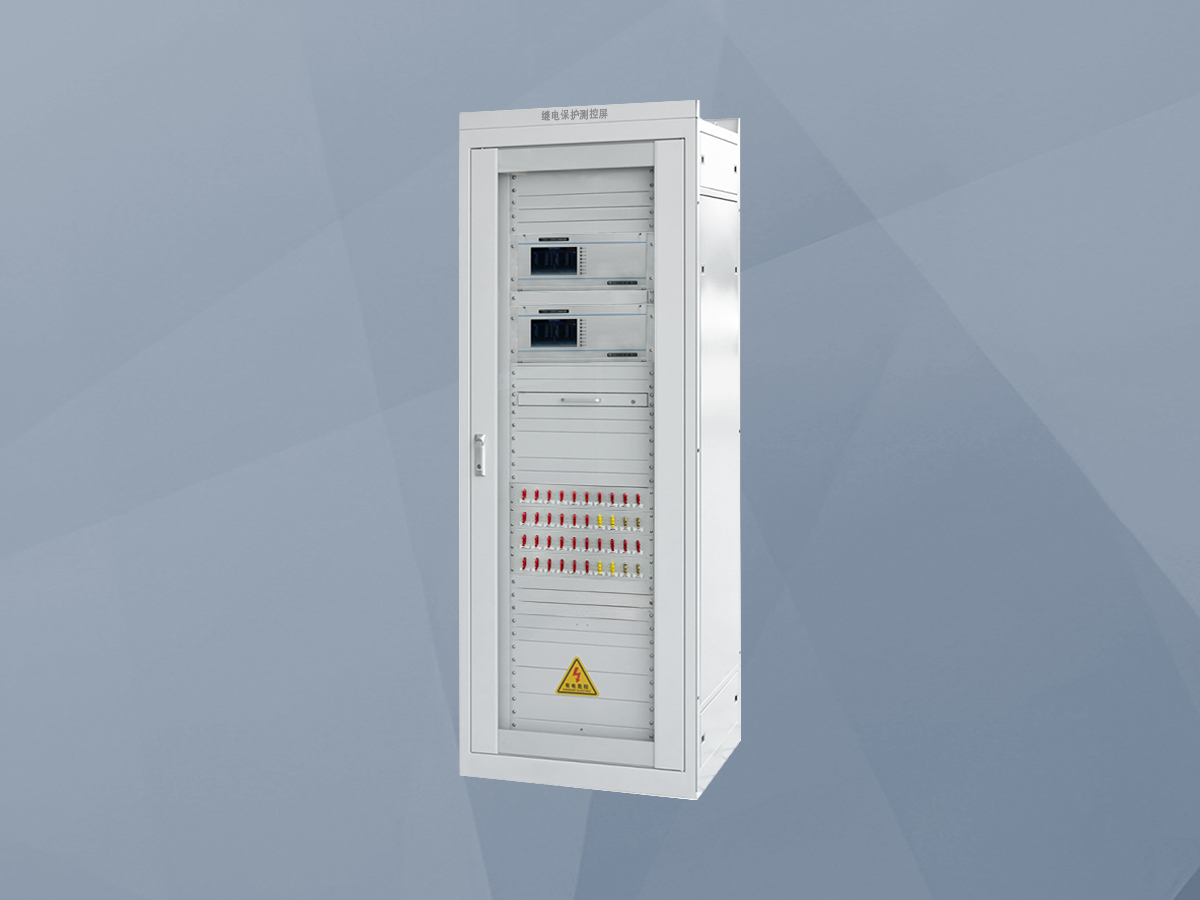

TY8664J低频低压减载装置采用模块化程序架构，其出口具有完全的可编程特性——保护元件的出口方式通过跳闸矩阵进行整定，用户可灵活选择每一轮减载动作时要驱动的继电器，且每个继电器出口接点可独立选择为跳闸接点（自动返回）或信号接点（复归后返回）。理解这一机制是正确编程的前提。

跳闸矩阵的本质，是建立"减载轮次 → 出口继电器 → 断路器"的映射关系。装置实时采集母线电压与系统频率，当测量值低于某轮定值并持续对应延时后，装置便驱动该轮次在跳闸矩阵中所对应的所有出口继电器动作，从而切除挂接的负荷。

核心提示：TY8664低频低压减载跳闸矩阵定值编程不是简单地"填个数"，而是要将系统稳定运行需求、负荷重要性排序、小电源解列时序三者统筹考虑，才能编写出既防误动又不欠切的矩阵逻辑。

在编程跳闸矩阵前，必须先厘清装置的轮次架构。TY8664J具备完整的分级低频减载与分级低压减载功能：

• 低频减载：设多轮基本轮（如第1轮 fset-1=49.0Hz，tset-1=0.2s；第2轮 fset-2=48.8Hz，tset-2=0.2s，依此类推），并设一轮长延时后备轮（如 fset-5=48.5Hz，tset-5=20s）。
• 低压减载：实时计算母线线电压U（通常取Uab、Ubc的最小值），设4轮基本低压减载轮次，每轮对应一个电压定值Uset-n和一个延时定值tset-n（如第1轮 Uset-1=0.85Un，tset-1=0.5s）。
• 滑差闭锁与加速切：设有频率滑差闭锁df/dt和电压滑差闭锁dU/dt，当下降速率超限时闭锁减载出口；同时具备按滑差加速切负荷功能，以应对功率缺额特别巨大的极端工况。
• 辅助闭锁：PT断线闭锁、短路故障闭锁、频率/电压异常闭锁（频率低于45Hz或高于65Hz、电压低于20%Un时认为测量不可信）。

每一轮减载在定值单中都对应三类编程要素：定值参数（频率/电压+延时）、软压板投退、跳闸矩阵出口配置。三者必须协同编写，缺一都会出现"定值对了但出口不对"或"出口对了但轮次未投"的隐患。

结合TY8664低频低压减载系统装置特性与工程惯例，跳闸矩阵编程建议按以下七步推进：

第一步：厘清负荷属性与切负荷比例

参照系统运行方式，将所有出线按重要性分级：核心重要负荷（医院、数据中心等）不得切入矩阵；非重要负荷按切负荷比例需求分配到各轮。以某城市电网为例，7轮低频减载每轮切负荷比例6%左右，特1/特2轮各3%，总切负荷量约1200MW，既保证频率恢复至50.1Hz，又避免过度切除。

第二步：编写轮次定值

按系统典型分级整定：低频第1级47.5~48.5Hz，最后一轮46~46.5Hz，相邻两级频率差通常取0.5Hz。低压减载第1轮启动电压一般取0.85Un，延时0.5s。

第三步：配置跳闸矩阵（核心）

在装置定值菜单的"跳闸矩阵"页面，为每一轮减载勾选对应的出口继电器。TY8664J最多提供21路用户可自定义名称的开入量接口，所有继电器出口接点可自由选择为跳闸或信号模式。编程要点：

第四步：投退软压板

在定值单的"保护软压板投退"区，逐条确认低频减载第1~10轮、低压减载第1~10轮、各类告警投退的状态。这是跳闸矩阵生效的总开关——矩阵配了但压板退出，出口依然不会动作。

第五步：配置滑差闭锁与加速切

设置df/dt、dU/dt定值（如df/dt>0.5Hz/s闭锁），并决定是否投入加速切功能。对于带小电源或冲击性负荷的站点，滑差闭锁务必投入，否则短路故障瞬间极易误动。

第六步：PT断线及异常闭锁配置

投入Ⅰ母/Ⅱ母PT断线告警、无压告警、频率异常告警等软压板，确保在测量异常时装置可靠闭锁，避免误切负荷。

第七步：传动试验验证

使用继保测试仪模拟频率/电压跌落，逐轮验证跳闸矩阵的出口准确性：核对继电器动作顺序、断路器跳闸时序、信号接点返回逻辑是否与定值单一致。

2025年6月，华北某大型钢铁厂110kV变电站多次发生低频减载误动事故。该站主要负荷为多台电弧炉与轧钢机，单台电弧炉启停时功率冲击可达30MW，属于典型的冲击性负荷。站内配置一台TY8664J低频低压减载装置，原跳闸矩阵按常规电网设计，第1轮（49.0Hz/0.2s）出口直接切除3条辅助生产馈线（总负荷约18MW）。

故障现象：每次电弧炉电极升降操作时，母线频率短暂跌至48.93Hz，持续时间约0.18s，恰好触发第1轮减载动作，导致辅助生产线非计划停机，每月平均损失产量约500吨钢材。

根因分析：原TY8664J跳闸矩阵编程未考虑冲击负荷的暂态特征。虽然频率下降幅度不大，但下降速率df/dt高达1.0Hz/s，而原定值未投入滑差闭锁功能，导致装置将正常电弧炉冲击误判为系统功率缺额。

跳闸矩阵优化方案：

• 投入滑差闭锁功能，设置df/dt>0.7Hz/s闭锁低频减载出口，避免冲击性负荷引起的快速频率下降触发减载。
• 将第1轮定值由49.0Hz调整为48.75Hz，延时由0.2s延长至0.6s，增加抗干扰裕度。
• 调整跳闸矩阵出口分配：原第1轮切除的3条馈线改为第2轮切除（48.5Hz/0.3s），第1轮仅保留一条最不重要且容量最小的馈线（照明及办公负荷，2MW）作为应急出口。
• 新增加速切功能：当df/dt>1.5Hz/s且频率低于48.3Hz时，直接跳过第1轮、第2轮，执行第3轮出口，快速切除两台电弧炉电源进线（合计40MW），防止频率崩溃。

优化后的跳闸矩阵定值对照表如下：

优化效果：改造后连续运行8个月，未再发生因电弧炉操作导致的误动事件。2025年9月一次上级电网故障导致系统频率降至48.45Hz（非冲击性下降），装置第2轮正常动作切除冷却水泵及空压机，频率回升至49.1Hz，避免了全站失压。滑差闭锁功能有效过滤了23次电弧炉冲击性启动过程，保证了生产连续性，每月减少停产损失约300万元。

案例启示：TY8664低频低压减载系统跳闸矩阵定值编程必须结合现场负荷特性。对于冲击性负荷占比较高的钢铁厂变电站，应优先利用滑差闭锁和加速切功能，合理分配轮次出口，既能防止误动，又能保证在真正功率缺额时快速切除足够负荷。

• 矩阵与压板一致性：矩阵配置了出口继电器，必须在软压板中投入对应轮次，否则矩阵失效。
• 接点类型选择：跳闸出口务必选择"跳闸接点（自动返回）"；中央信号、告警类出口选择"信号接点（复归后返回）"。
• 滑差闭锁必投：带小电源或冲击负荷的站点，df/dt、dU/dt滑差闭锁必须投入，避免短路暂态误动。
• 小电源优先解列：带自备电厂的线路应安排在第一轮矩阵出口，确保孤网形成时优先解列。
• 传动试验全覆盖：每一轮矩阵出口都要通过继保测试仪实际传动验证，核对继电器动作与断路器跳闸时序。

TY8664J的跳闸矩阵编程，本质上是在系统稳定性需求与负荷重要性之间寻找最优解。掌握"轮次定值+矩阵出口+软压板投退+闭锁条件"四位一体的编程方法，才能让这套装置在系统功率缺额时既有理有节地切负荷，又在故障恢复时可靠返回——这正是钢铁厂变电站案例留给我们的核心经验。
