主变保护屏核心保护功能解析:从差动到后备

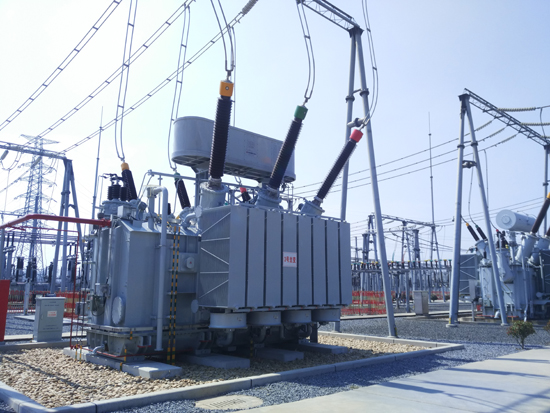

电力变压器是电网中电压变换与功率传输的核心设备,也是造价最高、检修周期最长的一次设备之一。一台大型主变压器一旦发生故障而未能及时切除,不仅会造成设备本体严重损坏,还可能引发系统失稳、大面积停电等连锁事故。因此,围绕主变压器配置快速、可靠、灵敏的保护装置,是变电站继电保护设计的重中之重。
主变保护屏正是承载这些保护功能的二次设备屏柜。它将差动保护、瓦斯保护、后备保护、异常运行保护等集成于一体,通过电流互感器(CT)、电压互感器(PT)采集电气量,通过瓦斯继电器等非电量元件采集本体状态量,一旦检测到故障或异常即按预定逻辑出口跳闸或告警。
变压器故障与异常的类型:
- 内部故障:绕组相间短路、匝间短路、单相接地、铁芯局部过热等,需主保护快速切除
- 外部故障:引出线及套管故障、外部母线短路等,由后备保护延伸防护
- 异常运行状态:过负荷、过励磁、油温升高、冷却系统故障等,通常发告警信号
? 保护配置原则:主保护(差动、瓦斯)负责快速切除内部故障;后备保护负责主保护或断路器拒动时的延迟切除;异常运行保护负责告警与预防。三层防线层层递进,共同构成变压器的纵深防御体系。
基本原理:差动保护基于基尔霍夫电流定律,比较变压器各侧电流折算到同一基准(同一电压等级、同一变比基准)后的矢量和。正常运行或外部故障时,各侧电流矢量和理论上为零,即差流≈0;当变压器内部发生相间短路、匝间短路等故障时,差流骤增为短路电流的折算值,保护瞬时动作,切除故障。
差动保护动作速度快(通常≤30ms)、选择性好(只保护变压器本体),是变压器主保护的第一选择。但在工程应用中,差动保护必须克服三大技术难题:
- 励磁涌流干扰:变压器空载合闸时,铁芯饱和产生励磁涌流,可达额定电流的6~8倍,且仅流经电源侧,与内部故障特征相似。因涌流含有大量二次谐波分量,装置采用二次谐波制动判据(含量超过整定值,如15%~20%时闭锁差动),可靠区分涌流与故障
- TA饱和误动:区外故障时穿越电流巨大,CT可能饱和导致二次电流畸变,产生虚假差流。装置采用比率制动特性,动作电流随穿越电流增大而按比例提高,并辅以TA饱和识别判据
- 变比与接线差异:两侧TA变比不同、绕组接线组别导致相位偏差(如Y/Δ-11接线两侧电流相位差30°)。装置通过平衡系数调整与软件移相(Y侧内转角补偿),使正常运行差流最小
比率制动特性:现代微机差动保护的比率制动特性通常由启动电流(最小动作电流,如0.3~0.5倍额定)、拐点电流(第一拐点通常取1.0倍额定左右)和两段制动斜率构成。穿越电流较小时按启动电流动作;穿越电流增大后,动作门槛按第一、第二段斜率线性抬高,既保证内部轻微故障(匝间短路)的灵敏度,又保证外部故障不误动。
差动速断保护:针对内部严重短路(如三相短路),此时CT可能深度饱和、谐波制动可能误闭锁。装置设置差动速断保护——当差流超过整定值(通常为额定电流的6~12倍)时,不经谐波闭锁直接动作跳闸,确保快速切除。
? 差动保护的核心逻辑链:采样各侧电流 → 平衡系数折算 → 相位补偿 → 计算差流与制动电流 → 比率制动特性判别 → 谐波制动闭锁判别 → 满足动作条件即出口跳闸。整个判别过程在数毫秒至20ms内完成。
变压器绕组匝间短路、铁芯局部过热等内部故障,往往在故障初期电流变化不明显,差动保护可能灵敏度不足;但故障点电弧会使变压器油分解产生气体,油流随之涌动。瓦斯保护正是利用这一物理特征,通过安装在变压器本体与油枕之间的瓦斯继电器实现故障检测。
- 轻瓦斯保护:变压器内部轻微故障或渗漏导致气体缓慢积累,油面下降使瓦斯继电器上浮子下沉,动作于告警信号,提示运维人员取气分析
- 重瓦斯保护:严重故障产生大量油气,油流以高速冲击瓦斯继电器挡板,动作于跳闸,瞬时切除变压器
瓦斯保护与差动保护形成电气量+非电量互补的关系:差动保护反应CT范围内的电气量故障,但对套管引出线(CT外侧)故障无能为力;瓦斯保护直接反应本体内部故障,覆盖差动保护的死区。反之,瓦斯保护不能反应套管外部故障,二者互为补充,共同构成变压器完整的快速主保护。
⚠ 注意:重瓦斯保护动作于跳闸,但其出口压板在变压器新投运、大修后通常暂时退出(改为发信),待运行观察正常后再投入,以防止安装工艺遗留气体导致误跳闸。具体投退策略须按运行规程执行。
当主保护拒动、断路器失灵或故障发生在差动保护区之外时,后备保护必须在规定时限内切除故障,防止事故扩大。后备保护按作用范围分为近后备(保护本变压器,主保护拒动时动作)与远后备(延伸保护相邻母线、线路,相邻元件保护或断路器拒动时动作)。典型后备保护配置如下:
| 保护名称 | 作用对象 | 动作特性 |
|---|---|---|
| 复合电压闭锁过流保护 | 相间短路故障(近后备) | 过流元件 + 低电压/负序电压闭锁,带时限阶梯动作 |
| 零序过流保护 | 中性点直接接地系统接地故障 | 零序电流元件,多段时限,跳本侧或三侧 |
| 间隙保护(零序电压/间隙电流) | 中性点经间隙接地变压器 | 间隙击穿电流或零序电压升高时动作,带短时限跳闸 |
| 过负荷保护 | 长时间过负荷运行 | 通常动作于告警(发信),必要时延时跳闸 |
| 过励磁保护 | 电压升高/频率降低导致铁芯饱和 | 按电压/频率比(V/f)定值,告警或跳闸 |
| 温度及冷却系统保护 | 油温、绕组温度异常,冷却器故障 | 温度高告警、超限跳闸;冷却器全停延时跳闸 |
复合电压闭锁过流保护详解:这是变压器最主要的相间短路后备保护。单纯过流保护灵敏度受系统运行方式影响大,且负荷电流接近时易误动。复合电压闭锁(低电压元件或负序电压元件,任一满足即开放)可在系统故障电压跌落时开放保护,正常过负荷时电压不跌落则可靠闭锁,从而降低定值、提高灵敏度。典型时限配置:Ⅰ段(如0.5s)跳母联/分段缩小故障范围,Ⅱ段(如1.5s)跳本侧断路器,Ⅲ段(如2.5s)跳变压器三侧,实现阶梯式选择性切除。
? 为什么需要"闭锁"?不闭锁的纯过流保护,定值必须躲过最大负荷电流,动作灵敏度低;加上低电压/负序电压闭锁后,只要电压正常就闭锁,定值可按变压器额定电流附近整定,灵敏度可提高数倍,同时避免过负荷时误动。
双重化配置原则:按照继电保护反措要求,220kV及以上电压等级主变压器通常配置双套独立保护(双重化配置),两套保护分别采用独立的CT绕组、直流电源、跳闸回路,任一单套故障不影响另一套运行;110kV及以下通常采用主后一体化装置或单套配置,由运行方式与可靠性要求决定。
时间配合:主保护(差动、瓦斯)无时限瞬时动作;后备保护按时间阶梯配合,各级之间留有时间级差(通常0.3~0.5s),保证离故障点最近的保护先动作,扩大范围的后备保护依次延时,既可靠又兼顾选择性。
灵敏度配合:主保护灵敏度系数要求高(一般≥2.0),保护范围严格限定在变压器本体;后备保护灵敏度按规程要求(一般≥1.3~1.5),范围延伸至相邻母线及线路,作为相邻元件的远后备。
| 保护层级 | 典型保护 | 动作时限 | 保护范围 |
|---|---|---|---|
| 主保护 | 差动保护、重瓦斯保护 | 瞬时(≤30ms) | 变压器本体(CT之间) |
| 近后备 | 复合电压闭锁过流、零序过流 | 0.5s~2.5s 阶梯 | 本变压器 + 相邻母线 |
| 远后备 | 高侧后备延伸段 | 最长时间级 | 相邻线路、母线元件 |
| 异常运行保护 | 过负荷、过励磁、温度 | 延时告警/跳闸 | 本体运行状态 |
动作流程串联:以主变内部相间短路为例:差动保护检测到差流越限(≤20ms判别)→ 谐波制动判据确认非涌流 → 差动出口瞬时跳闸 → 若断路器拒动,由失灵保护(或后备保护延伸段)延时切除 → 若差动拒动,复合电压闭锁过流保护按时限阶梯逐级切除。从差动到后备,每一层防线都为主保护可能出现的"失灵"留有后手。

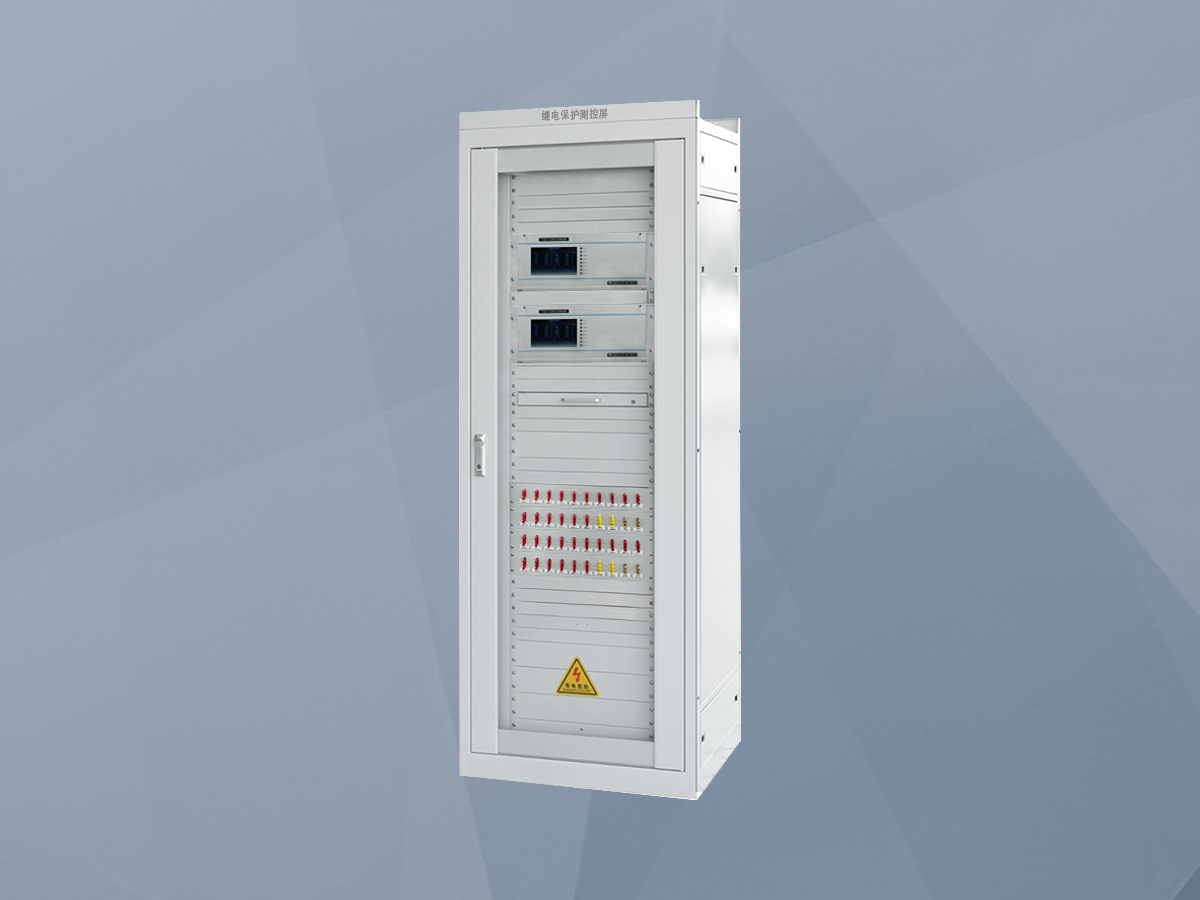

屏柜组成:典型主变保护屏包括主变差动保护装置(或变压器主后一体化装置)、变压器后备保护装置、变压器非电量保护装置、操作箱(跳合闸回路)、打印机、功能压板与出口压板、切换把手、直流电源模块及通信接口等。二次回路通过控制电缆连接CT、PT、断路器及瓦斯继电器,构成完整的保护闭环。
- 压板管理:功能压板(如差动投入、谐波制动投入)与出口压板(跳闸出口)须按定值单和运行方式正确投退,投退记录可追溯,防止漏投、误投
- CT回路安全:差动保护TA二次回路严禁开路,检修时须先退出保护并短接可靠,防止开路产生高压危及人身与设备
- 带负荷测试:新投运或CT更换后,必须进行带负荷测试(绘制六角图、核对电流相位与幅值),确认差流满足要求后方可正式投运
- 定期检验:按规程周期进行保护定检,核对定值、检查插件、测试动作特性,确保装置长期可靠
- 录波与信号核对:故障后及时调取故障录波,核对保护动作行为与报文,为故障分析提供依据
? 总结:主变保护屏的完整保护体系,以差动保护(电气量主保护)+ 瓦斯保护(非电量主保护)为快速防线,以复合电压闭锁过流、零序、间隙等后备保护为延时防线,以过负荷、过励磁、温度等异常保护为预防防线。理解"从差动到后备"的配置逻辑与配合关系,是继电保护专业人员进行定值整定、运行维护和事故分析的基础。只有主后备协同、电气与非电量互补,才能真正为变压器筑起坚固的安全屏障。
-
