主变测控屏要接入哪些信号？接到那里？

主变测控装置端子排接线详解：从图纸到现场的解析

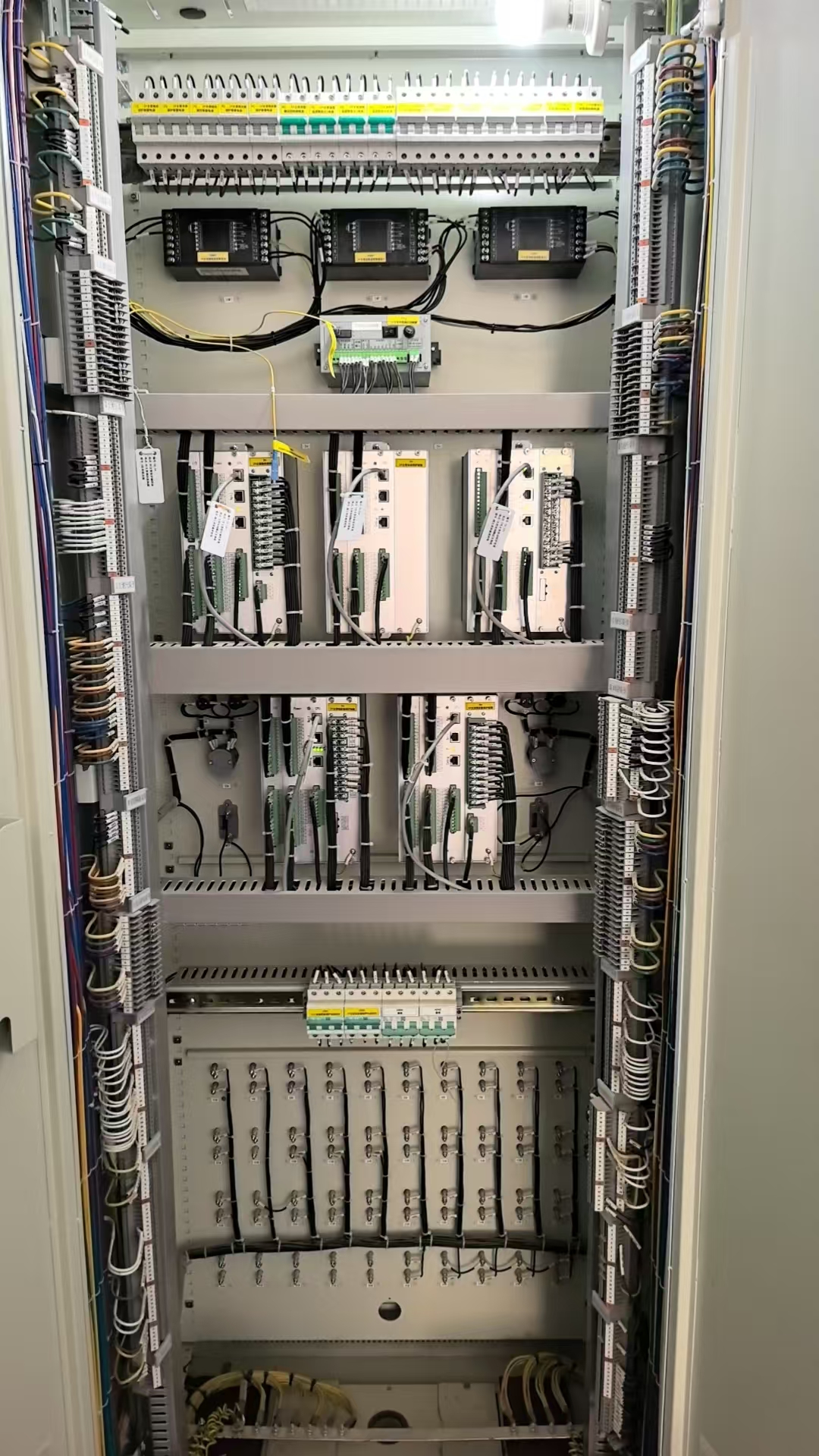

主变测控屏背面的端子排，本质上是将现场五花八门的信号，按功能分类“喂”给装置的不同接口。搞懂这个，你就能看懂二次图纸了。

一、端子分类与信号映射（装置视角）

二、详细接线逻辑（以典型主变测控为例）

1. 交流端子（模拟量输入）

这是装置的“眼睛”，用于测量。在主变测控屏中我们一般会将装置后面的端子引到屏柜的端子排上，便于在现场接线。

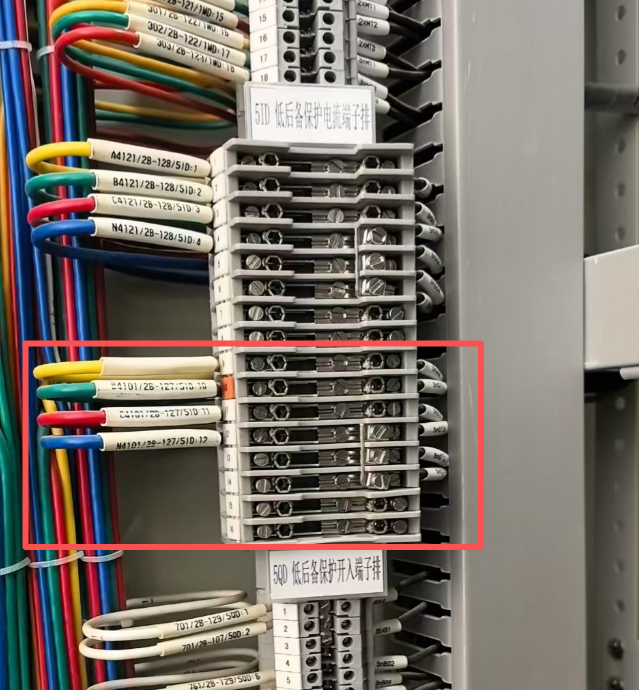

电流回路 (CT二次)：

• 接法：从CT来的 Ia, Ib, Ic, In 四根线，直接压到装置的 IA, IB, IC, IN 端子。
• 关键：严禁开路。IN 端子必须可靠连接，且回路中只能有一处接地（通常在屏柜接地端子排）。

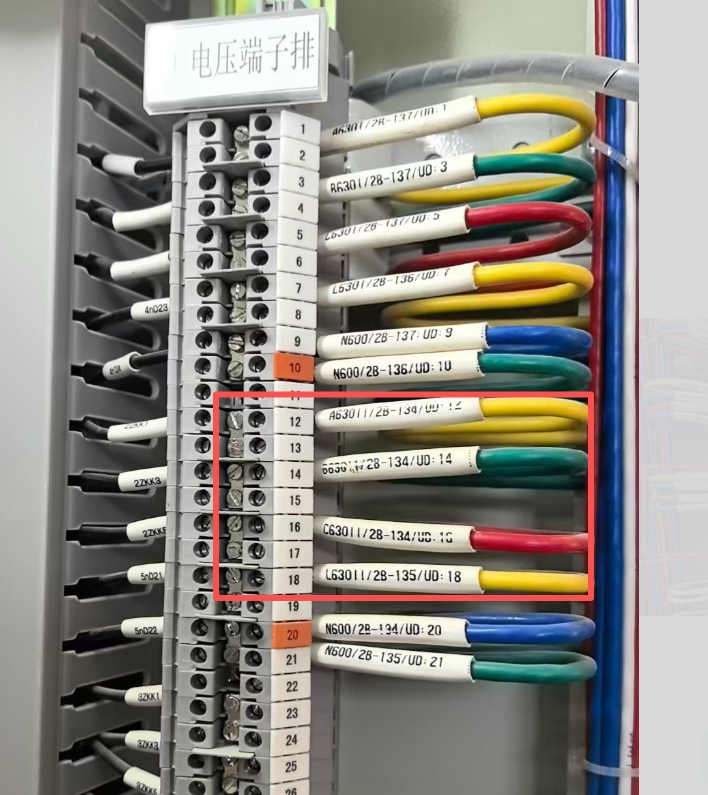

电压回路 (PT二次)：

• 接法：Ua, Ub, Uc, Un 接至装置电压端子。
• 注意：电压回路严禁短路。

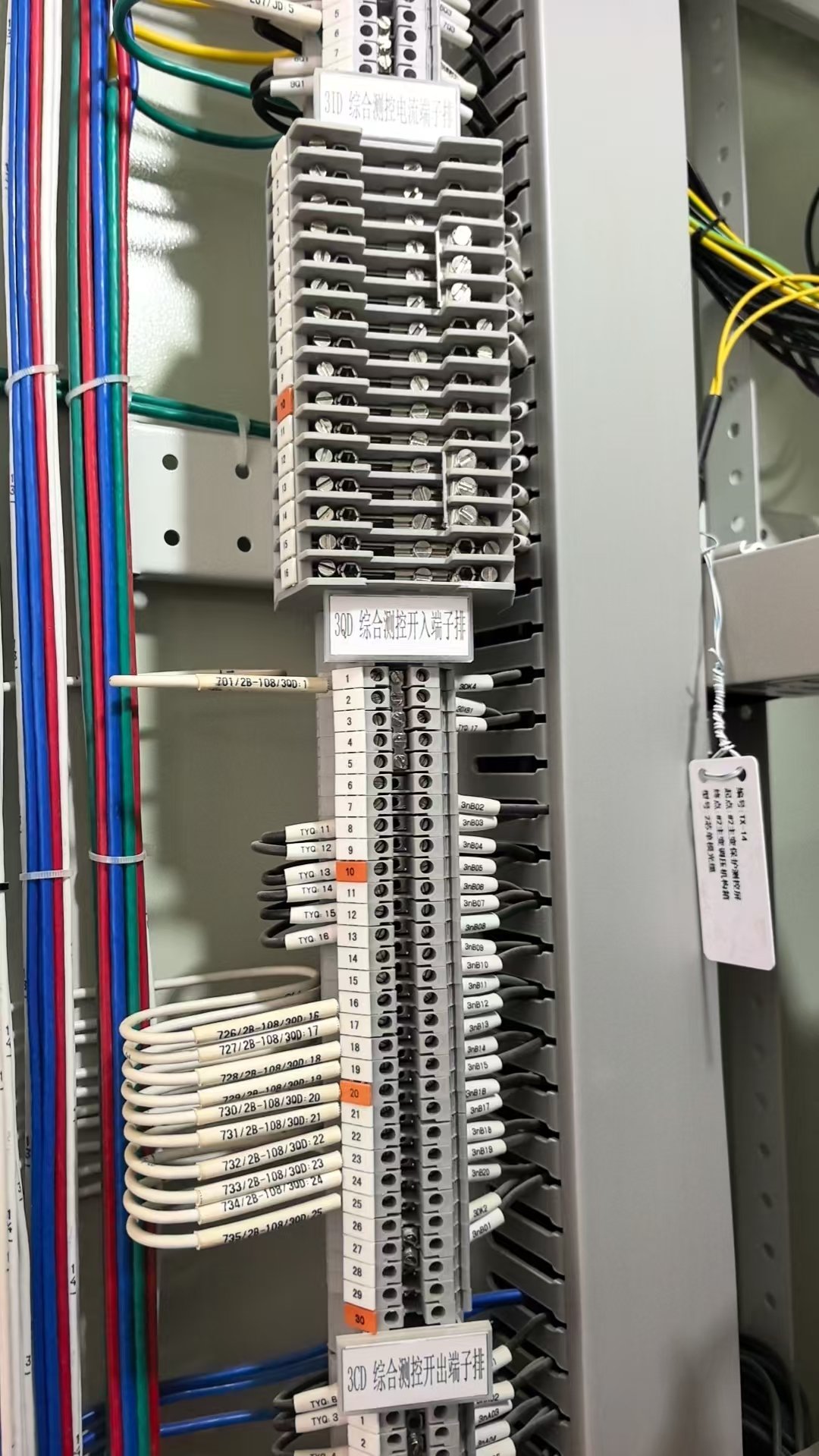

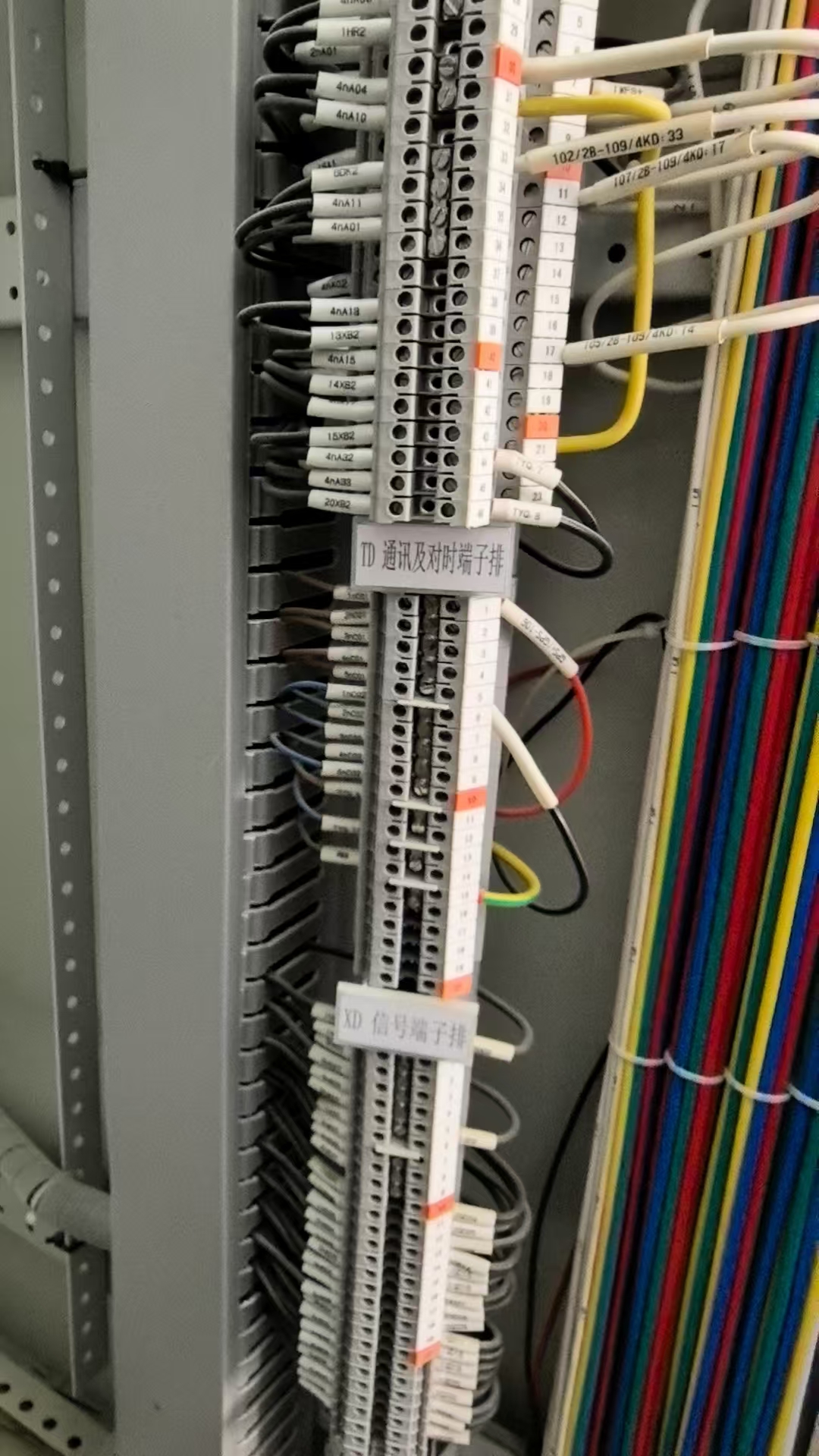

2. 开入量端子（开关量输入）

这是主变测控装置的“耳朵”，用于听状态。所有开入都是无源接点。

典型信号：

• DI1：高压侧断路器合位（接断路器常开辅助触点）
• DI2：高压侧断路器分位（接断路器常闭辅助触点）
• DI5：主变轻瓦斯信号（接瓦斯继电器轻瓦斯接点）
• DI6：主变油温高报警（接温度控制器报警接点）

接线原理：

• 装置内部的 DI_COM（公共端）输出直流正电（如+110V）。
• 外部接点（如断路器辅助触点）一端接 DIx，另一端接直流负电（-KM）。
• 当接点闭合：DIx 端子检测到高电平（1），装置判断为“有信号”。
• 当接点断开：DIx 端子为低电平（0），判断为“无信号”。

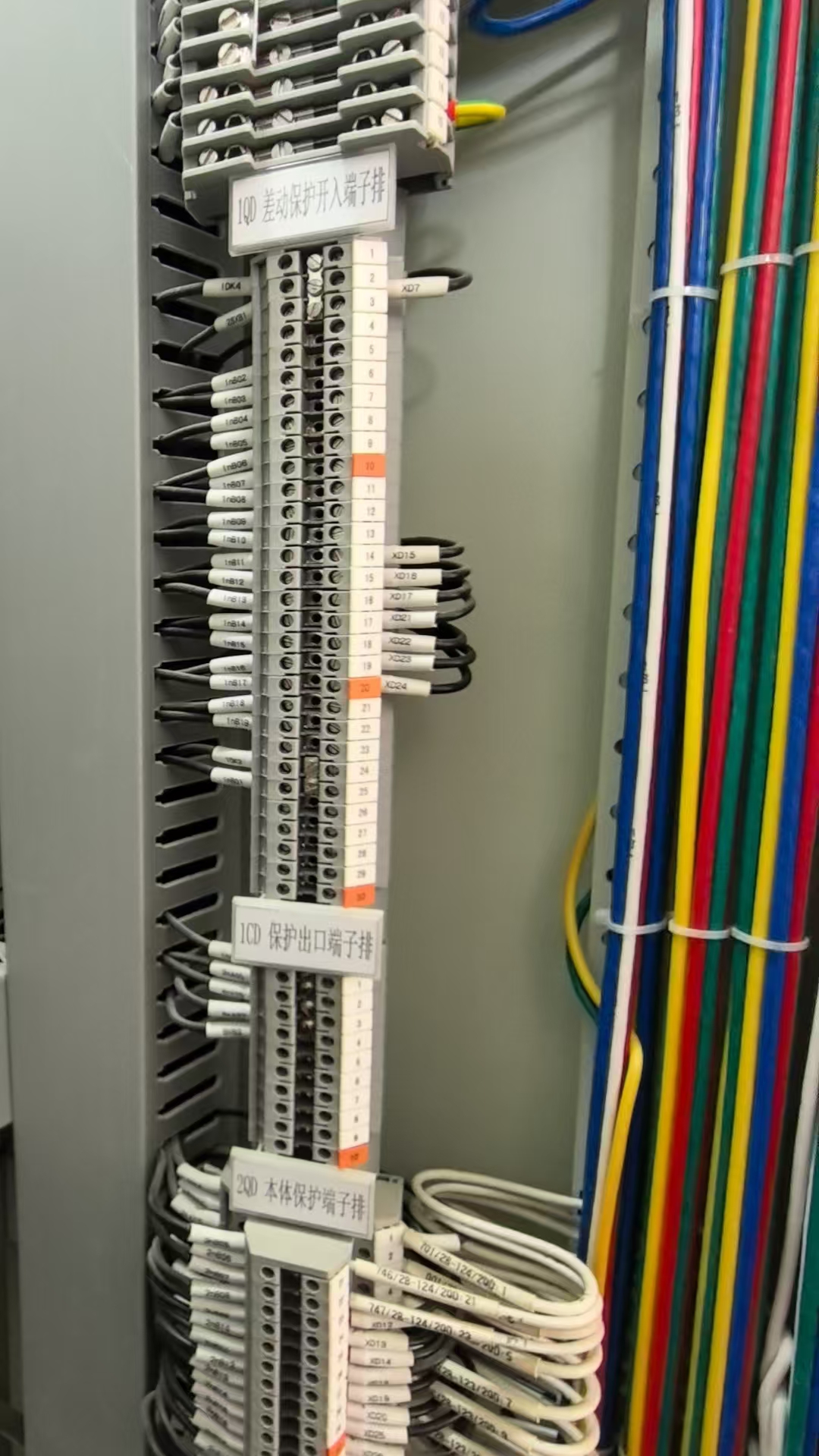

3. 开出量端子（开关量输出）

这是装置的“手”，用于执行命令。所有开出都是继电器接点。

典型信号：

• DO1：高压侧断路器跳闸出口
• DO2：高压侧断路器合闸出口
• DO5：有载调压（升档）

接线原理：

• DO1 和 DO2 是装置内部继电器的常开接点。
• 接点的一端接正电源（+KM），另一端接至操作箱的跳闸/合闸线圈。
• 当装置逻辑判断需跳闸：内部继电器吸合，DO1 接点闭合，正电送到跳闸线圈，断路器动作。

4. 电源与通讯

• 电源端子 (X4或PWR)：L/+ 接直流正极（+KM），N/- 接直流负极（-KM）。极性绝对不能反。
• 通讯端子：RS485A/B串口接后台监控系统的通讯管理机或者是规约转换装置；ETH以太网口接站控层交换机。

三、现场查线实操口诀

1. 先找电源：确认装置背后的 +KM 和 -KM 有电，且电压等级正确。
2. 开入量查“回路”：用万用表直流电压档测 DIx 对地电压。若外部接点断开时电压为0，闭合时电压为110V/220V，说明回路正确。
3. 开出量测“绝缘”：在装置断电状态下，测量 DOx 两个端子间的电阻。常态下应为无穷大（常开接点），动作测试时变为导通。
4. 交流量防“混接”：电流回路（CT）严禁开路，电压回路（PT）严禁短路。拆线前务必用短接片或导线短接电流端子。



总结

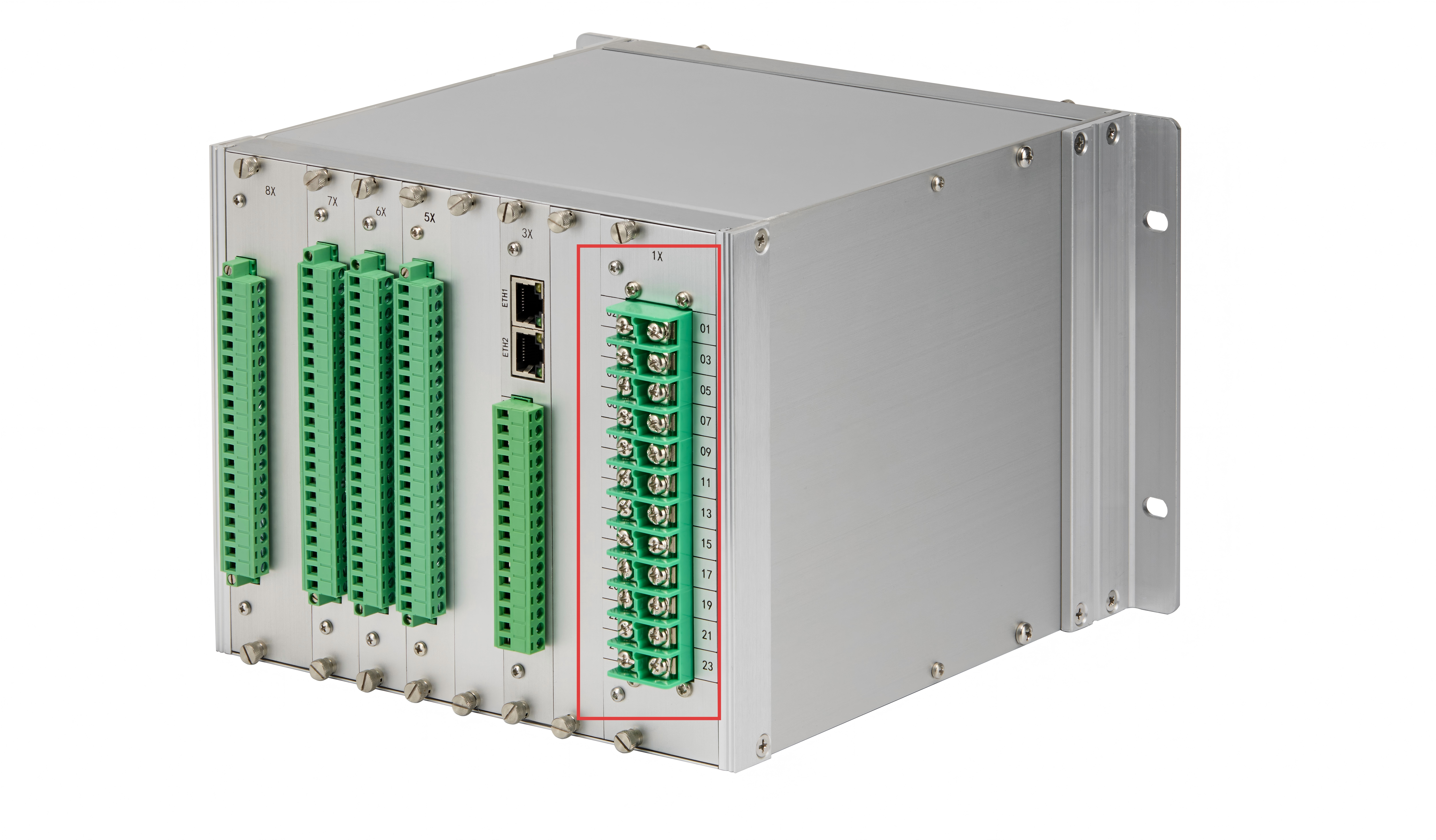

主变测控装置背板就是“输入（开入/交流）在左，输出（开出）在右，电源在上”。顺着端子排的线号（如 1D1-1、1D1-2）往回找，就能理清整套二次回路。
