二次设备在线监测数据传输路径
来源：HZVOLT 时间：2026-09-29 11:26:06
二次设备在线监测数据链路怎么走：从装置自检到状态评价主站
二次设备在线监测系统解决的不是"保护动作了没有"，而是"保护装置现在健康不健康"。它把以往只在定期检验时才被翻出来的装置自检信息、定值版本、压板状态、采样零漂、电源工况，变成持续上送的数据流。工程上关于这套系统的争论，多数不是选型问题而是链路问题：数据从哪里采、走什么协议、跨不跨安全区、断网后补不补得上。本文按一条链路由下而上拆开讲，并在第六节逐环说明失效后果。
一、全链路概览：四个环节、两次跨区
完整链路可概括为：被监测装置（保护、测控、录波）→ 采集单元与站端主机 → 站控层网络（安全 II 区）→ 跨区隔离 → 调度数据网与状态评价主站。与常规四遥链路相比有两个区别：数据以"状态与趋势"为主而非实时控制；必须跨越安全区边界，传输受网络安全防护约束更严。

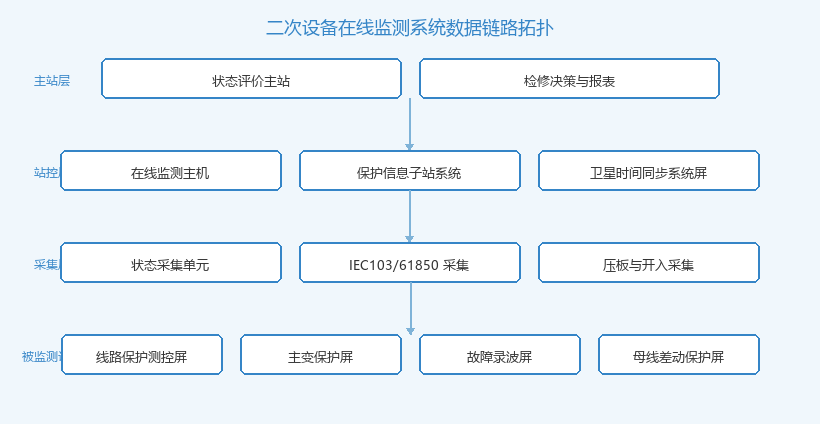

二次设备在线监测系统数据链路拓扑（采集层→站控层→主站层）
📌 链路定位：在线监测数据全部属"非控制类"信息，按 GB/T 36572 与等保要求只允许从生产控制区向管理信息区单向流动，任何反向控制指令都不允许进入该链路。
二、采集环节：信号从哪里来
| 采集类别 | 具体内容 | 采集方式 | 用途 |
|---|---|---|---|
| 自检类 | CPU、内存、A/D、电源模块、通信口 | MMS 报告 / 103 通用分类 | 装置健康度 |
| 工况类 | 采样有效值、差流、零序、内部温度 | 周期召唤或变化上送 | 趋势与漂移分析 |
| 定值类 | 定值区号、版本、变更记录 | 定值召唤与比对 | 定值一致性核查 |
| 压板类 | 软压板、硬压板（功能/出口）状态 | MMS 数据属性 + 硬接点开入 | 防误投退监视 |
| 动作告警类 | 动作报告、启动返回、告警、闭锁 | 事件报告上送 | 异常溯源 |
| 回路与对时类 | 控制回路断线、PT 断线、对时失步 | 开入 + 装置状态字 | 回路与时钟诊断 |
最易低估的是压板采集：硬压板没有通信接口，只能经屏内开入接点接入，是加装工作量最大的一类，但也是误操作风险最高的对象，工程上通常要求 100% 接入。

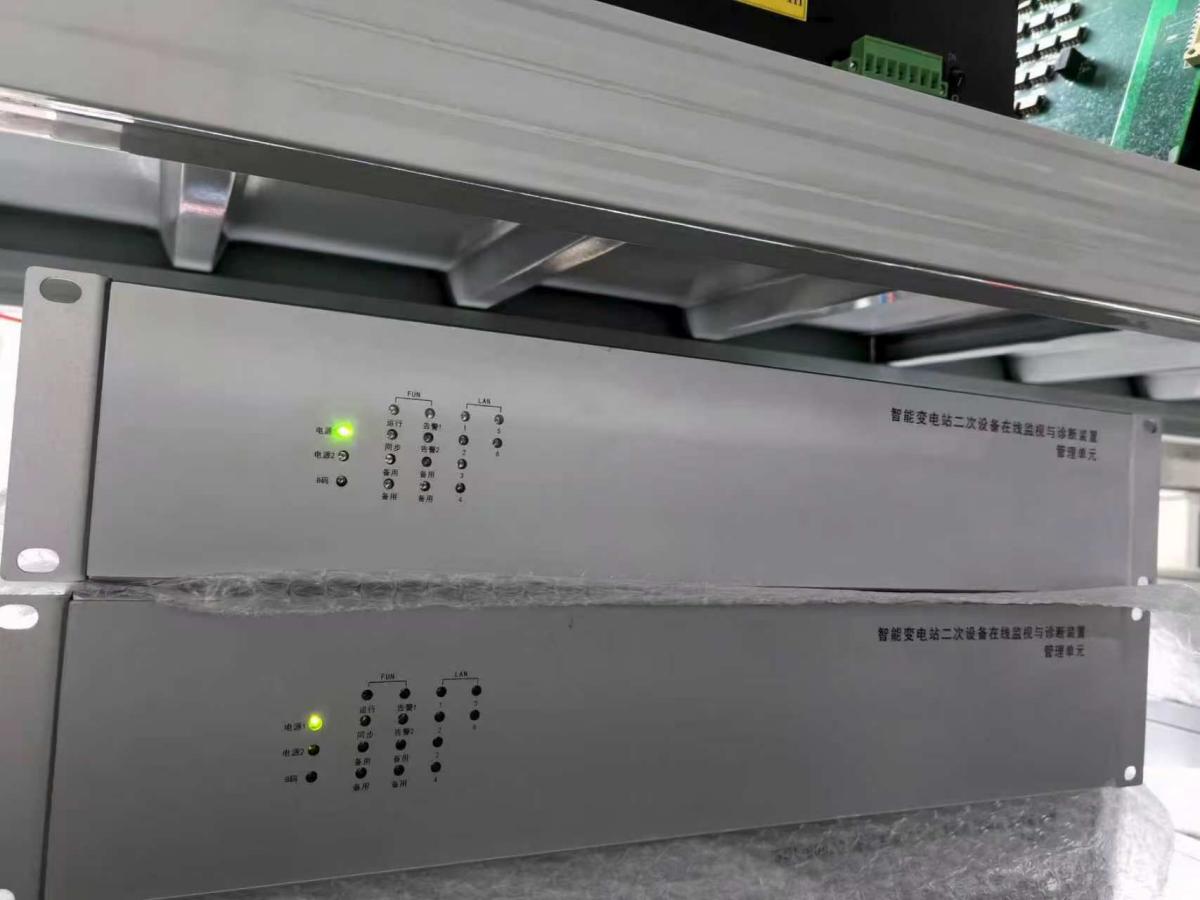

二次设备在线监测采集单元照片
三、处理环节：装置内部如何计算与判断
3.1 归一化建模：把各厂家私有报文映射到统一信息模型（DL/T 860 逻辑节点体系），使不同厂家装置的自检项、告警项可比。这一步决定后续能否做横向对比与家族性缺陷分析。
3.2 状态判据计算：分四类——越限（装置内部温度超定值）、变位（压板状态变化）、趋势（采样零漂 30 天内持续单向偏移）、突变（差流出现阶跃）。趋势与突变是定期检验做不到的，也是在线监测的核心增量价值。
3.3 状态量打分：按电网企业二次设备状态评价导则把各采集项折算为扣分，输出"正常—注意—异常—严重"四级。同一台装置，自检告警直接判异常，零漂超差一般判注意。
3.4 缓存与压缩：站端主机本地保存原始数据，保存周期一般不小于 14 天，用于断网补传与事后追溯；采用变化存储加周期快照，避免存储膨胀。
💡 工程经验：判据不要一次上全。投运初期先开"越限 + 变位"两类，运行 1~2 个月摸清各采集项正常波动范围后再投入趋势与突变判据，可避免误告警淹没真实异常。
四、传输环节：协议与网络怎么走
站内段走站控层网络，装置与采集单元之间以 DL/T 860（IEC 61850）MMS 为主，老站改造仍有大量 IEC 60870-5-103 接口需规约转换。站控层双网配置，采集单元与主机双归属。
对外段受约束最严。在线监测数据位于安全 II 区，向 III 区传送必须经正向隔离装置单向传输，反向只允许文本或文件回传，控制报文一律禁止。上送主站一般复用 远动通信屏 的调度数据网通道，报文经纵向加密认证后传输。
| 传输环节 | 协议/设备 | 工程要求 |
|---|---|---|
| 装置→采集单元 | DL/T 860 MMS、IEC 103 | 双网冗余，链路中断告警 |
| 采集单元→站端主机 | 站内以太网、站控层交换机 | 与四遥网络分 VLAN |
| II 区→III 区 | 正向隔离装置（单向） | 仅允许数据出、不允许控制进 |
| 站端→主站 | DL/T 634.5104 或 61850，纵向加密 | 通道可用率 ≥99.8% |
| 文件类回传 | 定值文件、录波文件（反向隔离） | 仅文本/文件，逐项审计 |
上送策略为"变化上送为主、周期巡检为辅"：状态变位与告警即时上送，全量采集项按周期巡检（一般 15min~24h 可调），主站可随时召唤。既保证异常不漏，又避免全量上送占满带宽。
五、应用环节：主站如何使用这些数据
主站使用分三层。第一层状态监视：按站点、间隔、装置展示状态等级与告警清单，异常项推送到运维责任人。第二层评价与决策：生成评价报告并输出检修建议，状态良好的装置可按 DL/T 995、DL/T 587 适当延长检验周期，异常的转入立即检修——这正是从定期检修走向状态检修的数据基础。
第三层分析：横向比对企业内同型号、同批次装置采集项，识别家族性缺陷；纵向比对单台装置历史趋势，识别缓慢劣化。故障后主站可调取同一时刻采样与压板状态，与 保护信息子站系统 的动作报告、录波文件互相印证。
📌 分工边界：保护信息子站侧重"动作与故障信息"，触发式、事后调取；在线监测侧重"工况与趋势"，持续性、日常预警。两者采集对象重叠但目标不同，不应互相替代。
六、链路薄弱点与可靠性设计
判断一套在线监测系统是否可靠，不看它平时显示多少数据，而看链路任一环失效时会发生什么。
| 链路环节 | 失效后果 | 可靠性设计 |
|---|---|---|
| 规约接口 | 老装置自检项不全，数据缺失 | 降级采集 + 硬接点补齐关键量 |
| 对时 | 事件时序错乱，趋势无法比对 | 卫星时间同步系统屏 双源对时、失步告警 |
| 网络 | 数据断点，趋势曲线断裂 | 本地缓存 + 断点续传补传 |
| 采集单元 | 整站数据沉寂，误判为设备良好 | 心跳监视、双机热备 |
| 跨区隔离 | 单向限制导致配置无法下发 | 就地配置，反向仅走文本/文件 |
| 数据量 | 全量上送造成通道拥塞 | 变化上送为主，周期巡检可调 |
最隐蔽的风险是网络断点与采集单元故障叠加：单元故障且无心跳监视时，主站看到的是"长时间无异常"，容易被误读为"设备状态良好"。因此采集单元自身状态必须作为独立监视对象上送，心跳丢失按最高优先级告警。
七、总结
用链路视角看，配置重点很清楚：采集环节保证硬压板等无接口量完整接入；处理环节先归一化再上判据；传输环节服从安全分区与单向隔离；应用环节与保护信息子站分工协同；可靠性上守住对时、断点续传、采集单元自监视三件事。
验收时建议把指标写死：装置接入率 100%、采集项完整率 ≥98%、告警准确率 ≥95%、断网补传不丢点。指标不落到数字，"在线监测"很容易变成一块只显示绿灯的看板。
📌 总结：这条链路的价值不在采集了多少点，而在把"装置健康"从定期检验的离散快照变成可持续比对的时间序列。每一环的可靠性，决定这条序列能不能用来做检修决策。
