备用电源快速切换系统怎么选：切换方式比选与改造要点

火电厂厂用段、变电站站用电和新能源升压站的站用电源，一旦工作电源失电，负荷能否快速转移到备用电源，直接决定机组辅机与二次设备的安全。**备用电源快速切换系统**就是在这两路电源之间完成自动倒换的二次集成方案，业内也常按装置形态称为快切装置或备用电源自投系统。同是"失电倒电源"，微机备自投与快切系统的切换时间可以从 1.5 秒级压到 100 毫秒以内，对电动机群自启动冲击和厂用母线电压跌落的影响完全不同。本文站在业主与设计院角度，按"边界条件—核心参数—方案档次—隐性成本—招标条款—供应商比选"的顺序，讲清快切系统选型的完整路径。

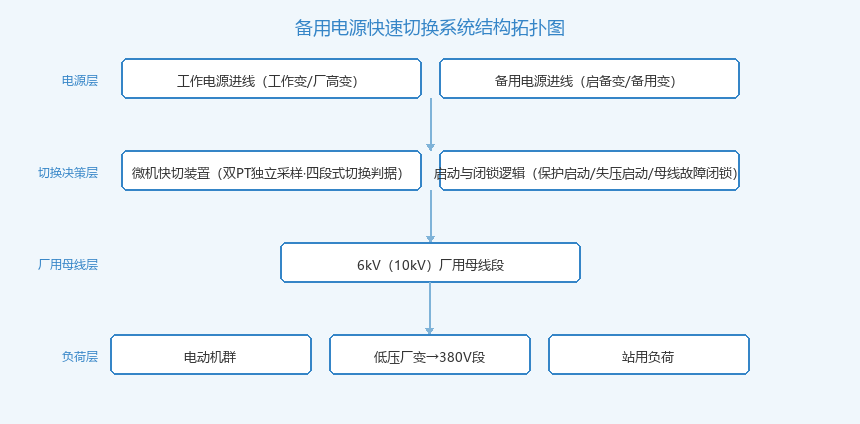

备用电源快速切换系统结构拓扑图（双路进线+快切装置+厂用母线）

快切系统不是通用产品直接套用，选型前先把下面 5 条边界问清楚，方案档次自然就浮出来了：

1. 切换对象与电压等级：6kV/10kV 高压厂用段对切换时间最敏感，应按快速切换设计；380V 低压段电动机群容量小、热容忍度高，用微机备自投简化方案即可满足，不必按高压快切堆配置。

2. 两路电源的运行方式：明备用（启备变常带电）还是暗备用（两段母线互为备用）、备用电源与工作电源是否来自同一系统、启备变容量与短路阻抗，这些决定了切换冲击电流水平与判据整定范围。

3. 启动方式清单：保护跳闸启动、断路器偷跳启动、母线失压启动、手动启动分别对应什么工况，启动源必须在设计阶段与保护专业对齐，否则后加速逻辑与闭锁逻辑都会跟着返工。

4. 断路器合闸时间：快速切换是否成立，一半取决于断路器。真空断路器合闸时间一般 60~80ms，可以进入 100ms 窗口；合闸时间偏慢的旧开关，快速切换成功率会明显下降，选型时要实测确认。

5. 负荷特性：大容量电动机群残压衰减快、相位差拉长快；带变频器等电力电子负荷的母线对合闸相位差更敏感。负荷清单直接决定判据类型与降级策略。

📌 边界提示：改造项目务必先实测断路器合闸时间与母线 PT 接线方式——单母线分段两段 PT 若不独立，快切判据会互相污染，这是老站快切改造最常见的返工点。

快切系统选型说明书参数很多，真正决定成败的是下表这几项。看参数时牢记一个原则：切换总时间必须包含出口断路器合闸时间，而不是只看装置动作时间。

按投入规模，厂用电源切换方案大致分三档。档次差异不在"有没有快切"，而在切换窗口利用率与冗余水平：

与快切系统配套，低压段备自投、低频低压减载等安全自动功能可整合进同一方案：装设低频低压减载屏的站，减载逻辑与快切闭锁之间要互相核对，避免切换瞬间误切负荷。站内综合自动化平台则负责切换事件的汇聚与远方监视，已建35KV变电站综合自动化系统的站，快切装置按 IEC 61850 接入最顺畅。

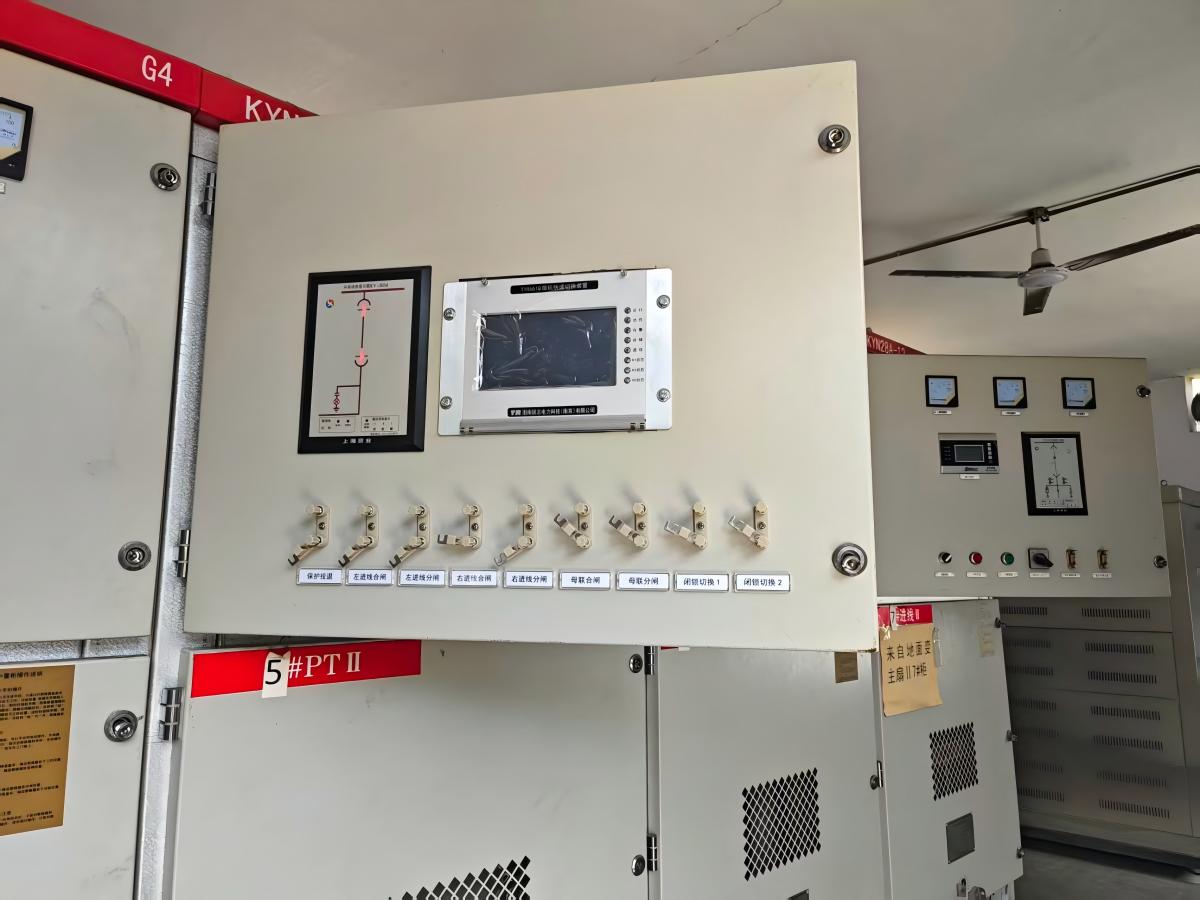

快切屏柜或厂用配电室现场照片

快切系统招标价差不大，真正拉开全生命周期成本的是四类隐性项：

扩容与判据失效风险：厂用段增容后电动机群残压特性改变，原有相位差、残压判据要重新整定。选型时确认定值全部开放可整定，并向供应商索取整定计算服务，避免"装置还在、判据过期"。

PT 配置改造费：老站两段母线 PT 共用或接线不规范的，做快切前要先完成 PT 独立化改造，这笔费用常被漏算在快切预算之外。

试验手段成本：带真实负荷做切换试验风险高。优先选择支持空载模拟试验、可接试验仪注入两路电压量的方案，投运前把四段切换方式各验证一遍。

服务与备件：确认协议库开放程度（SOE 导出格式、61850 模型文件是否提供）、装置停产后的备件承诺年限。快切装置 10 年后仍在服役很常见，协议不开放会让后期接入新综自系统非常被动。

💡 风险提示：切换事件的 SOE 时标必须与全站时钟统一。若站内对时系统精度不足，两次切换事件的先后顺序都可能判错，改造时建议同步核查对时链路。

以下条款可直接用于快切系统招标文件的技术部分，按项目实际增删：

1. 装置应具备快速切换、同期捕捉切换、残压切换、长延时切换四种方式，并按优先级自动降级执行；

2. 快速切换总时间不大于 100ms（含出口断路器合闸时间），合闸完成时工作与备用电源电压相位差不大于 30°；

3. 启动方式应包括保护启动、断路器偷跳启动、母线失压启动与手动启动，各启动源可独立投退；

4. 应具备母线故障闭锁、分支过流闭锁、PT断线闭锁及检修状态闭锁逻辑，闭锁定值可整定；

5. 支持 IEC 61850（MMS/GOOSE）与 DL/T 634.5104 通信，切换全过程事件以 SOE 上送，时标分辨率不大于 1ms，站内时标统一由卫星时间同步系统屏提供，接入调试时应核对快切装置的对时方式与时延补偿参数；

6. 供货方应提供出厂检验报告、动模或实时仿真试验报告，并负责现场整定计算与切换试验指导。

比选时把关注点放在"算法与工程"而不是价格表：一看相位差实时计算与越前时间补偿能力，装置是否考虑断路器合闸时间做越前修正，这决定快速切换成功率；二看同工况业绩，同电压等级、同负荷类型（大电动机群/变频负荷）项目至少查证两例；三看试验报告完整性，四段切换方式是否都有仿真或动模数据支撑；四看接口适配，与站内既有计算机监控系统屏承载的综自平台、主变保护屏等保护设备的接入方案是否清晰；五看整定与试验服务，投运后一次切换试验的指导能力比承诺条款更能说明问题。

备用电源快速切换系统选型的主线，是把"边界条件—切换方式—判据可整定性—闭锁完整性"一条链核实清楚：高压厂用段优先四段式微机快切方案，快速切换以 100ms 窗口与 30° 相位差为基本盘；老站改造先补齐断路器实测与 PT 独立化两块短板；招标条款把试验报告与整定服务写死，比单纯压价更能控制后期风险。按这套路径走，快切系统才能从"能投"做到"敢用"。

📌 要点回顾：切换总时间含断路器合闸时间、四段切换自动降级、母线故障必闭锁、SOE 时标依赖全站对时——记住这四句，快切选型的核心就不容易跑偏。
