故障录波屏运维巡检怎么做
来源：HZVOLT 时间：2026-10-14 10:59:22
故障录波屏运维巡检怎么做：定检项目与缺陷处理
故障录波屏是电力二次系统里的"黑匣子"，平时不出力，故障时一锤定音：线路跳闸、母线事故、主变异常之后，调度与检修人员都要靠它记录的波形还原故障过程。也正因为平时"不出力"，它的运维容易被忽视——一旦故障发生时启动失败、时标漂移、文件调不出来，损失就无法挽回。本文按投运后运维视角，把故障录波屏的日常巡视、定期检验、典型缺陷处理与台账管理梳理成可直接执行的清单。
一、投运后需要关注什么：四个关键指标
故障录波屏的运维目标可以概括为四句话：该启动时必启动、录下来的波形准、时标对得上、需要时调得出。对应的四个关键指标是：
1. 启动可靠性：模拟量突变量、开关量变位等启动元件整定正确，故障或异常时能可靠触发录波。
2. 模拟量精度：电压、电流通道幅值与相位误差在允许范围，否则波形分析结论会失真。
3. 对时精度：与全站对时源保持同步，事件时标误差通常要求 ≤1ms，跨站故障分析依赖统一时标。
4. 通道可用性：与 保护信息子站系统、调度主站的通信通道畅通，录波文件能正常上送与调取。
二、日常巡视项目与周期
日常巡视以"看状态、查资源、验对时"为主，无需停电，建议纳入运维班组例行巡视表执行。
| 巡视项目 | 周期 | 合格标准 | 异常处置 |
|---|---|---|---|
| 装置运行指示灯 | 每日/每班 | 运行灯常亮、无告警灯 | 告警灯亮立即查明原因 |
| 对时状态 | 每日 | 对时正常，时标误差 ≤1ms | 检查 B 码/网络对时链路 |
| 存储剩余空间 | 每周 | 剩余空间 ≥20% | 备份后清理过期录波 |
| 与保信主站/调度通信 | 每周 | 链路正常，试调文件成功 | 检查规约配置与通道 |
| 启动定值与实际核对 | 每月 | 与定值单一致 | 按流程报批修改 |
| 屏柜外观与环境 | 每周 | 无异味、风扇正常、温度合格 | 检查屏顶小母线与电源 |
巡视中最容易被忽视的是对时状态。故障录波屏的时标来自 卫星时间同步系统屏 或站内对时网络，一旦对时丢失，录波文件仍会生成但时标漂移，多站波形对不齐，事故分析时等于废掉半个系统。巡视时应在装置面板核对当前时间与全站时钟的偏差。

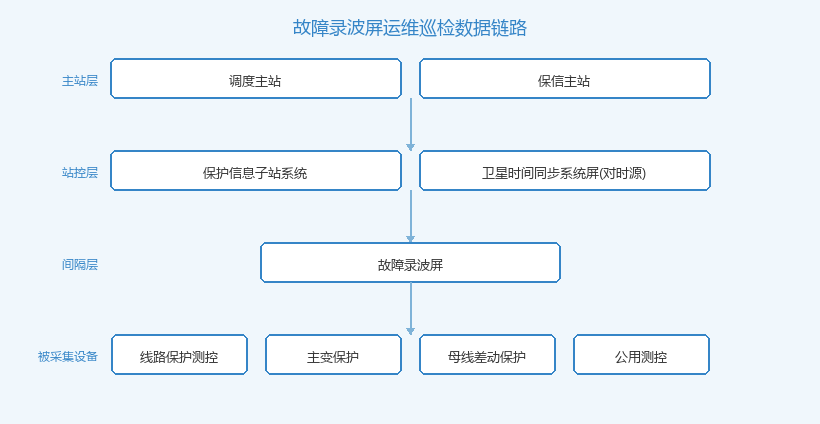

故障录波屏运维关注的采集、对时与上送链路示意
三、定期检验项目与判据
定期检验需要停电或配合试验窗口进行，检验周期与项目按 DL/T 995《继电保护和电网安全自动装置检验规程》、DL/T 553 相关技术准则及所属电网继电保护检验规程执行。工程上常见做法为：装置投运后 1 年内进行首次全部检验，之后每 2~4 年一个轮次，并与全站综自定检、保护定检同步安排。主要检验项目与判据如下表。
| 检验项目 | 方法 | 合格判据 |
|---|---|---|
| 整组启动试验 | 试验仪注入突变量/开关量变位 | 可靠启动，录波数据完整 |
| 模拟量通道精度 | 通入标准电压电流量 | 幅值误差 ≤2%、相位误差满足规程 |
| 开关量输入校验 | 逐路模拟变位 | 动作正确、时标准确 |
| 对时精度测试 | 与标准时钟比对 | 误差 ≤1ms |
| 录波文件完整性 | 调取试验录波核对 | A/B/C/D 段齐全、格式正确可解析 |
| 上送通道联调 | 主站端调取试验文件 | 主站成功接收并可回放 |
检验中要特别注意模拟量接线的核对：新增间隔或保护改造后，录波屏的电流、电压回路可能随二次回路变更而调整，定检时逐通道核对变比、极性与相别，防止"录到的波形不是你以为的那个量"。
📌 检验要点：整组启动试验应结合一次方式安排，避免试验期间影响运行中的 主变保护屏、线路保护测控屏 相关回路的正常监视，涉及运行回路的接线工作必须履行二次工作安全措施票。
四、典型缺陷与处理方式
从运维经验看，故障录波屏的缺陷集中在"不启动、调不出、对不准"三类，处理思路按下表排查。
| 缺陷现象 | 常见原因 | 处理方式 |
|---|---|---|
| 故障后未启动录波 | 启动定值不合理、模拟量回路断线、启动元件退出 | 核对定值单、测量回路、恢复投入 |
| 录波文件调不出来 | 通信规约配置错误、通道中断、存储异常 | 就地试调定位故障段，修复通道或存储 |
| 时标漂移 | 对时链路中断、对时模块故障 | 修复 B 码/网络对时，必要时换对时板 |
| 波形幅值异常 | 变比设置错误、通道精度超差、接线相别错误 | 核对变比参数，通道精度校验后修正接线 |
| 频繁误启动 | 突变量定值过灵、负荷波动大 | 按整定计算意见调整启动定值 |
其中"故障后未启动录波"性质最严重，一旦发生必须作为缺陷闭环管理：不仅要恢复功能，还要通过试验验证启动元件确已恢复，并将本次故障期间的代用分析数据（如相邻站录波、保护装置自带录波）归档说明。
五、备品备件与寿命管理
故障录波屏的备件建议按"电源优先、接口其次、主机兜底"的原则配置：电源模块故障率最高，建议每站或区域中心储备 1 个；开关量输入板、对时模块等接口板件按同型号备 1 块；嵌入式录波主机可按区域中心与相邻站共享方式储备。寿命管理上重点两类部件：一是存储介质，录波文件高频写入会消耗闪存寿命，运行 5 年以上的装置应评估更换存储模块；二是风扇与电源等易损件，按厂家手册寿命周期到期即换，不要等故障后再处理。
六、运维记录与台账要求
台账是录波屏运维的"第二生命线"，建议至少建立四类记录：①装置台账（型号、投运日期、软件版本、定值版本）；②巡视记录（按巡视表逐项留痕）；③定检报告（检验项目、实测数据、结论）；④录波文件归档记录（每次故障录波的事件简述、分析结论、归档位置）。涉及与 故障录波屏 联动的二次设备状态，也可结合 无线测温系统、局放在线监测等状态监测手段统一管理，让"黑匣子"本身的状态可见、可控。
七、总结
故障录波屏的运维逻辑很朴素：平时把启动、精度、对时、通道四件事管住，故障时它才能给出可信的波形证据。日常巡视抓对时与资源，定期检验抓启动与精度，缺陷处理抓闭环，台账管理抓版本与归档——四层动作做到位，事故分析才有据可依。
对新建场站，建议在验收阶段就把录波屏的联调试验、主站调取测试做实，纳入 公用测控屏 与综自系统整体验收范围；对运行多年的老站，结合综自改造同步评估录波装置的更新换代。作为深耕电力自动化领域的服务商，我们依托 1700+ 项目案例，可为变电站与新能源场站提供二次设备定检、消缺与改造的成套技术支持。

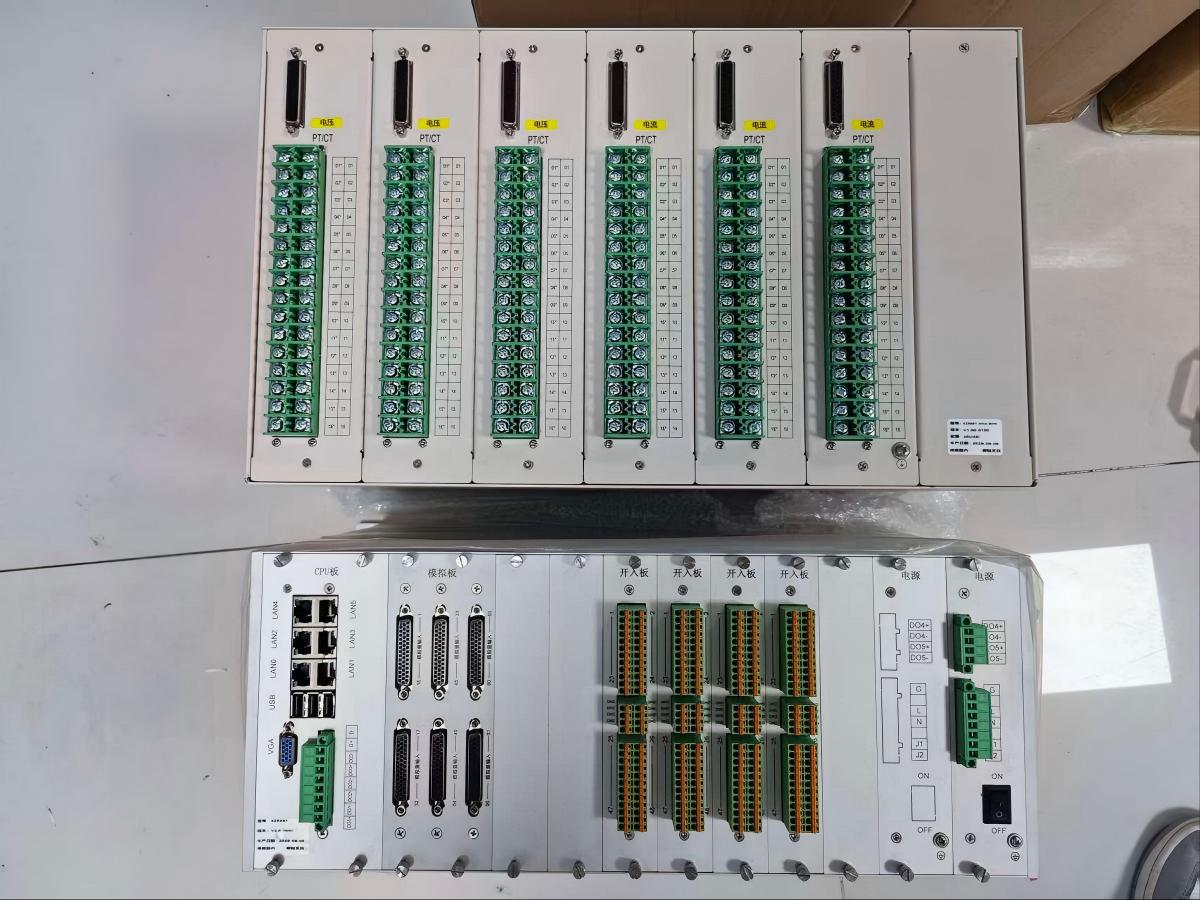

故障录波屏照片
