故障录波屏怎么工作、故障录波的原理与波形分析方法

来源:HZVOLT 时间:2026-08-23 11:10:01

故障录波屏(又称故障录波装置、暂态录波器)是电力系统二次设备中的重要分析工具,用于在系统发生短路故障、接地故障、开关操作或异常扰动时,自动启动高速数据记录,完整捕捉故障前后的电压、电流、频率等电气量变化过程。依据 DL/T 995《继电保护和电网安全自动装置检验规程》要求,110kV 及以上电压等级变电站和发电厂均应配置故障录波装置,为事故分析、保护动作评价和系统参数辨识提供第一手数据。本文从定义、作用、功能、原理、场景与选型六个维度,深入解析故障录波屏的工作机制与应用要点。

一、 故障录波屏定义与系统构成

故障录波屏是一套集高速数据采集、大容量存储、智能触发判据和波形分析软件于一体的成套屏柜装置。其核心硬件包括多通道同步采样单元、GPS/北斗对时模块、触发判断逻辑单元、固态存储器和后台分析工控机。根据 DL/T 553《电力系统动态记录装置技术条件》,录波装置应能同时记录不少于 96 路模拟量(电压、电流)和 192 路开关量(保护出口、断路器位置等),采样率不低于 每周波 256 点(12.8kHz@50Hz)。

从应用层级看,故障录波屏可分为站端装置和主站系统两级。站端装置负责就地数据采集与存储,通过调度数据网上送录波文件;主站系统实现全网录波数据的集中管理、自动召唤和智能分析。在 35kV变电站综合自动化系统 中,故障录波屏通常与 线路保护测控屏、 主变保护屏 等二次设备并列布置于继电保护室。

故障录波屏系统拓扑图

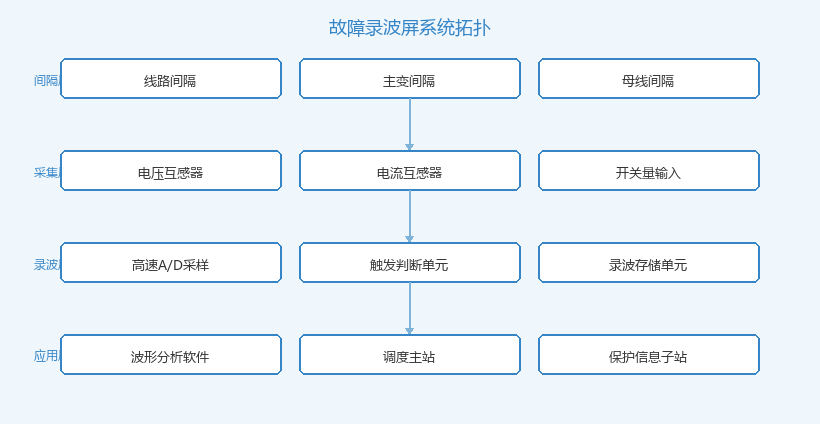

图1 故障录波屏典型系统拓扑(间隔层采样→站端录波→调度主站分析)

故障录波屏正面图

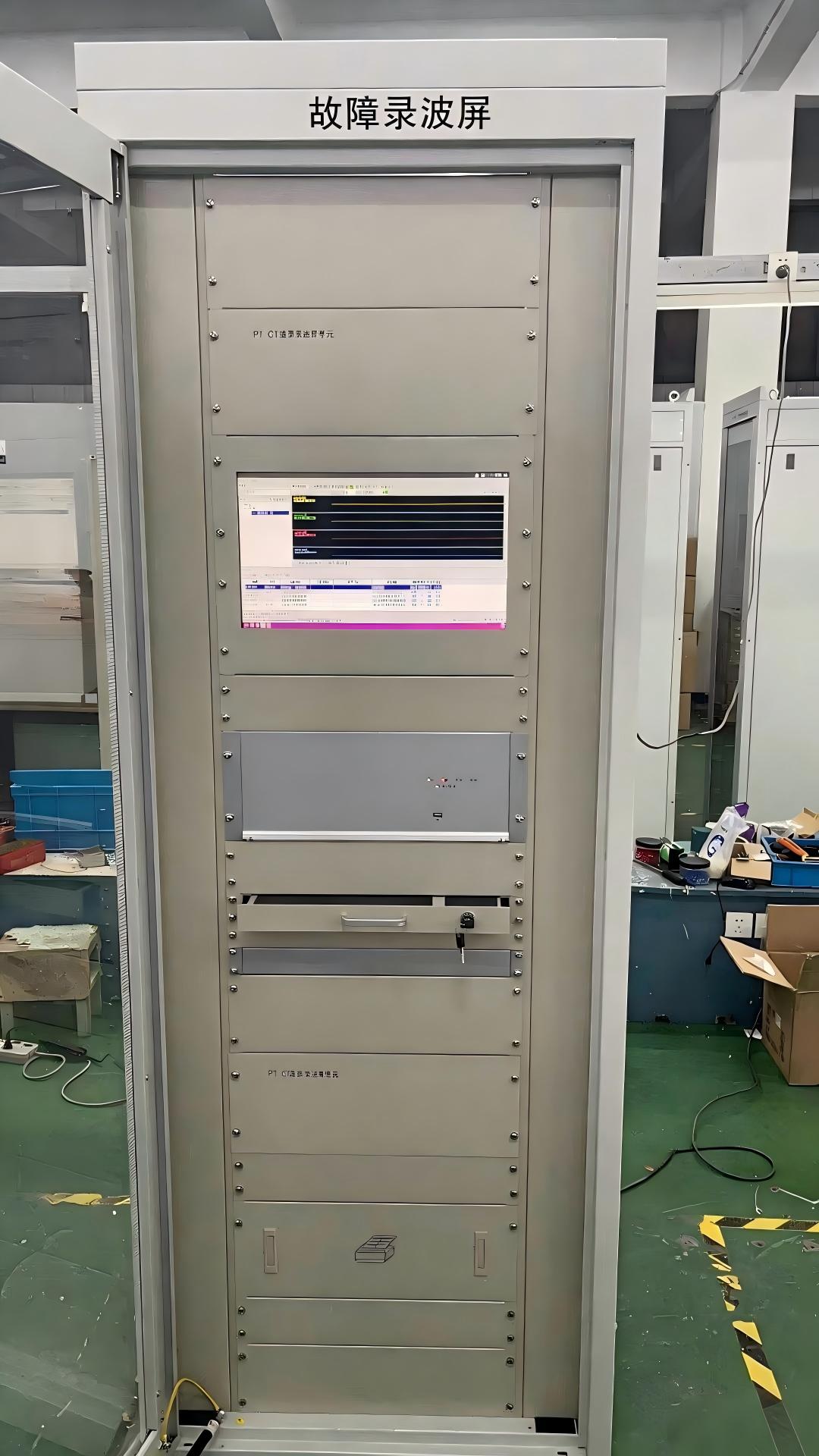

故障录波屏正面照片
? 核心提示:故障录波的"故障前记录"与"故障后记录"同等重要。DL/T 553 要求故障前记录时间不少于 0.1s(最好 0.2s),用于分析故障发生前的系统稳态运行状况和故障初始角。
二、 故障录波屏核心作用
  • 事故分析与责任判定:故障录波数据是电力事故调查的"黑匣子",可还原故障发生、发展、切除的完整时序,判定保护是否正确动作、断路器是否拒动,为事故责任划分提供客观依据。
  • 保护装置动作评价:通过比对录波数据与保护装置的动作报告,可验证保护定值整定的合理性、动作逻辑的可靠性,发现保护装置潜在的软件缺陷或硬件故障。
  • 系统参数测试与辨识:利用录波数据进行系统阻抗测量、发电机参数辨识、励磁系统模型验证等,为电网仿真计算和稳定分析提供实测参数。
三、 故障录波屏主要功能

多通道同步采样:装置通过电磁式或电子式互感器接入各间隔的电压、电流信号,所有通道共用同一采样时钟,确保多路信号的时间同步误差小于 ±1μs。对于 220kV 及以上系统,通常配置双 A/D 冗余采样,提高数据可靠性。

智能触发录波:触发是故障录波的核心功能。装置支持多种启动判据,包括模拟量触发(过电压、低电压、过电流、零序电流、频率越限、电压突变、电流突变等)和开关量触发(保护跳闸出口、断路器位置变位、手动启动等)。各判据之间为"或"逻辑关系,任一判据满足即启动录波。

循环缓冲与事件标记:装置采用循环缓存机制,持续记录最新数据。触发后,系统自动将缓存区中故障前数据与故障后实时数据合并为完整录波文件。同时记录精确的 GPS 时标(误差 ≤1ms),便于全网事故时序对齐分析。

波形分析与报告生成:后台分析软件提供波形显示、谐波分析、序分量计算、阻抗轨迹、功率摇摆曲线等功能。可自动计算故障类型、故障距离、故障初相角、衰减时间常数等关键参数,生成标准化分析报告。

远程通信与数据上送:支持通过 远动通信屏 或调度数据网,按 IEC 61850、COMTRADE(IEEE Std C37.111)等标准格式上送录波文件至调度端故障信息主站,实现远方召唤和集中管理。

功能模块 技术参数 典型指标
模拟量通道 电压/电流输入路数 ≥96 路
开关量通道 数字输入路数 ≥192 路
采样率 每周波采样点数 ≥256 点(12.8kHz)
A/D 分辨率 有效位数 ≥16 bit
对时精度 GPS/北斗同步误差 ≤1ms
录波时长 故障前/后记录时间 前≥0.2s,后≥5s(可整定)
四、 故障录波屏工作原理

故障录波屏的工作流程可概括为"采样→缓存→触发→记录→存储→分析"六步链路:

采样阶段:装置通过隔离放大器将高电压、大电流信号转换为适合 A/D 转换的电平,经抗混叠滤波后送入多通道同步采样 A/D 转换器。采样时钟由 GPS/北斗对时模块提供的 1PPS 信号驯服,确保跨站录波数据的时间一致性。

循环缓存阶段:采样数据持续写入高速环形缓冲区,缓冲区深度按"故障前记录时间 × 采样率 × 通道数"计算。以 0.2s 故障前时间、12.8kHz 采样率、96 通道为例,循环缓存容量约 245MB。当缓存写满后,新数据覆盖最早数据,始终保持最新的故障前记录。

触发判断阶段:触发逻辑单元实时监测各模拟量和开关量。模拟量触发算法通常采用"有效值越限 + 突变量"双重判据:有效值越限判据用于检测稳态故障(如持续过电流),突变量判据(ΔI > 定值且持续 1~2 周波)用于检测暂态故障(如短路冲击)。开关量触发直接响应保护跳闸接点变位,延时通常整定为 5~20ms 以躲过接点抖动。

记录与存储阶段:触发后,装置将循环缓存中的故障前数据与后续实时数据拼接为完整录波文件,按 COMTRADE 标准格式(.cfg + .dat 文件对)存储于本地固态硬盘。同时生成事件日志,记录触发时间、触发通道、触发类型、装置状态等信息。

分析阶段:运维人员通过装置面板或后台分析软件调取录波文件,进行波形缩放、通道对比、谐波分析、序分量提取等操作。高级分析功能还包括故障测距(基于单端或双端阻抗法)、系统摇摆识别、次同步振荡检测等。

? 原理提示:突变量触发判据的计算公式为 Δi(t) = |i(t) - i(t-N)|,其中 N 为一个周波的采样点数。该算法对故障初相角不敏感,可在故障发生后 3~5ms 内可靠启动,远快于有效值算法(需至少一个周波)。
五、 故障录波屏与保护信息子站的对比

故障录波屏与 保护信息子站系统 同属二次系统故障分析设备,但功能定位存在明显差异:

对比维度 故障录波屏 保护信息子站
核心功能 高速波形记录与事后分析 保护装置信息收集与状态监测
数据类型 模拟量波形 + 开关量时序 保护定值、事件报告、自检信息
采样率 ≥12.8kHz(高速) 无实时采样,仅接收装置报告
触发方式 电气量越限/突变自动触发 保护动作后被动接收
应用场景 故障分析、系统辨识 保护运维、定值管理

两者在实际工程中互补使用:故障录波屏提供详细的波形证据,保护信息子站提供保护装置的动作逻辑和定值信息,结合分析可形成完整的事故分析结论。

六、 故障录波屏典型应用场景

输电线路故障分析:当 110kV 及以上输电线路发生接地或相间短路时,故障录波屏记录线路两端的电压电流波形,通过双端测距算法可精确计算故障点位置,误差通常控制在 ±500m 以内,大幅缩短巡线时间。

主变压器故障诊断:主变内部匝间短路、铁芯接地等故障初期特征微弱,但故障录波可捕捉到差动电流的细微变化。结合 主变保护屏 的动作报告,可判断故障是否发生在主变内部,为检修决策提供依据。

新能源场站电能质量评估:在风电、光伏并网场景下,故障录波屏可记录电压闪变、谐波畸变、频率扰动等电能质量问题。与 电能质量在线监测屏 配合,可全面评估新能源场站对电网的电能质量影响。

系统振荡与稳定性分析:在区域电网互联或重载运行工况下,故障录波数据可揭示功率摇摆模式、阻尼特性等动态行为,为电力系统稳定控制策略的优化提供实测支撑。

故障录波屏屏柜内部图

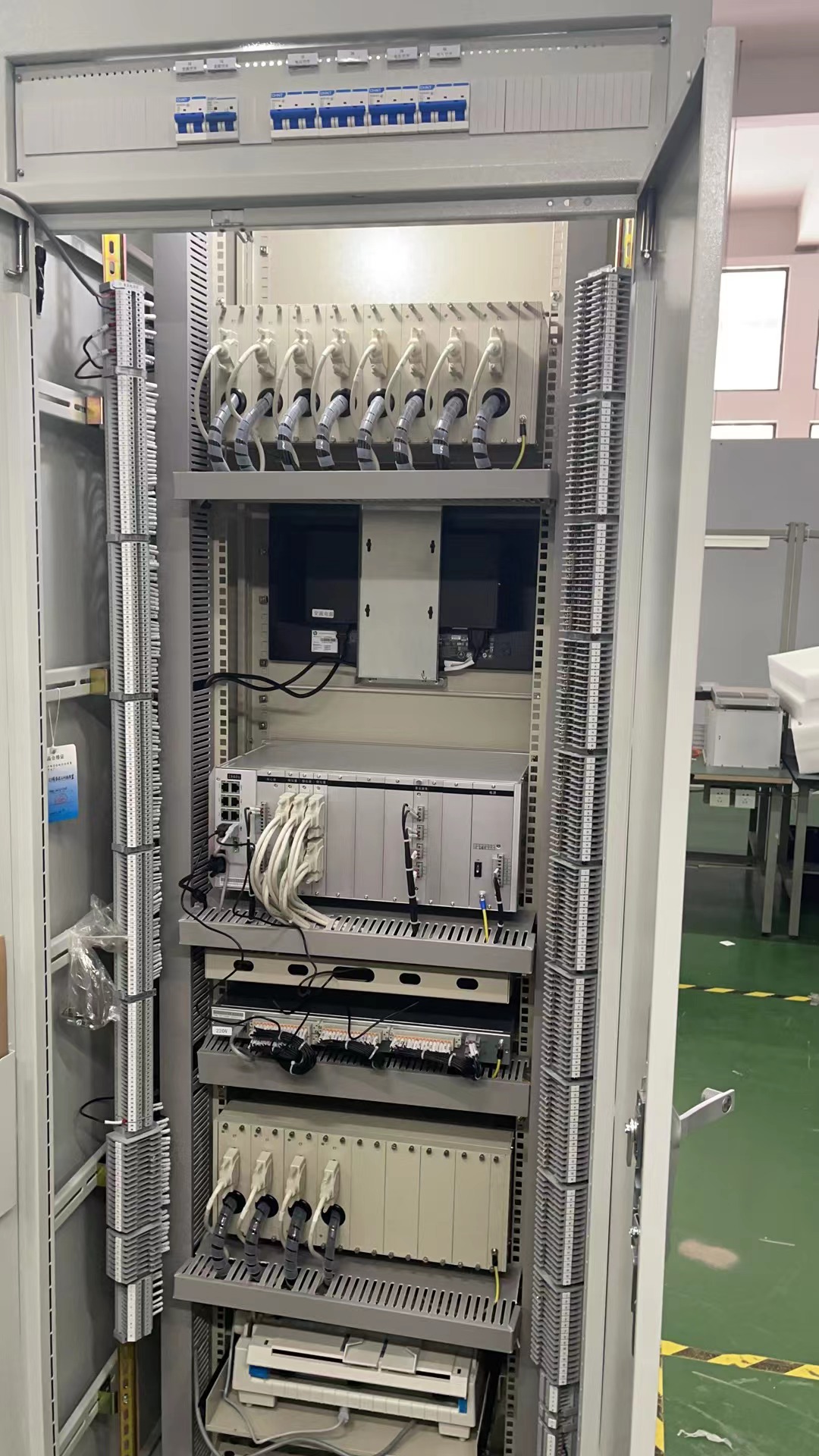

故障录波屏背面照片
七、 故障录波屏选型与验收要点
  • 通道容量与扩展性:根据变电站规模选择模拟量通道数,常规 110kV 变电站不少于 64 路,220kV 变电站不少于 96 路。装置应支持通道模块化扩展,便于后期增容改造。
  • 采样率与 A/D 精度:采样率不低于每周波 256 点,A/D 分辨率不低于 16bit,确保能准确记录高频暂态分量(如雷电冲击、操作过电压)和直流衰减分量。
  • 触发判据完备性:装置应支持过压、低压、过流、零序电流、频率越限、电压突变、电流突变、开关量变位等多种触发判据,各判据的定值和延时应独立可整定。
  • 对时与同步精度:必须支持 GPS/北斗双模对时,1PPS 对时精度优于 1ms,IRIG-B 码对时优于 10μs,确保跨站录波数据的时间一致性。
  • 通信与数据格式:支持 IEC 61850 MMS、FTP、IEC 60870-5-103 等通信规约,录波文件输出格式应符合 COMTRADE 1999/2013 标准,确保与主流分析软件兼容。
? 验收提示:依据 DL/T 995,新装故障录波屏投运前应进行模拟量精度校验(误差≤±2%)、开关量响应测试、触发判据验证和 GPS 对时精度测试。投运后每 3~6 年进行一次全面检验,确保装置性能不劣化。
八、 总结

故障录波屏是电力系统故障分析的"时间显微镜",通过高速同步采样和智能触发判据,将故障瞬间的电气量变化完整保存下来。从工作原理看,循环缓存 + 触发记录的技术架构确保了故障前、后数据的完整性;从应用价值看,录波数据是事故分析、保护评价和系统辨识不可替代的基础资料。

在数字化转型背景下,故障录波技术正向"智能化分析"方向演进:基于人工智能的故障类型自动识别、故障测距精度优化、与 网络安全监测系统 联动的数据安全保护等,都在不断提升故障录波屏的运维效率和价值密度。对于电力运维人员而言,熟练掌握录波原理与波形分析方法,是提升故障处置能力的核心技能之一。

? 总结:故障录波的精髓在于"全程记录、精准触发、深度分析"——高速采样保证不遗漏任何暂态细节,多元判据确保不错过任何故障类型,专业分析软件将原始波形转化为可指导运维决策的有效信息。1700+项目案例表明,配置完善的故障录波系统可将平均故障定位时间缩短 60% 以上。
