分布式光伏防逆流方案、以及光伏防逆流检测原理与限发控制策略
光伏防逆流系统(又称逆功率保护系统、防逆流保护装置)是分布式光伏发电并网中的关键安全控制设备,用于实时监测并网点功率流向,防止光伏发电向电网反向送电。在自发自用、余电不上网的工商业分布式光伏场景中,该系统通过精确的功率检测与快速的限发控制,确保光伏出力不超过负荷需求,避免对电网造成冲击。本文从定义、作用、功能、原理、场景与选型六个维度,系统解析防逆流方案的设计与实施要点。
光伏防逆流系统是一种安装在分布式光伏并网点或主变进线柜的监测控制装置,核心功能是检测主权衔接点有功功率的流向。当光伏出力大于本地负荷消耗时,多余的功率会试图向电网倒送,此时系统需在毫秒级时间内识别并发出限发或脱网指令。该系统通常由功率检测单元、逻辑判断单元、通信接口与执行输出单元组成,部分方案还集成 防孤岛保护屏 功能,实现多重安全冗余。
从系统架构看,防逆流方案可分为"监测"与"控制"两部分。监测部分提供逆功率报警信号;控制部分则自动联动逆变器降功率或断开并网断路器,响应时间通常在 100ms~500ms 之间,满足 GB/T 19964《光伏发电站接入电力系统技术规定》对防逆流保护速动性的要求。

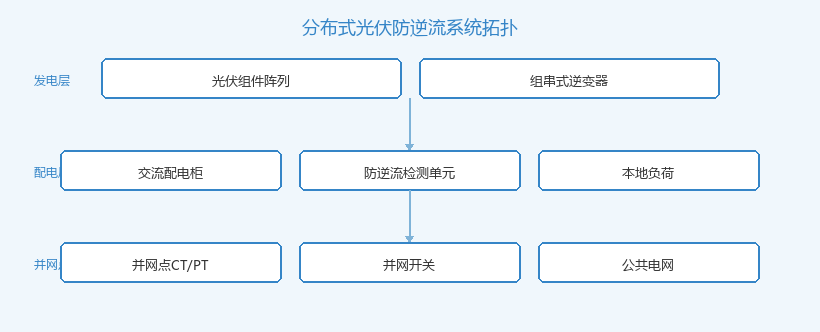

图1 分布式光伏防逆流系统典型拓扑(光伏阵列→逆变器→并网点检测→负荷/电网)

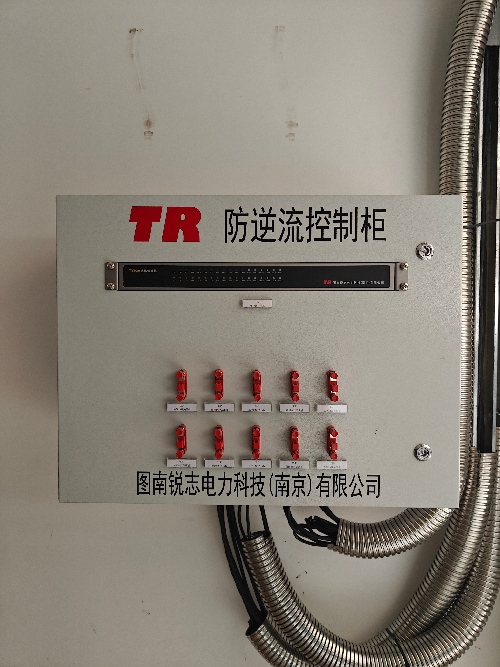

防逆流保护装置现场安装照片
? 核心提示:防逆流系统的检测点应设置在并网点(PCC点),而非逆变器出口。只有在并网点检测功率流向,才能准确判断是否向电网送电,避免误判。
- 防止向电网倒送电:实时监测并网点有功功率方向,一旦检测到逆功率(功率从用户侧流向电网),立即启动保护动作,避免违反"自发自用、余电不上网"的并网协议。
- 保障电网安全运行:分布式光伏大规模接入可能改变配电网潮流方向,防逆流系统通过限制反向潮流,维持电网电压稳定和继电保护配合的正确性。
- 降低用电成本与违约风险:在按变压器容量计费的工商业场景中,逆功率可能导致基本电费计算争议;防逆流系统确保光伏出力被本地负荷完全消纳,避免不必要的电费纠纷。
功率方向检测:通过高精度电流互感器(CT)和电压采样回路,计算并网点实时有功功率。系统需区分"取电"(电网向负荷供电)与"送电"(光伏向电网倒送)两种状态,功率方向判别精度通常要求 ±1% 以内。
逆功率阈值整定:用户可设置逆功率动作定值,典型整定范围为额定容量的 2%~5%。当逆功率超过定值且持续时间达到设定延时(一般 0.5s~2s)后,系统发出限发或脱网指令。阈值过小可能导致频繁误动,过大则失去防逆流意义。
负荷跟踪与动态限发:先进的防逆流方案采用负荷跟踪算法,实时计算本地负荷需求曲线,动态调节逆变器出力指令,使光伏出力始终略小于负荷需求,预留 3%~5% 的安全裕量,从根本上避免逆功率产生。
通信联动与事件记录:系统通过 RS-485/Modbus 或以太网与逆变器、 储能EMS监控系统 通信,实现远程限发控制。同时记录逆功率事件的时间、功率值、动作类型,便于事后分析与运维审计。
多并网点协调控制:对于拥有多个变压器或多条并网馈线的工商业厂区,系统支持多检测点协调,统一计算全厂功率平衡,避免单点检测导致的局部误判。
| 功能模块 | 技术参数 | 典型指标 |
|---|---|---|
| 功率检测精度 | 有功功率测量误差 | ≤±1%(额定值) |
| 响应时间 | 检测到逆功率至发出限发指令 | ≤500ms |
| 逆功率定值 | 可整定范围 | 2%~50% 额定容量 |
| 通信接口 | RS-485 / 以太网 / 4G | Modbus RTU/TCP、IEC 61850 |
防逆流系统的工作流程可概括为"采样→计算→判断→执行"四步链路:
采样阶段:系统通过并网点配置的电流互感器和电压互感器,以 每周波 64~128 点 的采样率采集三相电压、电流瞬时值。采样精度直接决定功率方向判别的可靠性,因此 CT 需选用 0.5S 级或更高精度等级。
计算阶段:基于瞬时功率算法或基波功率算法,计算并网点实时有功功率 P 和无功功率 Q。有功功率符号约定为:P>0 表示从电网取电,P<0 表示向电网送电(逆功率)。系统通常采用全波傅里叶算法滤除谐波干扰,确保基波功率计算准确。
判断阶段:将实时有功功率与逆功率定值比较。若 P < -Pset(逆功率定值)且持续时间 t ≥ Tset(动作延时),则判定为逆功率故障状态。部分方案引入负荷预测算法,在逆功率发生前提前预判并预限发,实现"防患于未然"。
执行阶段:控制单元向逆变器发送降功率指令(如通过 Modbus 写入有功功率限制百分比),或向并网接触器发出分闸信号。对于配置 储能电站综合自动化系统 的光储一体化项目,还可将多余光伏出力转向储能充电,实现功率的就地消纳。
⚠ 安全警示:防逆流系统的执行输出应具备独立硬接点回路,不能仅依赖通信指令。当通信中断时,硬接点可在设定延时后直接脱开并网开关,确保最后一道安全防线可靠。
防逆流系统与 防孤岛保护屏 常被混淆,但两者的保护目标、动作逻辑和应用场景存在本质区别:
| 对比维度 | 防逆流系统 | 防孤岛保护 |
|---|---|---|
| 保护目标 | 防止向电网倒送电 | 防止电网停电后光伏继续带负荷运行 |
| 检测量 | 并网点功率方向/大小 | 电压、频率、相位跳变 |
| 动作方式 | 限发或断开并网 | 直接断开并网开关 |
| 动作速度 | 0.5s~2s(可整定) | ≤2s(GB/T 19964 要求) |
| 应用场景 | 自发自用、余电不上网 | 所有并网光伏系统 |
实际工程中,两者通常配合使用:防逆流负责日常运行中的功率平衡控制,防孤岛负责电网故障时的安全脱网。一体化装置将两种功能集成于同一屏柜内,减少设备数量和接线复杂度。
工商业屋顶光伏(自发自用模式):工厂、商场、物流园区等屋顶光伏电站多采用"自发自用、余电不上网"模式。此类场景中,负荷随生产班次波动明显,光伏出力与负荷需求难以实时匹配。防逆流系统通过负荷跟踪算法,在午间光伏大发时段动态限发,确保零逆功率运行。典型配置为每 2~5MW 光伏容量配置一套防逆流装置,检测点设于厂区总降变压器低压侧。
村级光伏扶贫电站:村级电站通常接入配电台区,若向电网倒送电可能导致台区电压越上限。防逆流系统配合 电能质量在线监测屏 ,在限制逆功率的同时监测电压偏差,保障台区电能质量符合 GB/T 12325 要求。
光储充一体化项目:在配置储能的分布式光伏系统中,防逆流系统与储能能量管理系统协同工作。当检测到逆功率趋势时,优先增加储能充电功率;储能满充后再限发光伏,最大化自发自用比例,提升项目经济性。

工商业屋顶光伏电站现场照片
- 检测精度与采样率:功率测量精度应优于 ±1%,采样率不低于每周波 64 点,确保在谐波含量较高的工业负荷场景下仍能准确判别功率方向。
- 通信协议兼容性:确认装置支持的通信协议与现场逆变器匹配,主流逆变器品牌(华为、阳光电源、古瑞瓦特等)通常支持 Modbus RTU/TCP,部分支持 SunSpec 协议。
- 动作速度与延时可调:逆功率动作延时应可整定(0.1s~10s),以适应不同电网公司的接入要求。响应时间(检测→指令发出)不应超过 500ms。
- 硬接点输出与冗余:除通信限发外,装置应至少提供 2 组独立硬接点(常开/常闭可配置),用于脱网控制和报警信号输出,确保通信故障时的保护可靠性。
- 等保与电磁兼容:装置应通过 GB/T 17626 系列电磁兼容试验,在变电站或工业现场的强电磁干扰环境下稳定运行。通信接口应具备隔离保护措施。
? 验收提示:现场验收时应模拟逆功率工况(如利用可调负载或逆变器测试模式),验证装置在 105% 逆功率定值下能否可靠动作,并检查事件记录的时间戳、功率值、动作类型是否准确完整。
光伏防逆流系统是分布式光伏"自发自用"模式下的必备安全控制设备。从检测原理看,系统通过高精度功率采样和方向判别算法,实时监测并网点功率流向;从控制策略看,负荷跟踪与动态限发是避免逆功率产生的根本手段,硬接点脱网则是最后一道安全防线。
在选型实施中,应重点关注检测精度、通信兼容性、动作速度和硬接点冗余四项核心指标,并结合 新能源AGC/AVC控制系统 或储能系统实现更精细化的功率管理。随着分布式光伏渗透率持续提升,防逆流技术将向智能化、预测化方向发展,为新型电力系统的安全稳定运行提供坚实保障。
? 总结:防逆流的核心是"测得准、判得快、控得稳"——高精度采样确保方向判别无误,毫秒级响应确保逆功率不持续,多重执行手段确保控制策略可靠落地。1700+项目案例表明,合理的防逆流配置可将逆功率事件发生率降至近乎为零。
