老旧变电站二次安防系统改造怎么做
来源：HZVOLT 时间：2026-10-19 14:30:25
老旧变电站二次安防系统改造怎么做_隔离加密升级与等保2.0整改
随着等保 2.0 与电力监控系统安全防护规定（国家能源局 14 号令）持续推进，大量 2015 年前投运的变电站面临二次安防系统改造需求。二次安防屏作为站端安全分区边界的核心载体，需要通过新增或升级安全设备实现合规接入。
一、 现状评估：老系统的问题清单
老旧变电站二次安防系统常见缺陷包括：未按生产控制大区与管理信息大区严格分区、纵向边界缺少加密认证装置、横向边界未部署正向/反向隔离装置、站内设备缺少安全监测与日志审计、交换机不支持访问控制与 VLAN 划分。
| 问题类别 | 典型表现 | 风险等级 |
|---|---|---|
| 安全分区不清 | I/II 区与 III/IV 区共用网络 | 高 |
| 纵向边界薄弱 | 明文传输、无身份认证 | 高 |
| 横向隔离缺失 | 管理网直接访问控制网 | 高 |
| 安全监测空白 | 无入侵检测、无日志审计 | 中 |
| 主机加固不足 | 操作系统弱口令、未打补丁 | 中 |
| 网络设备老旧 | 无 VLAN、无 ACL、无镜像口 | 中 |
二、 改造目标与技术路线选择
改造目标应围绕“安全分区、网络专用、横向隔离、纵向认证”十六字方针，确保站内 I/II 区与外部调度主站、管理信息大区之间的边界安全可控。
技术路线通常有两种：
路线 A：利旧升级。保留原有站控层网络架构，增加纵向加密装置、正向/反向隔离装置、网络安全监测装置，对老旧交换机进行 ACL/VLAN 配置改造。适用于网络架构基本合理、预算有限的站点。
路线 B：整体重构。重新划分 I/II 区，新增独立的安全接入区，部署双平面调度数据网，同步配置主机安全加固与日志审计系统。适用于等保三级及以上、验收要求严格的站点。
💡 选型建议：优先采用路线 A 降低停电窗口，仅在分区混乱或核心设备超役时采用路线 B。
三、 改造范围与利旧原则
| 设备/系统 | 利旧 or 更换 | 说明 |
|---|---|---|
| 站控层交换机 | 利旧 + 配置升级 | 开启 VLAN、ACL、端口镜像 |
| 调度数据网路由器 | 视情况更换 | 若不支持双平面需升级 |
| 纵向加密装置 | 新增或更换 | 必须满足国密算法与调度认证要求 |
| 正向/反向隔离装置 | 新增 | I/II 区与 III/IV 区边界必备 |
| 网络安全监测装置 | 新增 | 采集安防设备事件上送主站 |
| 主机安全加固 | 新增软件/授权 | 操作系统加固、防病毒、USB 管控 |
| 日志审计系统 | 新增 | 满足等保 2.0 审计要求 |
| 远动通信屏 | 利旧为主 | 规约和通道不满足时升级 |
四、 实施步骤与停电窗口安排
改造实施应遵循“先评估、后试点、再推广”的原则，典型工期 5~10 个工作日，停电窗口主要集中在纵向加密装置接入和交换机配置切改阶段。
| 阶段 | 主要工作 | 停电要求 |
|---|---|---|
| 1. 现场勘察 | 绘制网络拓扑、确认分区、清点设备 | 不停电 |
| 2. 方案设计 | 编制安全分区图、设备清单、割接方案 | 不停电 |
| 3. 设备采购 | 纵向加密、隔离装置、监测装置等 | 不停电 |
| 4. 离线配置 | 在新屏柜内完成装置预配置 | 不停电 |
| 5. 现场接入 | 串入纵向加密、部署隔离装置 | 短时停电 |
| 6. 通道联调 | 与调度主站联调加密隧道与规约 | 可带电 |
| 7. 等保测评 | 提交资料、配合测评机构整改 | 不停电 |

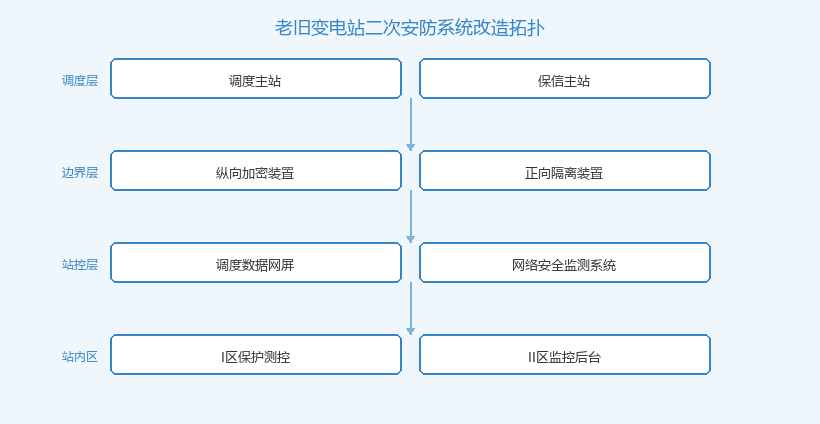

老旧变电站二次安防系统改造拓扑示意

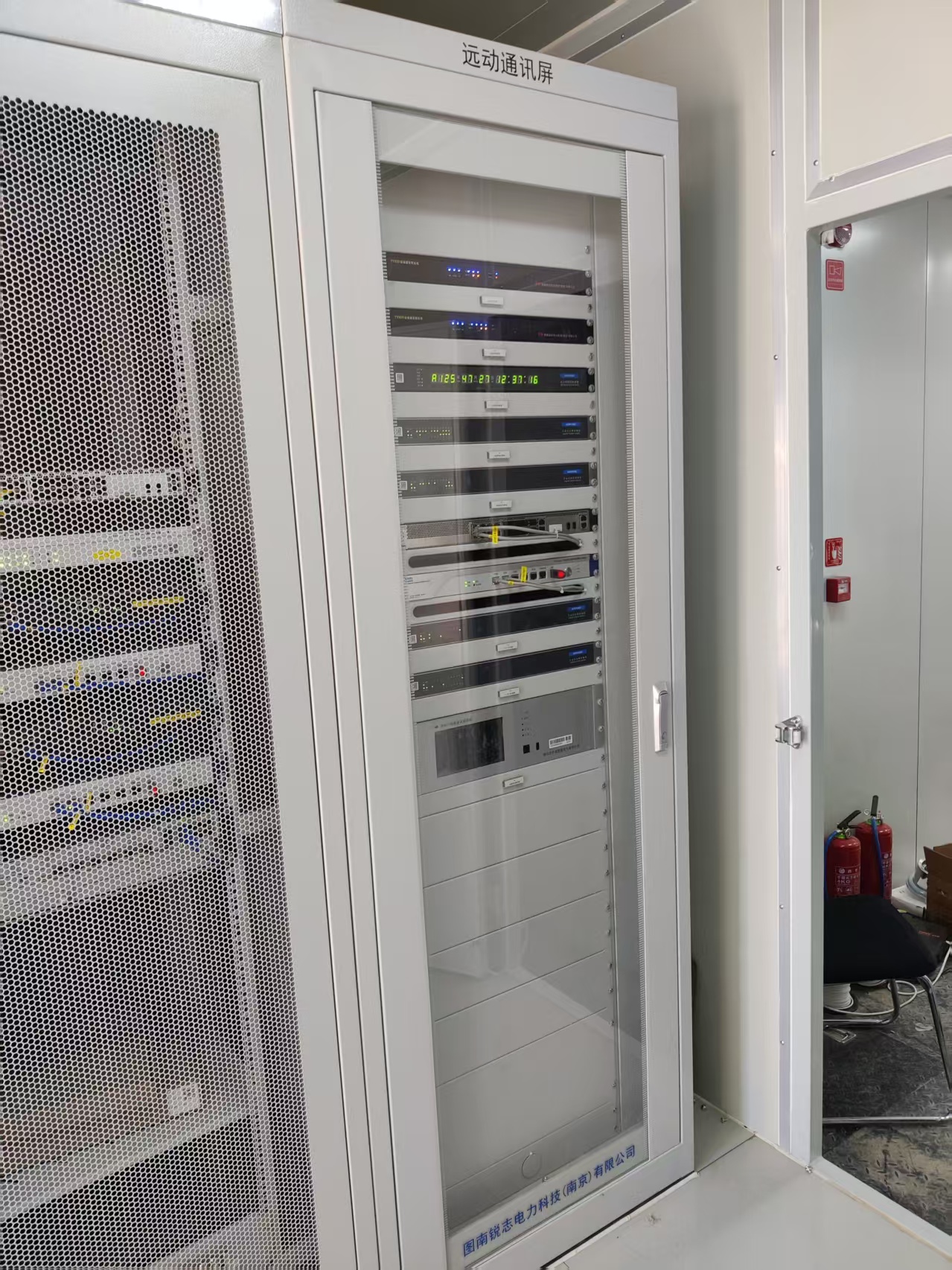

老旧变电站二次安防系统改造真实照片
五、 改造前后对比
| 指标 | 改造前 | 改造后 |
|---|---|---|
| 安全分区 | 分区模糊或缺失 | I/II 区与 III/IV 区严格隔离 |
| 纵向通信 | 明文或简单认证 | 国密加密隧道、双向认证 |
| 横向隔离 | 防火墙或未隔离 | 正/反向隔离装置 |
| 安全监测 | 人工巡检 | 自动采集、主动告警 |
| 日志审计 | 无集中审计 | 满足等保 2.0 要求 |
| 等保评级 | 难以通过测评 | 可达二级或三级 |
六、 风险控制与常见踩坑
风险一：加密装置证书过期或配置不一致。纵向加密装置需提前向调度主站申请证书，若证书链或隧道参数配置错误，会导致通道中断。
风险二：隔离装置策略过宽。正向隔离默认只开放必要端口，反向隔离必须采用专用数据摆渡机制，避免简单放行造成安全漏洞。
风险三：站内 VLAN 规划不合理。建议按 I 区、II 区、III 区分别划分 VLAN，并通过三层交换机或防火墙控制跨区访问。
风险四：忽视运维通道安全。厂家远程运维通道应经 VPN 或专用堡垒机接入，禁止直接暴露在互联网。
七、 总结
老旧变电站二次安防系统改造不是简单增加几台安全设备，而是需要从分区、边界、通信、监测、审计五个维度重新设计。合理的利旧策略和分阶段实施，可以在保障安全合规的同时，最大限度减少对运行的影响。
📌 改造成功的关键：以等保 2.0 和电力监控系统安全防护规定为底线，以实际运行分区为依据，做到“分区清晰、边界可控、通信加密、监测可溯”。
