什么是母线差动保护屏？母差保护比率制动原理

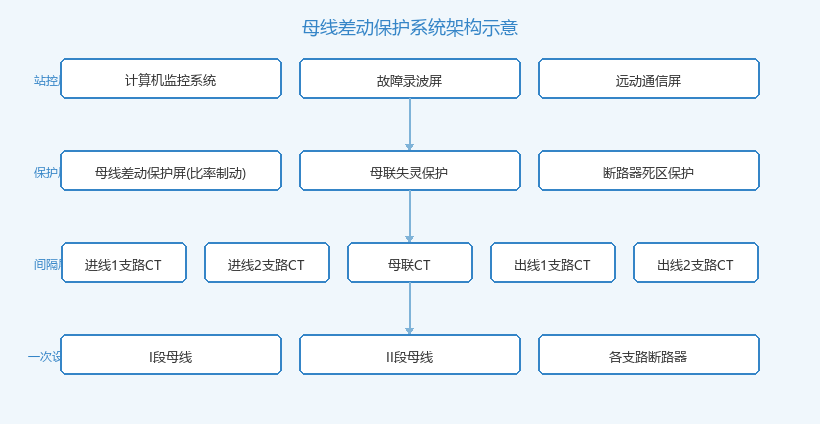

母线差动保护系统三层架构示意

📌 配置原则：按 GB/T 14285 规定，110kV 及以上电压等级母线应配置双套主保护（双重化配置），每套保护独立采集 CT、独立跳闸，确保单套保护故障时另一套仍能可靠动作。

• 快速切除母线故障：检测到差流超过制动特性门槛时，在 ≤20ms 内发出跳闸命令，切除故障母线上所有电源支路，防止短路电流持续烧毁母线设备
• 选择性隔离故障段：双母线接线时，仅切除连接在故障母线上的断路器，保持非故障母线正常运行，最大限度减少停电范围
• 后背保护衔接：母联失灵时，通过母联失灵保护延时跳开另一段母线，防止故障经母联断路器蔓延至全站，构成完整的故障隔离闭环

• 比率制动式差动保护：主保护功能，采用复式比率制动判据，差动动作电流 Id 与制动电流 Ires 满足 Id ≥ Kres×Ires + Idmin 时动作。制动系数 Kres 一般取 0.5~0.8，最小动作电流 Idmin 取 0.3~0.5 倍额定电流
• 母联失灵保护：母线保护发出跳闸命令后，若母联断路器在规定延时（通常 200~300ms）内仍流过故障电流，判定母联失灵，扩大跳闸范围至另一段母线
• 断路器死区保护：当故障发生在母联断路器与母联 CT 之间的死区时，母差保护可能无法正确判别，需通过死区保护逻辑延时切除相关母线
• CT 断线闭锁：检测到 CT 二次回路断线时，差流异常增大但制动电流不匹配，此时闭锁差动保护并发出告警，防止误动

💡 原理提示：比率制动特性的本质是——区外故障时各支路 CT 流过同一故障电流，差流理论上为零（仅剩不平衡电流），制动电流为各支路电流之和，制动量大、差动不动；区内故障时故障支路向母线注入电流，差流等于故障电流，制动电流较小，差动可靠动作。

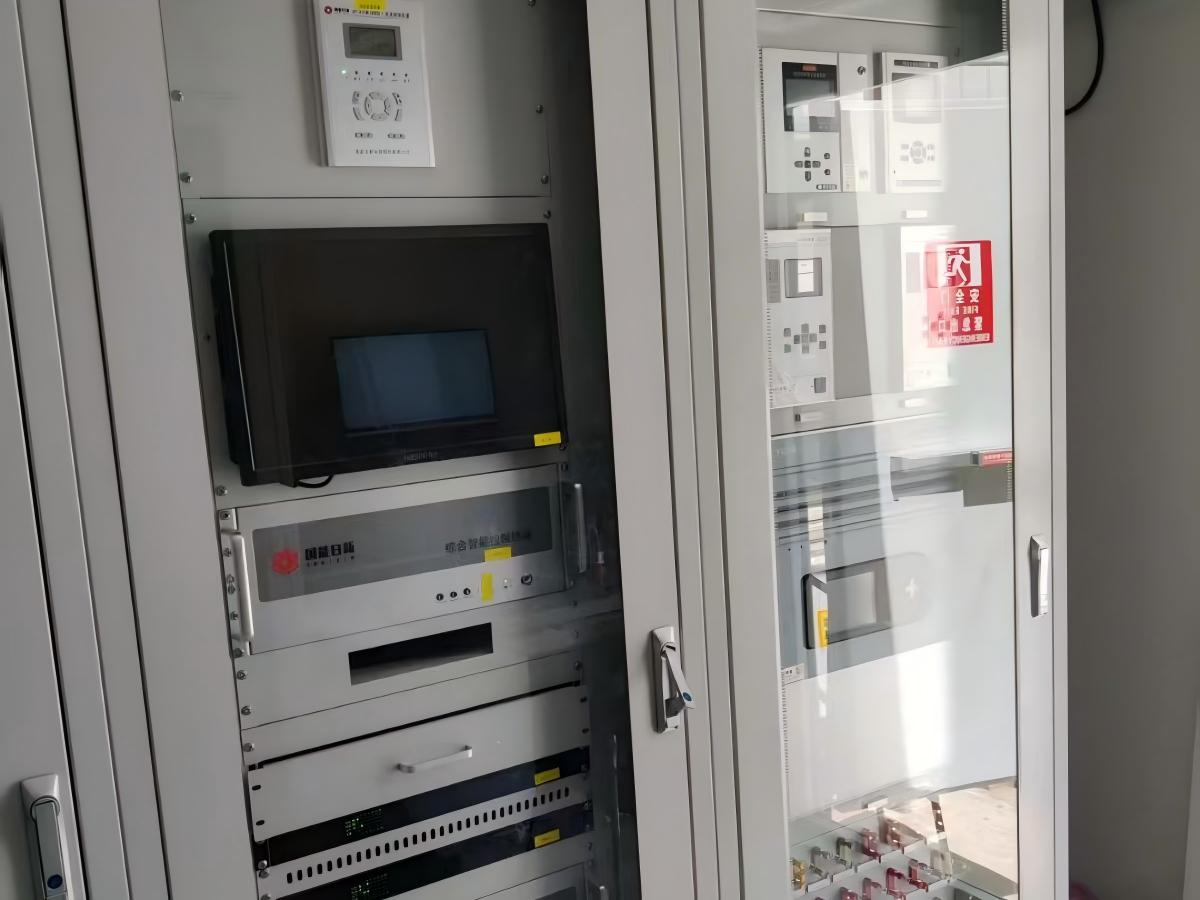

110kV变电站母线差动保护屏现场照片

• CT 配置与变比一致性：各支路 CT 变比应尽量统一（推荐相同变比），变比不一致时保护屏需支持变比补偿功能。CT 二次额定电流推荐 5A 或 1A，一次侧准确限值系数应满足系统最大短路电流下的误差要求（5P 或 10P 类，准确限值系数 ≥ 20）
• CT 极性校验：这是母差保护投运前最关键的校验项目。所有支路 CT 的极性方向必须一致（参考方向均为流入母线为正），否则差流恒为不平衡电流，区外故障即误动。校验方法：从一次侧注入试验电流，逐支路核对二次侧相位；或利用负荷电流法，在带电状态下比对各支路电流相位
• 隔离开关辅助接点可靠性：双母线接线的母差保护依赖隔离开关辅助接点判断各支路所属母线，接点接触不良或接线错误会导致差动组归属错误。验收时应逐个隔离开关进行倒闸操作试验，验证保护屏识别的运行方式与现场一致
• 双重化独立性：两套保护应使用独立 CT 二次绕组、独立跳闸回路、独立操作电源。验收时需做 CT 二次回路独立性试验、跳闸回路独立性试验，确认一套保护检修时另一套可独立运行
• 整定与联调测试：整定值需经调度审批，联调阶段在主变压器各侧、各线路、母联注入试验电流，验证差动动作特性曲线、CT 断线闭锁、母联失灵保护、死区保护逻辑的正确性，并核对 卫星时间同步系统 对时精度，确保 SOE 时间戳误差 ≤1ms

📌 验收判据：母差保护整组传动试验中，模拟区内故障应可靠动作（动作时间 ≤20ms），模拟区外故障（最大外部短路电流下）应可靠不动作（制动比 ≥0.8），CT 断线模拟应正确闭锁并告警。全部试验通过后方可投入运行。

• 定期核对各支路 CT 极性，尤其在新设备投运、CT 回路检修后，应做带负荷校验，确认差流值在正常范围（一般 ≤0.05IN）
• 每次母线倒闸操作后，核对保护屏识别的运行方式与实际一致，避免隔离开关辅助接点异常导致差动组错误
• 定期检查母联失灵保护、死区保护逻辑是否正常，母联断路器检修后做传动试验验证跳闸回路
• 结合 故障录波屏 记录分析母差保护动作事件，关注区外故障时的差流变化趋势，及时发现 CT 饱和或二次回路异常

📌 总结：母线差动保护屏以比率制动判据为灵魂，以 CT 极性正确为根基，以隔离开关跟踪与母联失灵逻辑为安全后背。选型时关注 CT 配置与变比、双重化独立性；验收时重点做极性校验与整组传动试验；运维时保持差流监视与倒闸后运行方式核对，才能在母线故障时做到毫秒级切除、选择性隔离、电网安全无忧。
