什么是局放在线监测系统？局放传感器如何选型

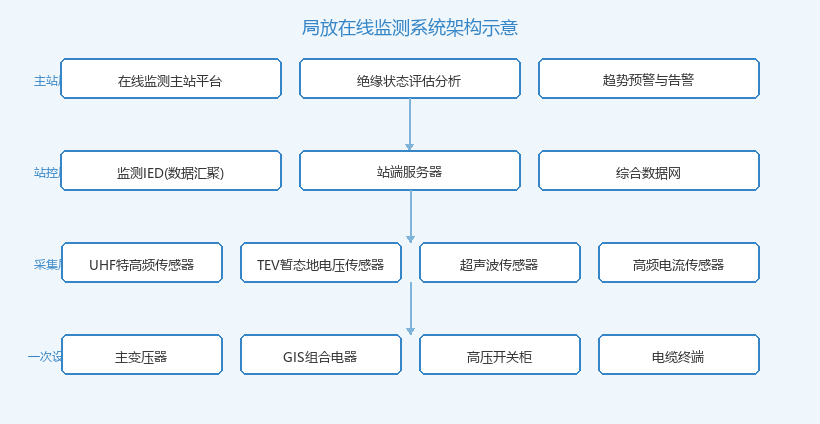

局放在线监测系统四层架构示意

📌 配置原则：按 DL/T 1259 规定，220kV 及以上变压器、GIS 设备应配置局放在线监测；110kV 重要变电站和新能源升压站推荐配置。监测系统应与 计算机监控系统屏 通信接口对接，实现告警联动。

• 提前发现绝缘缺陷：持续采集局放信号，在绝缘击穿前数周发现异常放电，发出预警指令，避免设备突发性损坏导致的非计划停电
• 定位放电源：多通道同步采集与时差定位算法相结合，精确定位放电点至绕组匝间、开关柜触头、电缆接头等具体部位，指导检修精准拆检
• 支撑状态检修决策：通过长期趋势分析，量化设备绝缘劣化速率，将定期检修转变为按需检修，减少不必要的停电试验和运维成本

• 多通道同步采集：监测 IED 支持多路传感器接入，同步采样率不低于 100MS/s（UHF 通道），确保时差定位精度。通道间同步误差 ≤2ns
• 放电模式识别：通过 PRPD（相位分辨放电谱图）分析，识别电晕放电、沿面放电、内部放电、悬浮放电等典型放电类型，不同类型对应不同绝缘缺陷机理
• 趋势分析与预警：存储历史数据，计算放电幅值、重复率、放电功率的趋势曲线，设置多级告警阈值（注意→异常→严重），自动触发告警推送
• 时差定位：利用多通道信号到达时间差（TDOA）算法，定位放电点空间位置，定位精度可达 ±0.5m（GIS 设备内）

💡 原理提示：局部放电产生的电磁波在 300MHz~1.5GHz 频段（UHF）能量最为集中，且该频段内背景噪声（无线电广播、移动通信）相对可控，因此 UHF 法在 GIS 和变压器局放检测中应用最广。TEV 法利用放电产生的暂态地电压（频率约 3~100MHz）在金属外壳上感应的电荷检测，适合开关柜等封闭设备。

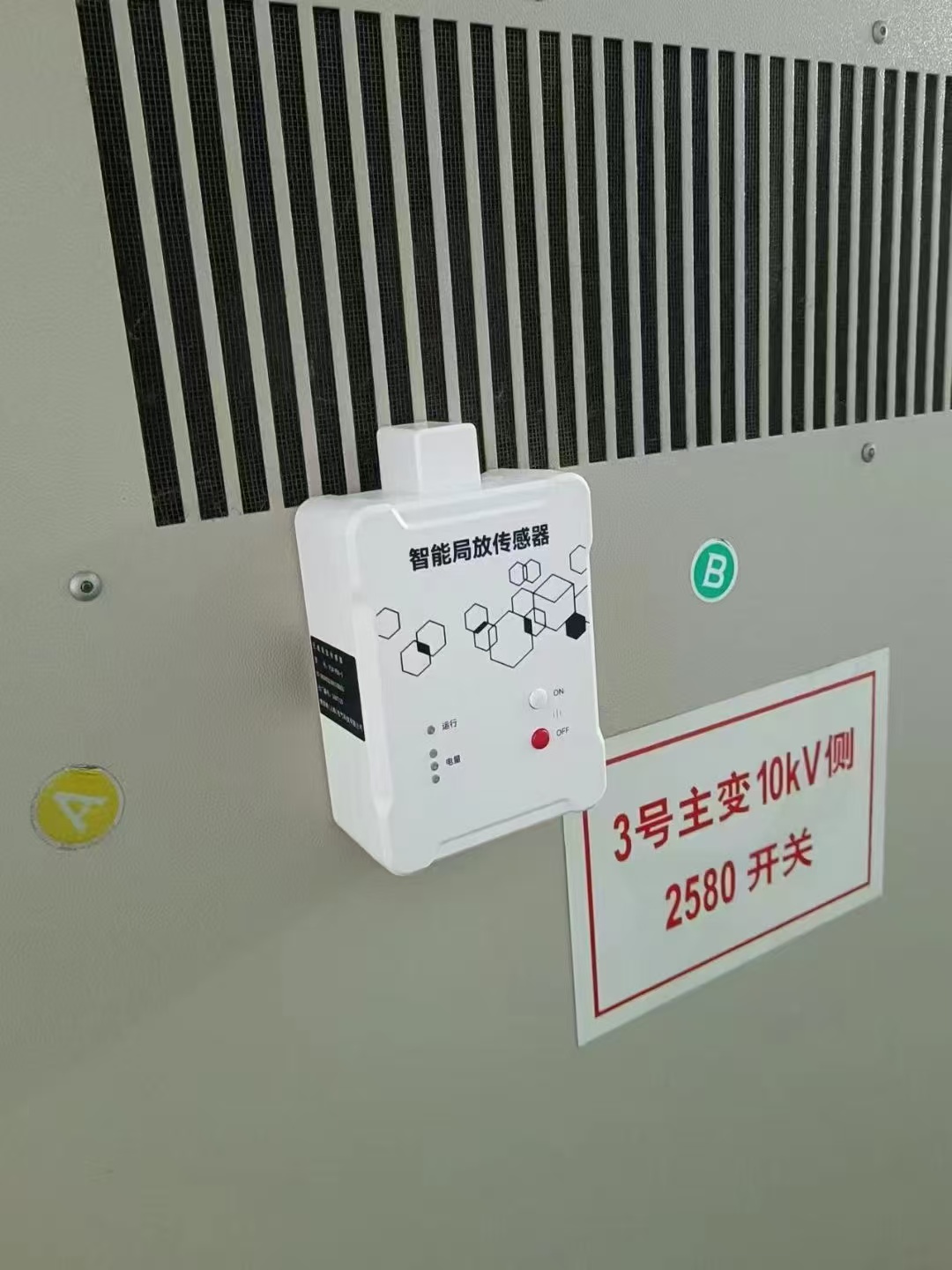

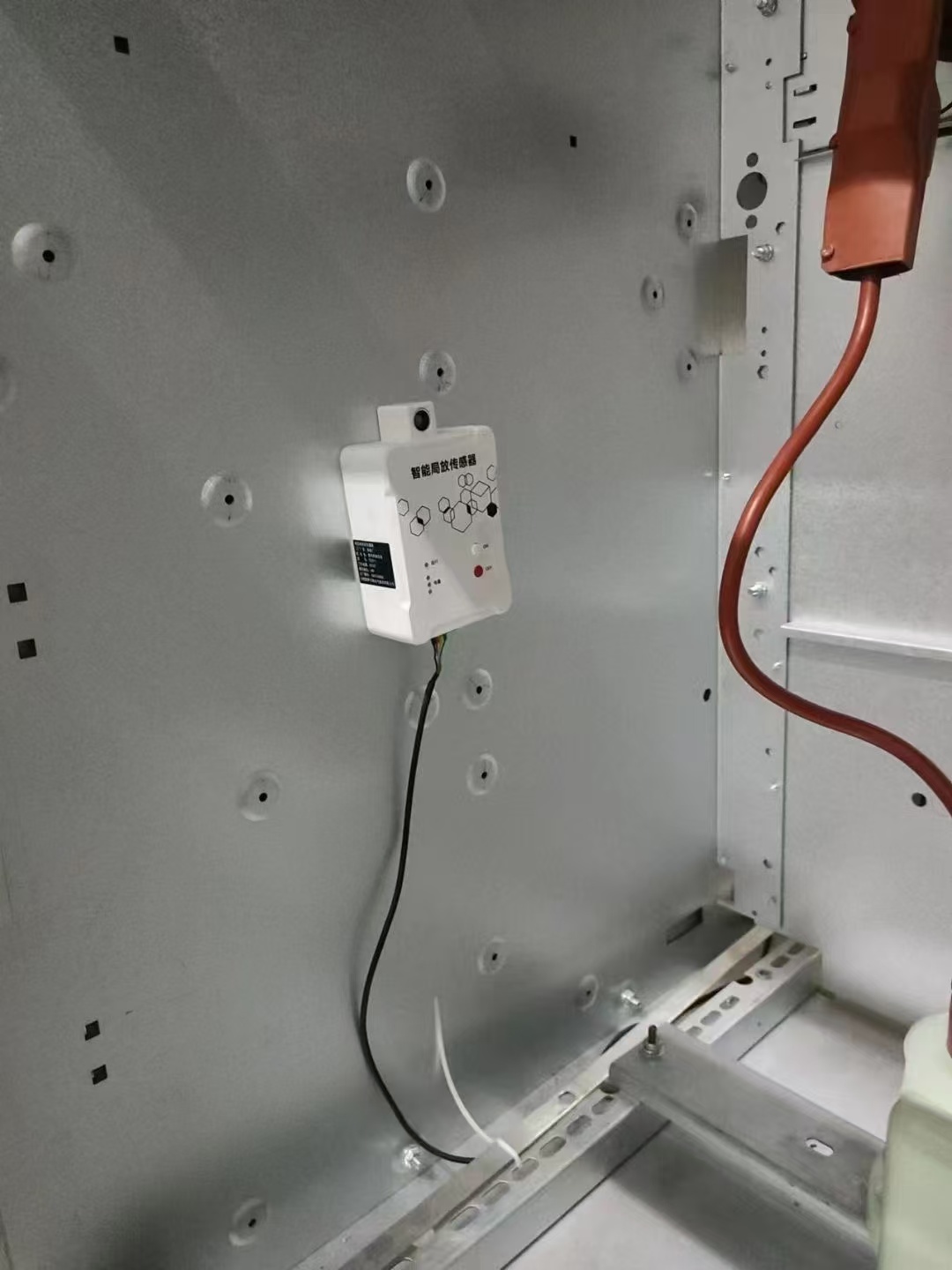

变压器局放传感器现场安装照片

• 传感器类型与频带匹配：根据监测对象选择传感器——变压器推荐 UHF（内置式）+ 超声波双模，GIS 推荐 UHF 内置式，开关柜推荐 TEV + 超声波双模。传感器检测频带需覆盖被测设备的典型放电频率范围，UHF 传感器频带不低于 300MHz~1.5GHz，TEV 传感器频带不低于 3~100MHz
• 抗干扰能力：变电站现场电磁环境复杂，传感器与采集系统需具备强抗干扰设计。验收时在设备正常运行状态下测试背景噪声水平，UHF 背景噪声应 ≤-60dBm，TEV 背景应 ≤20dB。监测 IED 需具备数字滤波、脉冲分组等抗干扰算法，能有效抑制无线电干扰、手机信号、站内电源噪声
• 数据通信与接口：监测 IED 上行通信推荐 IEC 61850 MMS 或 DL/T 860 标准协议，与站控层 计算机监控系统屏 和 卫星时间同步系统 对接，确保全站时间统一。验收时验证告警信息正确上送监控后台，时间戳与 故障录波屏 同步
• 告警阈值整定：阈值设置是局放监测的关键——过高则漏报，过低则误报。推荐三级阈值策略：注意级（放电幅值达到背景 2~3 倍，连续 24h 趋势稳定）、异常级（放电幅值达到背景 5 倍或趋势上升）、严重级（放电幅值达到背景 10 倍或趋势急剧上升，需停电检修）。阈值整定应参考 DL/T 1259 附录推荐值并结合现场实测背景调整
• 系统完整性与扩展性：验收时验证从传感器到主站的完整链路通畅，包括信号采集、特征分析、模式识别、告警推送、趋势存储全流程。系统应支持后期扩展传感器通道与接入新设备，预留 IED 通道余量不低于 30%。主站平台应支持 1700+ 项目案例中积累的放电模式库，具备自学习能力

📌 验收判据：注入已知模拟放电信号，验证全链路检测灵敏度（UHF ≤50pC、TEV ≤20dB 超过背景）；运行 72h 连续监测，背景噪声稳定无误报；模拟异常放电信号，三级告警正确触发并推送至监控后台；TDOA 定位偏差在 GIS 内 ≤0.5m、变压器 ≤2m。

• 定期检查传感器固定状态与电缆连接，TEV 传感器贴片脱落会导致信号衰减，UHF 天线松动会影响检测灵敏度
• 关注背景噪声水平变化，若背景噪声持续升高，排查站内是否有新增干扰源（如变频设备、无线电发射台），防止噪声掩盖真实放电信号
• 建立放电基线数据库，记录各设备正常运行的放电幅值与谱图特征，作为告警判断的参照基准
• 告警触发后，结合便携式检测设备做现场复测确认，避免单一系统误报导致不必要的停电检修

📌 总结：局放在线监测系统以传感器选型为根基，以模式识别与趋势分析为大脑，以三级告警阈值安全网为防线。选型时关注传感器频带匹配与抗干扰能力；验收时重点做灵敏度注入试验与 72h 稳定性测试；运维时保持背景噪声监测与基线数据库更新，才能在绝缘击穿前发出可靠预警，实现状态检修价值最大化。
