发电机保护测控屏工作原理、配置方案与整定要点
来源：HZVOLT 时间：2026-09-04 12:17:09
发电机保护测控屏（也称发电机保护屏、发电机保护测控一体屏）是水电站、火电厂、燃气电厂及分布式能源站中，用于保障发电机本体及引出线路安全运行的核心二次设备。它集保护、测量、控制、通信、事件记录于一体，下行直接接入发电机出口断路器、电压互感器、电流互感器及非电量信号，上行接入站控层监控系统与调度主站。本文结合 GB/T 14285、DL/T 671、DL/T 583 等标准，从工作原理、功能配置、保护整定、典型场景与验收要点五个维度展开，为发电机保护选型、调试与运维提供参考。
一、发电机保护测控屏的定义与核心作用
发电机保护测控屏是以微机保护装置为核心，配套电压/电流互感器二次回路、非电量输入回路、操作继电器箱、对时模块、通信接口与直流电源，安装在标准二次屏柜中的成套设备。其别称包括发电机保护屏、发电机综合保护测控屏、发电机主后备一体保护屏等。
其核心作用可概括为三点：第一，故障快速切除，在发电机内部或引出线路发生短路、接地、匝间短路等故障时，毫秒级动作跳开出口断路器并灭磁，限制故障扩大；第二，异常状态告警，对过负荷、过电压、低频率、过激磁、转子一点接地、逆功率等异常工况发出报警或延时动作；第三，运行数据上送，将发电机电压、电流、有功、无功、频率、温度等运行参数实时上传至计算机监控系统屏与调度主站，支撑无人值班与远程运维。
📌 标准依据：GB/T 14285《继电保护和安全自动装置技术规程》明确，容量 1MW 及以上发电机应配置纵联差动保护作为主保护；DL/T 671《发电机变压器组保护装置通用技术条件》规定了保护装置的功能、性能与试验要求。
二、发电机保护测控屏的主要功能配置
发电机保护测控屏的功能通常按"主保护 + 后备保护 + 异常保护 + 非电量保护 + 测控通信"五大模块划分。不同容量、不同接线方式的发电机，其保护配置深度有所差异，但核心功能基本一致。
1. 主保护——纵联差动保护。发电机纵差保护是发电机定子绕组及其引出线的快速主保护，按环流法原理比较发电机机端电流与中性点电流。当区内发生相间短路或严重匝间故障时，差流超过启动值即瞬时动作，动作时间一般 ≤30ms。为提高灵敏度，现代微机差动保护采用比率制动特性，并配置二次谐波制动或波形识别判据，防止变压器空载合闸励磁涌流导致误动。
2. 后备保护——相间过流、接地保护。发电机后备保护用于主保护或断路器拒动时的远后备，包括过电流保护、复合电压闭锁过流、负序过流、低阻抗保护、定子接地保护、转子接地保护等。对于中小容量发电机，常采用三段式过电流保护；对于大型机组，还需配置失磁保护、失步保护、逆功率保护等。
3. 异常运行保护。包括发电机低频保护、过频保护、过电压保护、低电压保护、过激磁保护、过负荷保护、转子表层负序过负荷保护等。这些保护按异常程度分级动作：轻微异常发告警，严重异常延时切机，极端异常瞬时切机。

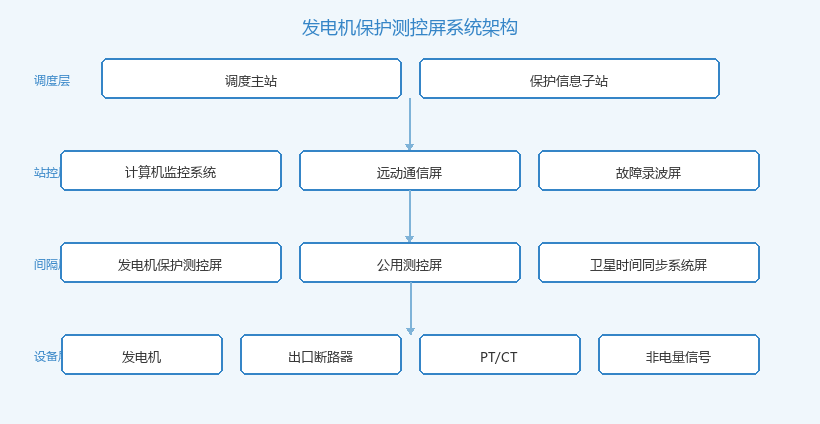

发电机保护测控屏系统架构与信息流向示意
4. 非电量保护。非电量信号主要包括发电机轴承温度过高、绕组温度过高、油位异常、瓦斯动作、振动超限、励磁系统故障等，经非电量重动继电器或直接接入保护装置开入，按设定的延时或瞬时出口跳闸。
5. 测控与通信功能。测控部分完成发电机电压、电流、有功、无功、功率因数、频率、电度等电气量采集，以及断路器位置、隔离开关位置、压力接点等开关量采集；通信部分支持 IEC 61850 MMS/GOOSE、IEC 60870-5-103/104、Modbus 等协议，接入站控层远动通信屏与保护信息子站系统。
三、发电机保护测控屏的工作原理
发电机保护测控屏的工作原理可分为"采样 → 计算 → 判据 → 出口 → 上送"五个环节。电流互感器与电压互感器将一次大电流、高电压变换为二次标准信号（通常 1A/5A、100V/57.7V），经交流输入模块滤波、采样保持后送入 A/D 转换器；微机保护装置以每周波 64~128 点的采样率对模拟量进行离散采样，通过傅里叶算法提取基波分量与各次谐波分量。
保护算法层面，纵差保护通过比较机端侧与中性点侧电流相量和，形成动作电流与制动电流；当动作电流大于制动电流对应的动作边界时保护出口。对于定子接地保护，中小型机组常采用基波零序电压法，大型机组则采用注入式 20Hz 低频电源或三次谐波电压比率法，以覆盖 100% 定子绕组接地故障。
测控算法层面，装置对三相电压、电流进行同步采样，计算正序、负序、零序分量，进而得到有功、无功、功率因数、频率等运行参数。事件顺序记录（SOE）功能以毫秒级精度记录保护动作、开关变位、告警信号，并通过卫星时间同步系统屏获取统一时标。
💡 工程提示：发电机差动保护 CT 选型至关重要，两侧 CT 应选用同型号、同变比、同准确级（推荐 5P 级或 TP 级），变比误差与角差应满足 GB/T 14285 要求，否则区外故障时易产生不平衡差流导致误动。
四、发电机保护测控屏与主变保护屏的分工
在发电机-变压器组接线方式下，发电机保护测控屏与主变保护屏存在明确的分工界面。发电机保护测控屏负责发电机定子绕组、引出线、出口断路器以内的故障；主变保护屏负责主变压器本体、高压侧套管及引出线的故障。两者通过 GOOSE 网络或硬接线实现失灵保护、联跳、闭锁等配合逻辑。
典型配合示例：当发电机差动保护动作而出口断路器失灵时，发电机保护测控屏向主变保护屏发失灵联跳信号，主变保护屏延时动作跳开主变高压侧断路器，防止故障电流持续冲击主变。对于单元接线的大型机组，还需配置发电机-变压器组差动保护，作为发变组整体的主保护，此时发电机纵差保护与主变差动保护形成双重化配置。

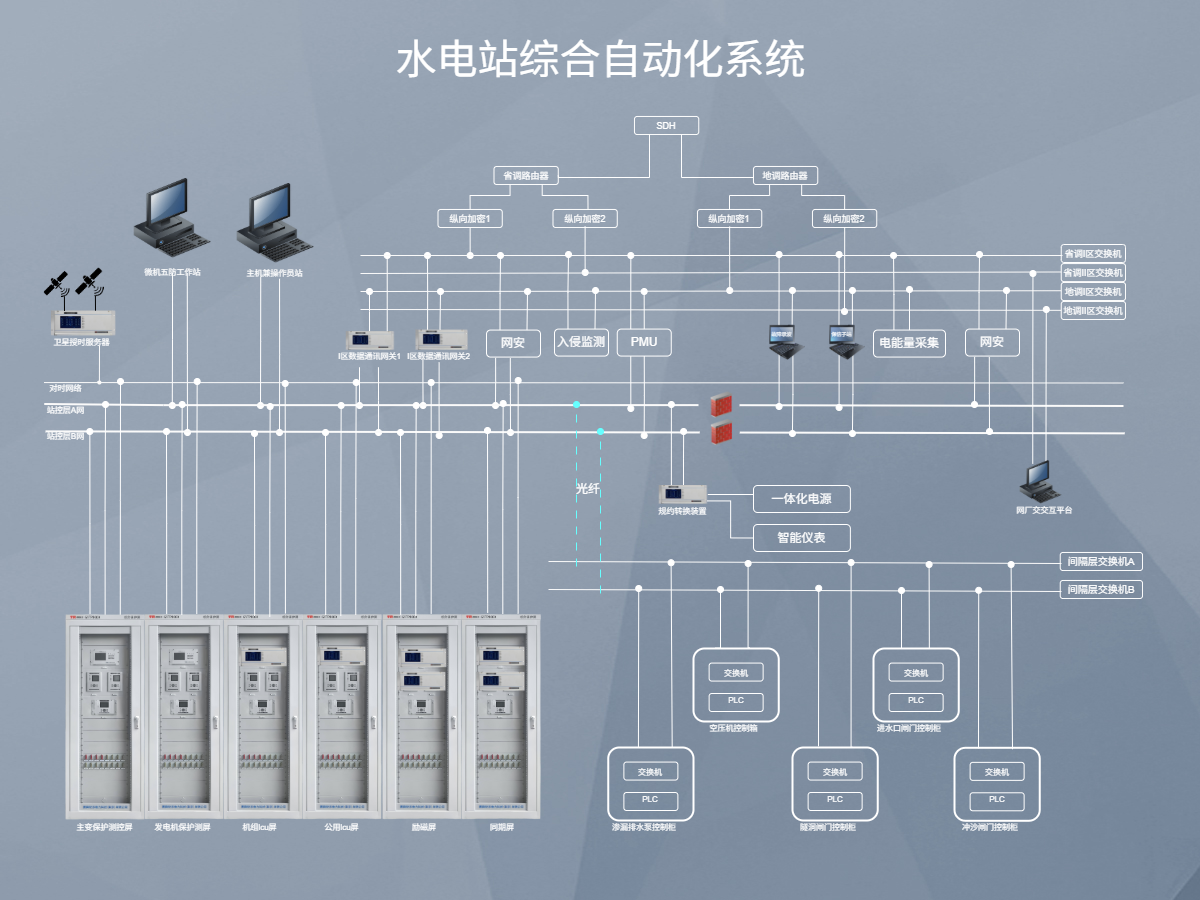

水电站发电机保护测控屏应用组网图
五、典型应用场景与配置差异
场景一：小型水电站（单机容量 1~10MW）。多采用"发电机保护测控屏 + 主变保护屏"分屏配置，发电机保护以纵差、过流、过负荷、过电压、低频保护为主，非电量保护含轴承温度、绕组温度、励磁故障。测控功能与保护装置一体化，经 IEC 103/104 上送监控系统。
场景二：中型水电站（单机容量 10~50MW）。保护配置趋于完整，纵差保护采用比率制动+二次谐波制动，后备保护增加复合电压闭锁过流、负序过流、定子接地保护、转子一点接地保护，非电量保护独立配置出口继电器。屏内常集成故障录波屏接口或独立组屏。
场景三：大型水电站/火电厂（单机容量 100MW 及以上）。按双重化原则配置两套独立的发电机保护测控屏，每套屏包含完整的主保护与后备保护，CT、PT、直流电源、跳闸回路均相互独立。同时配置失磁保护、失步保护、逆功率保护、过激磁保护、100% 定子接地保护等高级功能。
场景四：分布式能源与余热发电。容量较小但并网要求严格，发电机保护测控屏除常规保护外，还需具备防孤岛保护、频率电压异常解列、逆功率保护等功能，满足 GB/T 19964 等并网标准。
六、选型与工程验收要点
发电机保护测控屏选型应重点关注以下五个方面：
1. 保护功能完整性。确认纵差保护、过流保护、过负荷保护、过电压保护、低频保护、定子接地保护、转子接地保护、非电量保护是否满足机组容量与电网接入要求；大型机组需核查失磁、失步、逆功率、过激磁等高级功能。
2. 硬件平台可靠性。优先选择双 CPU 或 DSP+ARM 架构，A/D 分辨率 ≥16bit，采样率 ≥64 点/周波，开入开出容量满足现场需求，直流电源支持 110V/220V 自适应。
3. 通信协议兼容性。确认支持 IEC 61850、IEC 103/104、Modbus 等协议，能够与现有公用测控屏、远动通信屏、保护信息子站无缝对接。
4. 对时与事件记录。支持 IRIG-B、SNTP、IEEE 1588 等多种对时方式，SOE 分辨率 ≤1ms，故障录波接口标准统一。
5. 电磁兼容与防护等级。装置应通过 GB/T 14598 规定的 EMC 试验，屏柜防护等级满足 IP30 及以上，端子排、接地、屏蔽符合 DL/T 5136 要求。
📌 验收判据：发电机纵差保护动作时间应 ≤30ms，定值误差 ≤5%；过流保护动作值误差 ≤5%，动作时间误差 ≤2% 或 40ms；SOE 分辨率 ≤1ms；所有出口继电器传动试验应 100% 正确。
七、总结
发电机保护测控屏是发电机安全运行的最后一道防线，其设计核心在于"主保护快速灵敏、后备保护可靠配合、异常保护分级动作、测控通信完整上送"。在 1700+ 项目实践中，我们建议：小型机组优先采用保护测控一体化方案以节约成本；中大型机组按双重化原则配置，确保单套装置故障时不降低保护水平；所有机组均应接入统一的故障录波与保护信息管理系统，便于故障后分析与调度考核。
选型时还需结合励磁系统、调速系统、主变保护、同期装置、电能质量在线监测屏等二次设备进行整体规划，避免保护死区与配合失当。合理的整定计算、规范的二次接线、完整的调试试验，是发电机保护测控屏长期可靠运行的根本保障。
