水电站无人值守自动化系统改造方案
来源：HZVOLT 时间：2026-09-04 12:23:15
水电站无人值守自动化系统是指在水电站现场无需长期值守人员的情况下，通过计算机监控系统、现地控制单元（LCU）、工业通信网络、安防系统与远程运维平台的整体协同，完成机组监视、自动控制、闸门调度、故障报警与安全联锁的综合系统。对于建设年代较早、设备老化、自动化程度低的水电站，进行无人值守改造是提升运行效率、降低人工成本、保障生产安全的关键路径。本文结合 DL/T 5065、DL/T 5191、GB/T 50547 等标准，从改造需求、系统架构、核心设备、实施步骤与验收要点五个维度展开。
一、为什么要进行无人值守改造
传统水电站通常采用"就地值守 + 定期巡检"的运行模式，值班人员负责机组启停、负荷调整、闸门操作、设备巡视与异常处理。这种模式存在三个突出问题：一是人力成本高，偏远山区水电站招聘与培训值班人员困难；二是响应速度慢，夜间或恶劣天气下故障处理延迟；三是数据分散，运行记录依赖人工抄表，难以为状态检修与优化调度提供数据支撑。
无人值守改造并不是取消人员参与，而是将常规监视、自动控制、数据采集、异常报警等工作交由自动化系统完成，运行人员通过集控中心或移动端实现远程集中管理。改造后，水电站可实现有人值班、无人值守或少人值守的运行模式，具体取决于电站规模、电网调度要求与地方监管规定。
📌 政策背景：国家能源局及各地水利部门对小型水电站逐步推进"无人值班、少人值守"改造，部分省份已将无人值守能力纳入水电站安全生产标准化评级要求。
二、无人值守自动化系统的核心架构
典型的水电站无人值守自动化系统采用"调度层 + 集控层 + 站控层 + 现地层"四层架构。调度层为电网调度机构或流域调度中心，通过调度数据网获取电站运行数据并下发控制指令；集控层为区域集控中心或运维中心，实现对多座水电站的集中监控；站控层部署计算机监控系统屏、操作员站、工程师站、历史数据服务器等；现地层由现地控制单元（LCU）、PLC、智能仪表、传感器与执行机构组成。

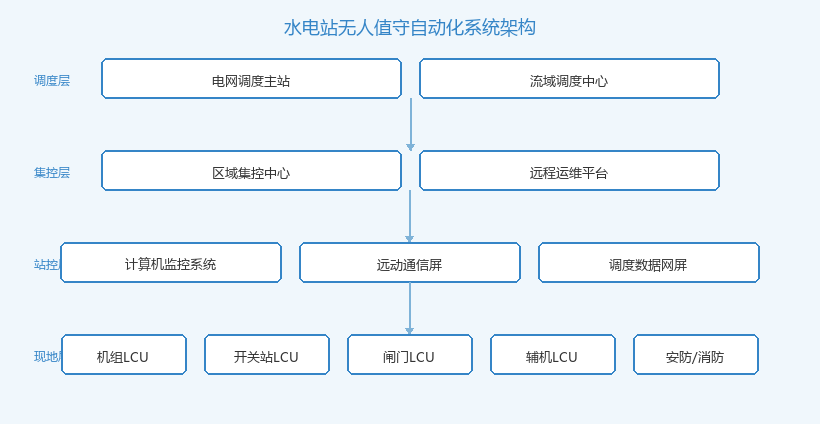

水电站无人值守自动化系统四层架构示意
站控层与现地层之间的通信通常采用工业以太网或光纤自愈环网，关键控制回路保留硬接线作为后备。现地控制单元按控制对象分为机组 LCU、开关站 LCU、闸门 LCU、公用设备 LCU 等，分别负责不同区域的实时控制与数据采集。所有 LCU 通过统一的通信协议与计算机监控系统互联，实现全站数据共享与协调控制。
三、水电站无人值守改造方案涉及的主要系统与设备
水电站无人值守改造不是单一设备更换，而是多个系统的协同升级。核心改造内容通常包括以下七个方面：
1. 计算机监控系统升级。将老旧的单片机监控或单板机监控替换为基于工业以太网与分布式数据库的现代监控系统，支持多操作员站冗余、历史数据归档、报表自动生成、Web 远程浏览等功能。监控系统应支持 IEC 61850、IEC 60870-5-104 等标准协议，便于与调度主站对接。
2. 现地控制单元（LCU）改造。LCU 是无人值守系统的"神经末梢"，负责采集机组、开关站、闸门、辅机的运行数据并执行控制命令。改造时应根据设备重要性配置冗余 CPU、冗余电源、冗余通信口，关键 I/O 点采用双通道采集，确保单点故障不影响系统运行。
3. 机组自动控制与优化。在机组 LCU 中嵌入自动发电控制（AGC）、自动电压控制（AVC）、一键启停、负荷优化分配等功能，实现机组在远程指令下的自动启停与有功/无功调节。调速系统、励磁系统、主阀/导叶系统需与 LCU 实现深度联动。
4. 闸门与辅机自动化。闸门系统改造包括开度检测、水位流量联动、远程启闭控制、故障保护等；辅机系统包括技术供水、排水、空压机、油系统、通风空调等的自动控制与状态监测。通过统一的辅机控制 PLC 或 LCU，实现辅机设备的自动轮换与故障切换。
5. 远程通信与调度接入。通过远动通信屏与调度数据网屏，将电站遥测、遥信、遥控、遥调数据上送调度主站，并接收调度下发的 AGC/AVC 指令。通信通道应具备主备冗余能力，关键数据通过纵向加密认证装置保障安全。
6. 安防与消防系统升级。部署AI视频监控系统、门禁管理、火灾自动报警、环境监测（温湿度、水浸、有害气体）等设备，实现电站周界、主厂房、高压室、闸门等关键区域的实时可视化管理。安防系统应与计算机监控系统联动，异常情况自动推送报警并联动录像。
7. 二次安防与等保合规。按照电力监控系统安全防护规定，划分生产控制大区与管理信息大区，部署防火墙、横向隔离装置、二次安防屏、纵向加密认证装置、网络安全监测装置等，确保无人值守系统满足等保 2.0 与电力二次安防要求。
💡 工程提示：老旧电站改造常面临一次设备老化、资料缺失、停机窗口有限等问题。建议采用"分阶段、分区域"实施策略：先完成站控层与 LCU 改造，再逐步推进辅机、闸门、安防系统升级，避免一次性全站停机带来的发电损失。
四、水电站自动化改造实施的关键技术
无人值守改造的成功实施依赖几项关键技术。第一是统一时钟同步，全站 LCU、保护装置、故障录波、计算机监控系统需通过卫星时间同步系统屏获取统一时标，确保 SOE 事件顺序记录、故障波形、保护动作时间的可比性。第二是通信协议标准化，优先采用 IEC 61850 实现站控层与间隔层设备互联， legacy 设备通过规约转换器或保护信息子站系统接入。第三是数据冗余与自愈，关键网络采用光纤环网或双星型冗余结构，单点链路故障时自动切换时间应 ≤50ms。
第四是联动控制策略，例如洪水期水位超限自动开启全部闸门、机组过速自动关导叶并跳闸、火灾报警自动切除相关区域电源并启动排烟风机等。这些策略需要在 LCU 与监控系统中进行严格的安全联锁设计，防止误动。第五是移动运维与远程诊断，通过 VPN 或专用运维通道，授权人员可在移动端查看电站运行状态、接收报警、查看历史曲线，提升运维响应速度。

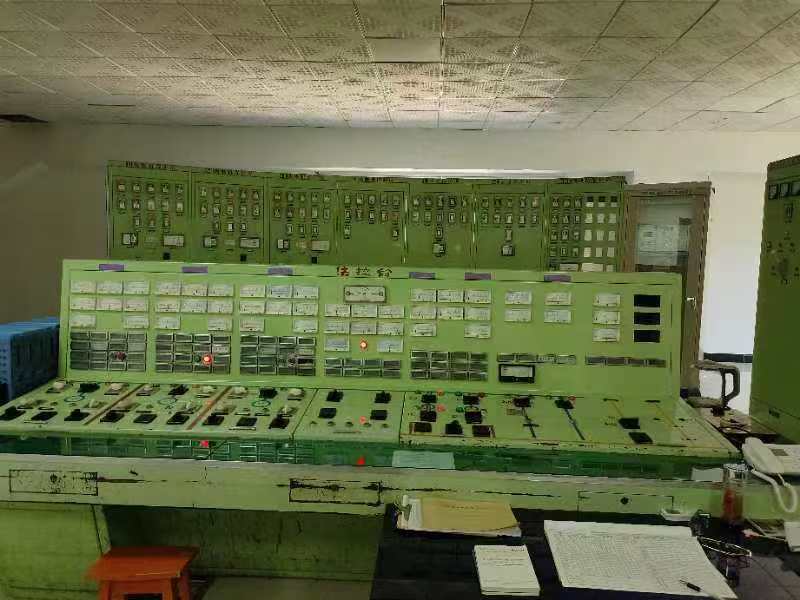

水电站集控中心/现地LCU柜/闸门自动化现场照片
五、与新建站的差异：老旧电站改造的特殊考量
与新建水电站相比，老旧电站无人值守改造存在四个特殊难点。一是一次设备兼容性差，早期断路器、隔离开关、调速器、励磁系统可能缺乏通信接口，需要通过增加传感器、改造操作回路或局部更换设备解决。二是二次接线混乱，多年改扩建导致图纸与实际接线不符，改造前必须进行详细的现场查线与图纸校核。三是停机窗口有限，改造应充分利用枯水期或电网负荷低谷期，关键设备采用预装式屏柜缩短现场安装时间。四是人员培训与制度转型，从"就地值守"转向"远程集控"，需要同步修订运行规程、应急预案与运维管理制度。
在改造方案设计中，应优先保留运行可靠的一次设备，重点升级二次系统与自动化平台；对于达到报废年限或存在严重安全隐患的设备，应结合改造同步更换。此外，电力微机五防系统的完善是无人值守电站安全运行的前提，必须确保所有遥控操作具备可靠的防误闭锁逻辑。
六、水电站自动化典型改造实施步骤
一个完整的水电站无人值守改造项目通常按以下步骤推进：
步骤一：现状调研与需求分析。梳理电站装机容量、机组台数、主接线方式、现有自动化水平、一次设备状态、通信条件、安防现状，明确改造目标与验收标准。
步骤二：方案设计与设备选型。确定系统架构、LCU 配置、网络拓扑、安防方案、通信协议、电源方案，编制设备清单与施工图。
步骤三：工厂测试（FAT）。在设备出厂前对 LCU、监控系统、通信设备进行联调测试，验证控制逻辑、通信协议、画面组态、报警功能，减少现场调试风险。
步骤四：现场安装与调试。按区域分阶段安装屏柜、敷设电缆、接入一次设备，完成单点调试、分系统调试、整组传动与带负荷试验。
步骤五：试运行与验收。进行不少于 72 小时的连续试运行，验证系统稳定性、遥信遥测准确率、遥控成功率、报警响应时间、联动控制正确性，形成验收报告。
七、验收与运维要点
无人值守改造验收应重点关注六个方面：
一是功能验收，包括四遥功能、AGC/AVC 功能、一键启停、闸门自动控制、安防联动等是否按设计实现；
二是性能验收，遥信变位响应时间 ≤2s，遥控执行时间 ≤4s，SOE 分辨率 ≤1ms，网络切换时间 ≤50ms；
三是安全验收，二次安防设备部署、安全分区、访问控制、日志审计是否符合等保要求；
四是可靠性验收，关键设备冗余配置、UPS 供电时间、直流电源切换是否正常；
五是资料移交，包括竣工图、接线图、软件备份、操作手册、维护手册；
六是人员培训，确保集控中心运行人员熟练掌握新系统的操作与应急处置。
📌 验收判据：遥控成功率应 ≥99.9%，遥测合格率 ≥99%，遥信正确率 ≥99.9%，AGC/AVC 调节精度满足电网调度考核要求，安防系统报警漏报率应接近 0。
八、总结
水电站无人值守自动化系统改造是一项涉及监控、通信、控制、安防、管理等多专业的系统工程。其核心在于通过计算机监控系统与 LCU 的升级，实现设备状态可观、运行数据可测、机组负荷可调、闸门与辅机可控，最终达到少人值守或无人值守的运行目标。
在 1700+ 项目实践中，我们建议老旧电站改造坚持"安全可靠、分步实施、利旧增效"的原则：一次设备状态良好则保留，二次系统落后则重点升级，通信与安防必须按最新标准补齐。同时，应建立完善的远程运维体系与应急预案，确保无人值守不是"无人管理"，而是"集中高效管理"。
