弧光保护配置方案
来源：HZVOLT 时间：2026-09-21 15:34:49
弧光保护按什么标准配置：DL/T 与国标要求及验收整改清单
弧光保护的配置依据不是单一标准，而是"国标定原则、行标定指标、企业反措定配置"三层要求的叠加。工程中最常见的返工不是装置选错，而是标准条款与现场配置对不上：标准要求弧光与过流双判据，现场却按单光模式投运；标准要求覆盖母线室、断路器室、电缆室，现场只在电缆室粘了两只传感器；标准要求动作时间毫秒级，现场却因出口继电器选型把时间拖到几十毫秒。本文按"标准体系 → 条款拆解 → 配置清单 → 常见不符合项 → 验收资料"的顺序逐条拆开，供设计、成套与验收阶段直接对照使用。
一、适用标准体系与强制性要求
弧光保护（电弧光保护）在标准体系中属于中低压开关柜母线保护的范畴，配置时需同时满足下列标准与文件，缺一项都可能在验收环节被提出整改：
| 标准号 | 标准名称 | 对弧光保护的约束内容 |
|---|---|---|
| GB/T 14285-2006 | 继电保护和安全自动装置技术规程 | 保护配置原则、双重化要求、保护范围与配合 |
| GB/T 14598.302-2016 | 弧光保护装置技术要求 | 装置功能、弧光判据、动作时间、抗干扰与试验方法 |
| DL/T 5153-2014 | 火力发电厂厂用电设计技术规程 | 厂用中压开关柜母线保护的配置原则 |
| DL/T 478-2013 | 静态继电保护及安全自动装置通用技术条件 | 装置通用技术要求、环境与电磁兼容 |
| DL/T 5136-2012 | 火力发电厂、变电站二次接线设计技术规程 | 传感器布线、端子分配、跳闸回路设计 |
| 电网公司反事故措施 | 开关柜弧光保护专项反措要求 | 新建/改造开关柜弧光保护的强制配置范围与投运要求 |
📌 强制性提示：国家标准与行业标准给出的是底线要求。实际审图与验收中起决定作用的，往往是电网公司反事故措施细则与设计院的标准化配置图册——后两者对配置范围、传感器数量、双判据的要求通常更严格、更具体。

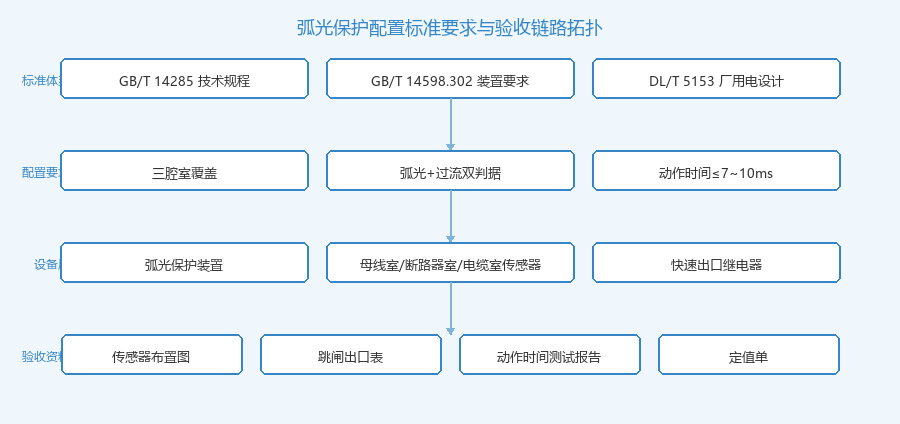

图 1：弧光保护配置标准要求与验收链路拓扑
弧光保护传感器现场安装照片
二、标准条款逐项拆解
1. 配置范围。标准与反措要求，中压开关柜母线室、断路器室、电缆室三个腔室属于弧光短路高发区域，新建及改造项目应按柜配置弧光保护系统或保留独立母线弧光保护装置，不得仅以过流保护替代。容量大、母线长的场合，弧光保护应与母线差动保护屏、主变保护屏的后备保护配合，作为母线故障的快速主保护。
2. 判据逻辑。装置应具备弧光判据与过流判据，主保护采用双判据"与"逻辑出口；仅弧光单判据出口只能作为特殊工况下的备用方式，且必须可投退。弧光判据的动作阈值应可整定，一般要求在较弱光强下仍能可靠动作，同时可靠躲过检修照明与自然光干扰。
3. 动作时间。从弧光发生到跳闸出口的总时间，工程上一般要求 ≤7~10ms，其中光信号采集与判断 ≤1ms、逻辑判断 ≤5ms、出口分闸 ≤4ms。这一指标是弧光保护区别于后备保护的核心价值——开关柜内弧光短路持续时间每增加 10ms，柜体与母排的损伤程度显著上升。
4. 传感器配置与布置。弧光传感器数量与安装位置应在成套图纸上明确：每个被监测腔室不少于 1 只；母线室沿母线长度方向按间隔或按长度均匀布置；传感器朝向母排接点、隔离开关触头等易发生弧光短路的部位。光纤应采用阻燃型，弯曲半径满足光纤自身要求，不得与动力电缆同槽敷设。
5. 跳闸出口与联跳。跳闸出口应能跳开故障段进线或本段母联开关；采用分柜配置方案时，母线室故障须由相关柜装置经联跳逻辑实现，联跳回路的可靠性应通过通道监视或自检回路保证。出口继电器应选用动作时间短、返回系数稳定的快速中间继电器，避免因继电器环节拖长总动作时间。
6. 报警与信息上送。装置应具备传感器断线告警、通道异常告警、装置自检异常告警，并可通过通信接口上送站控层，经计算机监控系统屏统一展示。报警信息应纳入统一对时（站内由卫星时间同步系统屏提供时钟源），保证事件顺序记录（SOE）的时间分辨率满足运行分析需要。
三、对照标准的配置清单
| 标准要求 | 对应设备 / 参数 | 现场落地方式 |
|---|---|---|
| 三腔室覆盖 | 每柜 2~3 只弧光传感器 | 断路器室、电缆室各 1 只；监测母线室时增设母线室传感器 |
| 双判据出口 | 弧光 + 过流"与"逻辑，电流门槛可整定 | 电流门槛按额定电流 1.2~1.5 倍整定并出定值单 |
| 动作时间 ≤7~10ms | 快速出口继电器 + 短延时逻辑 | 出厂做时间测试并出具报告，现场用录波或测试仪复核 |
| 母线故障跳进线/母联 | 跳闸出口矩阵 + 联跳回路 | 出联跳逻辑图与端子表，逐路核对出口目标开关 |
| 传感器布线规范 | 阻燃光纤，独立走线槽 | 与动力电缆分层、与直流回路分槽，弯曲半径合规 |
| 告警与信息上送 | 断线告警、通道异常、装置自检 | 接入站控层监控，纳入统一对时 |
| 电磁兼容与抗干扰 | 满足 DL/T 478 通用技术条件 | 提供型式试验报告，现场做抗干扰与误动验证 |
| 装置电源可靠性 | 双重化或可靠直流供电 | 取站内直流系统，检查直流母线电压波动范围 |
四、常见不符合项与整改措施
| 常见不符合项 | 风险 | 整改措施 |
|---|---|---|
| 按单光模式投运 | 检修照明、电焊弧光、自然光均可引发误动，造成非计划停电 | 恢复双判据逻辑，单光模式仅保留投退权，不长期投入 |
| 传感器只装电缆室 | 断路器室与母线室盲区，柜内弧光短路无法快速切除 | 按腔室补齐传感器，图纸标注位置与朝向 |
| 母线室传感器挂馈线出口，判据未校核 | 母线故障时本柜电流判据不启动，双判据不出口 | 改由进线侧电流参与判据，或由线路保护测控屏中的进线保护联跳实现 |
| 无断路器柜误设跳闸出口 | PT 柜、隔离柜检出弧光后误跳上级，扩大停电范围 | 该类柜型仅报警并联动上级联跳，取消本柜跳闸出口 |
| 动作时间超过 10ms | 延时切除使柜体、母排、CT 损伤明显加重 | 更换快速出口继电器，复核逻辑延时与接线长度 |
| 传感器断线无告警 | 光纤松动或折断后保护长期失效而无人发现 | 开启断线自检与告警，纳入日常巡视项目 |
| 报警信息未上送站控层 | 少人值守站故障信息滞留当地，无法远方判断 | 配置通信点上送，明确告警分级与对时要求 |
| 定值单缺失或与实际不符 | 电流门槛、光强阈值无据可查，检修后误改无处复核 | 出具正式定值单，现场核对后签字归档 |
⚠️ 高发问题：验收阶段被提得最多的一条是"双判据未投入"，其次是"传感器数量与图纸不符"。这两项都能在投运前的自查阶段发现，建议在验收前先按本节的对照表做一轮内部核查。
五、验收资料清单与测评流程
弧光保护验收通常随开关柜整体验收或并网验收同步进行，需要准备的资料分为四类：
- 设计与配置资料：弧光保护配置图、传感器布置图、跳闸逻辑图、端子排图、定值单。
- 产品与型式资料：装置型式试验报告（含动作时间、电磁兼容项目）、传感器技术参数、出厂检验合格证。
- 试验记录：光路通道检查记录、动作时间测试记录、双判据逻辑验证记录、跳闸出口逐路传动记录、断路器分闸时间测试记录。
- 运行与运维资料：装置台账、巡检项目表、传感器断线检查方法、备品备件清单（含传感器型号与备件数量）。
测评流程一般按"资料核查 → 现场配置核对 → 功能与性能试验 → 传动验证 → 结论出具"五步走。其中传动验证建议逐面柜、逐路出口进行，避免抽样验证遗漏个别柜型的出口逻辑差异。
六、不同地区执行差异（省网与企业细则）
国标与行标给出的是全国通行的技术要求，落实到具体项目时，以下几类差异最常见：
| 差异项 | 常见从严做法 | 常见从宽做法 |
|---|---|---|
| 配置范围 | 全部中压柜按柜配置，含 PT 柜与隔离柜 | 仅进线柜、馈线柜、母联柜配置 |
| 传感器数量 | 每柜 3 只，三腔室全覆盖 | 母线室监测由独立主装置承担，馈线柜 2 只 |
| 动作时间 | 要求 ≤7ms 并出具实测报告 | 要求 ≤10ms，按典型值验收 |
| 联跳方式 | 要求独立光缆联跳并带通道自检 | 允许硬接线联跳，做通流验证 |
| 信息上送 | 要求接入站控层并纳入统一对时 | 仅要求当地告警 |
由于差异明显，投标与设计前先索取本地区的反措细则与标准化配置图册，比事后整改更省成本。同一电压等级、同一柜型在不同地区的配置数量可能相差一半，这直接决定报价。
七、总结
弧光保护的合规配置可以归纳为四句话：范围上要覆盖三腔室、判据上要弧光加过流、时间上要控制在 10ms 以内、出口上要能跳到正确的开关。四项中任何一项落实不到位，验收时都会被提出整改；而其中最容易出问题的是母线室传感器与电流判据的配合关系，以及无断路器柜型的出口处理——这两点必须在设计阶段就写进图纸与技术协议。
📌 总结：把标准要求翻译成现场可核对的四张表——配置范围表、传感器布置表、跳闸出口表、试验项目表。四张表齐了，设计、成套、施工、验收四个环节就都有了共同的依据。
