开关柜弧光保护两种配置方案怎么选：分柜方案与集中母线方案场景对比

开关柜弧光保护的配置方案在技术澄清会上最常出现分歧：一种是在原有基础上保留母线弧光保护、只在每个馈线柜增加弧光保护并监测断路器室与电缆室；另一种是把母线弧光保护去掉，每台柜子都配一套弧光保护并配三只传感器，分别监测母线室、断路器室、电缆室。两种方案的差别不只在传感器数量上，更在于母线故障由谁的出口去切除、以及无断路器柜型怎么处理。工程中出问题的往往不是装置本身，而是方案边界没划清：哪些柜子要监测母线室、母线故障联跳哪一级开关、哪些柜子根本没有断路器可以跳。本文按"需求差异总览 → 三类场景配置 → 跨场景共性问题 → 误配后果"的顺序拆开对比，供设计、成套与改造项目选型参考。

一、两类方案与场景需求差异总览

先明确两种方案的配置口径。方案一（集中母线方案）：保留原母线弧光保护装置，母线室监测由它负责；每面馈线柜增加弧光保护装置 + 2 只馈线弧光传感器，分别装于断路器室与电缆室。方案二（分柜方案）：取消独立母线弧光保护主装置，每台柜子增加一套弧光保护装置 + 3 只弧光传感器，分别装于母线室、断路器室、电缆室，进线柜、PT 柜、母联柜、隔离开关柜一并纳入。

对比维度	方案一集中母线方案	方案二分柜方案
母线保护	独立母线弧光保护装置保留	取消，功能并入各柜
装置数量	母线主装置 1 套 + 馈线柜各 1 套	全部柜型每台 1 套
监测腔室	母线室由主装置覆盖；馈线柜覆盖断路器室、电缆室	每柜母线室、断路器室、电缆室全覆盖
母线故障出口	母线主装置直接跳进线/主变开关	各柜装置经联跳逻辑跳上级开关
电流判据来源	母线保护取进线电流，配合关系清晰	母线室传感器挂本柜馈线出口，母线故障时本柜电流判据可能不启动
无断路器柜型	不涉及，馈线柜均有断路器	PT 柜、隔离开关柜只能报警或联跳上级，需专门设计
一次投资	较高（保留母线主装置）	较低（省去母线主装置）
改造工作量	只动馈线柜，调试范围小、停电窗口短	全柜改造，接线、端子、调试工作量成倍增加

? 判据提示：弧光保护必须采用"弧光 + 过流"双判据，动作时间一般要求 ≤7~10ms。方案二的分歧根源就在电流判据从哪里取——母线室发生弧光短路时故障电流由进线提供，本柜馈线 CT 可能测不到足够电流，双判据的第二条不成立。

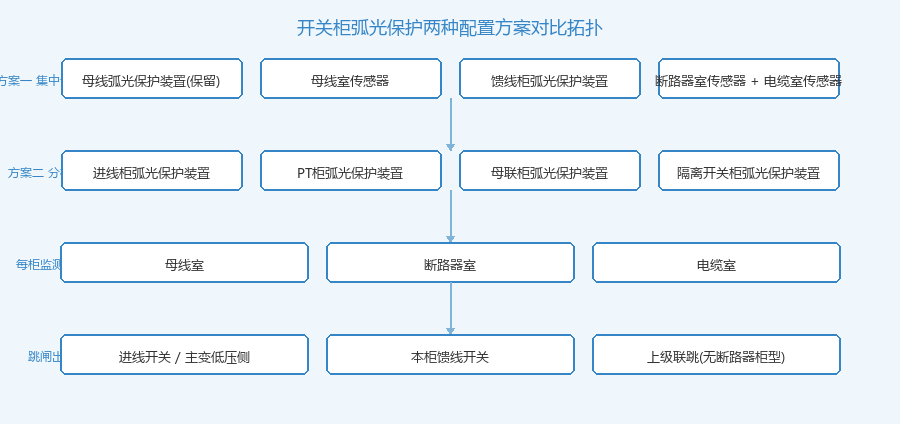

图 1：开关柜弧光保护两种配置方案对比拓扑（方案一集中母线 / 方案二分柜配置）

开关柜弧光保护装置实物照片

三类典型场景对两种方案的适配度并不相同，下面逐场景展开。以下均以完整的弧光保护系统为配置对象，装置与传感器数量按柜型与母线长度核算。

二、场景一：35kV 变电站开关柜（馈线柜与 PT 柜混排）

配置方案：35kV 侧开关柜通常为一段母线带若干馈线柜，混排进线柜、PT 柜、母联柜与隔离开关柜，柜内空间紧张、CT 变比小。这类场景推荐 方案一：母线弧光保护装置保留在公用柜或进线柜，馈线柜各配一套弧光保护装置 + 2 只传感器（断路器室、电缆室），母线室监测仍由主装置承担。

配置要点：传感器安装位置要避开隔板遮挡与强光直射，母线室传感器建议朝母排接点方向布置；跳闸出口须与馈线保护、进线保护在端子排上明确区分；双判据的电流门槛按馈线额定电流的 1.2~1.5 倍整定，并在定值单中标注母线保护与馈线保护的动作时限级差。与母线差动保护屏同站配置时，母线差动的动作时限应与其拉开级差，避免同时动作；本篇涉及的弧光保护装置与传感器均按成套弧光保护系统的配置口径核算数量，跳闸出口宜与线路保护测控屏的进线保护出口在端子排上分区布置。

注意事项：此场景不建议采用方案二。原因有二：一是 35kV 馈线柜数量多，每柜 3 只传感器 + 独立装置的数量叠加后，一次投资并未明显低于保留母线主装置；二是 PT 柜、隔离开关柜内无断路器，柜内弧光故障时本柜装置无法切除故障，只能报警或联跳上级，反而增加了联跳逻辑的复杂度和误动风险。

三、场景二：110kV 变电站 10kV 侧成套柜（柜数多、母线长）

配置方案：110kV 变电站 10kV 侧柜列通常长达十几面至几十面，分两段母线、带母联。此场景推荐 方案二：按柜配置弧光保护，每柜 3 只传感器覆盖母线室、断路器室、电缆室，母线故障由相关柜的装置经母联/进线联跳逻辑切除。

配置要点：母线越长，母线室传感器的数量与布置间距越关键，一般按每间隔 2~3m 或每个母线室隔间不少于 1 只布置；联跳逻辑需按母线分段配置，明确本段任一柜检出母线弧光后跳本段进线与本段母联，禁止跨段误跳；联跳回路须用独立光缆或硬接线，并做通道自检。此场景若同时保留独立的母线弧光保护装置，需在图纸上明确母线室故障时两套出口的优先级；母线故障录波信息建议由故障录波屏统一记录，便于事故后分析动作顺序；断路器位置、装置告警等遥信量可经公用测控屏汇集后接入站控层。

注意事项：柜列长、间隔多时，方案二的配置数量优势开始显现——一台装置管一面柜，备品备件统一、检修不牵连邻柜。但必须配套解决三件事：一是统一对时，保证各柜 SOE 时间可比对；二是联跳逻辑的防误，设置母线室弧光与电流"与"逻辑后再出口；三是无断路器柜型的处理原则要在图纸阶段写清。

四、场景三：新能源场站（光伏/储能）35kV 汇集柜

配置方案：光伏、储能场站的 35kV 汇集柜数量多、柜体标准化程度高，柜内间隔以进线、出线、PT 为主，且常处于少人值守状态。这类场景建议采用 方案二，但需做减法：对进线柜、出线柜按三传感器配置；对 PT 柜、计量柜等无断路器柜型，仅配置母线室传感器用于报警与上级联跳，不设本柜跳闸出口。

配置要点：传感器与装置的光纤走线应与动力电缆分层敷设，避免与直流回路同槽；装置电源宜取双重化供电；报警与跳闸信号须同时上送站控层，接入计算机监控系统屏，便于远方确认是哪一面柜的哪个腔室报警，减少现场排查时间。

注意事项：场站侧的重点不只在保护配置，还在运维可达性。少人值守场站一旦发生柜内弧光报警，若信号只到当地装置、不上送后台，故障将被长期搁置。方案二每柜独立装置的报警信息量比方案一大得多，建议在二次配置中一并明确上送点表与告警分级。

五、跨场景共性问题与统一做法

无论采用哪种方案，以下四项做法在三类场景中都应当统一，可直接写入二次配置原则：

双判据不可省：弧光单判据易被检修照明、电焊弧光、自然光干扰误动，主保护必须"弧光 + 过流"同时满足才出口，单光模式仅作应急备用。
传感器布置写进图纸：母线室、断路器室、电缆室三腔室的传感器位置与朝向在成套图纸上标明，避免现场凭经验随意粘贴导致监测角度失效。
出口矩阵与联跳逻辑单独出图：方案二的联跳逻辑复杂，必须有一张独立的逻辑图与端子表，明确每一路跳闸出口的目标开关，验收时逐路核对。
报警信息可上送：装置告警、通道异常、传感器断线三类信号接入站控层，并纳入统一对时，保证事件顺序记录可追溯。

? 选型结论：柜数少、含多种无断路器柜型、希望母线故障出口最短的场合选方案一；柜列长、柜型标准化、追求装置型号统一与备件简化的场合选方案二。两种方案都要额外校核同一件事：母线室弧光故障时，电流判据由哪一路 CT 提供。

六、场景误配的典型后果

误配情形	直接后果	正确做法
长柜列硬套方案一	非馈线柜的断路器室、电缆室无监测，柜内弧光短路存在盲区，故障扩大到母线才被发现	按柜配置方案二，全柜型三腔室覆盖
含 PT 柜 / 隔离柜的柜列硬套方案二	无断路器柜检出弧光后无处可跳，若误设跳闸出口将误跳上级开关，扩大停电范围	无断路器柜仅报警，联跳由上级断路器实现
母线室传感器挂馈线出口却未校核判据	母线故障时本柜电流不满足动作条件，双判据不出口，母线弧光保护形同虚设	母线室弧光须由进线侧电流参与判据，或直接由进线保护联跳
取消母线主装置但未同步改动联跳回路	母线故障无出口路径，只能依赖上一级后备保护延时切除，柜体损伤大幅增加	方案切换必须同步重出联跳逻辑图与端子表
装置报警只到现场	少人值守站报警长期无人处理，传感器断线长期未发现	报警与通道异常信号接入站控层并做对时

七、总结

两种开关柜弧光保护方案的取舍，本质上是"母线故障出口路径短"与"全柜覆盖无盲区、备件统一"之间的权衡，而不是单纯的传感器数量比较。方案一在柜数少、柜型混杂、希望母线保护独立成套的场合更稳妥；方案二在柜列长、柜型标准化、追求全柜覆盖的场合更合适，但必须把联跳逻辑、无断路器柜型处理和电流判据来源这三件事在图纸阶段定清楚。工程上最省事的做法不是选一套方案套用全站，而是按母线段分别定方案，并在技术协议中把传感器数量、腔室分布、跳闸出口对象逐条写实。
