什么是综合配线屏、电力二次系统配线单元构成与验收要点
来源：HZVOLT 时间：2026-09-20 10:32:28
什么是综合配线屏？电力二次系统配线单元构成与验收要点
综合配线屏是电力二次系统中用于线缆汇聚、转接、分配与管理的专用屏柜，常被称为“二次配线屏”“电缆转接屏”或“端子配线屏”。它将来自一次设备的电流、电压、开关量、控制电缆，以及来自保护测控、通信、安防等子系统的信号线，按照功能分区集中端接，再通过跳线或跨接方式连接到各二次设备，从而实现二次回路的规范化、模块化与可维护化。
一、定义与别称
综合配线屏本质上是一个集中化的二次电缆接线平台。柜内以端子排为核心，辅以走线槽、标识牌、接地铜排、试验端子、熔断器、小型断路器等附件，将原本分散接入各装置的二次电缆统一引入、统一编号、统一分配。它既不直接产生控制逻辑，也不执行保护判断，但它是二次系统“神经脉络”的物理承载体。
在工程图纸与现场口语中，综合配线屏也常被称为二次配线屏、电缆分线屏、端子转接屏、信号汇集屏等。不同设计院习惯不同，但功能定位基本一致：让二次电缆从“点对点直连”变成“汇聚后再分配”，便于检修、扩容与故障隔离。
? 配置原则：按 DL/T 5136《火力发电厂、变电站二次接线设计技术规程》及 GB/T 14285 相关要求，35kV 及以上变电站、新能源升压站宜设置综合配线屏，将间隔层与站控层之间的电缆统一转接，减少直接接入保护测控屏的电缆数量。
二、核心作用
综合配线屏的核心作用可以概括为三点。
第一，统一汇聚，规范布线。一次设备的 CT、PT、断路器位置信号、控制回路等电缆先引入综合配线屏，再通过短接片或跳线分配到 保护测控屏、远动通信屏、故障录波屏 等下游屏柜。这种方式避免了电缆在屏柜间杂乱穿行，提高了二次回路的可维护性。
第二，隔离故障，便于检修。当某一路信号或控制回路需要检修、试验或退出时，运维人员可以在综合配线屏处断开对应端子，而无需进入保护装置内部操作。这降低了误碰运行设备的风险，也缩短了检修时间。
第三，兼容扩容，预留接口。新建站设计时，综合配线屏通常会预留 15%~20% 的备用端子；后期增加 电能质量在线监测屏、卫星时间同步系统屏 或安防设备时，可以直接从配线屏取电取信号，无需重新敷设长距离电缆。
三、主要功能
从功能分区看，综合配线屏通常包含以下几个模块：交流电压配线单元、交流电流配线单元、直流控制配线单元、信号开入配线单元、通信配线单元、接地与屏蔽单元。
| 功能单元 | 接入对象 | 典型端子类型 |
|---|---|---|
| 交流电压单元 | PT 二次侧、母线电压 | 试验端子、熔断器端子 |
| 交流电流单元 | CT 二次侧、测量回路 | 试验端子、短接片 |
| 直流控制单元 | 断路器跳合闸、信号电源 | 普通端子、保险端子 |
| 信号开入单元 | 断路器位置、刀闸位置 | 普通端子、分层端子 |
| 通信配线单元 | 光纤、网线、RS-485 | RJ45、ST/SC、接线端子 |
| 接地屏蔽单元 | 电缆屏蔽层、柜体接地 | 接地铜排、接地端子 |
其中，交流电流回路必须使用可短接的试验端子，以便在检修保护装置时可靠短接 CT 二次侧，防止开路产生高电压；交流电压回路通常串接熔断器或小型断路器，防止短路故障扩大。
四、工作原理
综合配线屏的工作原理并不复杂，但其重要性常被低估。简单理解，它就是一个“二次电缆中转站”：上游是现场一次设备或外部系统，下游是站内各类二次屏柜，中间通过端子排实现电气连接与功能分配。

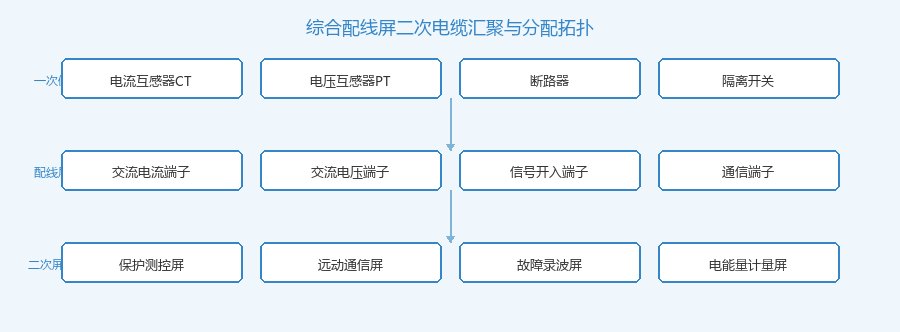

综合配线屏二次电缆汇聚与分配拓扑示意
以 35kV 线路间隔为例，线路 CT 二次侧电缆先接入综合配线屏的交流电流端子排，再通过短接片或跳线分别引至 线路保护测控屏、电能量计量屏 和 故障录波屏。线路 PT 二次侧同样先接入综合配线屏的交流电压端子排，再分配给保护、测控、计量、录波等设备。通过这种“先汇聚再分配”的方式，每一路信号的去向都清晰可查，检修时只需在配线屏处操作即可。
对于通信回路，综合配线屏通常设置光纤配线架或网络配线架，将来自 调度数据网屏、计算机监控系统屏、保护信息子站系统 的光纤或网线统一熔接、跳接，再分配到各终端设备。这种设计便于后期调整网络拓扑，也便于使用光功率计、网线测试仪进行故障定位。
五、与相近系统的区别
综合配线屏常与端子箱、分线盒、接口屏等概念混淆，三者的区别主要体现在应用场景与功能范围上。
| 对比项 | 综合配线屏 | 户外端子箱 | 接口屏 |
|---|---|---|---|
| 安装位置 | 主控室/二次设备室 | 户外一次设备附近 | 主控室 |
| 主要功能 | 多系统电缆汇聚与再分配 | 一次设备就近转接 | 特定设备间接口转换 |
| 端子规模 | 大，全站信号集中 | 小，仅本间隔 | 中等，按接口类型 |
| 适用场景 | 变电站、新能源升压站 | GIS、断路器、互感器就近 | 规约转换、光电转换 |
简单来说，户外端子箱是“就近转接”，解决一次设备到主控室的电缆长距离敷设问题；接口屏是“协议转换”，解决不同设备之间接口不匹配的问题；综合配线屏是“系统级汇聚”，解决全站二次电缆的管理与分配问题。三者可以配合使用，但功能定位不能互相替代。
六、典型应用场景
综合配线屏在以下几类场景中应用最为普遍。
35kV~220kV 变电站：将各间隔的 CT/PT、断路器控制、信号电缆统一汇聚到综合配线屏，再分配到保护测控屏、主变保护屏、母线差动保护屏等，实现二次回路的集中管理。
光伏/风电升压站：升压站间隔数量多、通信链路复杂，综合配线屏可将逆变器/风机箱变测控、升压站保护、调度通信、安防监测等电缆统一整理，便于后期扩容和故障排查。
储能电站：储能电站涉及 PCS、BMS、EMS、AGC/AVC、消防、温控等多个系统，综合配线屏可以作为这些系统信号的中转节点，避免电缆在屏柜间反复交叉。
综合配线屏现场安装/端子排真实照片
七、选型与验收要点
选型综合配线屏时，应重点关注柜体结构、端子容量、分区标识、防护等级与扩展余量五个方面。
| 选型要点 | 建议要求 | 说明 |
|---|---|---|
| 柜体尺寸 | 2260×800×600mm 或按现场定制 | 与站内其他屏柜统一 |
| 端子容量 | 按实际数量×1.2 配置 | 预留 20% 备用端子 |
| 分区标识 | 按电压、电流、信号、通信分色 | 便于运维识别 |
| 防护等级 | IP40 及以上 | 防止异物进入二次回路 |
| 接地要求 | 独立接地铜排，截面 ≥100mm² | 保障人身与设备安全 |
验收阶段，应逐一核对电缆编号与端子排编号是否一一对应，检查 CT 回路是否有可靠接地点、PT 回路熔断器是否配置正确、通信线缆是否按色谱标识、屏蔽层接地是否符合规范。同时，应使用万用表、绝缘电阻表、通灯等工具验证关键回路的正确性，并留存接线图、端子排图作为竣工资料。
⚠ 安全提示：综合配线屏中的 CT 二次回路严禁开路，PT 二次回路严禁短路。验收与检修时必须先短接 CT、断开 PT 熔断器，确认无电压后方可作业。
八、总结
综合配线屏虽然不直接参与电力系统的保护与控制，但它是二次系统可靠运行的物理基础。一个设计规范、接线清晰、标识完整的综合配线屏，能够显著提升变电站、新能源场站的施工效率、检修便利性与长期可维护性。
在工程实践中，建议将综合配线屏作为二次系统设计的标准配置，与 35kV变电站综合自动化系统、远动通信、保护测控等子系统同步规划、同步施工、同步验收。只有把“配线”这件基础工作做扎实，后续的调试、运维、扩容才能事半功倍。
? 总结：综合配线屏是二次电缆的“中转站”与“管理台”。它通过统一汇聚、规范分配、预留扩展，让保护、测控、通信、计量等系统之间的连接更加清晰可靠，是变电站与新能源场站二次系统不可或缺的基础设施。
