直流系统蓄电池单体电压异常怎么排查?原因判别与现场实例
某新投运的 220V 直流系统在投运初期巡检时出现了让人心里一紧的画面:整组百余只单体中,可见的前 40 只里有 8 只电压显示 5.60~5.85V,而其余单体都在 2.14~2.16V 的正常区间,屏幕上一片红色高亮。是电池真出了问题,还是表计在"说谎"?蓄电池单体电压异常是直流系统运维中最常见的疑难现象之一:判别方向错了,要么盲目整组换电池造成浪费,要么放过真实缺陷埋下事故隐患。本文以这起现场案例为线索,按"现场现象 → 故障树 → 逐层判据 → 案例复盘 → 易误判情形"的顺序,把排查思路一次讲清,附可复用的排查流程图与判据表。
一、现场现象与影响
先看这组电池当时的完整运行数据。该站直流系统电压等级 220V,按单体 2V 系列配置,整组电压 222.6V 与健康单体均值(约 2.14V/只)完全吻合;电池组电流为负值,说明此刻电池组正处于放电状态,带起了全部直流负荷。巡检屏同时给出了绝缘与交流分量监测数据,均为正常水平。
| 监测项 | 数值 | 解读 |
|---|---|---|
| 母线电压 | 240.4V | 充电装置输出,正常 |
| 负载电流 | 87.4A | 直流负荷电流 |
| 电池组电压 | 222.6V | 与健康单体均值吻合,正常 |
| 电池组电流 | -86.1A | 负值=电池组放电中 |
| 电池温度 | 23.0℃ | 正常 |
| 正/负对地电压 | 120.5V / 121.1V | 对地均衡,正常 |
| 正/负对地绝缘电阻 | 999.9kΩ | 绝缘良好 |
| 交流窜入 | 2.3V | 无明显交流分量 |
异常集中在单体层面:巡检屏把全组单体分 6 页显示,前两页(1#~40#)中,11#、14#、19#、24#、27#、32#、37#、40# 共 8 只单体显示 5.60~5.85V,被红色高亮标出;其余单体全部在 2.14~2.16V。现场照片如下。

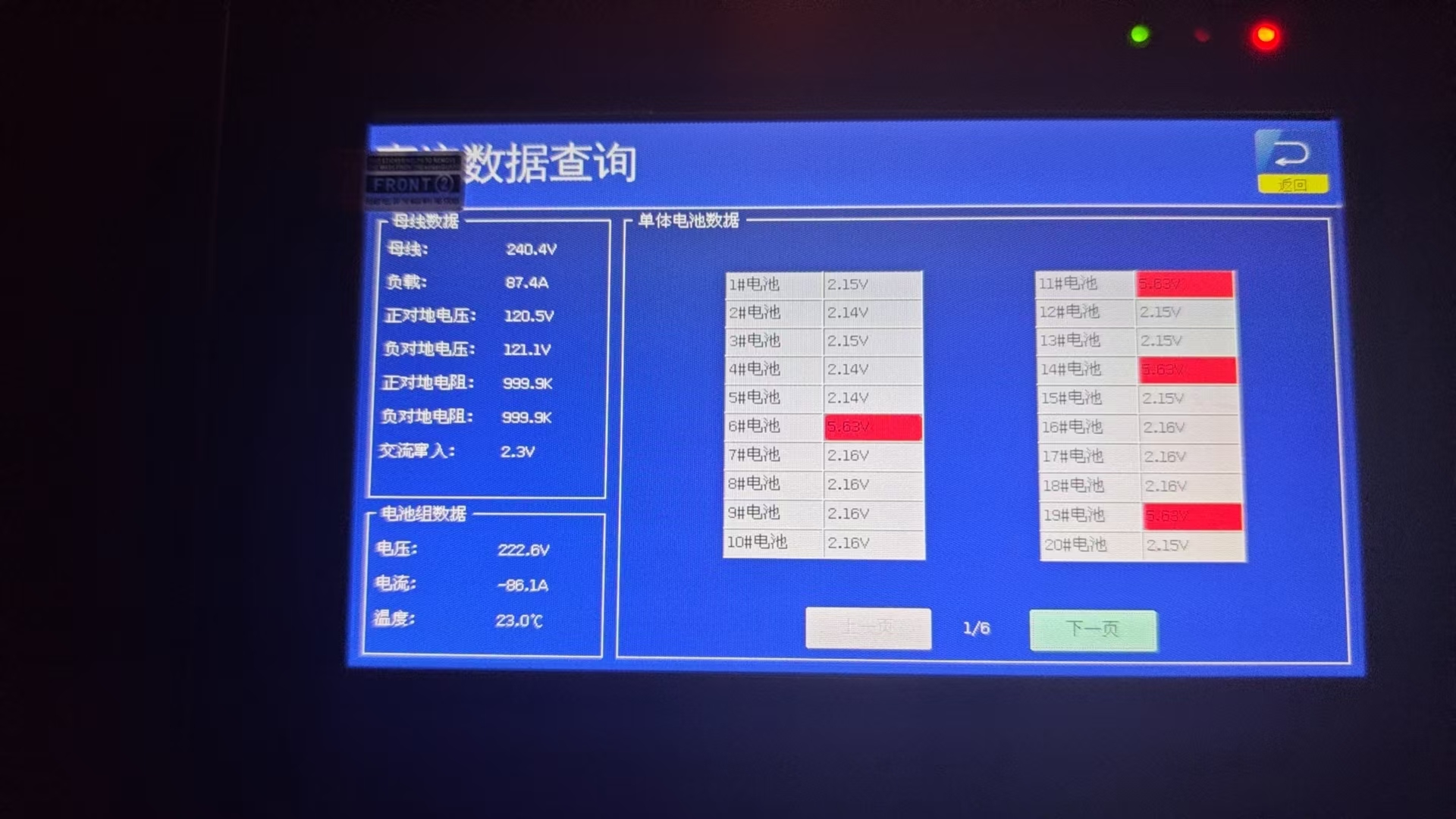

图 1:现场巡检屏"直流数据查询"页面一,11#、14#、19# 单体电压红色高亮

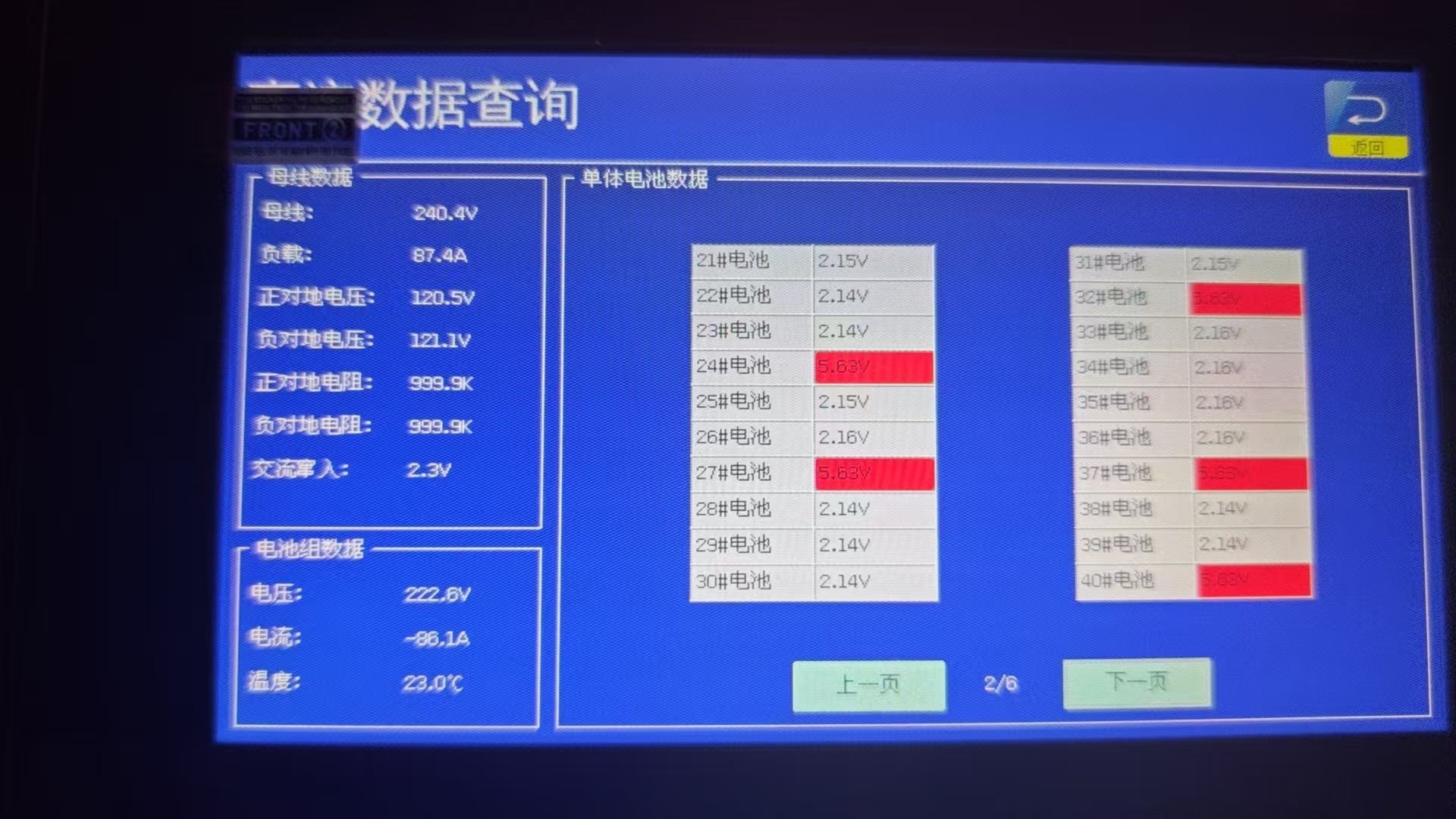

图 2:巡检屏页面二,24# 显示 5.65V、27# 显示 5.85V,为可见离群最大值
这类异常读数的影响有三个:一是告警频发,把真正需要关注的落后电池淹没在刷屏信息里;二是部分系统的均充/告警逻辑取用单体电压,错误读数可能触发不必要的动作;三是交接验收阶段双方容易各执一词,拖延投运。异常信息最终都要汇入站内计算机监控系统屏统一告警,读数不可信,后面的运维判断全都跟着失真,所以必须尽快定性。
二、故障树:单体电压显示异常只有两个来源
先把问题拆干净。一块 2V 系列铅酸蓄电池在浮充工况下端电压约 2.15V,均充时也不过 2.30~2.35V——正常电池无论如何充不出 5.6V。所以巡检屏上冒出 5V 级读数时,只有两种可能:电池真的这样(概率极低),或者采集系统把它"看成"了这样。逐层展开就是下面这棵故障树。
采集侧(信号链):单体采集线接反、错位或松动,是新建电池组最常见的现场问题;其次是采集通道或采集模块故障、巡检显示值校准漂移。电池侧(本体):新电池投运初期的活化校准期现象、落后电池、过充运行。连接回路:连接条接触不良会在采样回路里引入压降,让读数偏离真实值。排查流程如下图。

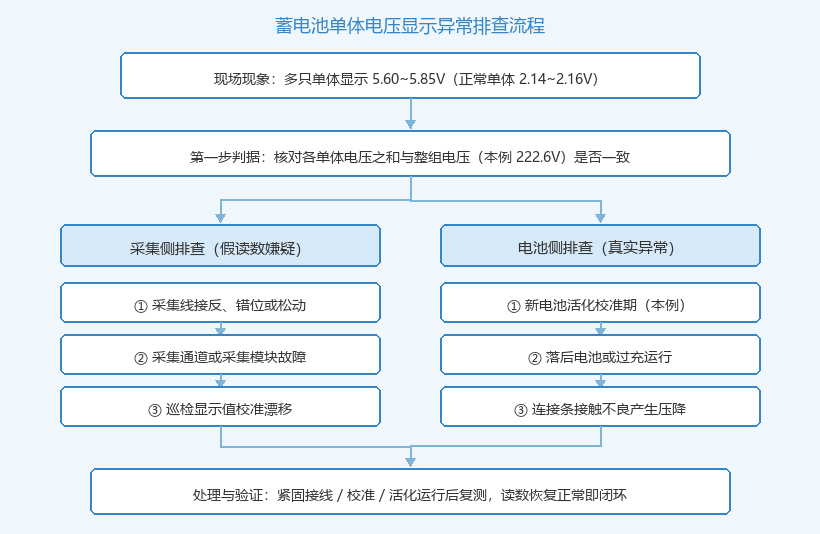

图 3:蓄电池单体电压显示异常排查流程(先定方向,再定性质,最后定位置)
三、逐层定位方法与判据(三步判别法)
第一步:整组电压比对,定方向。把巡检屏上的全部单体读数相加,与独立测量的整组电压比对。判断逻辑很朴素:整组电压是电池组端子上的真实电压,它不会说谎。本例中若 8 只单体真实处于 5.6V,整组电压应比正常值高出约 8×3.45V≈28V,即 250V 上下;而实测整组 222.6V,与健康单体均值严格吻合——5.6V 的离群读数没有被整组电压"确认",采集侧假读数嫌疑最大。
第二步:万用表实测,定性质。用四位半数字万用表直接测量异常单体的端电压,与巡检显示值比对:实测 2.15V 左右而屏显 5.6V,坐实采集侧问题;实测确实明显偏高,才转向电池本体处理。第三步:交叉换线,定位置。把异常通道与健康通道的采集线对调后复测——读数"跟着线走",问题在采集线或通道;读数"跟着电池走",问题才在电池本体。
| 现象特征 | 指向 | 处理方向 |
|---|---|---|
| 单体之和与整组电压差值明显,整组正常 | 采集侧 | 紧固/对调采集线,查通道 |
| 实测端电压正常,巡检显示异常 | 采集侧 | 修复采集线、通道或重新校准 |
| 换线后读数跟着线走 | 采集侧 | 定位到具体通道更换 |
| 实测端电压确实偏高,换线后跟电池走 | 电池侧 | 活化/均充处理,必要时更换 |
| 单体之和≈整组电压,仅个别单体小幅离群 | 电池侧倾向 | 万用表确认后按落后电池处理 |
四、典型案例复盘(现象→排查→根因→处理→验证)
| 阶段 | 现场情况 |
|---|---|
| 现象 | 新投运电池组巡检屏 8 只单体显示 5.60~5.85V,红色告警;整组电压 222.6V 正常 |
| 初判 | 运维按整组比对先看整组电压:若离群读数为真,整组应高出约 28V,实测吻合正常值——采集侧假读数嫌疑最大 |
| 求证 | 同步反馈电池厂家,答复:新电池需要一段时间的使用来校准,运行一段时间后会恢复 |
| 处理 | 不盲目换电池;紧固单体采集线与插接件,保持浮充运行,按周期复测跟踪读数变化 |
| 验证 | 以复测数据闭环:读数回归 2.15V 区间即归档;若持续离群,回到故障树换通道、换模块逐项排除 |
这个案例里有一个值得注意的细节:厂家从电池本体角度给出"活化校准期"的解释,而巡检数据的整组比对更支持采集侧假读数。两个说法并不冲突——新电池组投运初期,采集插接件的接触稳定过程与电池本体的活化过程可能同时存在。现场采取的是最稳妥的组合处置:既不按"表坏了"放过采集回路检查,也不按"电池坏了"整组更换,而是紧固、观察、复测,用数据说话。
五、易误判情形与区分要点
| 易误判情形 | 事实 | 区分要点 |
|---|---|---|
| 把均充电压当异常 | 均充时单体 2.30~2.35V 属正常 | 先确认当前充放电工况再判断 |
| 把采集假读数当电池故障 | 整组电压正常时,5V 级单体离群多为采集侧问题 | 先做整组比对+万用表实测 |
| 把活化期现象当采集故障 | 新电池投运初期个别单体电压偏高属常见现象,但幅度有限 | 偏高零点几伏属活化期;5V 级离群先查采集 |
| 只看单次读数下结论 | 瞬时采样可能受脉冲干扰 | 调趋势曲线连续观察,再看是否复现 |
六、预防措施与运维建议
投运前:新电池组正式运行前完成活化或核对性充放电,让单体电压趋于一致;验收检查项中加入"巡检读数与万用表实测逐点比对",把采集侧问题拦在投运之前。运行中:采集线与插接件纳入年度紧固和标识管理,防止振动松动造成假读数;巡检数据定期导出做趋势比对,重点关注离群单体的演变方向。配合监测:直流系统的健康度不只看电压——连接条与电池柜的温度异常往往先于电压异常出现,可与无线测温系统配合实现温度、电压双重预警;交流侧的窜入与扰动可借助电能质量在线监测屏量化确认;直流系统作为站内二次电源的"心脏",其运行工况还应纳入35kV变电站综合自动化系统统一监视,告警分级推送,避免异常读数长期刷屏掩盖真实告警。
七、总结
蓄电池单体电压显示异常的排查,本质是在"电池真坏了"和"表看错了"之间做定位:先用单体之和与整组电压的比对定方向,再用万用表实测定性质,最后用交叉换线定位置。三步都有明确判据,不需要凭经验猜。
? 总结:遇到单体电压 5V 级离群读数,先记住一句话——整组电压不会说谎。整组正常而个别单体离群,采集侧嫌疑最大;同时不要把"新电池用一段时间会恢复"当作免检依据,紧固采集回路、周期复测、数据闭环,才算真正处理完。
