变电站火灾自动报警系统误报怎么排查

来源:HZVOLT 时间:2026-09-24 10:07:04

变电站火灾自动报警系统误报怎么排查?探测器、联动与回路判别实例

某 35kV 变电站消防改造投运两个月后,值班员发现了一个怪现象:高压室 3 只感烟探测器总在雨后集中报警,可到现场一看,既没有烟也没有火。复位之后消停半天,下一场雨又来一遍。火灾自动报警系统的误报看似"小事",实际上比不报警更磨人:报多了,运维对报警声麻木,真火情来了反被当成"又误报了";漏判了,一起真实初期火警就可能演变成全站事故。误报排查的正确姿势,是先用"定范围"分类锁定方向,再按故障树逐层验证——本文按 F3 排查框架,把方法、判据和案例一次讲透。
一、现场现象与影响
变电站的火灾自动报警系统通常由感烟/感温探测器、手动报警按钮、声光警报警、输入输出模块与报警主机组成,主机再通过通信接口把火警与故障信号送入站内计算机监控系统屏统一告警。误报的典型表现有三种:无火情频繁报警、同一回路反复报警、全站多区域同时报警。它带来三层影响:报警可信度下降("狼来了"效应)、夜间无效出动、以及主机长期处于告警状态可能掩盖真实火警与故障信号。按 GB 50116-2013 设计规范建设的系统本身可靠性不低,绝大多数误报根源都在"探测器—环境—回路—系统"四个层面的某一个里,关键是把范围快速定准。
二、故障树:先定范围,再分层归因
排查误报的第一步不是拆探测器,而是按报警范围分类:单点报警、同一回路多点位报警、还是全站报警——范围不同,方向完全不同。定好范围后再按四层故障树展开:探测器侧(积尘、受潮、老化、寿命到期)、环境侧(蒸汽、粉尘、昆虫、电磁干扰、气流与湿度变化)、回路侧(总线接地、短路、绝缘下降、模块故障)、系统侧(编程逻辑、灵敏度整定、主机与电源问题)。

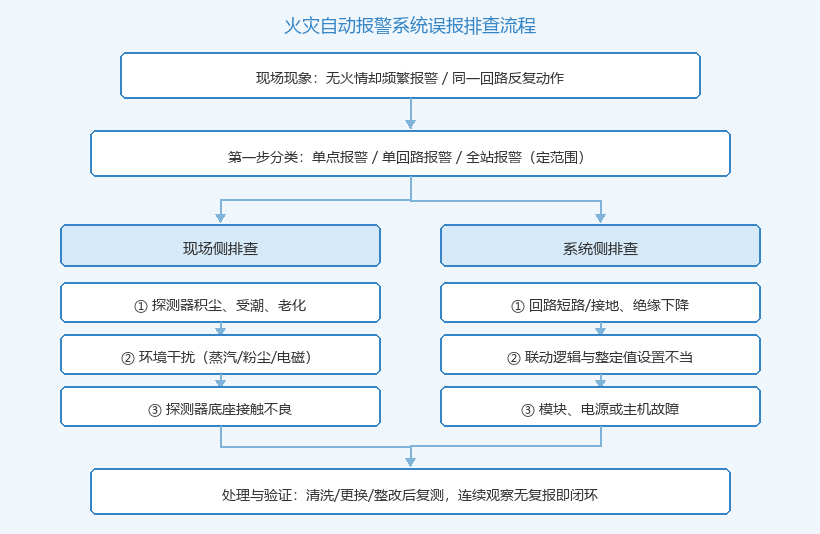

火灾自动报警系统误报排查流程图
图 1:火灾自动报警系统误报排查流程(先定范围,现场侧与系统侧并行排查)
三、逐层定位方法与判据
第一步:按报警范围定方向。判据非常直白:单点反复报警,指向探测器本体或该点环境;同一回路多个点位报警,指向回路故障或干扰;全站多点同时报警,指向主机、电源或编程逻辑。时间规律也是重要线索——雨后、夜间或高湿时段集中报警,高度指向环境湿度与冷凝因素。
报警特征 指向 首查动作
单点反复报警 探测器本体/该点环境 换备用探测器对比验证
同一回路多点位报警 回路接地/短路/绝缘下降 测回路绝缘与对地电阻
全站多区域同时报警 主机/电源/编程逻辑 调主机日志,查电源波动
雨后/夜间集中报警 环境湿度/冷凝 现场测湿度,查屋面与门窗
第二步:换件对比,定性质。对疑似故障探测器,用备用件替换后观察:误报跟着"点"走,说明问题在该点环境;跟着"件"走,说明探测器本体故障。第三步:测回路,定位置。同一回路多点位报警时,断开回路末端测绝缘——绝缘偏低常见于接线盒受潮、电缆破损;回路正常而误报持续,再查模块与主机侧。判断顺序不要颠倒,先环境、后器件、再回路、最后主机,可避免大量无效换件。
四、典型案例复盘(现象→排查→根因→处理→验证)
阶段 现场情况
现象 消防改造投运 2 个月后,高压室 3 只感烟探测器在雨后 1~2 小时内集中报警,复位后数日复发
排查 按定范围法判定"同回路多点位+雨天集中":先测回路绝缘,正常;再现场测湿度——高压室湿度超 90%,屋面检查发现渗水点 2 处
根因 屋面渗水导致环境湿度剧增,感烟探测器受潮误报;与探测器质量、回路故障均无关
处理 修复屋面渗漏并除湿;受潮探测器换新并以备用件对比复测;灵敏度按规范复核,未擅自调低掩盖问题
验证 雨季跟踪一个月同类报警未复现;把"雨后报警"列入巡检观察项,报警记录按月分析
这个案例的排查顺序值得复用:如果一上来就换探测器,三只换完雨天照样报;如果直接调低灵敏度,误报没了但真火情也可能被漏掉。环境问题要用环境手段解决,报警系统只负责如实反映。
五、易误判情形与区分要点
易误判情形 事实 区分要点
把真实早期火情当误报忽略 电缆过热、蓄电池柜热失控初期的烟雾都可能触发报警 每次报警都必须现场确认,不可凭经验 dismiss
调低灵敏度掩盖误报 违反 GB 50116 设计初衷,漏报风险剧增 灵敏度调整须有规范依据并留记录
把环境因素当探测器质量 蒸汽、粉尘、昆虫入网都可触发误报 换件对比:误报跟点走=环境问题
把回路问题当探测器问题 回路绝缘下降会让多个点位轮流"报警" 同回路多点位先测绝缘再换件
六、预防措施与运维建议
周期性维护:感烟探测器按 GB 50166-2019 施工及验收标准的维护要求每 1~2 年专业清洗一次(粉尘大的环境缩短周期);每季度做一次报警试验,试验记录归档。环境治理:雨季前完成屋面防渗、门窗密封与除湿设备检查,高压室、蓄电池室重点盯湿度。备件策略:各类型探测器、模块保持备件,用"换件对比法"快速定性。数据化管理:报警记录按月分析,统计点位与时段规律,把"惯犯"探测器列入重点观察。联动复核:报警触发时联动AI视频监控系统远程复核现场画面,值班员先看视频再决定是否出动,既不漏真警也减少无效奔波;视频复核回路可由视频监控系统屏统一接入。
七、总结
误报排查的效率取决于分类的速度:先用报警范围(单点/回路/全站)定方向,再按"环境→器件→回路→主机"顺序验证,配合换件对比与回路绝缘测量两个基本动作,绝大多数误报半天内可定位。
? 总结:两条底线不能破——每次报警都必须现场或视频确认,这是防漏报的最后防线;不许调低灵敏度掩盖误报,环境问题要用环境手段治理。排查顺序对了,误报不可怕。
