什么是并网安全自动装置屏
来源：HZVOLT 时间：2026-09-24 10:07:02
什么是并网安全自动装置屏？光伏储能电站的并网安全控制构成与验收
新能源场站并网验收时，调度方常会先问一句："安稳装了吗？"这里的"安稳"，多数指的就是并网安全自动装置屏。它在场站里的角色很像并网点上的一道"安全闸门"：电网一切正常时它安静地采集数据，一旦电网故障、频率电压越限或出现孤岛，它就按调度下达的策略执行解列、切机，把事故关在场站门外。很多刚接触涉网项目的运维和采购人员，容易把它与防孤岛保护屏、低频低压减载屏混为一谈。本文按"定义 → 作用 → 功能 → 原理 → 区别 → 场景 → 验收"的顺序，把这套屏柜一次讲清。
一、定义与别称
并网安全自动装置屏，是以安全自动装置（业内俗称稳控装置）为核心、配套二次电缆、出口回路与通信接口组屏而成的屏柜，安装在新能源场站升压站或用户侧并网点。它实时采集并网点的电压、电流、频率与功率，在电网故障、频率电压越限、孤岛等异常工况下，按预置策略表执行解列、切机、联切、闭锁重合闸等控制，属于电力系统第二道防线的站端执行单元。
常见别称有：稳控屏、安稳屏、安全自动装置屏，部分地区也按主功能俗称为解列屏。主要标准依据包括：GB 38755-2019《电力系统安全稳定导则》、GB/T 26399-2011《电力系统安全稳定控制技术导则》、GB/T 14285《继电保护和安全自动装置技术规程》、DL/T 478《继电保护和安全自动装置通用技术条件》；光伏、风电场站的并网技术要求分别见 GB/T 19964 与 GB/T 19963 系列。
二、核心作用
一防孤岛、保人身与设备：电网侧失电后若场站继续带孤岛运行，检修人员有触电风险，恢复送电时还会发生非同期合闸。装置检测到孤岛或失步工况后跳开并网点断路器，把风险挡在并网点上。
二控越限、防事故扩散：系统频率、电压越限时按轮次切机或解列，把局部故障控制在最小范围，避免场站设备损坏扩大为系统事故。
三执行策略、保并网准入：安稳屏是调度稳控体系的站端执行者，策略表与定值单均由调度下达。是否配置、配置是否正确，直接决定场站能否通过涉网验收——这也是它被称作"并网安全"装置的原因。
三、主要功能
1. 孤岛检测与解列。被动判据（电压/频率突变、相位跳变）与主动判据相结合，判出孤岛后按整定延时跳开并网点开关，与站内防孤岛保护屏形成双重防孤岛防线。
2. 频率电压紧急控制。低频低压解列、高频高压切机，判据与延时逐项整定，动作逻辑躲过系统短时扰动和相邻保护配合级差。
3. 联切与闭锁。按策略表在特定工况下联切指定机组或馈线；解列后闭锁重合闸或转入检同期方式，防止非同期合闸冲击机组。
4. 策略执行与信息上送。通过调度数据网与稳控主站通信，接收并执行切机轮次指令；动作事件、录波与告警同步上送站内监控系统，供运行分析。涉网的自动控制功能往往成体系配置，安稳屏与新能源AGCAVC控制系统、一次调频系统共同构成场站的涉网控制三件套。
四、工作原理
装置的信号链路可以概括为"采集 → 计算 → 判据 → 出口 → 上送"五步：从并网点电压互感器、电流互感器接入模拟量，计算频率、电压、功率及突变量；与定值单和策略表比对，判据满足且延时到即发出口令，作用于并网点断路器或机组控制回路；全过程事件记录经通信管理机上送监控与调度主站。系统构成如下。

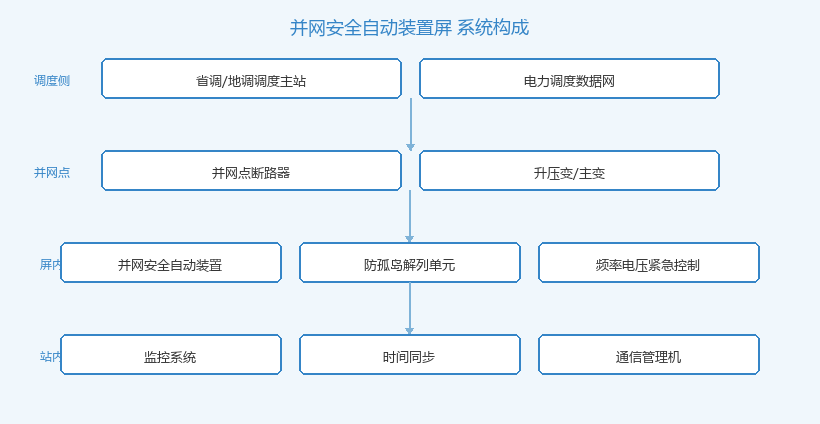

图 1：并网安全自动装置屏系统构成（调度侧—并网点—屏内—站内配合关系）
💡 判据提示：低频/低压解列的具体定值与延时以调度下达的定值单为准，不同地区电网、不同装机容量的场站差异较大，不能照抄其他站；定值变更必须走定值单流程并留存版本记录。
五、与相近系统的区别
现场最容易混淆的是三块屏：安稳屏、防孤岛保护屏、低频低压减载屏。三者名字相近，但保护对象和动作对象完全不同，验收和采购清单里都不能互相替代。
| 对比维度 | 并网安全自动装置屏 | 防孤岛保护屏 | 低频低压减载屏 |
|---|---|---|---|
| 定位 | 保电网，主动执行稳控策略 | 保场站设备与人身，防孤岛运行 | 保负荷侧频率电压稳定 |
| 动作对象 | 并网点断路器、机组（切机/解列） | 并网点开关跳闸 | 馈线开关（切负荷轮次） |
| 策略来源 | 调度策略表＋定值单 | 本站定值 | 本站定值 |
| 典型安装位置 | 升压站并网点/集控室 | 光伏、储能并网柜/箱变侧 | 35kV/10kV 母线馈线侧 |
简单记忆：安稳屏切电源、减载屏切负荷、防孤岛保护保自身。若项目里还涉及自发自用余电上网的防逆流要求，则由光伏防逆流系统负责功率方向控制，与安稳屏的解列功能互不替代。
六、典型应用场景
光伏电站：35kV/110kV 升压站并网点标配，与 AGC/AVC、一次调频共同通过涉网验收；分布式光伏项目按装机与当地要求配置。储能电站：充放电状态频繁切换，解列判据需考虑功率反向工况，并与储能电站综合自动化系统联动；风电场：解列点通常设在集电线路或主变高压侧，兼配 SVG 联切。用户侧自备电源：余电上网场景的防反送电联锁，动作对象为并网开关。
七、选型与验收要点
1. 装置资质：核心装置须具备 DL/T 478 对应的型式试验检测报告，且在电网公司的入网目录内。2. 策略与定值：策略表、定值单与调度下达文件逐项核对，版本受控。3. 出口回路：跳并网点断路器的出口回路独立、可靠，双路操作电源，具备防误措施。4. 对时与通信：B 码对时保证事件时标一致，主备双通道上送稳控主站。5. 涉网试验：装置传动试验、与调度主站联调、带开关整组传动记录齐全。6. 资料清单：设计图纸、定值单、策略表确认单、试验报告作为验收归档四件套。
💡 验收提示：安稳联调常被安排在投产前最后一轮，一旦策略表与现场接线对不上，返工代价极高。建议在图纸阶段就让调度方确认策略表初稿，先定策略、后订装置，避免到站后二次开发。
八、总结
并网安全自动装置屏是新能源场站并网点的"安全闸门"：平时采集并网点电气量，异常时按调度策略解列、切机。它切的是电源，与切负荷的低频低压减载屏、保自身的防孤岛保护屏职责不同；配置是否到位，直接决定场站能否通过涉网验收。
📌 总结：记住三点——策略表由调度定、出口回路要独立可靠、验收资料四件套不能少。选型时先看资质与检测报告，再核对策略适配，最后看通信与对时配置，顺序不要颠倒。
