风电箱式升压变送电跳闸技术分析——箱变低压侧附属站用变柜绝缘故障引发差动保护动作的完整案例
来源：HZVOLT 时间：2026-06-18 10:45:00
风机箱式升压变送电跳闸技术分析
——箱变低压侧附属站用变柜绝缘故障引发差动保护动作的完整案例
一、事件背景
1.1 风机箱变在系统中的位置

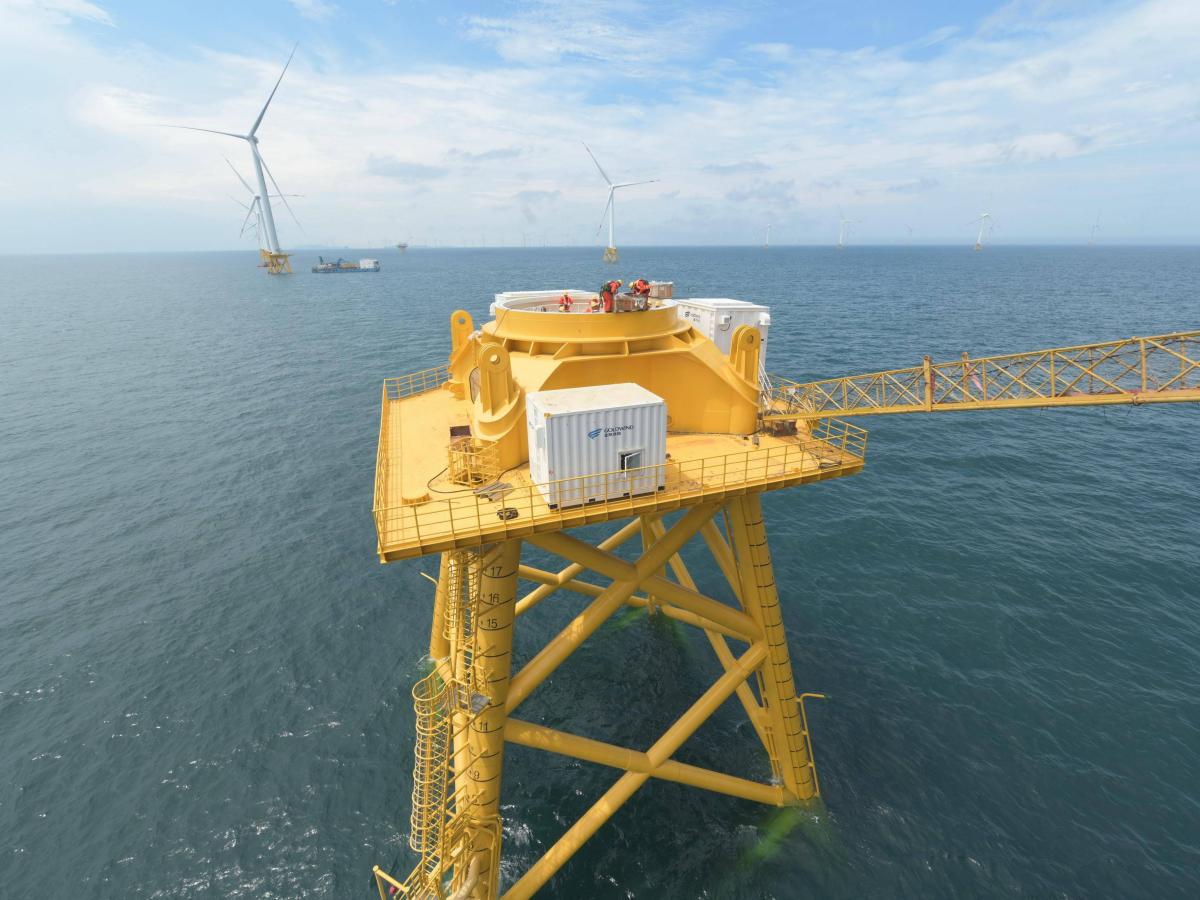

海上风电场每台风机塔基或机位点旁设置一台箱式升压变电站（箱变），将风机出口的690V（标称0.66kV/0.69kV）升压至35kV，经集电线路送至海上升压站。典型参数：
| 项目 | 参数 |
|---|---|
| 额定容量 | 1600～2500kVA（本案为2200kVA） |
| 电压比 | 0.69±2×2.5% / 35kV |
| 接线组别 | Dyn11（低压Δ / 高压Y接，高压侧中性点一般不引出至塔基） |
| 高压侧 | 35kV 真空断路器/负荷开关 + 熔断器组合 |
| 低压侧 | 690V 框架断路器，接风机侧及塔基辅助母线段 |
| 保护配置 | 35kV侧微机保护：过流、零序、线缆保护；部分项目增配箱变差动87T（高、低压侧CT间） |
箱变低压侧690V母线除了接风机主回路（经框架断路器）外，还带一台小容量站用变/辅助变压器（typically 100～315kVA，690/400V），为塔基内的控制柜、液压泵、冷却风机、照明、加热除湿、通讯等设备提供400V辅助电源。
1.2 故障经过（按真实场景还原）
调试/送电阶段，对箱变进行充电操作（35kV侧合闸送电，低压侧690V框架断路器在分位或尚未带风机功率，但690V母线及站用变柜仍在接通状态），合闸瞬间箱变差动保护动作跳闸。
排查一圈后把低压侧站用变柜解列（拉开站用变进线隔离开关/拆掉站用变高压侧熔丝或断开其电缆），再次送电——差流消失，箱变正常运行。由此锁定故障源在站用变柜。

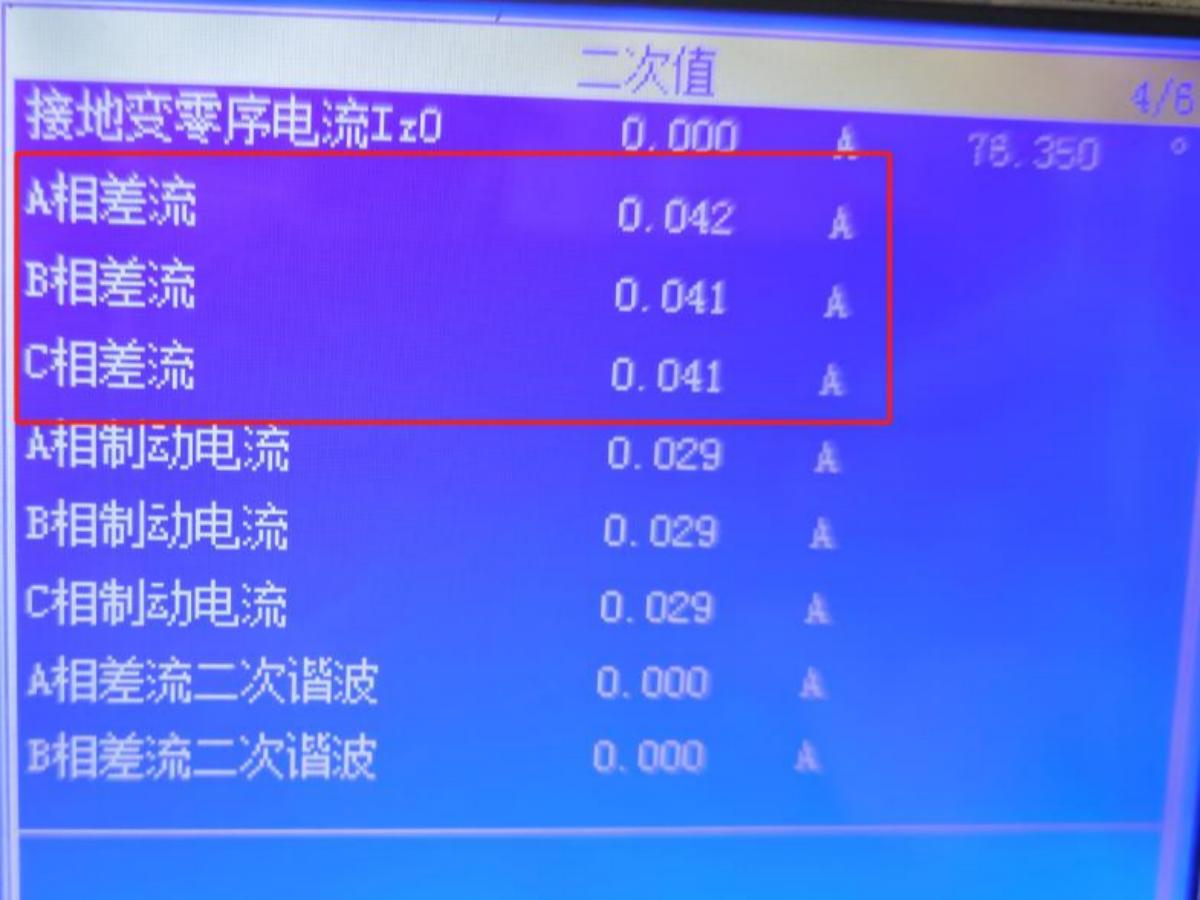

装置报文特征：
- 动作元件：比率差动保护 87T
- 动作相别：A、B、C三相均出现差流
- 差流数值：远超整定值
- 当时低压侧690V主断路器分位 → 低压侧主回路无电流，但低压侧母线及站用变仍挂在线
二、为什么站用变柜的绝缘故障会让箱变差动跳闸
这是整个案例最核心、也最容易被人误解的地方。拆开来讲。
2.1 差动保护"眼里"的世界边界
箱变差动保护的范围由高、低压侧CT的安装位置定义：
35kV侧CT ──→ 箱变高压绕组 ──→ 箱变低压绕组 ──→ 低压侧CT ──→ [690V母线] ──→ … ↑ CT负载侧——站用变柜在这里
关键点：低压侧CT装于箱变低压套管出口（或低压断路器线路侧），690V母线及站用变柜位于CT负载侧 → 在差动保护区内。
所以站用变柜不是"区外负荷"——只要它在CT负载侧，它的故障就是区内故障。
2.2 故障电流的流通路径（物理图像）
站用变柜的绝缘故障，最常见的形态在海上高湿环境中是：
形态一：690V侧绕组或引出电缆的对地绝缘劣化 → 单相接地发展为低阻对地通路
工程实际比教科书复杂：
- 站用变外壳可靠接地（安全规范要求），而绝缘击穿后，690V侧导体通过故障点与站用变铁芯/外壳连通 → 形成对地金属性通路
- 虽然690V系统标称浮地，但在实际塔基内，存在若干"隐性接地参考"：
- 站用变400V副边是TN-S/TN-C系统（N排接地），站用变高低压绕组间分布电容、绝缘支撑件的漏导、以及副边接地网的耦合，共同构成了一条虽然不是零欧姆、但也不是无穷大的对地回路
- EMI滤波器对地泄放通道、屏蔽层接地、绝缘监测装置（IMD）的测试脉冲回路等，都会提供mA～A级的泄漏通路
- 当绝缘劣化到炭化通道/金属性短接程度时，故障点等效电阻可以降到几欧姆～几十欧姆量级
- 此时在变压器电磁耦合作用下，故障相被强行钳位到地电位附近，产生显著的零序电流分量，通过"低压绕组→故障点→接地网→沿地/杂散路径返回"形成回路
形态二（更常见也更致命）：受潮导致690V侧相间绝缘下降 → 相间短路/匝间短路
海上塔基底部积水 + 盐雾沉积 + 凝露 = 绝缘表面电导率大幅上升。如果两相电缆终端头或绕组引出端同时对地/相互爬电，就会演变为低阻相间故障：
故障电流路径：
箱变低压绕组A相 → 低压CT → 690V母线 → 站用变进线 → 故障点(AB或AC) → 返回B/C相 → 低压绕组 ↑ 全部电流只在低压侧闭合
这个电流：
- 被低压侧CT完整地测量到了
- 但高压侧CT只看到很小的励磁电流分量（因为箱变是空载/轻载状态，35kV侧没有对应的一次功率传送电流去"抵消"它）
差流恒等式：
Idiff = IH/KH - IL/KL
- I_L = 很大的低压侧故障电流（折算到高压侧基准也相当可观）
- I_H ≈ 仅励磁分量（几百安培的涌流级别，但结构上是"变压器自己吃自己的磁链"，不构成一次侧的有功传递电流）
- 结果：Idiff 远大于整定值 → 比率差动动作
2.3 为什么三相差流都大（看起来"平衡"）
这是现场最容易迷惑人的地方——明明应该是"单相或相间故障"，报文却显示ABC三相差流都超。原因有三个叠加：
| 因素 | 作用 |
|---|---|
| ① Δ-Y相位补偿运算 | 低压Δ接法的相间电流被装置转换为Y型相分量（I_a = I_ab - I_ca之类），本来只存在于两相之间的故障电流会"映射"到三相显示值上 |
| ② 合闸励磁涌流叠加 | 空载合闸瞬间的涌流是非正弦、含直流偏置的，会污染一个周波内的采样向量，使三相瞬时差流都显得可观 |
| ③ 故障的非线性电弧 | 如果绝缘击穿伴随间歇性电弧（不是理想的金属性短接），电流波形含丰富谐波，装置一个采样窗（通常20ms）内三相有效值/峰值都很容易跨过门槛 |
所以"三相差流都有数" ≠ 故障是三相对称短路，在低压侧区内故障 + 合闸暂态的背景下，这是完全正常的表现形式。
三、排查过程（按你们实际操作的逻辑重建）
3.1 第一轮：排除"假故障"——CT、接线、定值
这是必须过的关卡，否则后面查设备会没有底气。
| 检查项 | 怎么做 | 期望/实际结果 |
|---|---|---|
| 保护定值与CT变比核查 | 调RCR文件/定值单，核高压侧CT(如40/1或50/1)与低压侧CT(如2500/1或3000/1)的设置 | 变比、转角系数均无误 |
| 低压侧CT回路完整性 | 万用表量CT二次直阻、查端子排紧固、查有无短接片遗忘拆除 | 三相平衡，回路正常 |
| 一次通流校极性 | 35kV侧加小电流或从低压侧反推，验证装置采样相位关系 | 极性正确，差流归零（当无故障电流时） |
这轮做完，基本可以关掉"保护误接线/定值设错"这个选项。
3.2 第二轮：箱体本体还是外围？
| 步骤 | 操作 | 结果的意义 |
|---|---|---|
| ① 断开站用变柜（解列） | 拉开站用变高压侧刀熔/拆其690V侧电缆 | 若跳闸消失 → 故障在站用变回路；若仍然跳闸 → 故障在箱变本体/低压套管/CT安装段 |

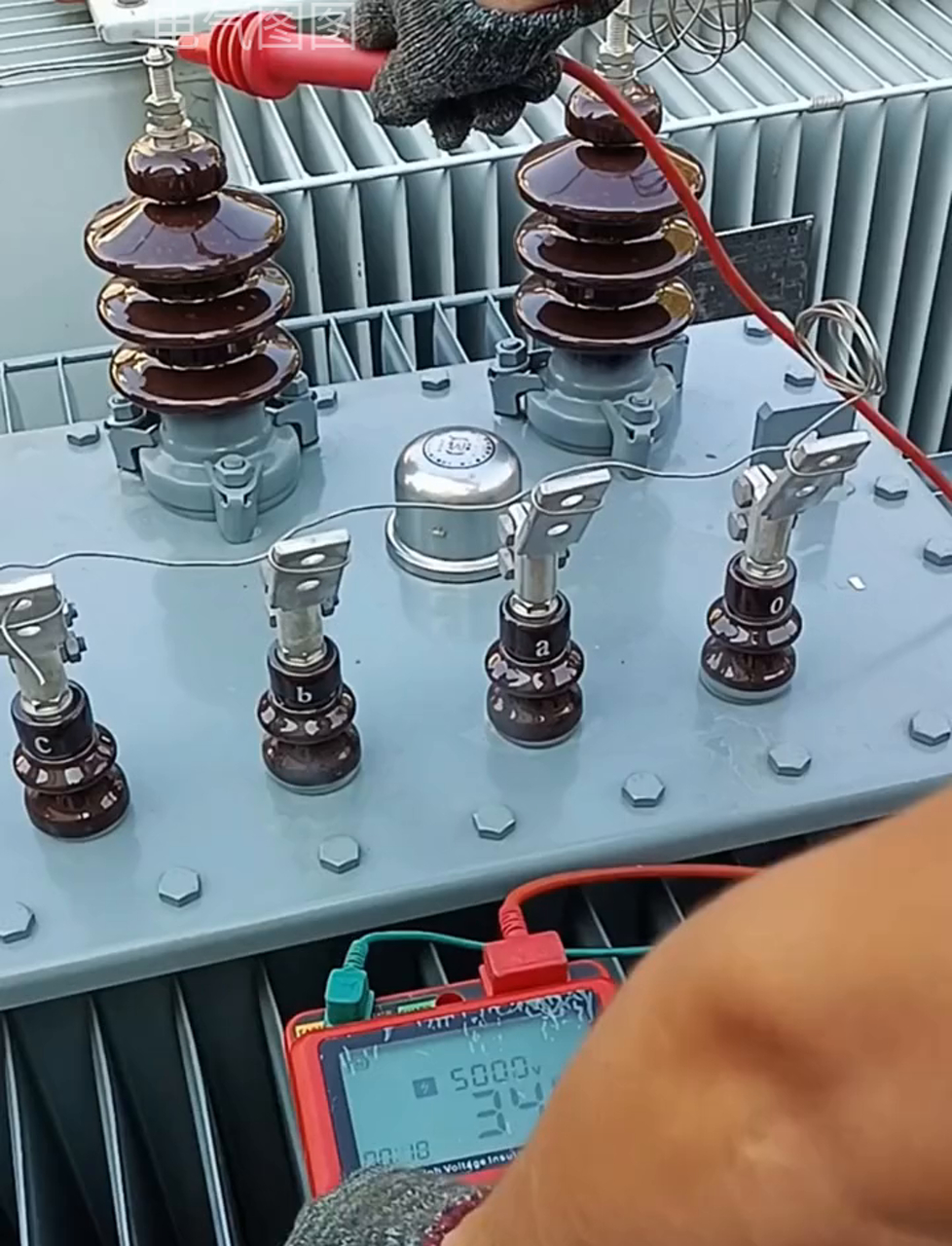

| ② 绝缘摇测箱变本体 | 2500V/1000V兆欧表测高-低、高-地、低-地 | 确认本体绝缘合格（本案本体合格） |
| ③ 聚焦站用变柜 | 2500V测站用变690V绕组对地 → 0 MΩ或接近0 | 钉子钉在柜子上 |
本案就是：①解列站用变柜后故障消失——这是整个排查中最具决定性的一步。

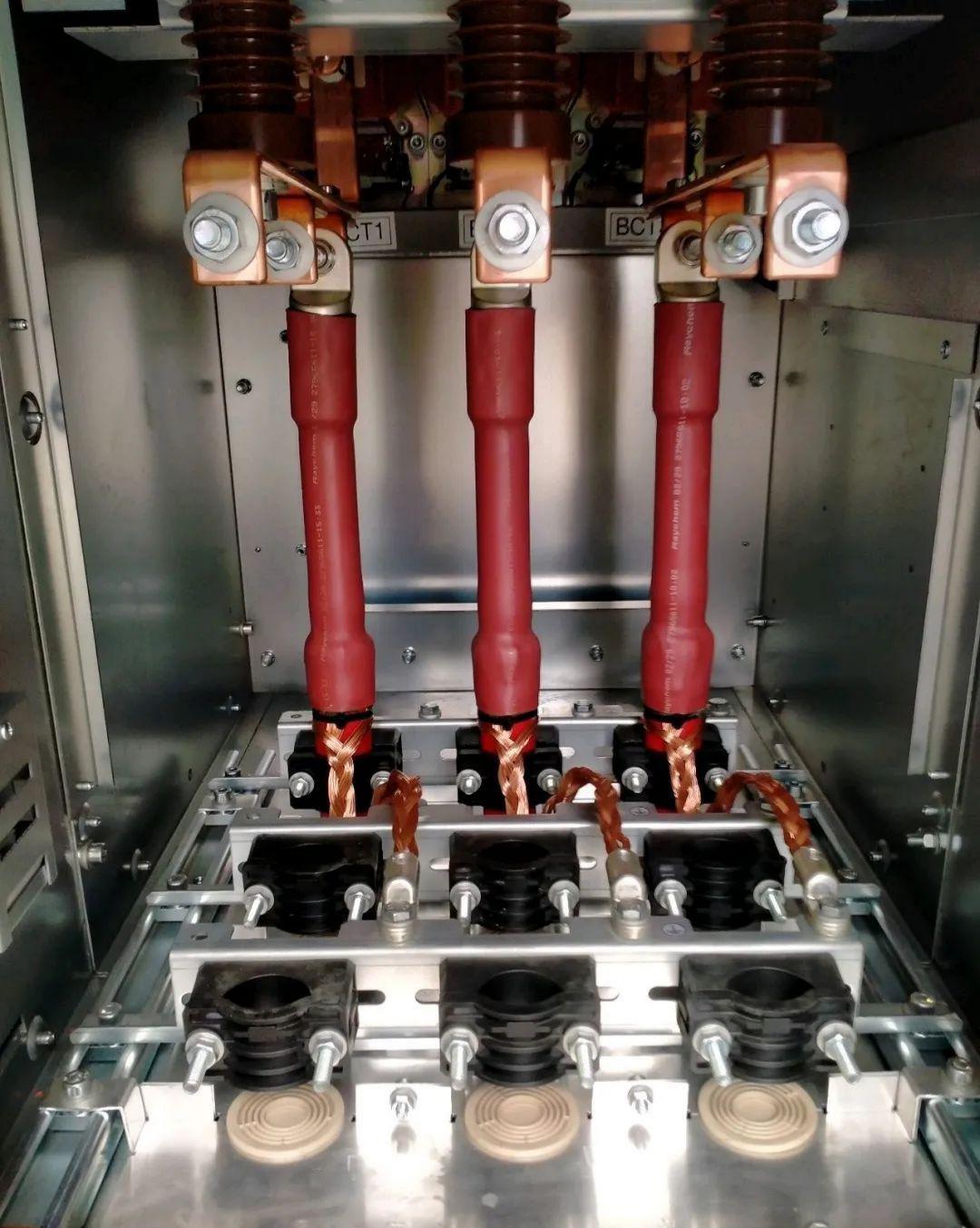

3.3 第三轮：打开站用变柜看真相
典型发现：
- 柜底积水痕迹，内部凝露水珠沿绝缘表面连成片
- 690V侧电缆终端头/绕组引出端有爬电炭化黑痕或白色盐析结晶
- 2500V兆欧表：高压绕组（690V侧）对地 0～几十kΩ（远低于应该的>MΩ级）
- 拆开终端后发现：制作工艺不良 + 潮气侵入 = 绝缘彻底崩了
四、故障机理的完整物理链条
海上高湿盐雾环境 ↓ 塔基底部微负压 + 昼夜温差 → 柜内凝露（水珠沿电缆/绝缘子表面汇聚） ↓ 690V电缆终端头制作时：半导电层剥离不齐/应力锥偏位/密封胶不足/冷缩管内壁气隙 ↓ 盐雾微粒（NaCl等）溶于水膜 → 表面电导率飙升 → 沿面泄漏电流逐步炭化绝缘表面 ↓ 绝缘逐步劣化 → 最终在箱变充电的暂态过压下击穿 → 形成 690V侧对地低阻通路（或相间短接） ↓ 故障电流仅在低压侧（690V）闭合循环 → 低压侧CT测到大电流，高压侧CT无对应电流 ↓ 差流 Id = |Ih/Kh - Il/Kl| >> 整定值 ↓ 比率差动保护动作 → 35kV侧跳闸 → 箱变断电
五、暴露的问题
| 类别 | 具体问题 |
|---|---|
| 施工 | 690V侧电缆终端/站用变高压引出端的制作未按海上环境要求做密封冗余（仅"够用"没"够耐用"）；柜底排水/防潮设计执行打折 |
| 验收 | 送电前对低压侧附属设备只做了"摇绝缘"没做泄漏电流/耐压/局部放电，"0MΩ"如果在投运前被发现就不会演变成跳闸事件 |
| 系统设计 | 站用变柜挂在箱变差动保护区内，但它的容量才百来kVA——它自己坏了却让2.2MVA箱变跳闸、连带影响整条集电线上的其他风机。这种保护层级不匹配是根子上的结构性问题 |
| 环境 | 塔基底部是最潮湿最容易被忽视的角落——所有人注意力在35kV电缆终端和油枕上，690V辅助回路成了盲区 |
六、整改措施（务实版）
6.1 紧急处置
| 措施 | 说明 |
|---|---|
| 更换/修复故障站用变柜 | 换为海上专用型、IP56壳体、带加热除湿自动控制的柜型；690V侧电缆终端改用预制式冷缩终端，双人复核关键尺寸 |
| 同源排查 | 同一批次所有风机塔基的站用变柜全部做一次1000V/2500V泄漏电流筛查，不只看MΩ，记录μA趋势值 |
6.2 结构性的保护优化（重点是解决"小设备拖垮大设备"）
这是最有工程价值的部分：
| 方案 | 做法 | 利弊 |
|---|---|---|
| 方案A：站用变回路设独立保护，把它挪出差动保护区 | 把低压侧CT移到站用变进线外侧——即CT装在站用变进线上而不是箱变低压套管上，使站用变落到差动区外；同时在站用变进线设速断/过流 | 最干净，但需要改CT布置和差动范围定义 |
| 方案B：差动不设了/改门槛 | 箱变这种容量级，有些项目干脆不用差动，只用过流速断+接地保护 | 成本低但损失了对箱变本体内部故障的灵敏度 |
| 方案C（最现实的妥协）：在站用变进线加熔断器/小断路器 + 报警级绝缘监测 | 站用变柜前置高分断熔断器（适当选型）+ 690V母线装绝缘监测装置IMD（告警不跳闸），让"慢速劣化"被提前捕获；差动87T保留作为最终手段 | 不改CT布置，工程上最快落地 |
我的建议是 A（有条件就做） 或 C（没条件改CT时的现实选择） 的组合：站用变进线加独立熔断/断路器保护 + IMD在线监视，让站用变故障尽量自己切除或被提前预警，而不是直接拿箱变差动当它的后备。
6.3 施工与验收硬杠
- 690V/400V辅助回路电缆终端制作：全过程旁站，关键尺寸拍照存档
- 所有塔基站用变柜投运前必做：1000V泄漏电流试验（记录μA值，不只看MΩ读数）
- 柜内加温湿度传感器 + 自动加热器，设定阈值（湿度>70%启动），数据可上送到SCADA
七、一句话总结（给保护专业的同事看的）
核心观点： 差动保护动作没有错——站用变柜在保护区内，它内部绝缘击穿产生了真实的区内故障电流，低压侧CT看到了、高压侧没有对应电流，差流越限跳闸是原理上该有的结果。真正的问题是：一个百来kVA的辅助设备用"绝缘偷工减料"绑架了一台2.2MVA主设备的可用性——根子在制造/施工/验收的质量链断裂，不在保护逻辑。
