重庆5.4MW分布式光伏防逆流系统与四可一体化方案 | 主从式架构光纤通讯

本项目位于重庆市某大型工业企业厂区内，总装机容量为5.4MW，采用“自发自用、余电不上网”的并网模式。项目利用厂区现有建筑屋顶及闲置空地铺设光伏组件，所发电量全部用于企业生产用电，旨在降低企业用电成本、响应国家绿色低碳发展号召。

然而，该项目面临多重技术挑战：厂区总降站设有两台主变压器，光伏系统通过10个低压并网点接入厂区400V配电系统，防逆流监测必须在两台主变的低压侧分别设置采样点；10个并网点极度分散，分布在生活区箱变、包装电力室、原料粉磨电力室、联合储库电力室、石灰石破碎电力室等不同位置，最远距离达800-1000米；通讯沿途经过重载车辆通行道路及粉尘较大的生产区域，对通讯线路的抗干扰能力和物理防护提出严峻考验；

此外，根据重庆市能源局及国网重庆电力公司的最新要求，项目必须满足“可观、可测、可调、可控”的四可要求，具备接收调度AGC/AVC指令并快速响应的能力。

针对本项目并网点多、分布广的特点，创新采用“主机集中判断 + 从机分散执行 + 光纤环网通讯”的主从式防逆流架构。该防逆流方案在保证可靠性的前提下，相比每个并网点独立配置防逆流装置的传统做法，可节省设备投资约30%-40%，同时做到用电效益最大化

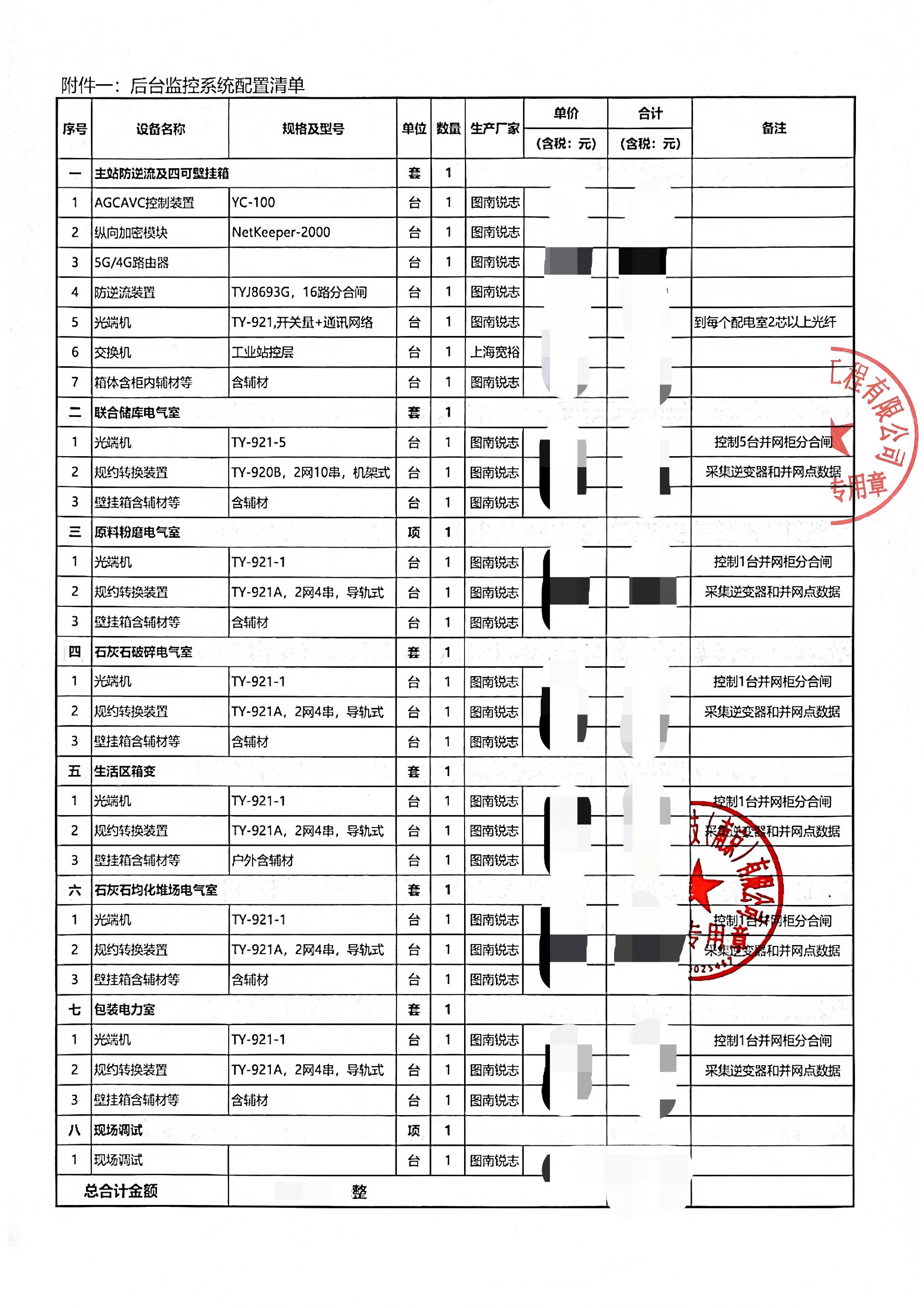

主机配置：选用TYJ8693G1防逆流装置作为系统主机，该防逆流装置支持多通道三相电流电压信号同时接入，一台即可完成两台主变低压侧的功率监测；采用工业级32位处理器，功率计算周期小于20ms，确保逆流判别的实时性；配备多路继电器硬接点输出，可直接驱动中间继电器或断路器分励脱扣器；配备7英寸彩色触摸屏，可实时显示两段母线的功率曲线、逆流次数统计及历史事件记录。

在1#主变和2#主变10kV进线柜内分别安装一组精度等级不低于0.5级的电流互感器，从两段母线PT二次侧分别引入电压信号，用于计算有功功率和无功功率。

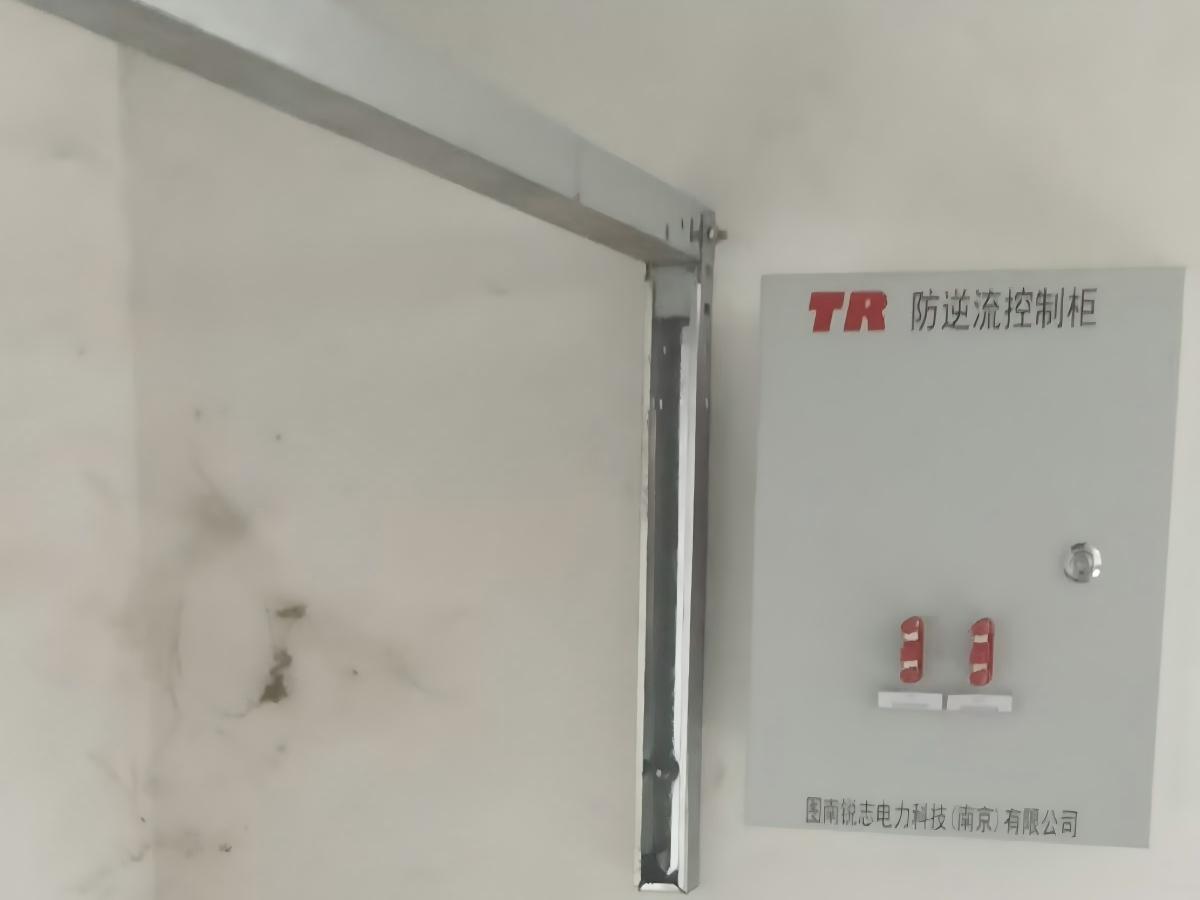

从机配置：在10个并网点所在的电力室内，各安装一面防逆流从机壁挂箱，尺寸为600mm×400mm×250mm，防护等级不低于IP54，以适应水泥厂区的粉尘环境。每个从机壁挂箱内包含TY921防逆流从机模块、中间继电器、光纤收发器、开关电源及接线端子排。

当主机检测到逆流并发出跳闸指令后，信号通过光纤传送到对应从机，从机内部的中间继电器动作，其常开触点闭合，接通对应并网柜断路器的电操线圈，使断路器跳闸，整个跳闸过程从检测到动作完成不超过100ms。

逆流判定逻辑：主机内部预设两级逆流保护定值——一级预警定值为反向有功功率达到额定容量的5%（约270kW）时发出预警信号，给予操作人员干预时间；二级跳闸定值为反向有功功率达到额定容量的10%（约540kW）且持续超过2秒时触发跳闸指令。（定值设置需根据项目整体验算）

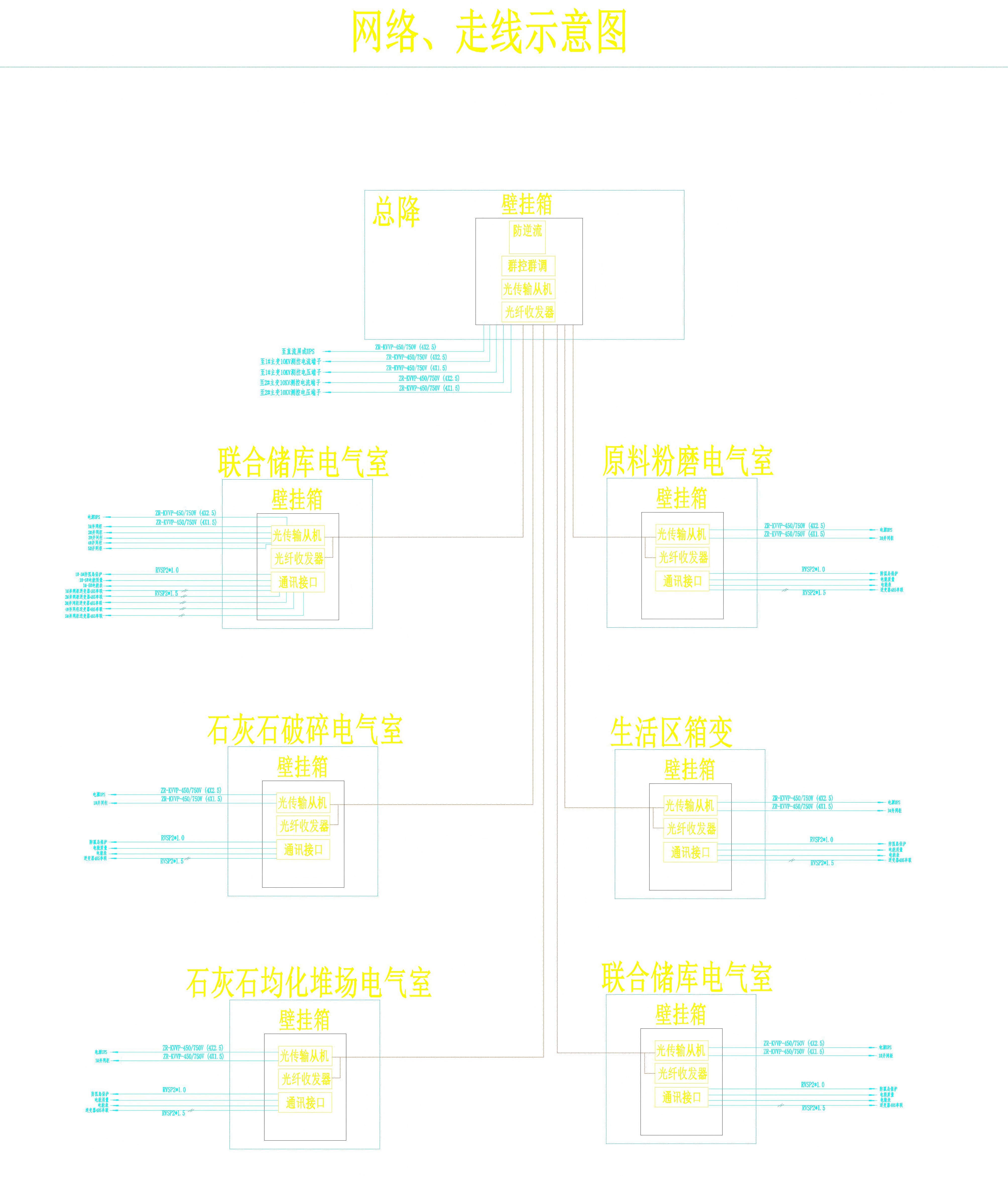

光纤通讯网络：采用星型拓扑结构，以总降站内的主机为中心，分别敷设光纤至10个从机所在位置。光纤采用单模铠装光缆GYXTW-4B1.3，具有优异的抗拉性能和防水性能。主干路由沿厂区电缆沟敷设，分支路由穿镀锌钢管埋地敷设，穿越重载道路处采用顶管施工。每个光纤接头均采用热熔方式，熔接损耗控制在0.02dB以内，全程总损耗不超过3dB，两端预留不少于5米的余量以便日后维护。

根据国网重庆电力公司的技术要求，“四可”具体含义为：

可观——调度主站能够实时查看光伏电站的运行状态；

可测——能够精确测量并上传各类电气量，数据刷新周期不大于4秒；

可调——能够接收调度下发的AGC和AVC指令，快速调整有功出力和无功功率；

可控——能够远程控制并网断路器的分合，实现紧急停机或恢复并网。

核心设备配置：TY-920E四可装置（AGC/AVC控制系统）是整个四可系统的核心，安装在总降站的防逆流主机壁挂箱内，通过104规约与重庆地调主站建立通讯连接，接收调度指令并上送遥测遥信数据。

AGC调节时，TY-920E根据调度下发的有功目标值，按照比例分配原则计算各逆变器的目标值，通过下行通讯下发调节指令；

AVC调节时，根据调度下发的电压或功率因数目标值，调节逆变器的无功输出，维持并网点电压在合格范围内。

在每个电力室的防逆流从机壁挂箱内配置一台TY921采集装置，通过RS485总线与所在区域的逆变器进行通讯，采集运行参数并下发调节指令，同时采集防孤岛保护装置、电能质量监测装置的运行数据和告警信息，并将Modbus RTU协议转换为与TY-920E通讯的私有协议。

配置NetKeeper-2000纵向加密认证装置，部署在TY-920E四可装置与调度通讯网络之间，实现数据传输的加密和身份认证，满足电力监控系统安全防护要求。

通讯链路融合创新：在项目实施过程中，技术人员发现四可系统的通讯路径与防逆流系统的通讯路径高度一致——都是从总降站到各电力室。为简化施工、降低成本，决定将两套系统的通讯链路进行深度融合。

具体方案为：

将TY-920E四可装置直接安装在防逆流主机壁挂箱内，共用箱体内的电源和接地系统；

TY921采集装置安装在防逆流从机壁挂箱内，其与TY-920E之间的通讯数据通过防逆流系统已有的光纤链路传输；在主机侧的光纤收发器后端增加数据分流器，将一路光信号分为两路电信号，一路送给防逆流主机，另一路送给TY-920E四可装置。

这一融合方案节省了约8000米通讯线缆和配套管材的采购费用，避免了重复敷设线缆，缩短工期约15天，同时光纤通讯的抗干扰能力远优于长距离485通讯，降低了数据丢包率。

前期准备：详细测绘各电力室到总降站的实际路由距离和路径条件，确认电缆沟、桥架、预埋管的可用空间和完好程度，标记沿途障碍物和危险源并制定绕行方案。核对防逆流系统接线图与实际设备是否一致，确认CT极性标注是否正确（P1朝向母线、P2朝向主变），审核光纤路由图确保无与其他管线冲突。

光纤敷设：光纤的最小弯曲半径不小于光缆外径的20倍，敷设时牵引力不超过光缆允许张力的80%，避免光纤受到挤压、扭转和剧烈冲击。穿越道路处采用DN100镀锌钢管保护，埋深不小于0.8米；经过高温区域时增加隔热层；在易受机械损伤的部位加装角钢护罩。每隔50米设置一个光缆标识牌，标明起点、终点和长度，制作详细的光缆路由图和熔接记录表，对每个光纤接头进行拍照存档。

485通讯线施工：采用RVSP 2×1.0mm²屏蔽双绞线，所有逆变器采用“手拉手”串联方式连接，严禁星型连接。通讯线单独穿管敷设，不得与动力电缆共管。屏蔽层在TY921采集装置侧单端接地，接地电阻不大于4Ω，严禁屏蔽层两端接地以避免形成地环流。在485总线的最末端两个逆变器上并联120Ω终端电阻，确保接触可靠。

强弱电分离：通讯线与380V动力电缆平行敷设时间距不小于30cm，与10kV高压电缆平行敷设时间距不小于50cm。交叉跨越时通讯线在上方、动力线在下方，垂直间距不小于20cm。在变频器附近敷设通讯线时增加金属屏蔽槽盒，通讯线进出电力室时加装信号防雷器，使用磁环抑制共模干扰。

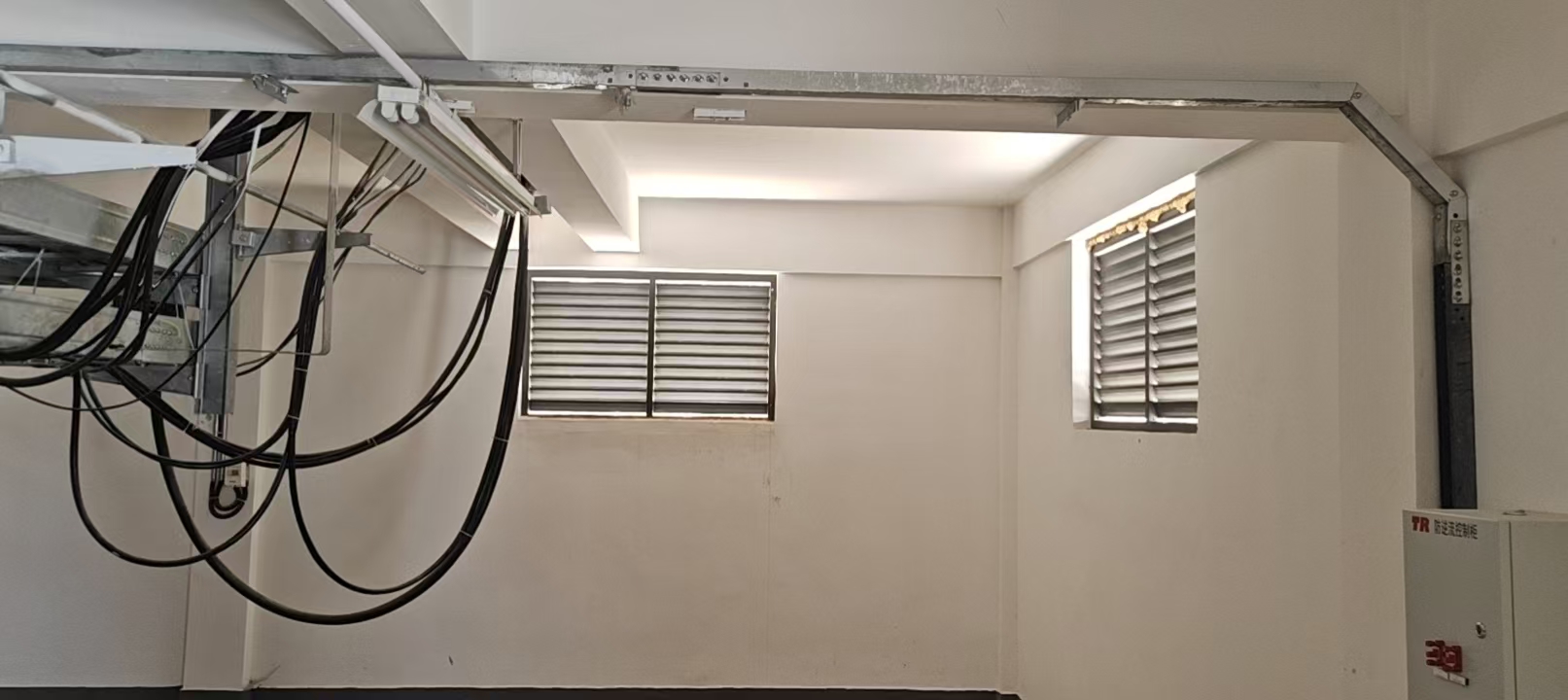

防逆流从机壁挂箱安装：选择通风良好、无阳光直射的位置，箱体底部距地面高度不小于1.2米，箱门开启角度不小于120°以便操作维护。所有接线端子采用冷压端头，压接牢固；线号标识清晰，与图纸编号一致；不同电压等级的导线分束绑扎，间距不小于50mm。箱体外壳通过专用接地线接至接地干线，箱内各元件的接地端子汇集到接地铜排，接地线截面积不小于4mm²。

防逆流系统联调：单体调试阶段检查主机采样通道的准确性，使用标准源输入已知电流电压验证功率计算是否正确；测试从机模块的响应时间，从主机发出指令到从机继电器动作的时间应小于50ms；验证跳闸回路，确认断路器能够可靠跳闸。系统联动试验模拟四种场景：1#主变出现逆流、2#主变出现逆流、多个并网点同时出现逆流、通讯中断时主机自动切换到备用模式，确保每种工况下系统均能正确响应。

四可系统联调：数据上传测试确认TY921采集装置能够正确读取逆变器、防孤岛装置、电能质量监测装置的数据，TY-920E能够正确汇总数据并通过104规约上传至调度主站，核对上传数据的准确性和实时性。AGC调节测试依次接收调度下发的50%、100%、0%额定功率指令，确认逆变器出力能够快速调整至目标值。AVC调节测试接收调度下发的功率因数0.95滞后和0.95超前指令，确认逆变器无功输出满足要求，记录调节响应时间和稳态误差以评估系统性能。

验收资料：技术资料包括竣工图纸（系统接线图、光纤路由图、设备布置图）、设备说明书和合格证、调试报告和测试记录；施工资料包括隐蔽工程验收记录、光纤熔接测试报告、绝缘电阻测试记录；运维资料包括操作规程和维护手册、备品备件清单、故障处理预案。

本项目通过创新性地采用“防逆流与四可系统一体化融合”的设计思路，成功解决了多并网点、长距离通讯、双主变采样等技术难题，取得了显著的成效：相比传统方案，节省设备采购费用约35%，减少线缆用量约60%；通过通讯链路复用，缩短施工周期约20天；光纤通讯的应用彻底解决了长距离485通讯的干扰问题，数据丢包率降至0.1%以下；主从式架构使得故障定位更加精准，维护效率显著提高。该方案的成功实施，为同类分布式光伏项目提供了可复制、可推广的技术范本，特别是在水泥、钢铁等高能耗行业的厂房屋顶光伏项目中具有重要的参考价值。随着国家对分布式光伏“四可”要求的全面推广，这一融合方案有望成为行业标准配置，推动分布式光伏从“粗放式并网”向“精细化调控”转型升级。
