为什么保护电压与测量电压不一样？深度解析保护装置的“双标尺”设计

故障解列装置测量电压与保护电压数值不一致的原因解析

故障解列装置（频率电压解列装置）"测量电压"与"保护电压"数值不一致的现象，在电力系统中是非常经典的"功能差异化设计"体现。

简单来说，这是因为故障解列装置内部针对"监盘显示"和"故障保护"这两种截然不同的应用场景，配置了两套独立的采样和计算逻辑。它们就像是用两把不同标准的尺子去量同一张桌子，得出的具体数值自然会存在微小差异。

具体原因可以拆解为以下三点：

1. 频率电压解列装置基准电压（标尺）不一样：100V vs 57.7V

这是导致数值差异最直接的物理原因。

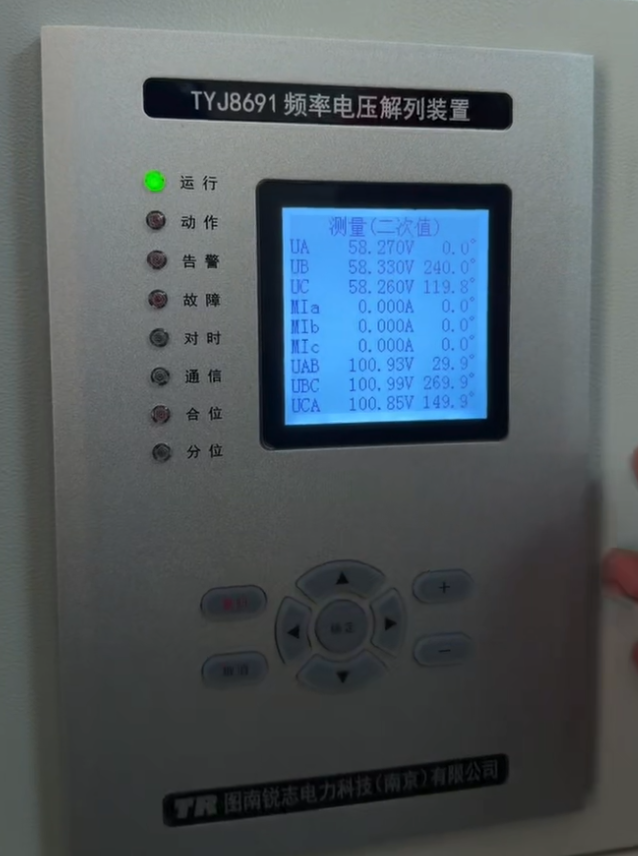

测量电压（标尺是 100V）：电力系统的相电压（如10kV/√3）在额定状态下理论上是57.7V。为了方便计算和显示（避免小数点），很多装置的"测量"回路会人为设定一个100V的基准额定值。现象印证：界面下方的线电压UAB、UBC、UCA显示在100V左右（如100.93V），而相电压显示58V多。这正是因为装置在内部把100V当作线电压额定值，折算下来相电压就是100×1/√3≈57.7V。

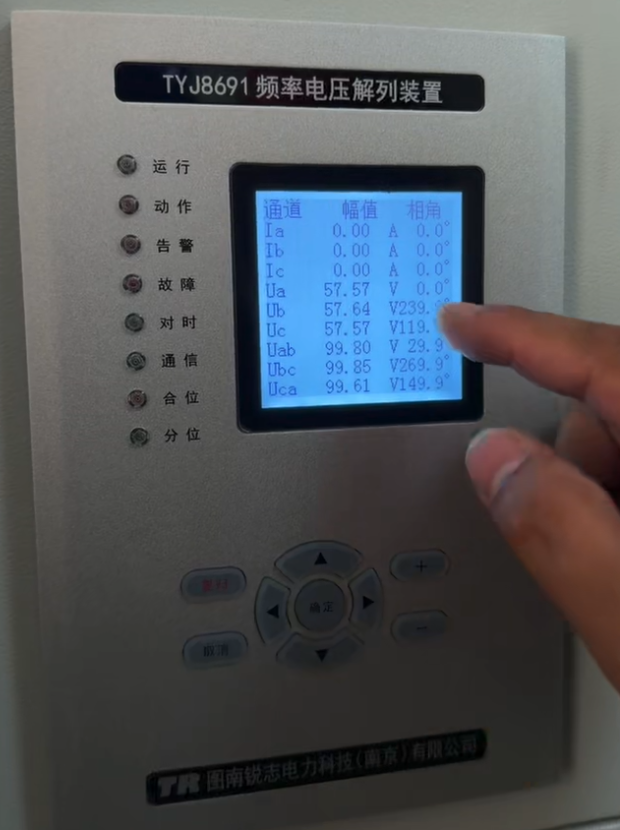

保护电压（标尺是 57.7V）：保护装置的"保护"回路通常更贴近一次系统的真实额定电压57.7V（10kV系统相电压）作为基准。现象印证：界面的相电压显示57.57V，这个数值非常接近57.7V的额定相电压。

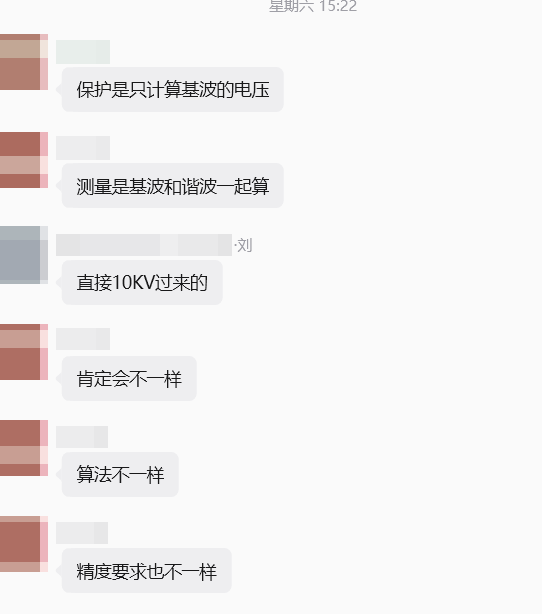

2. 保护和测量算法不一样：是否过滤谐波

保护算法（只看基波）：当电网发生故障时，波形会发生畸变，包含大量谐波。保护装置为了确保在最恶劣的情况下也能准确判断故障，其算法会做严格的滤波，剔除谐波干扰，只提取纯净的50Hz基波来计算有效值。

测量算法（全波计算）：测量显示主要为了给运行人员看，追求的是反映电网的真实能量消耗。它通常会计算整个波形（包括谐波）。如果电网里存在一些高次谐波，测量回路算出来的数值就会稍微大一点（因为包含了谐波的能量），而保护回路算出来的依然是准确的基波数值。

3. 精度与响应要求不一样

测量回路：要求长期显示稳定、平滑，方便人工读取。通常会做平均值滤波或复杂的均方根计算，反应相对慢一点，数值更平滑。

保护回路：要求故障瞬间（毫秒级）反应极快。它的采样和计算必须更直接，不能滞后。因此在正常稳态下，它的数值波动可能会比测量值稍大，或者因为基准不同而产生视觉上的差异。

总结为什么保护电压与测量电压不一样？

你看到的58.270V和57.57V的差异，主要是因为它们拿不同的标准去衡量同一个电压：

• 测量回路是基于100V线电压基准换算出来的。
• 保护回路是基于57.7V相电压基准计算出来的。

只要这两个数值都在合理的偏差范围内（比如相差1~2V以内），且三相平衡，这就是解列装置设计的正常现象，完全不需要担心。
