大唐国际锡林浩特发电厂分布式光伏防逆流解决方案

本文以大唐国际锡林浩特发电厂4.5MW分布式光伏项目为蓝本，深度剖析其光伏防逆流系统的设计思路、技术选型优化历程及实施要点，为业界同仁提供一份可落地的工程参考。

一、项目概况：一个典型的“完全自发自用”场景

1.1 项目基本信息

大唐国际锡林浩特发电厂分布式光伏项目总装机容量约4.5MW，属于中等规模的厂区分布式电站。项目利用发电厂内闲置土地和建筑屋顶铺设光伏组件，所发电力全部用于厂内生产自用，不上网、不售电。

1.2 电气主接线特点

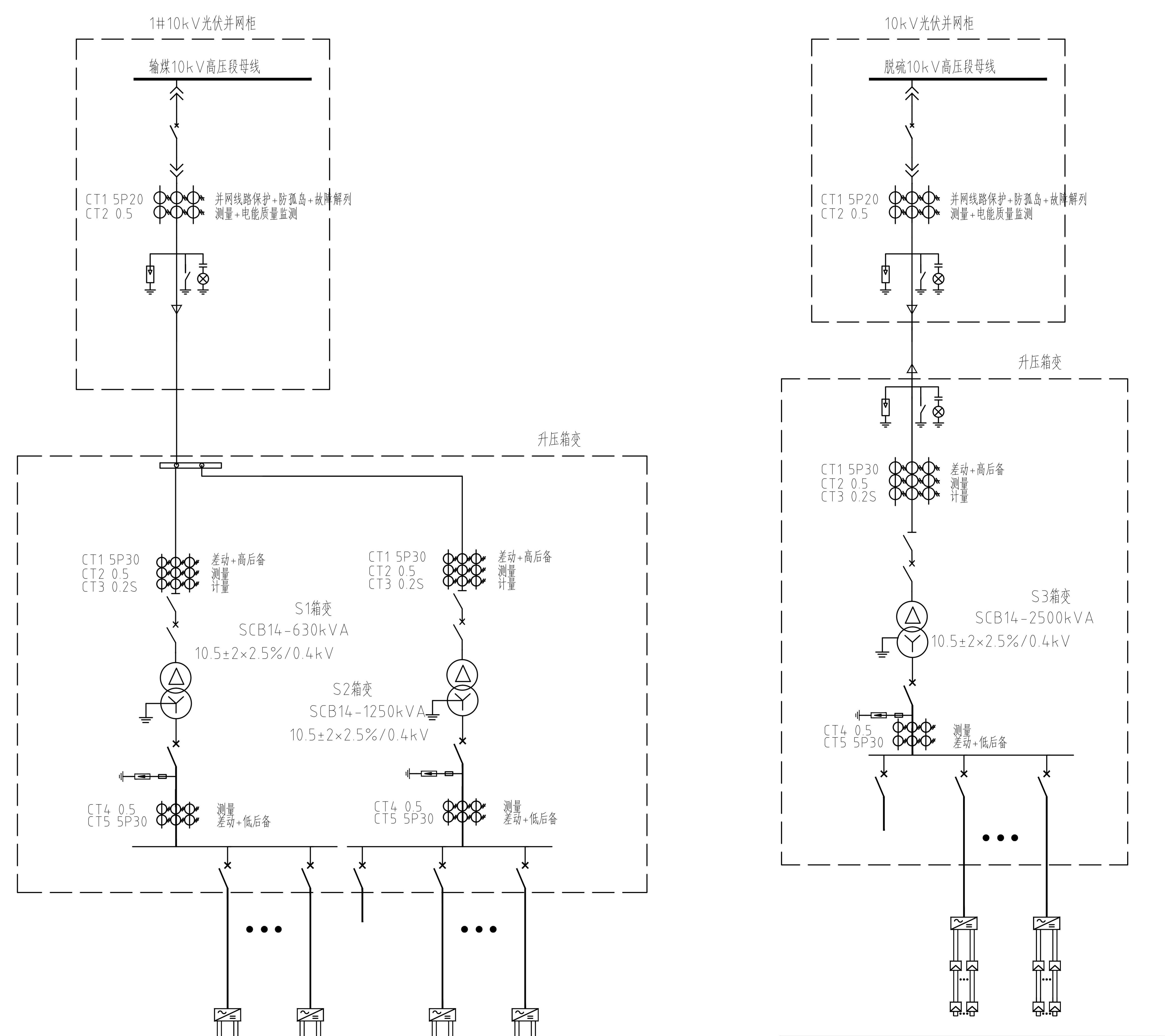

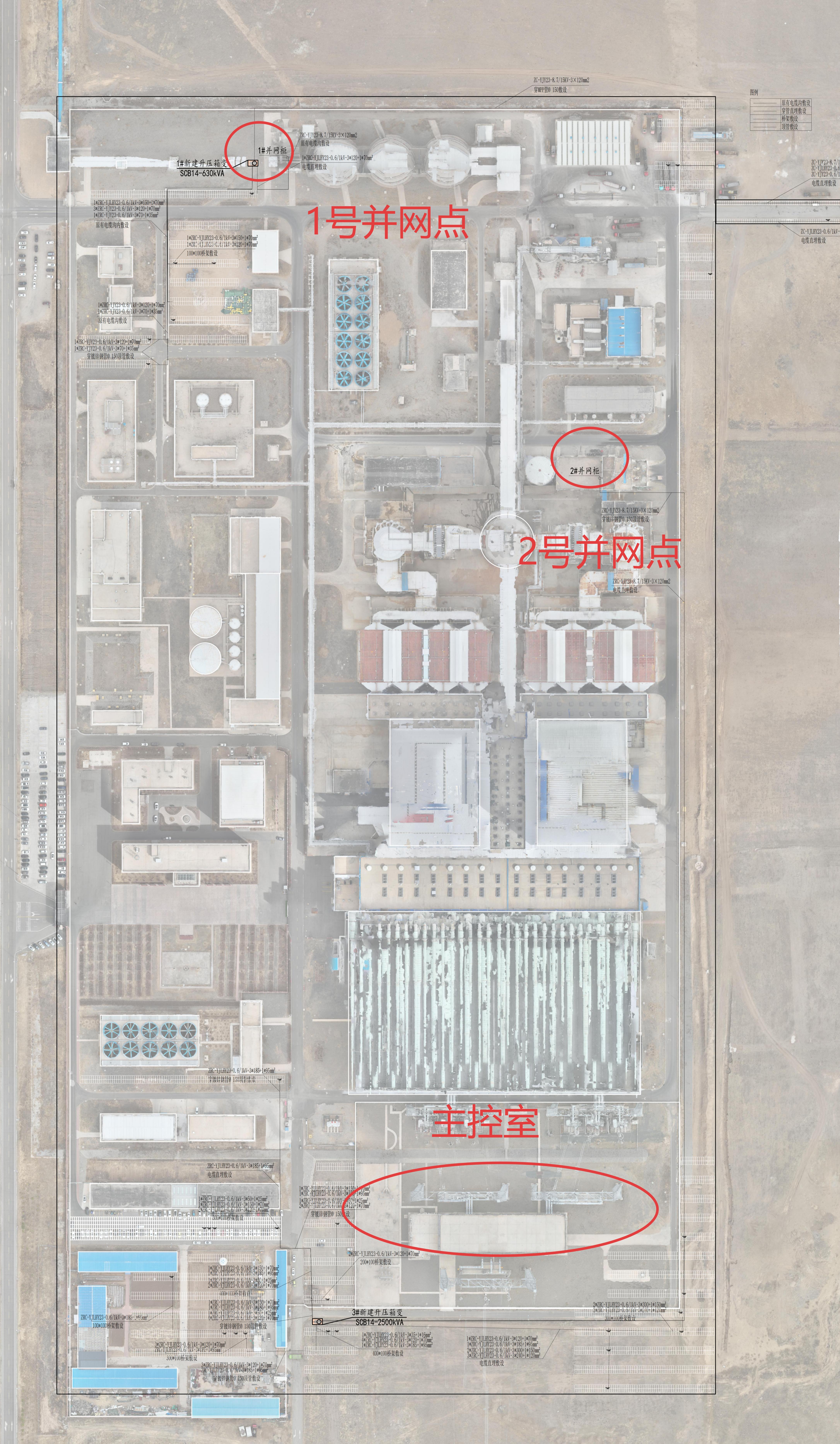

• 并网点： 两个并网点分别接入厂内输煤10kV高压段母线和脱硫10kV高压段母线。

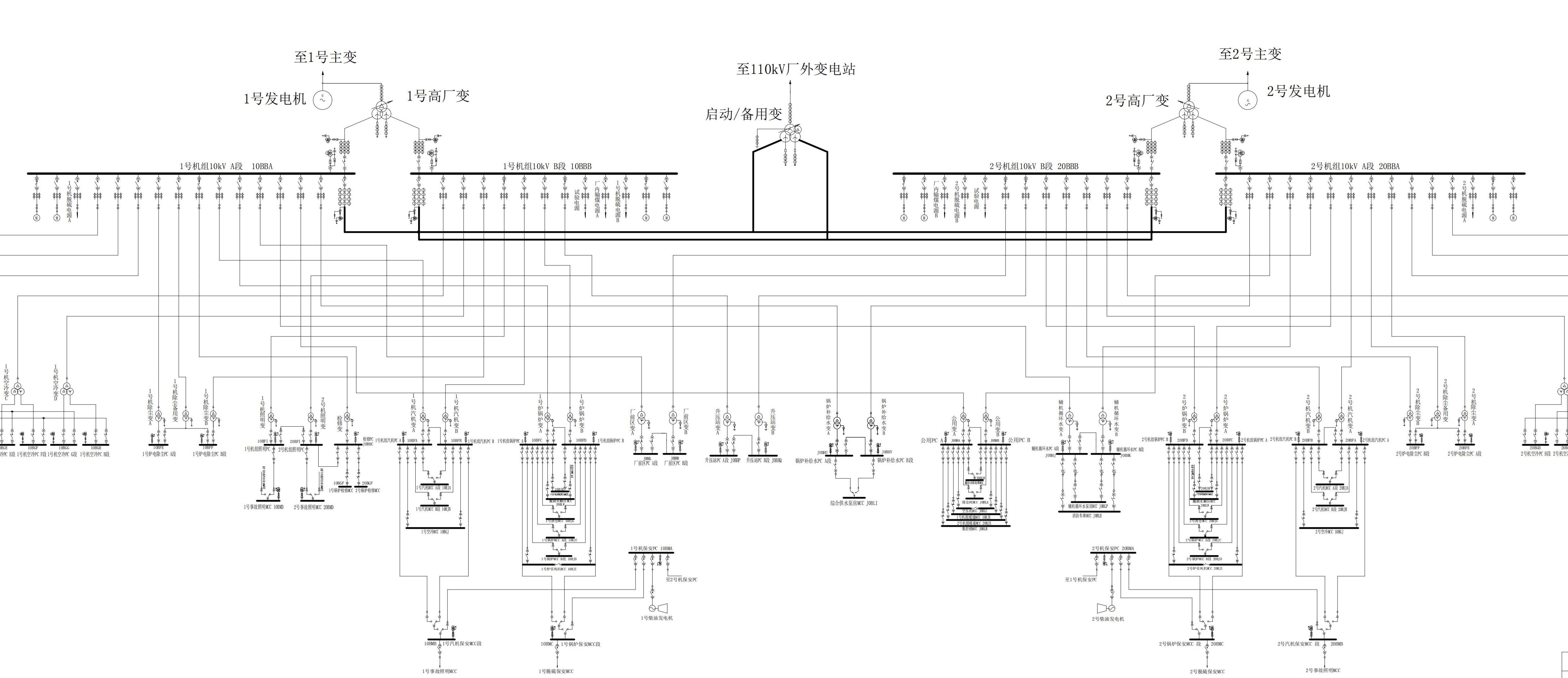

• 上级电源： 厂区共有3段110kV市电进线，分别对应1号高厂变、2号高厂变和备用变，共构成4段10kV母线。


• 运行模式： 光伏电力优先供给厂内负荷，不足部分由电网补充，多余部分绝不允许反送至110kV电网。

1.3 防逆流的必要性

根据《光伏发电站设计规范》（GB 50797-2012）及国家电网相关规定，“完全自发自用”项目必须配置可靠的防逆流系统。一旦发生逆流，不仅违反并网协议，还可能对电网安全稳定运行造成冲击，甚至引发继电保护误动等事故。因此，防逆流是本项目成败的关键技术环节。

二、防逆流系统核心挑战：三大技术难题亟待破解

2.1 挑战一：远距离测控难题

3台主变所在的集控室距离光伏区域较远，直线距离超过数百米甚至上公里。传统的电缆采样方案存在以下致命缺陷：

• 信号衰减严重： 长距离传输导致电压、电流模拟量信号失真；
• 施工成本高昂： 大量电缆敷设、桥架建设费用惊人；
• 后期维护困难： 故障点难以定位，排查耗时费力。



2.2 挑战二：业主的柔性调节要求

业主明确提出：防逆流控制必须优先采用“柔性调节逆变器输出”的方式，即在正常情况下通过动态调整逆变器有功功率输出来平衡负载，避免简单粗暴地直接切除并网断路器。这一要求意味着：

• 系统必须具备毫秒级的实时响应能力；
• 需要与逆变器建立高效、可靠的通信链路；
• 控制算法必须足够智能，既要防止逆流，又要最大化光伏利用率。

2.3 挑战三：数据采集便利性与准确性平衡

初始设计考虑在10kV侧采集电度表数据，但实际勘查后发现：

• 10kV开关柜空间紧凑，接线改造需要停电，影响厂区正常生产；
• 多个并网点分散，电缆敷设路径受限；
• 施工窗口期有限，难以协调。

如何在保证数据准确性的前提下，找到更便捷、更低风险的采样方案，成为必须解决的问题。

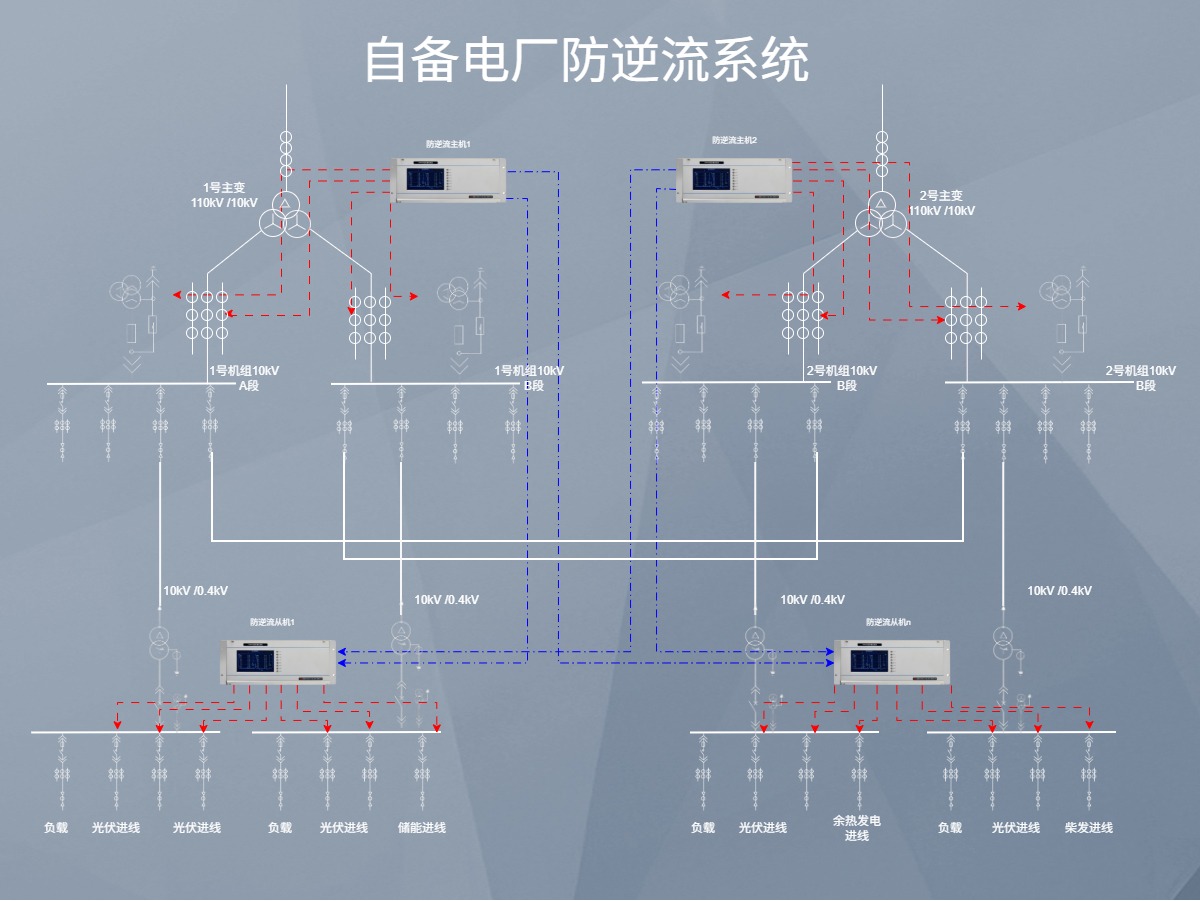

三、光伏防逆流系统架构设计：主从机分布式方案

3.1 总体架构理念

针对上述挑战，本方案摒弃了传统的单一控制器集中式架构，采用主从机分布式架构，将防逆流数据采集与决策执行分离，各司其职、协同工作。

3.2 光伏防逆流系统核心组件详解

3.2.1 防逆流主机

• 部署位置： 光伏侧的综合保护屏内。
• 角色定位： 系统的“大脑”，负责所有决策与控制指令的下发。
• 核心功能：
  • 接收从机上传的功率数据；
  • 运行防逆流控制算法，计算目标功率调节量；
  • 通过环网交换机向逆变器群下发调节指令；
  • 集成硬控功能，在柔性调节失效时直接跳闸。

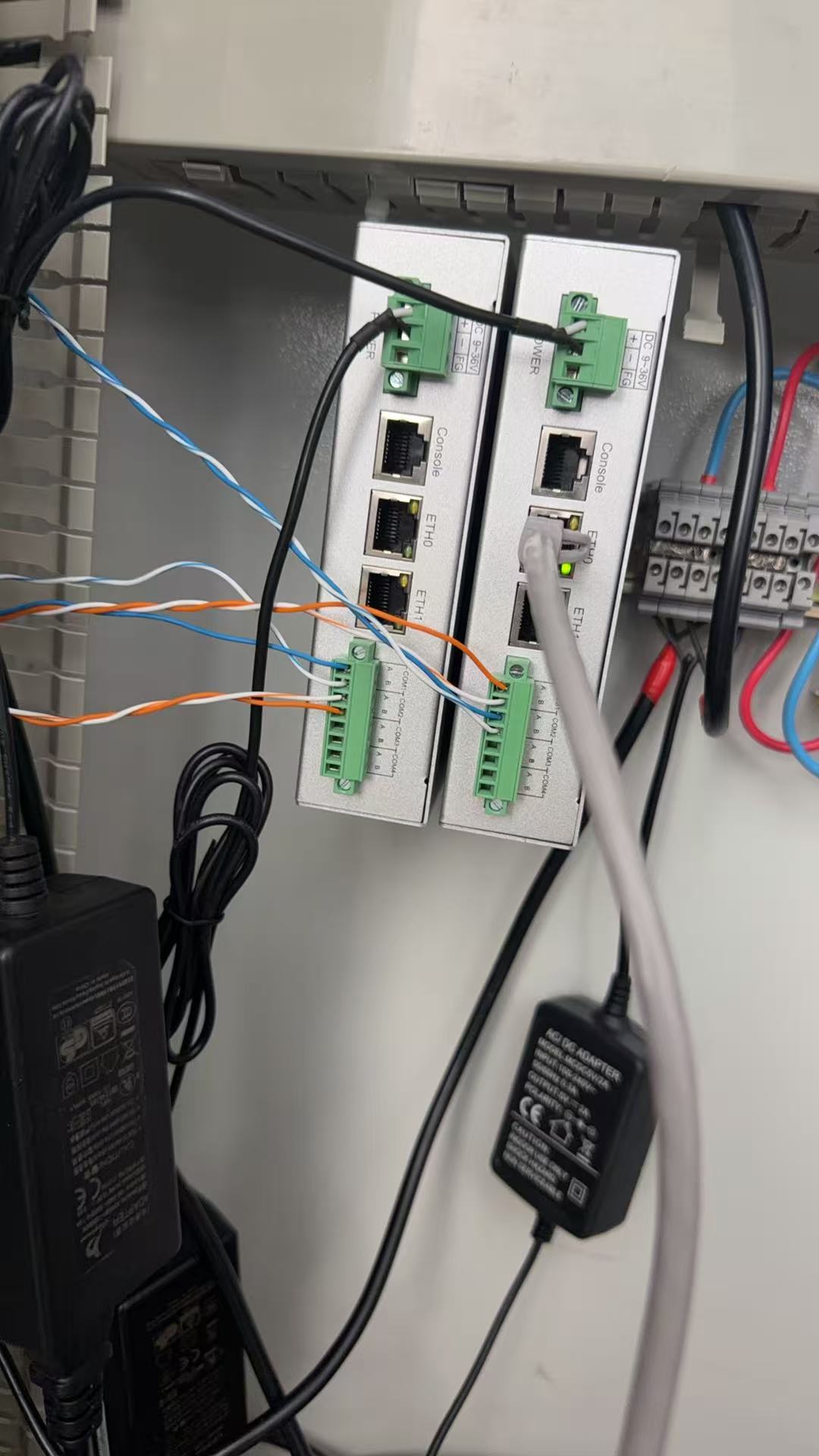

3.2.2 防逆流从机

• 部署位置： 主变侧（集控室或附近）。
• 角色定位： 系统的“眼睛”，负责数据采集与预处理。
• 核心功能：

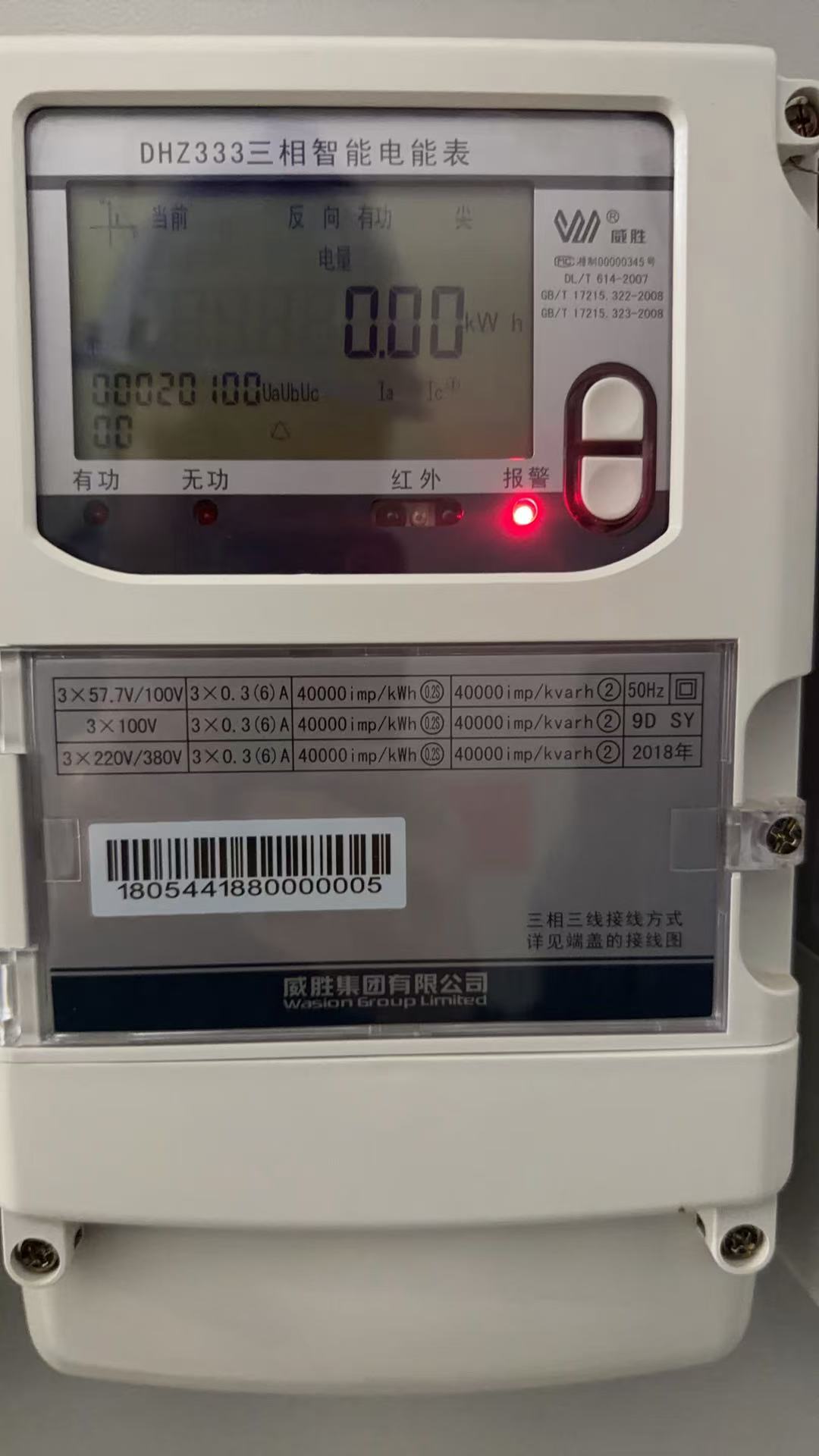

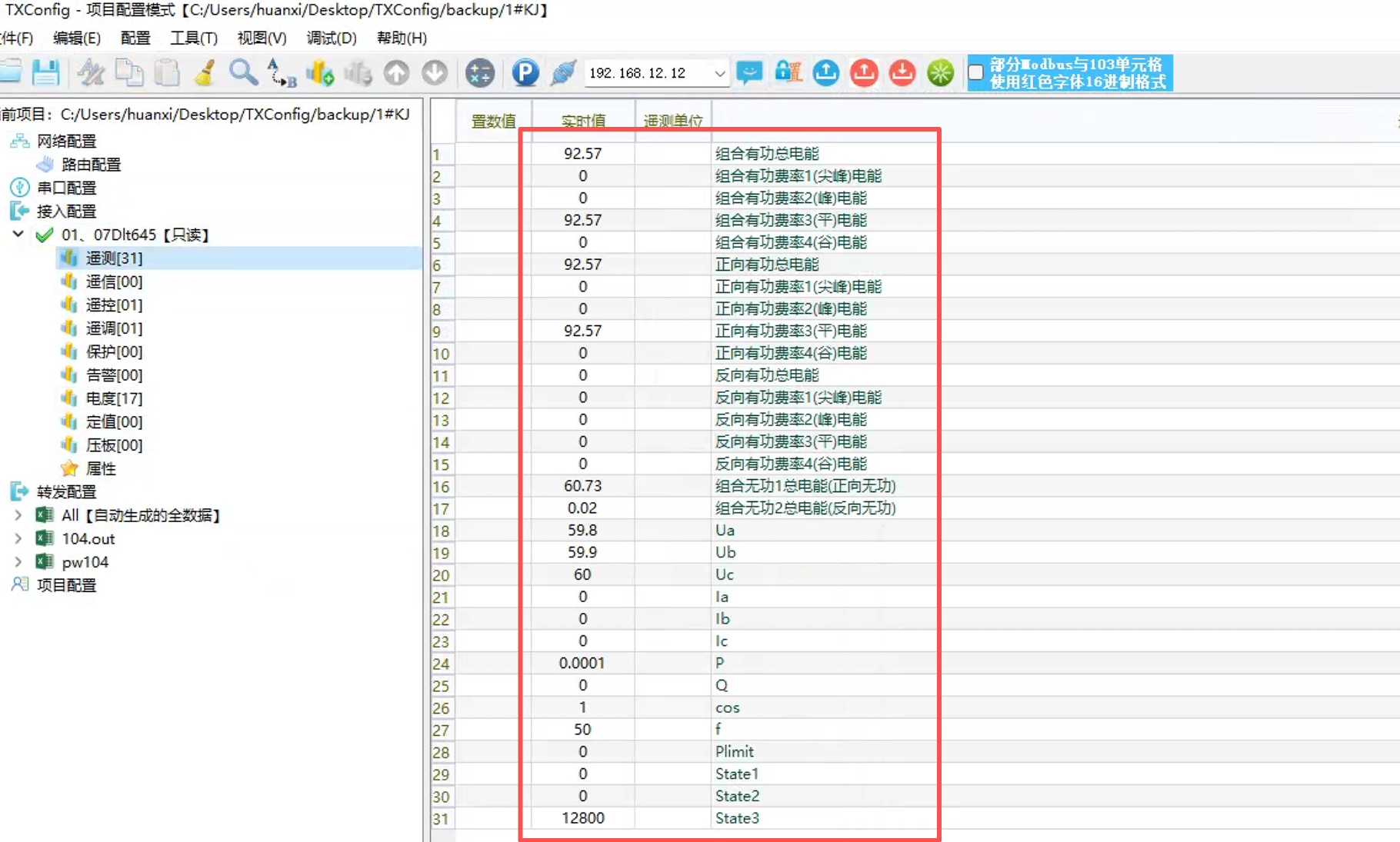

  • 实时采集主变高压侧（110kV）电度表的电流、电压数据；
  • 计算功率方向及大小；
  • 将处理后的数据通过光纤链路传输至主机。




3.2.3 通信网络

• 主从机通信： 采用光纤作为物理传输介质，确保长距离、高可靠性通信。
• 主机与逆变器通信： 通过光伏区域环网交换机组建光纤环网，实现对所有逆变器的统一监控与调度。

3.3 防逆流系统控制逻辑详解

系统采用两级防逆流控制策略，确保在任何工况下都不发生逆流。

第一级——柔性调节（主策略）

1. 从机实时采集110kV侧电度表数据，计算当前总功率流向（从电网吸收还是向电网反送）及大小。
2. 数据通过光纤实时传输至主机。
3. 主机运行防逆流算法，判断是否存在逆流风险。
4. 当检测到即将出现逆流（即光伏出力接近或超过厂区负载）时，主机通过环网向逆变器群下发降功率指令。
5. 逆变器响应指令，逐步降低有功功率输出，直至总出力与负载精确匹配，实现“零逆流”。

第二级——硬控备份（安全保障）

1. 主机持续监测柔性调节的执行效果。
2. 若出现以下情况之一，主机判定柔性调节失效：
   • 通信中断或延时过大；
   • 逆变器未按指令响应；
   • 逆流功率超出预设阈值且持续恶化。
3. 主机立即驱动硬控继电器，直接断开并网断路器，从物理上切断光伏电力。
4. 故障排除后，系统可手动或自动恢复运行。

这种“柔主硬辅”的双重保险机制，既满足了业主对精细化调节的要求，又提供了绝对的安全冗余。

四、采样点优化：从10kV到110kV的工程智慧

4.1 第一版方案：10kV侧采样

方案描述： 防逆流从机采集主变低压侧（10kV侧）6台电度表的电流、电压数据，作为防逆流功率方向和大小的判定依据。

存在的工程问题：

• 施工复杂： 10kV开关柜内空间狭小，接线改造需要专业技术人员操作；
• 停电影响大： 施工期间需要对相关母线停电，影响厂区正常生产；
• 协调难度高： 需要与多个部门沟通停电计划，工期不可控；
• 后期维护不便： 10kV柜内环境复杂，故障排查困难。

4.2 防逆流优化方案：110kV侧采样

方案描述： 调整为采集主变高压侧（110kV侧）电度表数据。

优势分析：

• 施工便利： 110kV侧表计通常位于独立的计量小室或保护小间，空间宽敞，接线方便；
• 无需停电： 施工可在不停电状态下进行，对厂区生产零影响；
• 数据可靠性高： 110kV侧电度表精度等级更高（通常为0.2S级），数据准确度优于10kV侧；
• 信号完整性好： 高压侧远离大功率干扰源，信号质量更佳。

4.3 数据验证

通过理论计算和仿真分析，110kV侧与10kV侧的功率数据差异仅为变压器损耗（约1%-2%），完全在防逆流控制的允许误差范围内。因此，采用110kV侧采样在保证控制精度的前提下，极大提升了工程可行性。

五、关键通信方案详解

5.1 防逆流主从机通信：光纤传输

5.1.1 为何选择光纤？

5.1.2 光纤选型

根据项目需求，选用GYFTY型松套层绞式光缆，主要参数如下：

• 允许张力： 短期1500N，长期600N；
• 抗压强度： 短期1000N/10cm，长期300N/10cm；
• 温度特性： -40℃~+60℃范围内附加衰耗≤0.05dB/km；
• 使用寿命： ≥30年。

5.1.3 施工要点

• 光缆与电力电缆同沟敷设时，保持足够间距；
• 穿管直埋时，埋深根据冻土深度确定；
• 光纤终端盒、尾纤、跳线等附件配套齐全。

5.2 防逆流系统主机与逆变器通信：环网

5.2.1 环网拓扑优势

• 冗余性强： 单点光纤断裂不影响其余节点通信；
• 扩展性好： 新增逆变器只需就近接入环网；
• 实时性高： 采用工业以太网协议，通信延时可控。

5.2.2 通信协议

主机与逆变器之间采用标准的Modbus TCP协议，确保不同品牌设备的互操作性。环网交换机支持IEC 62439标准的快速环网冗余协议，自愈时间小于20ms。

六、本光伏防逆流方案亮点与技术创新

• 主从机架构解决远距离难题： 将数据采集与决策执行分离，从机就近采样、主机集中决策，彻底解决了集控室与光伏区域距离过远的工程痛点。
• 采样点优化降低实施难度： 从10kV侧调整为110kV侧，在保证数据准确性的前提下，大幅简化了施工流程，减少了对厂区正常运行的干扰，体现了“工程最优”的设计理念。
• 柔性调节与硬控备份相结合： 既满足了业主对精细化调节的要求，又通过硬控功能提供了可靠的安全冗余，实现了“精准控制”与“绝对安全”的统一。
• 光纤通信保障可靠性： 在远距离场景下采用光纤传输，从根本上解决了传统通信方式的局限性，为系统长期稳定运行奠定了坚实基础。
• 完全国产化自主可控： 根据业主要求，所有监控、保护、测量、计量、通信等设备均采用完全国产化自主可控设备，符合国家安全可控要求。

七、防逆流工程实施经验总结

• 前期勘察至关重要： 在方案设计阶段，务必进行详细的现场勘察，了解电气主接线、设备布置、通信路由等实际情况，就像我们在光伏防逆流系统产品资料中介绍的一样，了解清楚采样点、采样方式、控制点、控制方式和通讯方式。避免纸上谈兵。
• 多方协调必不可少： 分布式光伏项目涉及发电厂多个部门（电气、热控、土建等），需要建立有效的沟通协调机制，确保工程顺利推进。
• 调试工作要做细： 系统投运前，必须进行全面的联调联试，包括：
  • 从机数据采集准确性测试；
  • 光纤通信链路稳定性测试；
  • 柔性调节响应时间测试；
  • 硬控动作逻辑验证；
  • 极端工况模拟测试。
• 运维培训要跟上： 项目交付后，需对电厂运维人员进行系统培训，使其掌握日常巡检、故障排查、参数调整等技能，确保系统长期可靠运行。

八、这个项目的一些感悟

大唐国际锡林浩特发电厂分布式光伏防逆流解决方案，是针对“完全自发自用”模式下多点并网、远距离测控、柔性调节要求等复杂场景的一次成功实践。这个防逆流方案通过主从机架构、采样点优化、光纤通信及柔性调节与硬控备份相结合等多项技术手段，实现了防逆流控制的精细化、可靠化和工程化。

随着分布式光伏在工业企业中的加速普及，类似的防逆流需求将越来越多。本方案的经验表明：没有最好的方案，只有最适合的方案。因地制宜、实事求是地进行技术选型和方案优化，才是工程成功的根本之道。
