在使用TY-260G防孤岛保护装置实现光伏防逆流功能时，可能会遇到"控制回路断线"告警。本文以实际24kW/400V光伏防逆流系统项目为例，详细分析该告警的产生原因、排查过程与解决方案。

一、故障现象与系统配置

1. 系统背景

在某24kW/400V小型加工厂光伏项目中，使用TY-260G防孤岛保护装置实现防逆流功能。装置配置如下：

• 功能投退：启用"逆功率跳闸"和"功率恢复合闸"功能
• 定值设置：逆功率跳闸定值1W，延时1s；恢复合闸定值300W，延时5s
• 接线方式：仅接入电压、电流信号及跳闸/合闸出口硬接点，未接入断路器位置辅助触点

2. 故障现象

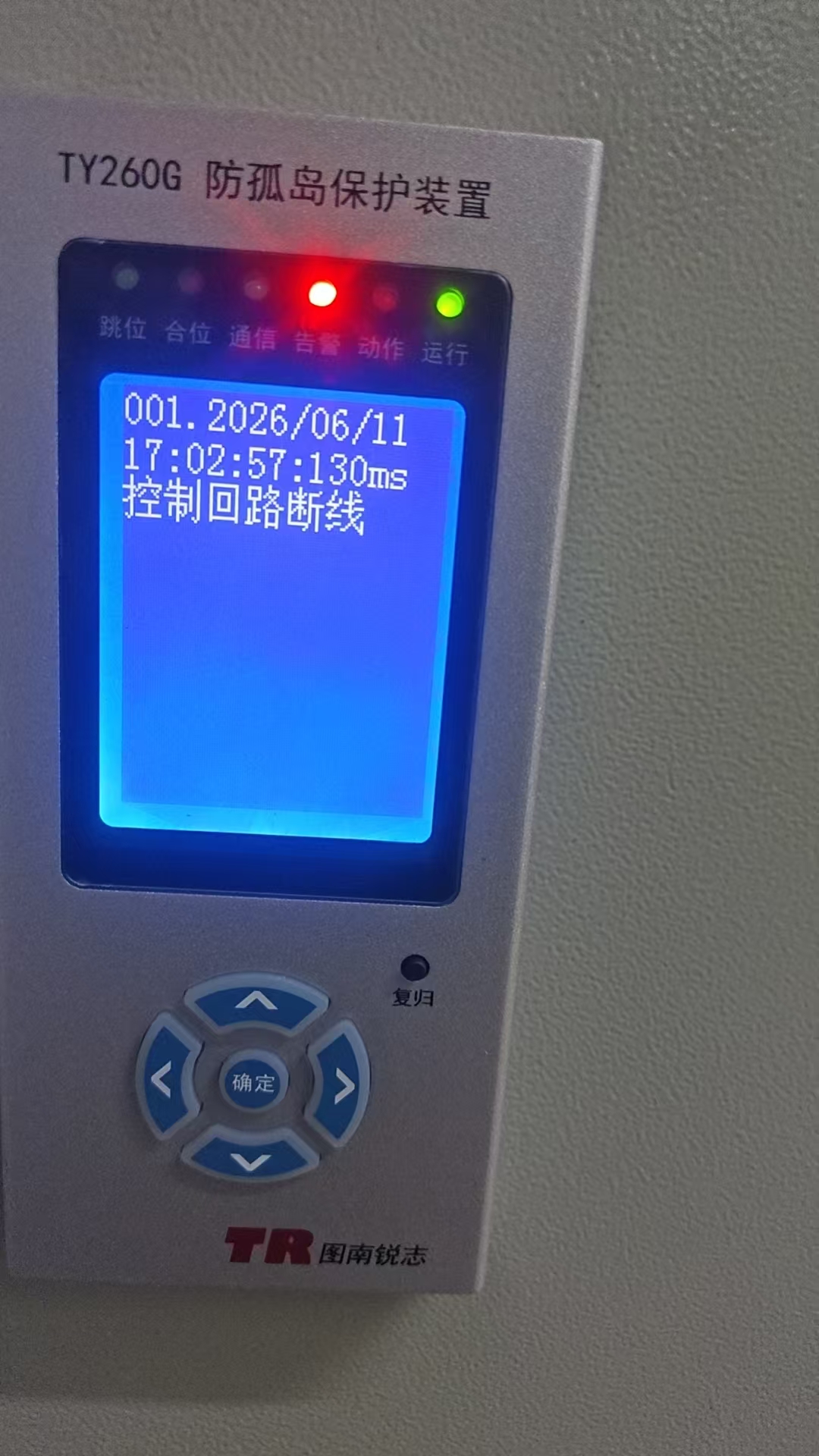

防逆流装置上电后，液晶显示屏出现"控制回路断线"告警，告警指示灯常亮，但装置其他功能（电压电流测量、功率计算等）均正常。

二、排查过程

1. 初步检查

按照常规控制回路断线故障的排查思路，进行了以下检查：

• 跳闸回路检查：测量TY-260G跳闸出口端子至并网断路器分励线圈的接线，通断正常，阻值符合要求
• 合闸回路检查：测量合闸出口端子至断路器合闸线圈的接线，通断正常
• 电源检查：装置工作电源DC220V正常，控制电源小母线电压正常

经上述检查，实际控制回路接线完好，但告警依然存在。

2. 深入排查

查阅TY-260G防逆流装置说明书，发现"控制回路断线"检测逻辑如下：

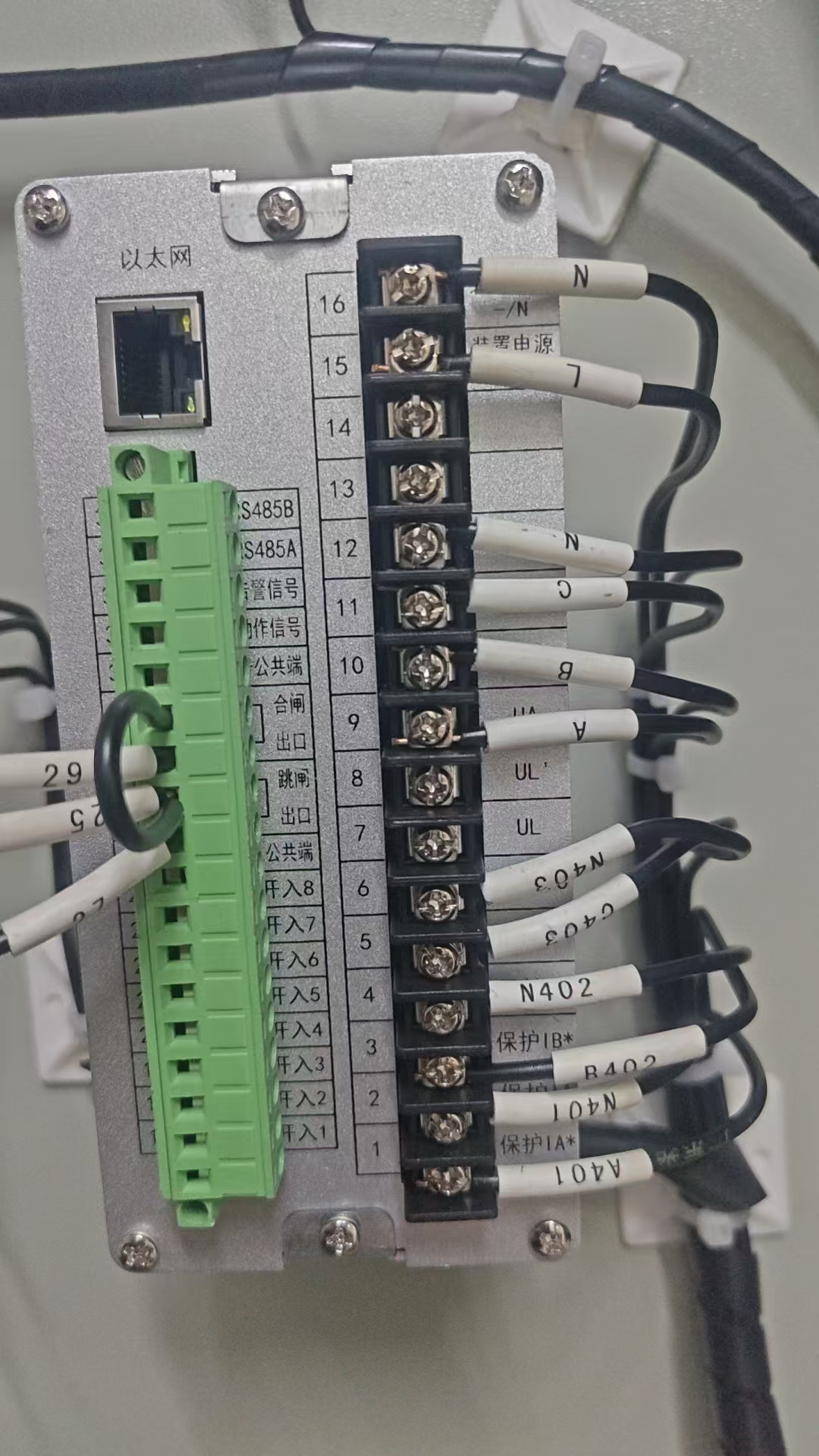

检查现场接线发现：作为防逆流保护使用时，我们仅使用了装置的跳闸/合闸出口功能，未接入断路器位置辅助触点信号。

三、原因分析

1. 装置功能定位差异

TY-260G本质上是一款防孤岛保护装置，其设计主要考虑在并网点使用，需要监测断路器位置以实现完整的保护逻辑。而在本项目中，我们将其用作防逆流保护装置，应用场景和需求存在差异：

2. 告警产生机制

防逆流装置内部逻辑如下：

1. 装置上电后，"控制回路检测"功能默认投入
2. 装置持续监测：是否有跳/合闸命令输出 + 断路器位置是否变化
3. 由于未接入位置信号，装置始终检测不到断路器位置变化
4. 装置误认为"有命令输出但开关未动作"，判定为控制回路断线
5. 触发"控制回路断线"告警

四、解决方案

1. 方案选择

针对此问题，有两种解决方案：

• 方案一：接入断路器位置信号
  • 将断路器常开/常闭辅助触点接入TY-260G对应位置开入端子
  • 优点：符合装置完整功能设计
  • 缺点：增加接线，对于简单防逆流系统应用显得复杂
• 方案二：退出控制回路检测功能

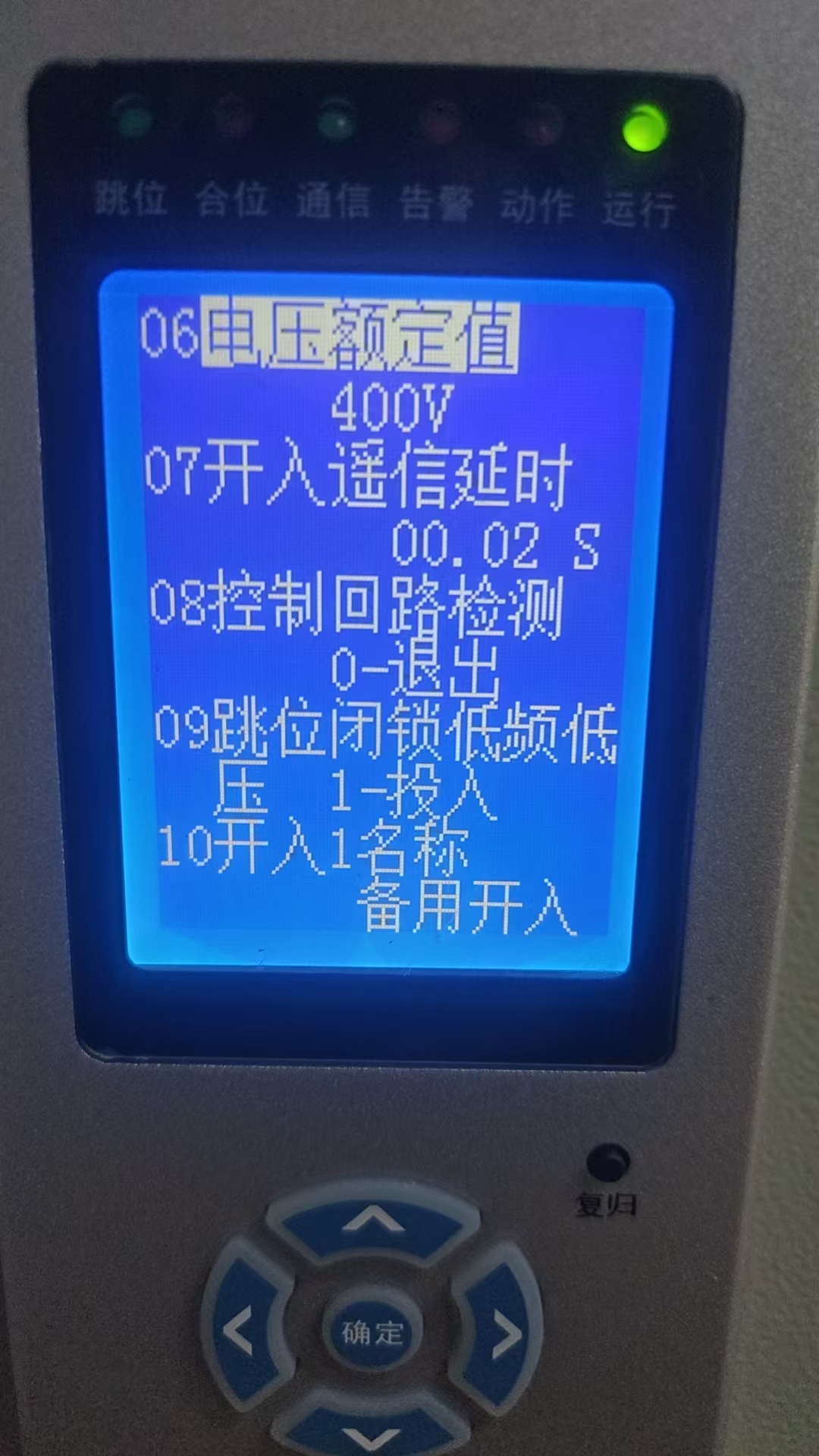

  • 在装置定值菜单中，将"控制回路检测"控制字设为"0"（退出）
  • 优点：简单直接，无需改动硬件接线
  • 缺点：失去控制回路监视功能

2. 实施步骤（采用方案二）

进入TY-260G防逆流装置定值菜单，按以下步骤操作：

3. 效果验证

修改定值后：

• 防逆流装置重启，"控制回路断线"告警指示灯熄灭
• 液晶显示屏告警信息消失
• 防逆流功能测试正常：模拟逆功率时可靠跳闸，功率恢复时可靠合闸
• 装置其他保护功能（过压、欠压、过频、欠频等）不受影响

五、总结与建议

1. 问题本质

本次故障并非真正的控制回路断线，而是装置功能应用场景不匹配导致的误告警。TY-260G作为防孤岛保护装置设计，其控制回路检测功能在防逆流系统简化应用时成为冗余功能。

2. 应用建议

对于类似光伏防逆流项目，建议：

• 明确功能需求：如仅需防逆流功能，可选择专用防逆流装置而非防孤岛装置
• 查阅装置说明书：了解各功能投退条件，特别是默认投入的功能
• 简化配置：对于非必需功能，可合理退出以简化系统配置和调试
• 记录修改：对装置定值的任何修改都应记录在案，便于后续维护

3. 扩展思考

此案例反映了电力自动化装置"功能通用化"与"应用专门化"之间的矛盾。在实际工程中，常会遇到类似情况：

• 多功能保护装置用于单一功能场景
• 装置默认功能设置与现场实际需求不匹配
• 需要通过定值调整优化装置行为

掌握装置功能逻辑，合理配置定值，是现场调试工程师的核心技能之一。
