24kW/400V光伏并网系统防逆流装置配置与定值整定技术解析

针对低压配电网中"余电不上网"类分布式光伏的防逆流需求，本文结合某小型加工厂24kW/400V三相光伏项目实例，详细阐述了基于TY-260防逆流保护装置的硬接点控制方案。内容涵盖电流互感器（CT）的配置选型、定值整定逻辑（1W逆功率跳闸、300W恢复合闸）以及针对小型工商业负荷特性的防抖动策略，为同类"全额自发自用"项目的防逆流设计提供实操参考。

一、项目背景与系统概况

近期为老客户的一处小型加工厂配置了0.4kV并网的光伏防逆流控制系统。该项目采用"自发自用，余电不上网"模式，业主核心诉求为严格杜绝电能倒送公网，规避电网考核风险。

系统主要参数如下：

• 光伏装机容量：41块615W高效单晶组件，实际并网容量按24kW核算（采用三相组串式逆变器，额定输出24kW）；
• 并网电压等级：400V（三相四线制），接入用户配电房低压母线；
• 本地负荷特性：典型的日间加工型负荷，夜间最小运行负荷约500W（照明及待机设备），昼间最大负荷约30kW（生产设备全开）；
• 防逆流需求：根据当地电网公司验收规范，严禁光伏系统向公共电网倒送功率，需配置具备硬接点输出功能的防逆流保护装置，直接控制并网断路器分合闸。

二、防逆流装置的核心配置

1. 装置选型与接口设计

本项目选用TY-260微机型防逆流保护装置，该装置专为小型分布式光伏设计，核心功能满足现场需求：

• 测量与算法：实时采集三相电压、电流，通过高精度AD采样计算有功功率，支持双向计量及功率方向判别；

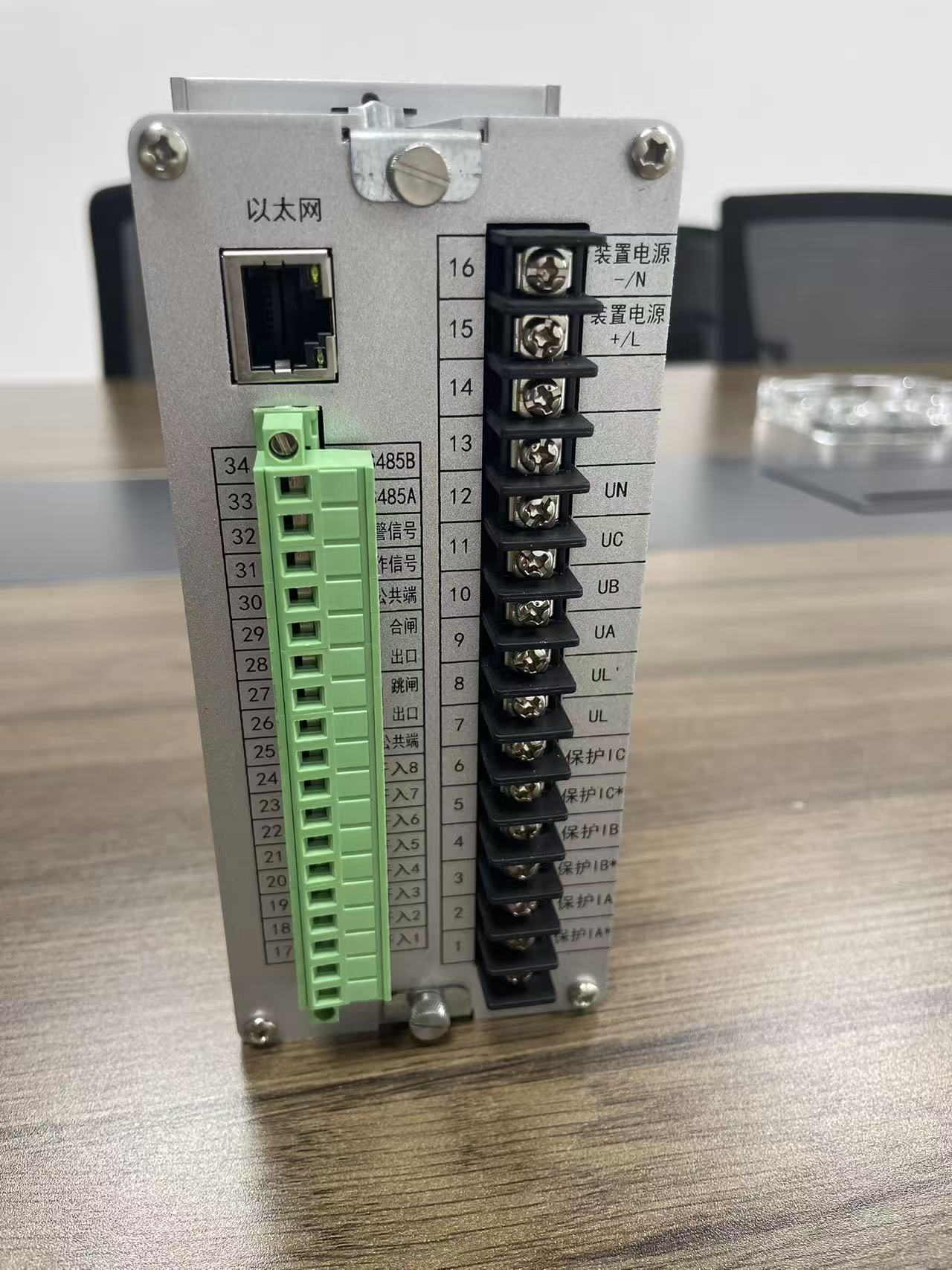

• 硬接点输出：配置2路无源干接点（跳闸出口、合闸出口），可直接接入并网断路器的分励脱扣线圈及合闸继电器回路，无需依赖通讯协议转换；
• 逻辑控制：支持多组定值区设置，具备逆功率定值、延时、控制字投退等功能。


2. 电流互感器（CT）配置

为实现对"净功率"的精准监测，CT配置方案如下：

• 变比选择：400:5（一次额定电流400A，二次额定电流5A），适配400A低压进线断路器规格；
• 精度等级：0.5S级，确保在小电流工况下（如夜间轻载）有功功率计量误差≤1%；

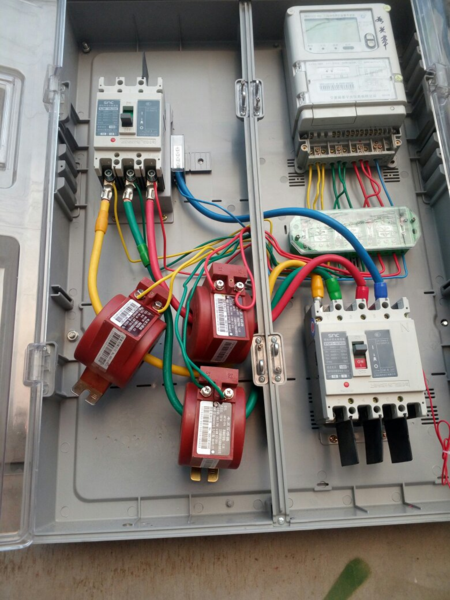

• 安装位置：安装于用户与供电公司产权分界点（即户用电表下端），确保装置采集的是"光伏出力扣除本地负荷后"流向电网的净功率；




• 极性校验：CT一次侧P1端指向光伏侧（电源侧），二次侧S1接入装置电流输入端，确保功率方向判别逻辑正确（P>0为逆功率）。

三、定值整定与逻辑设计

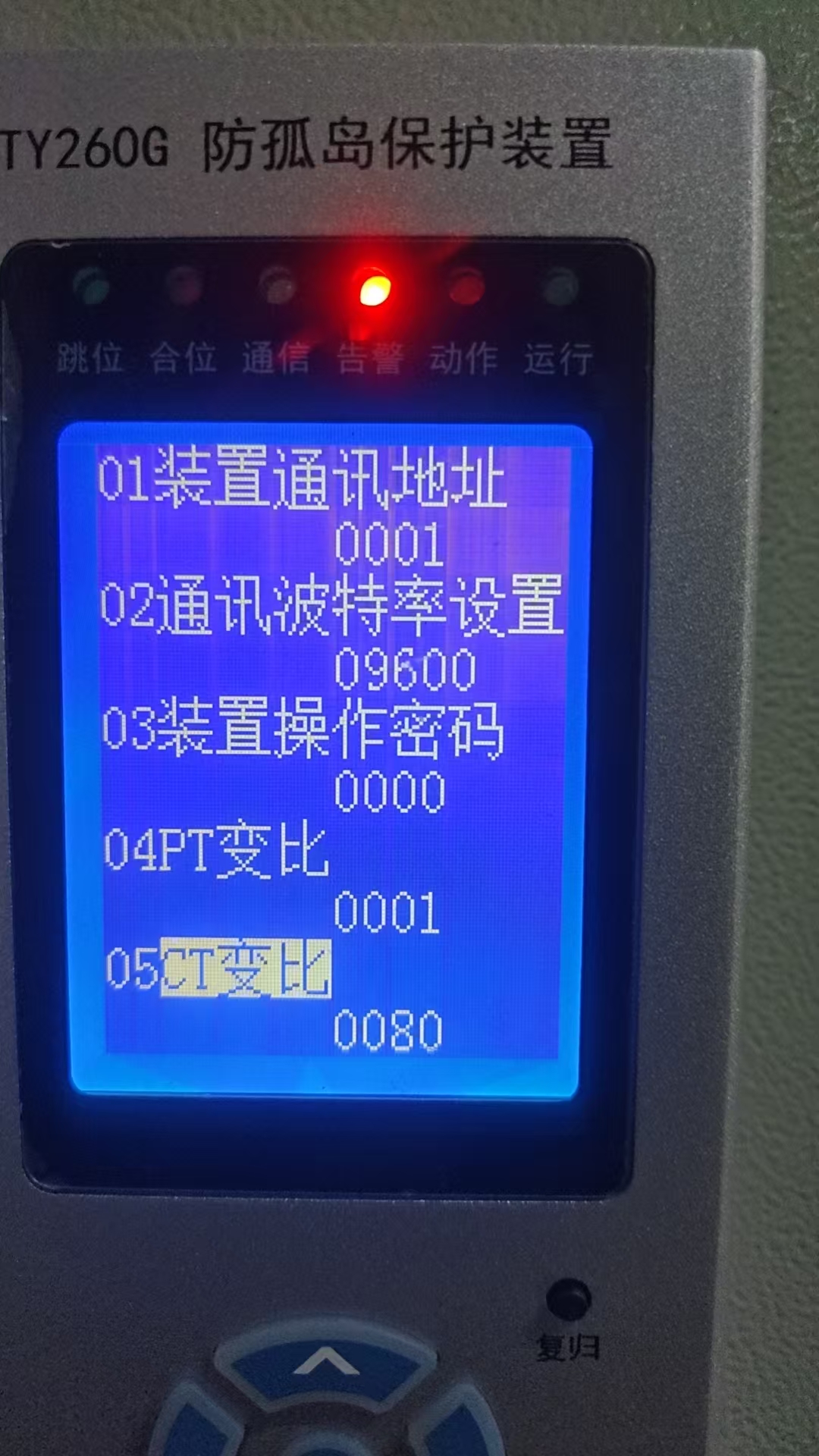

1. 关键定值参数表

结合加工厂负荷波动特性，防逆流装置定值整定如下表所示：

2. 逻辑原理详解

（1）逆功率跳闸逻辑

装置实时采集三相电压（U_a, U_b, U_c）和电流（I_a, I_b, I_c），通过积分运算计算瞬时总有功功率：

P = (1/T) ∫₀ᵀ (uₐiₐ + uᵦiᵦ + uᶜiᶜ) dt

• 方向判别：当 P > 0 时，判定为功率从光伏流向电网（逆功率状态）；当 P < 0 时，判定为功率从电网流向负荷（正功率/消纳状态）。
• 动作逻辑：若逆功率 P ≥ P_op(1W)，且持续时间 t ≥ T_trip(1s)，装置判定为逆功率故障。此时跳闸出口硬接点闭合，驱动并网断路器分闸，物理切断光伏与电网的连接，彻底杜绝倒送。

（2）恢复合闸逻辑

为防止负荷频繁波动导致断路器"误跳重合"，装置设置了滞回比较逻辑：

• 当逆功率消失（P < 0）且正向功率 P ≥ P_rec(300W) 时，判定本地负荷已足以消纳光伏出力，不会发生倒送。
• 恢复合闸控制字 Ctrl_rec=1 有效，装置合闸出口硬接点闭合，重新闭合并网断路器，恢复光伏发电。

3. 定值合理性验证

• 灵敏度分析（1W定值）：光伏系统在清晨/黄昏的最小出力约为50W，而本地最小负荷为500W。设置1W的动作门槛，确保了只要出现微小的倒送趋势，装置即可灵敏动作，满足电网"零倒送"要求。
• 抗干扰分析（1s时限）：1s的延时主要用于躲过工厂内大型设备短时启停造成的电流冲击或瞬态功率波动，避免误动作，同时保证在稳态逆功率时能快速切断。
• 防抖动分析（300W定值）：这是本项目的核心优化点。
  • 逻辑依据：恢复定值设定为300W，意味着只有当市电供给负载的功率大于300W时（即负载消耗 > 光伏出力 + 300W），装置才允许合闸。
  • 防抖动机制：若负载功率在290W~310W之间微小波动，由于未达到300W的阈值，装置不会发出合闸指令。这有效避免了在临界点附近断路器反复"合-分-合"的振荡风险（抖动）。
  • CT变比验证：当市电功率大于24kW时，经400:5（即80倍）CT变比折算至二次侧，防逆流装置测得的功率约为 24000 / 80 = 300W，与定值吻合，验证了整定的准确性。



四、调试与验证要点

1. 硬件接线检查

• CT极性复核：在断电状态下，通过万用表毫安档测量二次侧电流方向，或在带电状态下观察防逆流装置显示的功率方向，确保与一次系统图一致。
• 硬接点回路测试：拆除CT二次侧接线（防止误动），使用短接线模拟跳闸/合闸信号，验证并网断路器能否可靠分闸与合闸。

2. 功能验证试验

五、结论

本方案针对24kW小型加工厂光伏项目，通过配置TY-260防逆流保护装置及400:5 CT，实现了对逆功率的精准监控以及对逆功率稳定可靠控制。定值整定中，采用1W高灵敏度跳闸定值配合300W带阈值的恢复合闸定值，既满足了电网公司对"零倒送"的严苛要求，又通过滞回区间设计有效解决了负荷波动导致的断路器频繁投切问题。经现场调试，装置动作准确率100%，运行稳定，可作为同类"全额自发自用"低压光伏项目的标准技术方案推广。
