白马山全绿电工厂16.47MW光伏项目防逆流解决方案案例

一、 项目概述

白马山全绿电工厂为实现清洁能源替代，于2025年投建了16.47MW光伏电站，严格采用“全部自用、余电不上网”模式。该模式的核心挑战与电网强制要求在于：必须确保光伏发电在任何工况下都绝不向110kV上级电网反送电力。为此，项目需配置一套高可靠性、快速动作的专用防逆流保护系统。我司针对其特殊场景，提供了创新的光纤通信防逆流整体解决方案。

二、 核心挑战

采样点距离远：防逆流判据的关键电流采样点位于110kV变电站的主变侧，而需执行跳闸的光伏并网点位于厂区光伏预制舱，两地距离遥远，传统电缆模拟信号传输面临衰减与干扰两大难题。

实时性要求极高：防逆流保护属于“刚性”要求，必须在检测到反向电流的瞬间（毫秒级）快速执行跳闸指令，任何通信延迟都可能导致电力倒送电网，造成安全事故与考核罚款。

可靠性要求严格：系统需在复杂的工业电磁环境下长期无故障运行，既要防止误动导致发电损失，更要杜绝拒动引发电网事故。

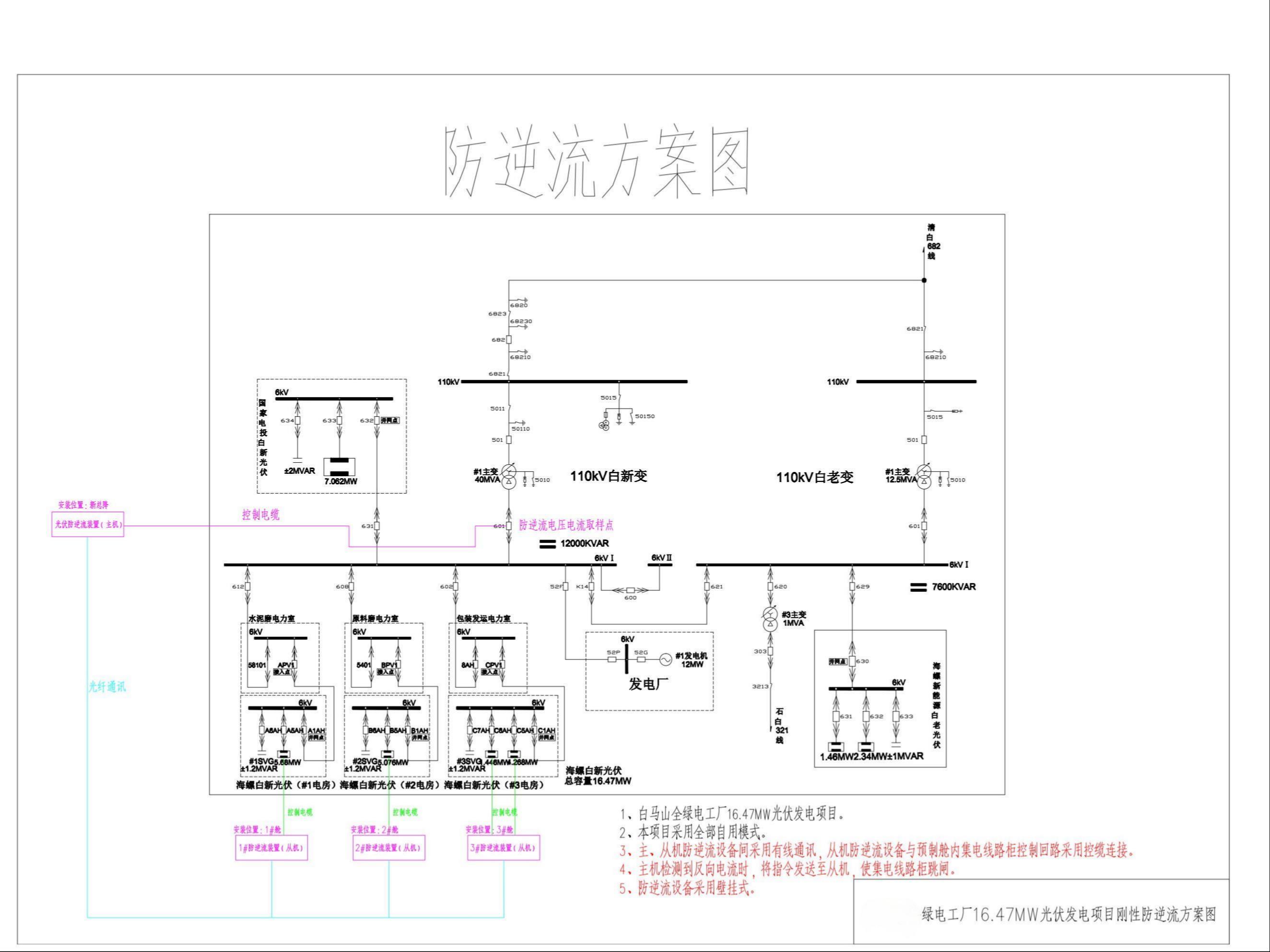

三、 解决方案：光纤通信防逆流系统

我司采用“主机+从机”架构的光纤通信防逆流系统，完美解决了远距离采样与控制的难题：

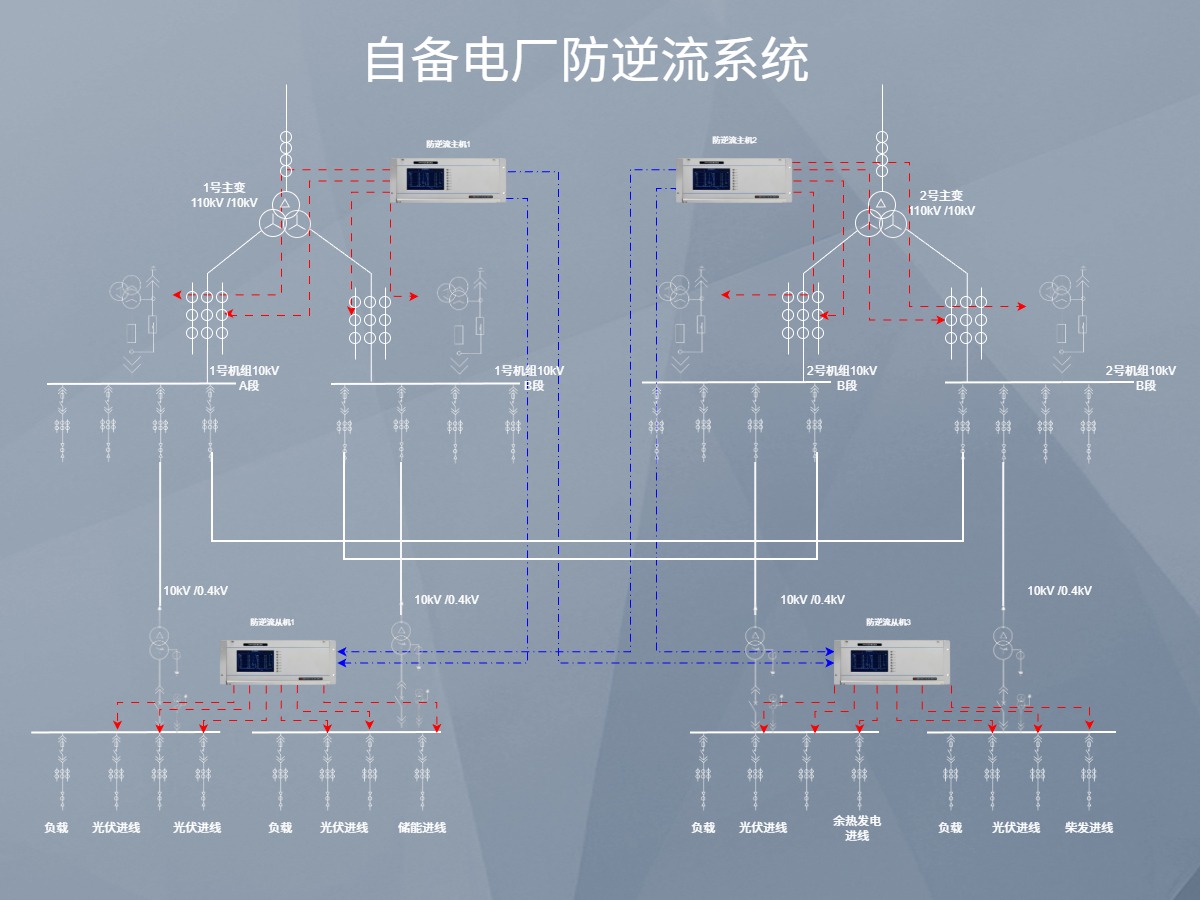

1. 系统架构：
• 主机（监测端）：壁挂式防逆流主机安装于110kV变电站内，实时高精度采集主变低压侧的电流、电压信号，实时计算功率方向。
• 从机（执行端）：部署于光伏预制舱的集电线路柜处，接收主机指令，直接控制对应回路的断路器分闸。
• 通信介质：主机与从机之间采用光纤直接传输跳闸开关量信号。此方式彻底杜绝了电磁干扰，实现了信号的无衰减、远距离（支持千米级）、高速传输。
• 联动逻辑：主机一旦判定出现反向电流，立即通过光纤发送跳闸指令，从机接收后瞬时动作，切断相应光伏集电线路。

2. 技术优势：
• 抗干扰能力极强：光纤通信完全免疫现场复杂的电磁干扰，保障信号传输绝对可靠。
• 响应速度极快：开关量光信号传输延迟低于毫秒级，满足电网对防逆流保护的快速性要求。
• 突破距离限制：完美解决了采样点与执行点远距离分离的传统难题。
• 安装维护简便：设备采用壁挂式设计，节省空间，光纤熔接与配置灵活，便于后期维护与扩展。

3. 设备信息：本防逆流系统采用的防逆流主机+防逆流从机，符合电力行业安全规范标准，确保设备品质与合规性。

四、 实施效果

自系统投运以来，取得了卓越的运行成效：

• 成功实现零外送：保障了16.47MW光伏系统始终处于“全自发自用”状态，实现了反向电流“零”外送，顺利通过电网公司的严格验收。

• 运行稳定可靠：光纤通信通道始终稳定，未发生任何信号中断、误动或拒动事件，证明了该方案在工业环境下的高可靠性。

• 具备良好扩展性：系统架构支持对多条光伏集电线路进行独立、分级控制，为电站未来容量扩展提供了便利。

五、 项目意义

白马山项目为“远距离采样、高可靠性要求”的工商业光伏防逆流场景提供了标杆性解决方案。本项目成功验证了光纤通信技术在刚性防逆流保护中的卓越适用性与技术优越性，为解决大型分布式光伏项目“自发自用”模式下的核心安全难题提供了高效、可靠的成功范本，具有重要的行业借鉴意义。
