10kV 储能电站系统接线与组网方式：典型拓扑与现场要点

📌 场景判断原则：用户侧储能以"自发自用、峰谷套利"为主，电源侧配储以"平滑出力、满足并网考核"为主，电网侧独立储能以"调频调峰、辅助服务"为主。场景不同，接线与组网的复杂程度呈递增关系。

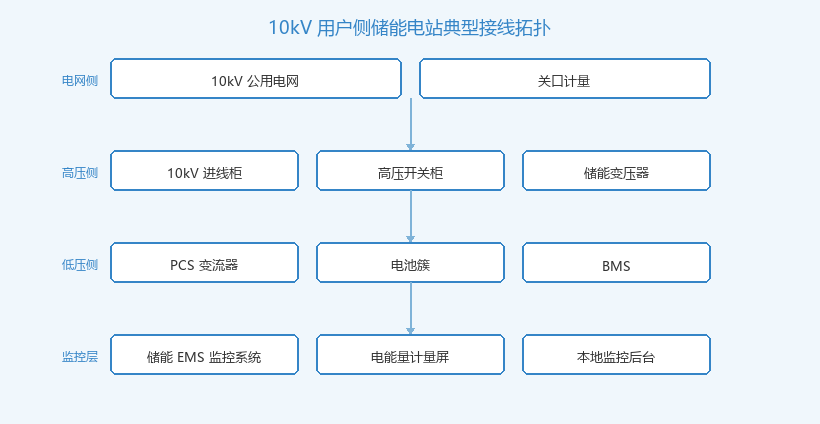

10kV 用户侧储能电站典型接线拓扑示意

💡 组网要点：电网侧储能的调度通信必须采用双平面冗余架构（调度一平面+二平面），每条链路独立配置纵向加密装置，确保任一路由故障时调度业务不中断。

• 接地方式：10kV 侧中性点通常采用不接地或经消弧线圈接地方式，储能变压器低压侧（0.4kV/0.69kV）采用 TN-S 或 IT 接地系统，需与电池系统绝缘监测配合。
• 保护配置：10kV 进线配置过流、速断、零序保护；变压器配置差动保护（容量 ≥10MVA）或速断+过流保护；低压侧配置框架漏电保护。
• 通信协议：站内设备优先采用 IEC 61850（GOOSE/SV），老设备改造可采用 Modbus TCP/RTU 过渡；上送调度统一采用 IEC 104。
• 对时系统：全站设备需统一接入 卫星时间同步系统，SOE 分辨率 ≤1ms，满足故障分析与调度考核要求。
• 消防联动：电池舱/PCS 室需配置火灾自动报警与气体灭火系统，消防信号硬接点接入储能 EMS，实现故障联动停机。

• 用户侧按电源侧配置：过度配置远动通信、AGC/AVC、二次安防设备，增加不必要的投资与运维成本。
• 电源侧缺少二次安防：未配置纵向加密与正向隔离，调度拒绝接入，导致并网验收无法通过。
• 电网侧单平面通信：仅配置单条调度通道，链路故障时失去调度控制，存在电网安全风险。
• 接地方式混用：高压侧与低压侧接地系统未做电气隔离，导致电池系统绝缘故障时保护误动或拒动。

⚠ 警示：储能电站一次接线方式变更涉及保护整定、通信架构、调度协议的全面调整，设计阶段务必与电网公司、调度机构充分沟通，避免后期返工。

📌 总结：10kV 储能电站接线设计的关键在于"场景匹配"——用户侧重经济性、电源侧重合规性、电网侧重可靠性。三类场景在变压器配置、保护等级、通信架构上的差异，直接决定了系统造价与运维复杂度，设计时需统筹权衡。
