一次调频系统与AGC系统有什么区别
来源：HZVOLT 时间：2026-09-23 14:39:11
一次调频系统与 AGC 系统有什么区别？新能源场站调频配置与选型
一次调频系统与AGC 系统是新能源场站并网运行中两类最核心的有功/频率调节手段。两者虽然都参与电网频率稳定，但响应速度、控制目标、指令来源和动作对象完全不同。本文依据 GB/T 40595、GB/T 19963 及各省新能源并网细则，从原理、参数、配置到选型，系统讲清一次调频系统与 AGC 系统的区别与配合方式。
一、为什么容易混淆：都参与调频，但定位不同
很多现场人员把一次调频和 AGC 统称为“调频系统”，原因在于两者最终都通过改变机组/逆变器/储能出力来稳定电网频率。但它们的控制逻辑差异极大：一次调频属于本地自治的紧急频率响应，AGC 属于调度主导的常规有功调节。混淆两者最直接的后果是整定参数互相矛盾——一次调频要求快速、无差、按频率偏差动作；AGC 要求按调度指令平稳跟踪，二者若共用同一死区和速率，往往导致反复调节或响应超时。
二、定义与定位差异
一次调频系统是新能源场站在并网点频率偏离额定值时，新能源一次调频系统 按预设下垂特性自动、就地改变有功出力，属于电力系统一次调频资源的组成部分。其核心定位是“秒级应急、本地闭环、抑制频率快速跌落”。
AGC 系统（自动发电控制）则是调度主站根据电网 ACE（区域控制偏差）或计划曲线，向场站下发有功目标值，新能源 AGC/AVC 控制系统 接收并分配指令至各发电单元，属于“分钟级跟踪、远方闭环、经济优化调节”。
三、功能与技术参数对比
| 对比项 | 一次调频系统 | AGC 系统 |
|---|---|---|
| 控制目标 | 抑制频率偏差 | 跟踪调度有功指令 |
| 指令来源 | 本地频率测量 | 调度主站远方下发 |
| 响应时间 | ≤3s（部分区域 ≤2s） | ≤10s（储能 ≤3s） |
| 调节速率 | 按下垂特性即时响应 | 按调度要求平稳调节 |
| 动作对象 | 全站有功统一调整 | 按机组/逆变器容量分配 |
| 典型载体 | 一次调频控制装置/协调控制器 | AGC 控制主机/远动通信屏 |
| 退出条件 | 频率回到死区且延时返回 | 收到调度暂停或本地异常闭锁 |

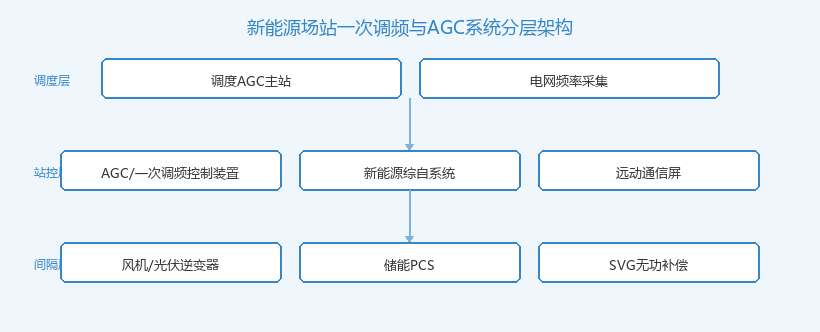

新能源场站一次调频与 AGC 系统分层架构示意
四、典型配置与接线差异
在光伏/风电/储能场站中，一次调频系统通常采集并网点频率与全场有功，通过协调控制器直接计算功率调整量，并经站内以太网或 RS-485 下发至逆变器/风机主控/PCS。其核心接线是“频率采样 + 高速通信 + 统一功率分配”。
AGC 系统则强调“调度—站端—执行单元”的三级贯通。调度主站经 远动通信屏 或专用调度数据网通道下发有功目标，站端 AGC 主机按各发电单元额定容量、运行状态、SOC（储能）进行指令分解，再通过 Modbus/IEC 104/IEC 61850 下发执行。AGC 对通信可靠性和对时精度的要求高于一次调频。

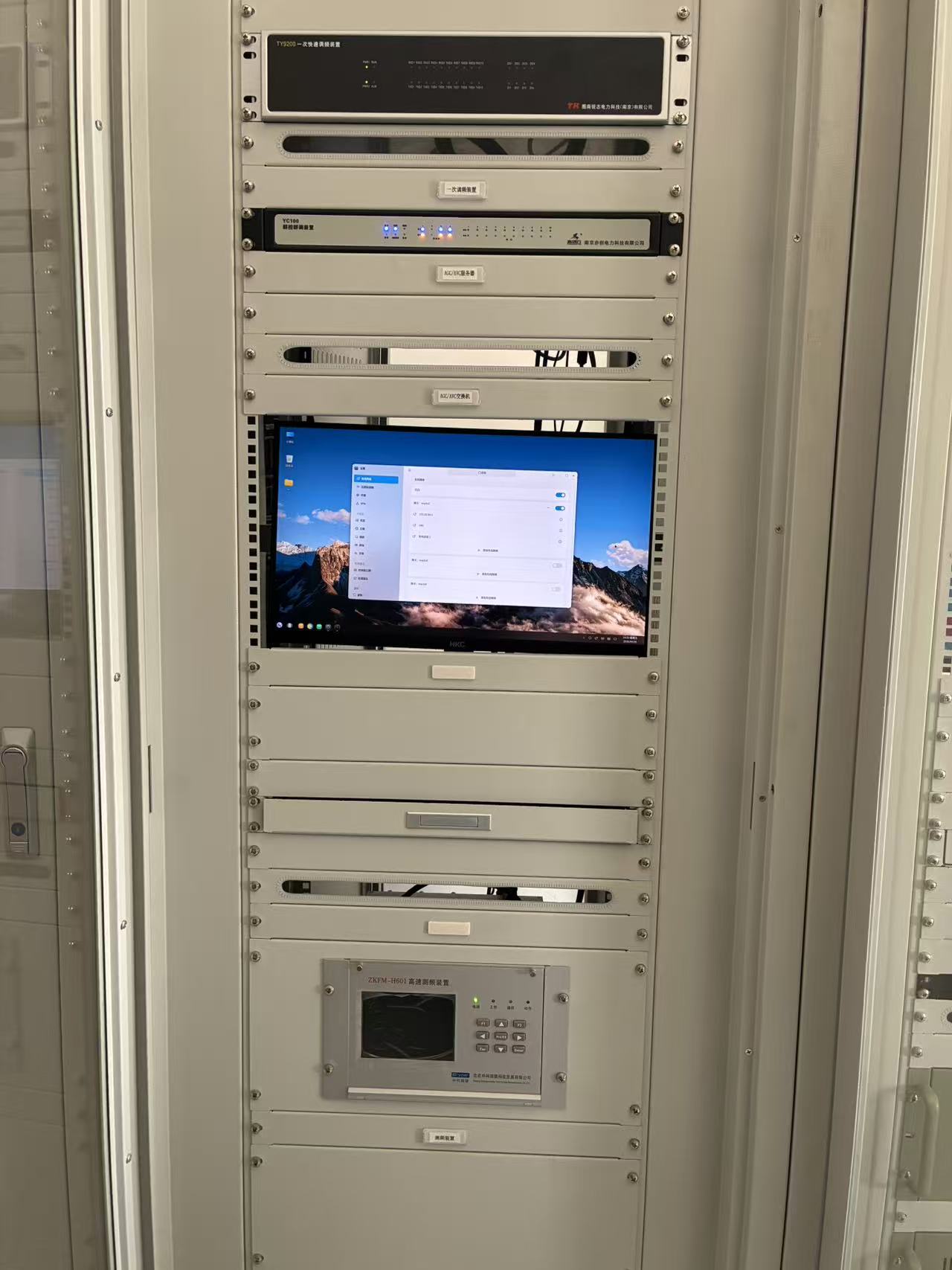

新能源场站一次调频/AGC 控制装置现场真实照片
五、选型判断：什么场景以谁为主
| 场景 | 推荐方案 | 关键原因 |
|---|---|---|
| 35kV 光伏/风电升压站 | 一次调频 + AGC 双配 | 并网细则强制要求，且考核严格 |
| 10kV 分布式光伏 | 以 AGC/群调群控为主 | 容量小，调度以“四可”可控优先 |
| 储能电站 | 一次调频 + AGC + 储能 EMS 监控系统 | 响应快、可双向调节，兼具调频调峰 |
| 存量老场站改造 | 优先补 AGC，再评估一次调频 | 逆变器通信能力决定改造边界 |
六、常见选型错误与后果
第一类错误是把 AGC 主机直接当作一次调频装置使用。AGC 主机的通信链路和处理周期通常按分钟级设计，难以满足一次调频 ≤3s 的响应要求，频率跌落时往往动作过慢。
第二类错误是一次调频与 AGC 共用同一有功死区。一次调频死区通常设为 ±0.033Hz~±0.05Hz，AGC 死区则按有功功率偏差 ±1%~±2% 设置；若混用，容易出现一次调频动作后 AGC 立即反向拉回，导致功率振荡。
第三类错误是忽略储能 SOC 约束。储能电站若未将一次调频和 AGC 的功率需求与 SOC 边界联动，可能在调频过程中因 SOC 越限而被迫退出，造成考核失分。
📌 选型原则：一次调频解决“频率突变时的快速支撑”，AGC 解决“调度计划下的平稳跟踪”；两者必须独立配置、分层整定，再通过优先级仲裁实现无缝切换。
七、总结
一次调频系统与 AGC 系统的本质区别在于：前者是“本地感知、秒级应急、抑制频率跌落”的快速频率控制，后者是“调度指令、分钟级跟踪、优化有功计划”的远方功率控制。新能源场站应根据并网容量、调度考核细则和设备通信能力，将两者有机配合，而非互相替代。
在实际工程中，35kV 及以上光伏/风电/储能场站通常同时配置一次调频和 AGC；10kV 分布式光伏则以 AGC/群调群控为主。选型时重点关注响应时间、通信协议、SOC/功率边界约束以及与 储能 EMS 监控系统 的协同能力，才能在并网考核中长期稳定达标。
