大型发电厂利用厂区闲置土地建设分布式光伏，是实现绿色低碳转型的重要途径。然而，“完全自发自用”模式下，光伏电力严禁向电网反送，防逆流控制系统成为项目能否成功投运的关键技术门槛。本文根据已有项目案例针对110kV电压等级接入的大型厂矿分布式光伏项目，提出了一套基于防逆流主从机分布式架构、110kV高压侧采样、光纤通信、柔性调节与硬控备份相结合的通用防逆流解决方案。
       文章详细阐述了光伏防逆流系统方案的设计思路、技术选型优化过程、核心控制逻辑及工程实施要点，为同类项目提供可直接复用的技术参考。

一、110kV发电厂分布式光伏项目场景概述与核心挑战

1.1 典型场景画像

110kV发电厂分布式光伏项目通常具备以下共性特征：

特征维度	典型表现
并网电压	10kV或35kV并网，上级电源为110kV主变
进线数量	2~4段110kV进线，对应多台主变
并网点	2-32个，分布于厂区不同10kV母线
运行模式	完全自发自用，电量全额消纳，严禁反送
建设区域	厂区屋顶、闲置空地、停车场等
容量范围	1MW~20MW



1.2 防逆流系统构建面临的三大核心难题

难题一：功率判定点与并网点分离

防逆流的本质是“防止光伏电力反送至110kV电网”。因此，光伏防逆流系统功率判定点必须在主变高压侧（110kV）或主变低压侧（10kV），而不是在光伏并网点本身。这意味着控制系统需要从远离光伏区域的集控室或升压站获取数据，远距离数据传输是第一道坎。

难题二：远距离通信可靠性

主变区域（集控室/升压站）与光伏区域之间的距离通常在500米至2公里之间。传统RS485通信在此距离下信号衰减严重、抗干扰能力差，且电缆敷设成本高、后期维护困难。

难题三：柔性调节与安全冗余的平衡

越来越多的业主明确要求优先采用防逆流柔性调节方式——即通过动态调整逆变器出力来匹配负载变化，而不是简单跳闸。这要求控制系统具备毫秒级响应能力和与逆变器群的可靠通信。同时，为了满足国标关于逆流保护的动作时限要求，还必须保留硬控跳闸作为最后一道防线。

二、光伏防逆流系统通用解决方案设计

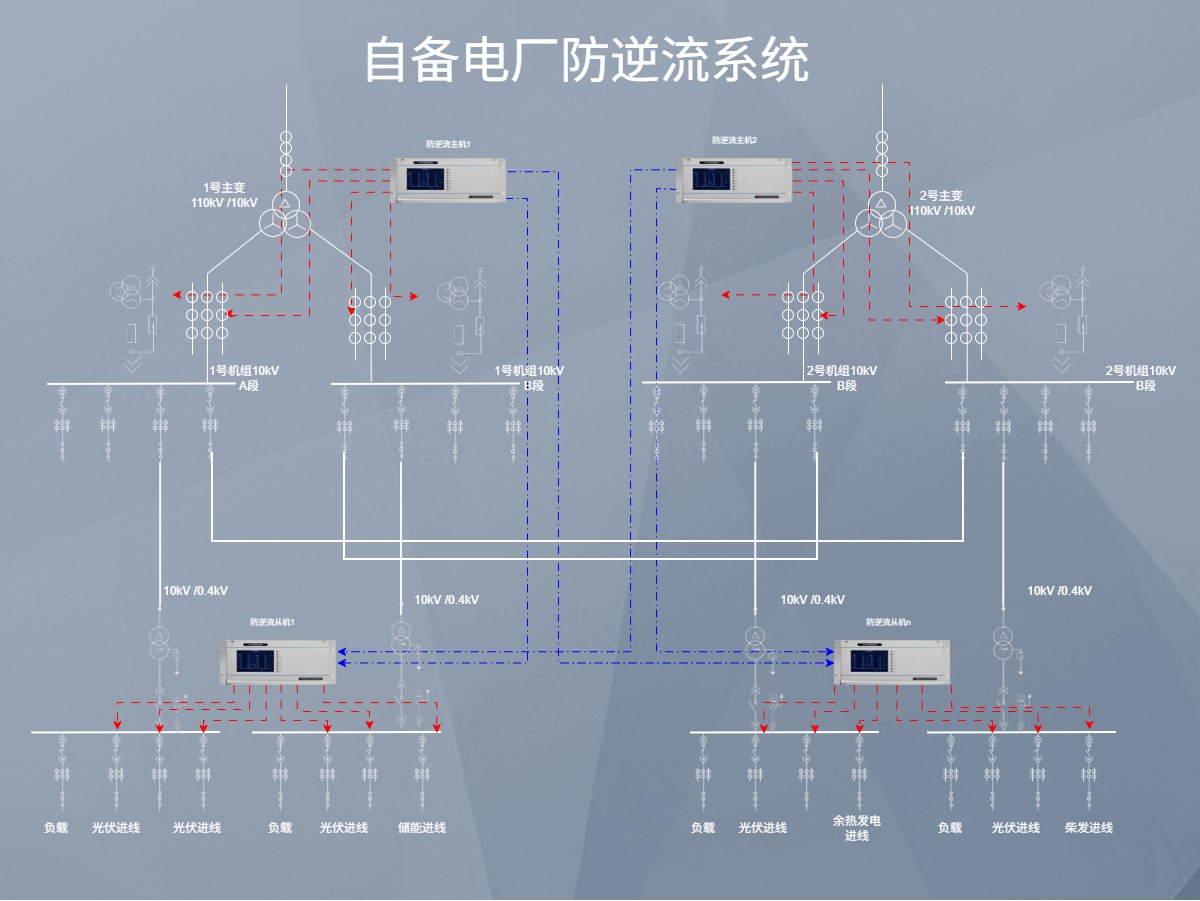

2.1 系统架构：主从机分布式架构

针对上述挑战，本方案采用主从机分布式架构，将数据采集与决策执行分离，各司其职、协同工作。

各组件职责：

组件	部署位置	核心职责
防逆流从机（多台） 防逆流采集装置	每台主变侧（集控室/电子间）	采集对应主变高压侧电度表数据，计算功率方向及大小，通过光纤上传主机
防逆流主机（1~2台） 防逆流控制装置	光伏侧二次屏柜	接收所有从机数据，运行防逆流算法，通过环网向逆变器下发调节指令；集成硬控功能
环网交换机	光伏子阵通讯箱	构建光纤以太环网，实现主机与逆变器之间的高速可靠通信

2.2 防逆流系统采样点选择：110kV高压侧是最优解

这是本方案最具工程价值的决策点，也是区别于常规方案的核心创新。

选项A：主变低压侧（10kV）采样

• 优点： 贴近负载侧，数据直观
• 缺点： 10kV开关柜空间紧凑，接线需停电施工；表计分散，从机布置复杂；电磁环境恶劣

选项B：主变高压侧（110kV）采样（推荐）

• 优点：
  • 110kV侧表计位于独立计量小室，空间充裕，施工无需停电
  • 每台主变对应一台从机，架构清晰，一一对应
  • 数据直接反映该进线与电网的功率交换，防逆流判定更直接
  • 110kV侧电度表精度通常为0.2S级，数据可靠性高
• 误差分析： 110kV侧读数包含主变损耗（约1%~2%），对于防逆流5%动作阈值而言完全可接受



结论： 110kV高压侧采样在工程便利性、系统简洁性、数据可靠性三个维度均优于10kV侧方案。

2.3 通信方案：光纤为主，环网为辅

主从机通信——光纤点对点：

• 采用单模光纤，传输距离可达数十公里
• 抗电磁干扰，适应电厂复杂电磁环境
• 带宽充足，支持实时数据传输
• 使用寿命≥30年，免维护

主机与逆变器通信——光纤以太环网：

• 环网拓扑具备冗余性，单点光纤断裂不影响整体通信
• 自愈时间小于20ms
• 通信协议采用Modbus TCP或IEC 104，兼容主流逆变器品牌
• 支持≥80台逆变器接入

2.4 控制策略：柔性调节为主，硬控兜底

三、光伏防逆流系统关键设备选型原则

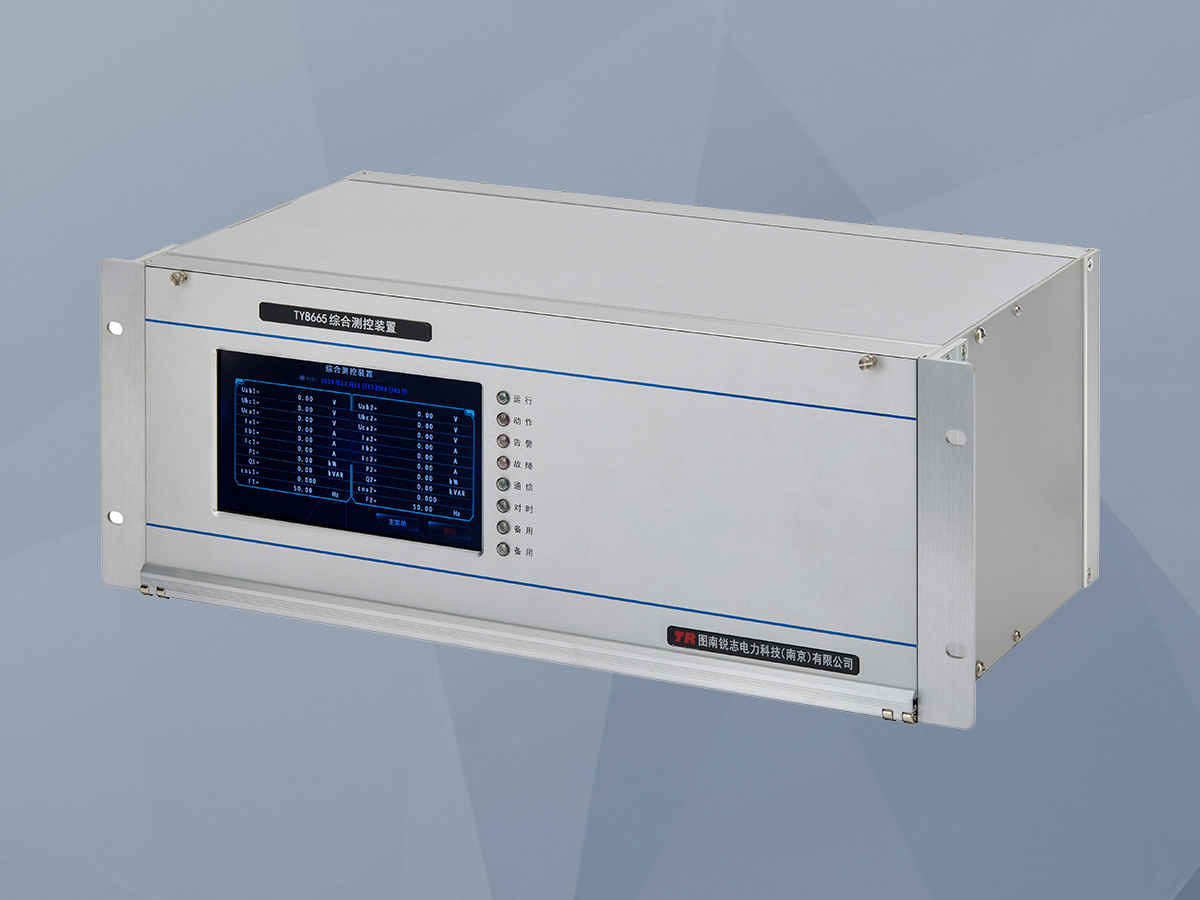

3.1 防逆流主机/从机

• 采用工业级嵌入式设计，适应-40℃~+70℃宽温环境
• 集成光纤通信接口（SFP模块）
• 支持Modbus TCP、IEC 104、IEC 61850等标准规约
• 具备就地液晶显示功能，方便参数设置和状态查看
• 硬控输出采用独立继电器，与通信系统物理隔离

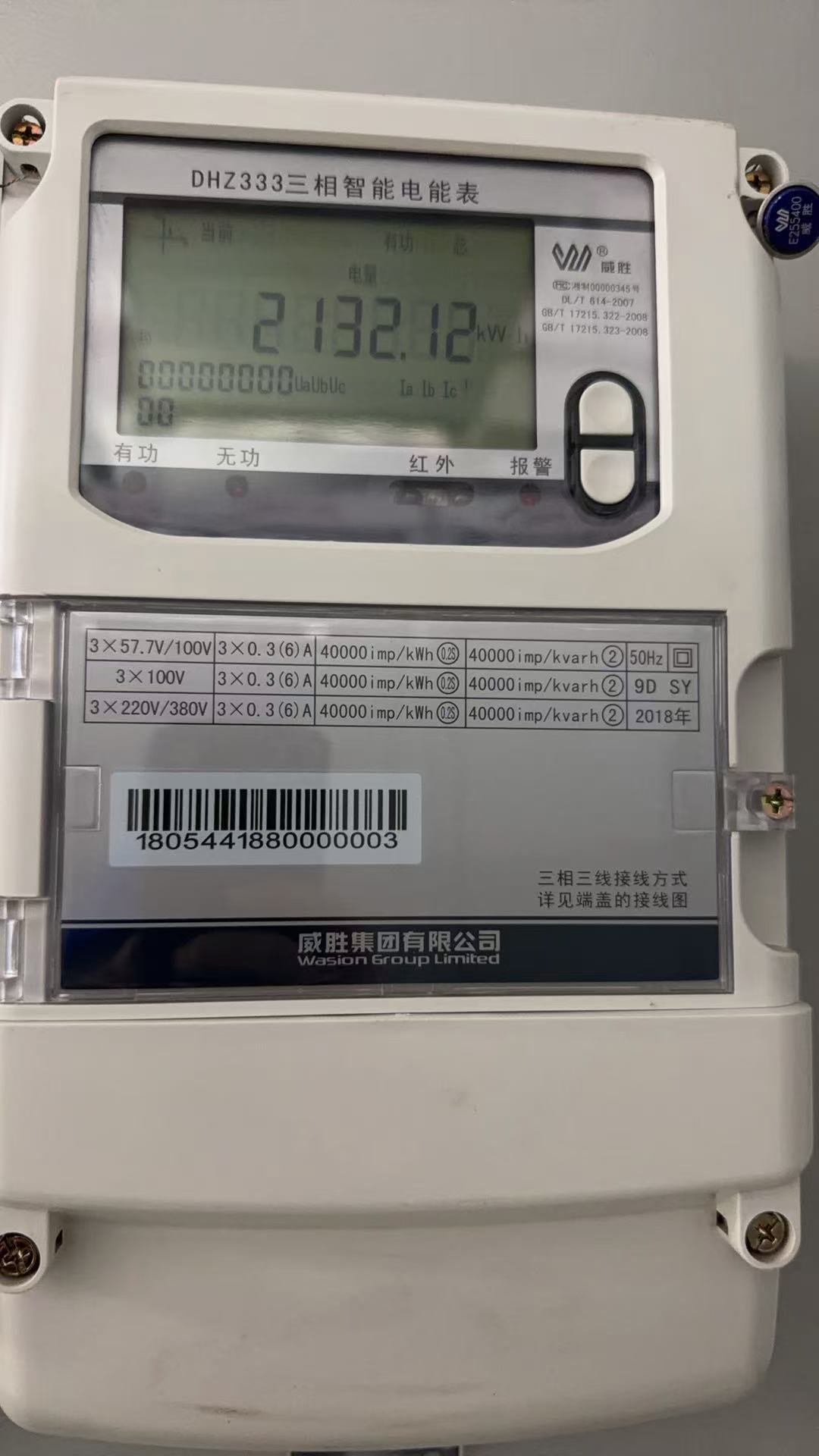

3.2 关口电能表

• 准确度等级：有功0.2S级，无功2.0级
• 具备双向计量功能（正向/反向有功、四象限无功）
• 不少于2路独立RS485接口
• 支持DL/T 645通信规约
• 具备无线通信传输功能（可选）


3.3 光缆

• 型号：GYFTY型松套层绞式
• 允许张力：短期1500N，长期600N
• 抗压强度：短期1000N/10cm，长期300N/10cm
• 温度特性：-40℃~+60℃范围内附加衰耗≤0.05dB/km
• 使用寿命：≥30年

3.4 国产化要求

根据国家安可政策要求，所有新增二次设备（包括CPU芯片、操作系统、数据库、应用程序等）必须采用完全国产化自主可控产品，且在中国信息安全测评中心和国家保密科技测评中心联合发布的最新安可目录清单内。

四、光伏防逆流系统工程实施要点

4.1 前期勘察

• 核实主变高压侧电度表型号、通信接口、安装位置
• 确认从机安装位置的空间、电源、环境条件
• 规划光纤路由，评估敷设方式（电缆沟、穿管直埋、桥架）
• 了解电厂现有保护测控装置品牌型号，确保兼容性

4.2 定值整定

防逆流硬控跳闸定值必须与并网点所在10kV母线的现有保护定值进行配合，遵循“下级优先、逐级配合”原则，确保防逆流硬控先于上级保护动作，但不越级跳闸。具体包括：

• 电流定值配合
• 时间定值配合（防逆流硬控动作时间应小于并网点线路保护Ⅰ段时间）
• 电压定值配合

4.3 联调联试

• 从机数据采集准确性测试（与实际负荷比对）
• 光纤通信链路稳定性测试（误码率、延时）
• 柔性调节响应时间测试（从功率变化到逆变器响应的闭环时间）
• 硬控动作逻辑验证（模拟通信中断、逆流超限等工况）
• 极端工况模拟测试（最大出力突然甩负荷、单台主变跳闸等）

4.4 运维培训

• 系统原理与操作流程培训
• 常见故障判断与处理
• 参数查看与修改方法
• 定期巡检内容与周期

五、光伏防逆流方案亮点与适用范围

5.1 六大核心亮点

1. 110kV高压侧采样： 避开10kV复杂环境，施工便捷，数据直接反映电网交换功率，判定更准。
2. 主从机解耦距离： 从机贴近主变侧采样，主机集中决策，光纤传输打破距离限制。
3. 柔性+硬控双保险： 既满足业主对精细化调节的诉求，又提供绝对安全冗余。
4. 光纤环网通信： 抗干扰、高可靠、自愈快，适应电厂恶劣环境。
5. 全栈国产化： 符合国家安全可控要求，无缝对接电厂现有系统。
6. 开放点表： 便于集控中心统一监控，符合智慧电厂发展趋势。

5.2 适用场景

本方案适用于以下类型的分布式光伏项目：

• 燃煤/燃气发电厂：厂区闲置土地、屋顶光伏
• 钢铁/冶金企业：厂房屋顶、料棚光伏
• 化工园区：大型厂房光伏
• 数据中心：配套光伏+储能
• 机场/港口：大面积分布式光伏

前置条件：

• 上级电源电压等级为110kV（220kV）
• 并网点电压等级为10kV或35kV
• 运行模式为“完全自发自用”
• 主变区域与光伏区域距离超过200米

六、此光伏防逆流系统解决方案一些总结

110kV发电厂分布式光伏防逆流，本质上是一个“远距离、多节点、高可靠”的控制问题。本文提出的解决方案，通过采样点上移、架构解耦、通信升级、控制分层四大核心举措，在不增加系统复杂度的情况下，有效解决了工程实施中的实际痛点。

这套方案的核心思路——“判定点向电网接口靠近，主从机分离，柔性硬控互补”——具有高度的通用性，已经在大唐内蒙锡林浩特发电厂等多个项目中得到验证。随着分布式光伏在工业领域的加速渗透，防逆流技术也将向更智能、更自适应、更少人工干预的方向持续进化，为“双碳”目标的实现贡献技术力量。

参考文献：

[1] 《光伏发电站设计规范》GB 50797-2012

[2] 《电力工程电缆设计标准》GB 50217-2018

[3] 《继电保护和安全自动装置技术规程》GB/T 14285-2023

[4] 《电能计量装置技术管理规程》DL/T 448-2016

[5] 《分布式光伏发电开发建设管理办法》
