城市自来水厂双电源供电无扰动快切解决方案

城市自来水厂是城市运行的生命线工程，其取水泵、送水泵、加药系统、变频驱动装置、PLC/DCS 控制系统等关键负荷对供电连续性要求极高。一旦供电中断，将导致：

• 管网失压：水泵停机 → 管网压力骤降 → 影响城市数十万居民用水
• 变频设备跳停：电压暂降超过 20ms 即可导致变频器直流母线欠压跳闸，软启动柜控制电源丢失
• 水质风险：加药系统停机 → 消毒中断 → 水质安全无法保障
• 设备损伤：电机群在残压下失稳，重新启动时的冲击电流可达额定值的 5~7 倍

⚠ 核心矛盾：传统 ATS 自动转换开关、备自投的切换时间为 秒级（0.5~3s），而水厂变频器、软启动器等敏感负荷的耐受断电时间窗口通常仅 10~20ms。传统方案根本无法满足"不停机"要求。

项目背景：春华水厂

春华水务自来水厂位于内蒙古某市，是当地重要的城市供水枢纽。厂区采用 10kV 双电源进线供电模式，由两条独立的市电线路分别供电。业主方明确提出：双电源切换时间必须低于 20ms，才能保证变频水泵机组、加药系统、控制系统等全部正常运行不停机。

关键约束条件：

• 切换时间 < 20ms（从主电源故障到备用电源带载完成）
• 切换过程中母线电压跌落不超过额定值的 15%
• 不得改变现有高压柜的柜体结构和主接线方式
• 需并联接入现有 2 台进线柜，改造不影响正常运行

方案总体思路：本备用电源快速切换系统采用 "1 台微机快速切换装置 + 2 套涡流永磁真空断路器" 的核心架构，组成 2 面独立进线快切柜，以 并联方式 接入水厂现有的 2 台 10kV 进线柜之后。整套系统不改变原有主接线，属于"加装式"改造，施工周期短、风险可控。

方案核心优势：
✅ 快切控制器：5ms 内完成故障判别并发出保护出口信号
✅ 涡流永磁真空断路器：分闸 ≤4ms，合闸 ≤16ms，远快于传统弹簧机构断路器（分闸 50ms / 合闸 70ms）
✅ 端到端切换时间：全程 < 20ms，真正实现"无扰动"切换
✅ 并联接入：不改动现有柜体，仅并联增加 2 面快切柜

系统拓扑图（文字描述）：

春华水厂 10kV 双电源无扰动快切系统拓扑结构如下：主电源（10kV线路Ⅰ）和备用电源（10kV线路Ⅱ）分别接入原有进线柜Ⅰ和进线柜Ⅱ（蓝色，原有设备）。然后并联接入新增的快切进线柜Ⅰ和快切进线柜Ⅱ（绿色，新增设备），柜内装有涡流永磁真空断路器（分闸≤4ms，合闸≤16ms），并配有PT电压监测和综保。两路快切柜汇至10kV母线（黄色）。微机快切装置（紫色，核心控制设备）通过控制/信号电缆连接两个快切柜，并通过PT采样线采集电压。母线下方为水厂关键负荷，包括取水泵机组（变频驱动）、送水泵机组（软启动）、加药/加氯系统、PLC/DCS控制系统、反冲洗水泵、污泥处理设备、厂区应急照明、在线水质监测仪等。切换时间分解：故障检测≤5ms → 逻辑判断≤3ms → 分闸执行≤4ms → 合闸执行≤16ms → 总切换时间＜20ms。

核心设备技术参数：

（1）涡流永磁真空断路器

（2）涡流斥力驱动原理

涡流永磁真空断路器采用 "电容器储能 → 涡流盘驱动 → 永磁保持 → 直动式" 的工作模式：

• 储能阶段：高频开关电源在 10s 内完成对分/合闸储能电容的预充电
• 放电驱动：控制器发出指令后，储能电容通过合闸/分闸线圈瞬间放电，产生脉冲电流
• 涡流斥力：脉冲磁场穿过金属涡流盘产生感应涡流，涡流与线圈磁场相互作用产生强大的轴向电磁斥力
• 直动传动：涡流盘与触头运动方向同轴，无拐臂杠杆，力学传递链极简，消除了传统弹簧机构的机械延迟
• 永磁保持：合闸到位后由稀土永磁体产生的磁场保持触头闭合，无需持续供电

💡 为什么比传统断路器快？
传统弹簧操动机构需要经过"储能→锁扣→释放→杠杆传动→触头运动"多个环节，分闸时间约 50ms；而涡流斥力机构运动部件比传统机构减少 80%，驱动能量直接作用于触头系统，分闸时间仅 ≤4ms，快了 10 倍以上。

（3）微机快切装置（TY-8661Q）

三种切换模式：

① 快速切换（首选策略）：主电源故障后，快切装置在 5ms 内 完成故障识别。若此时母线残压（电机惯性发电产生）与备用电源电压之间的 相位差 ≤15°、频差 ≤0.5Hz，立即执行"跳工作电源→合备用电源"操作。切换时间：≤ 20ms。适用场景：主电源短路、失压等突发故障。

② 同期捕捉切换（备用策略）：若快速切换条件不满足，装置持续预测母线残压与备用电压的 差拍电压最小点，提前计算合闸脉冲发出时刻，确保断路器实际闭合时相位精准对齐。切换时间：20~100ms。适用场景：相位差较大但仍在可接受范围。

③ 残压切换（兜底策略）：当残压衰减至 20%~40% 额定电压 时投入备用电源，避免对电机产生二次冲击。此时电机转速已大幅下降，会有短暂停机，但可确保安全切换。切换时间：数百 ms ~ 数 s。适用场景：前两种策略均无法满足的极限工况。

事故串联切换流程：以水厂主电源（线路Ⅰ）突发故障为例，完整切换流程如下：主电源故障（失压/短路）→ PT采样异常（≤5ms）→ 快切装置判别（≤5ms）→ 跳开进线Ⅰ断路器（≤4ms）→ 合上进线Ⅱ断路器（≤16ms）→ 负荷恢复供电（全过程<20ms）。

✅ 切换完成判定标准：
• 母线电压恢复至额定值的 85% 以上
• 变频器直流母线电压未触发欠压保护 → 水泵不停机
• PLC/DCS 控制系统未复位 → 控制逻辑连续
• 管网压力无跌落 → 供水不中断

正常倒闸操作（并联切换）：在计划检修等正常操作中，可采用 并联切换 模式：先将备用电源与工作电源 短时并列运行（满足同期条件），再断开工作电源。此模式下切换过程 零电压中断，实现真正的无扰动倒闸。

改造原则：

• 最小改动原则：不改变现有高压柜体结构、不改动原有主接线方式
• 并联接入原则：新增 2 面快切柜分别与现有 2 台进线柜并联，形成"双重保护"
• 不停电施工原则：利用水厂检修窗口期逐路施工，单路停电时间控制在 8 小时以内
• 可逆性原则：所有改造均可逆，紧急情况下可快速恢复到原有运行方式

设备配置清单：

施工步骤：

1. 前期准备：完成快切柜出厂试验、保护定值整定、控制逻辑仿真测试
2. 一次回路施工：敷设母线连接排，将快切柜与现有进线柜并联（逐路停电施工），需要将原来的端柜926（进线I）、927（进线II）柜的侧封板拆除，将主接地排搭接接入快切柜内。如果主接地排孔位置无法贯穿，需要使用铜导线/铜编织线将926柜与1#快切柜的主地排连接，将927柜与2#快切柜的主地排连接。

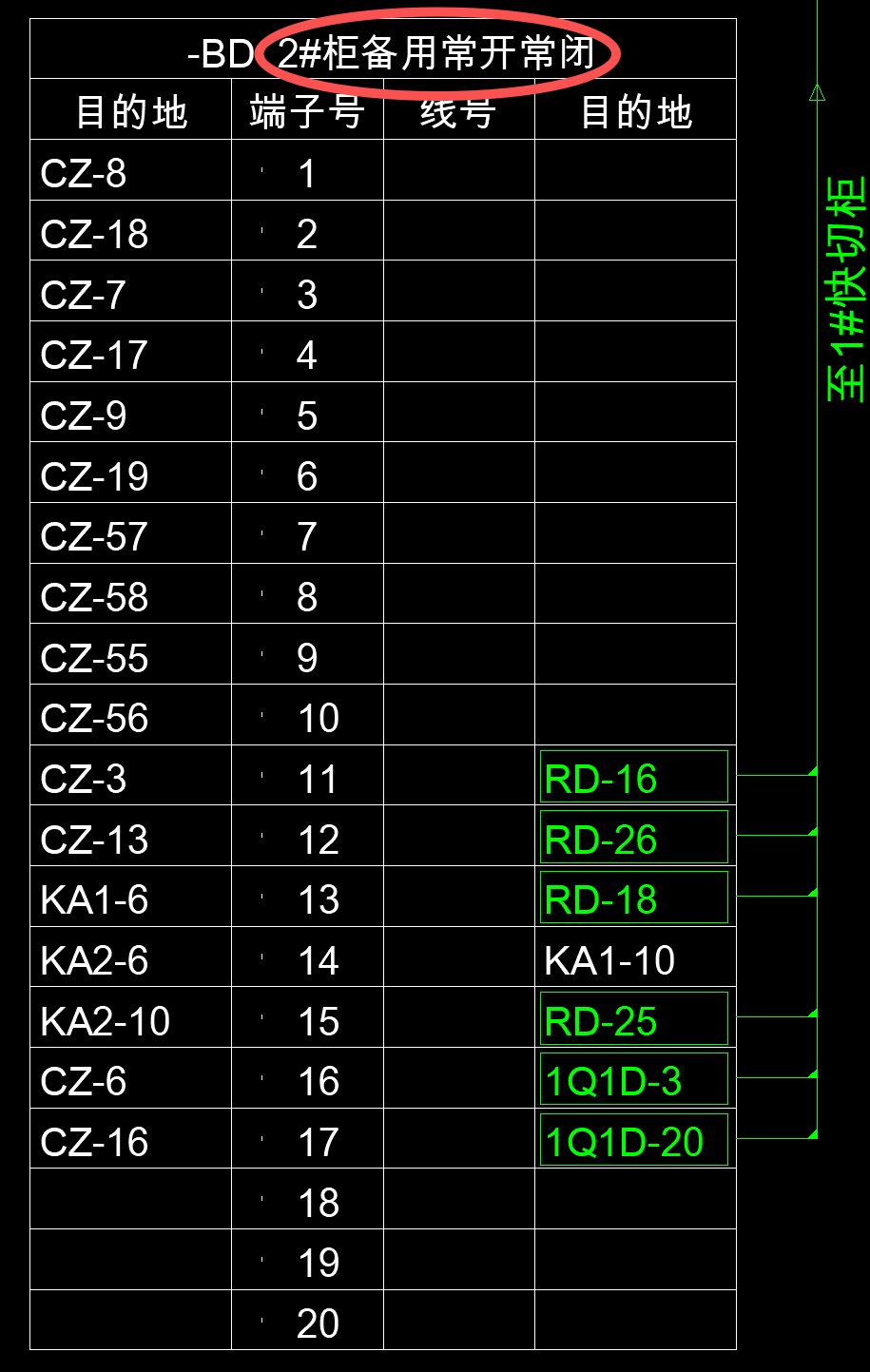

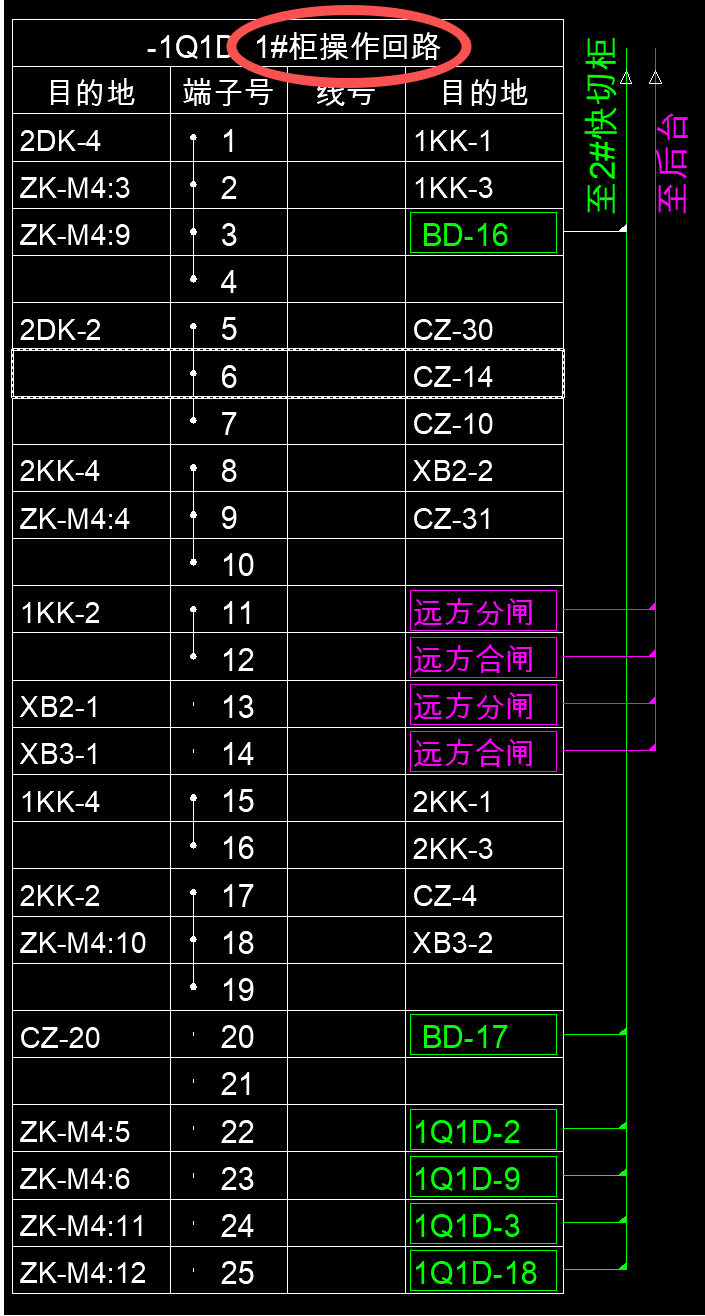

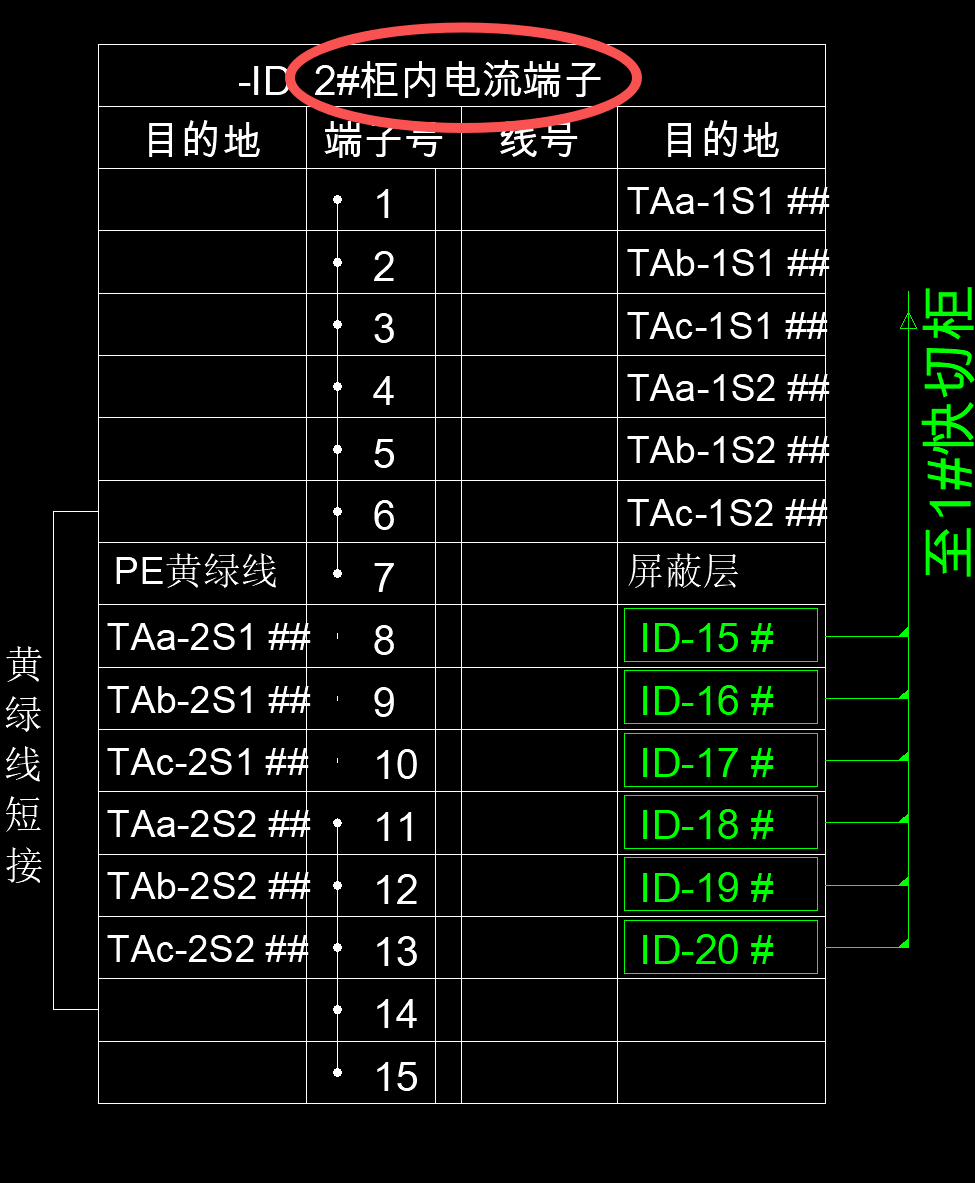

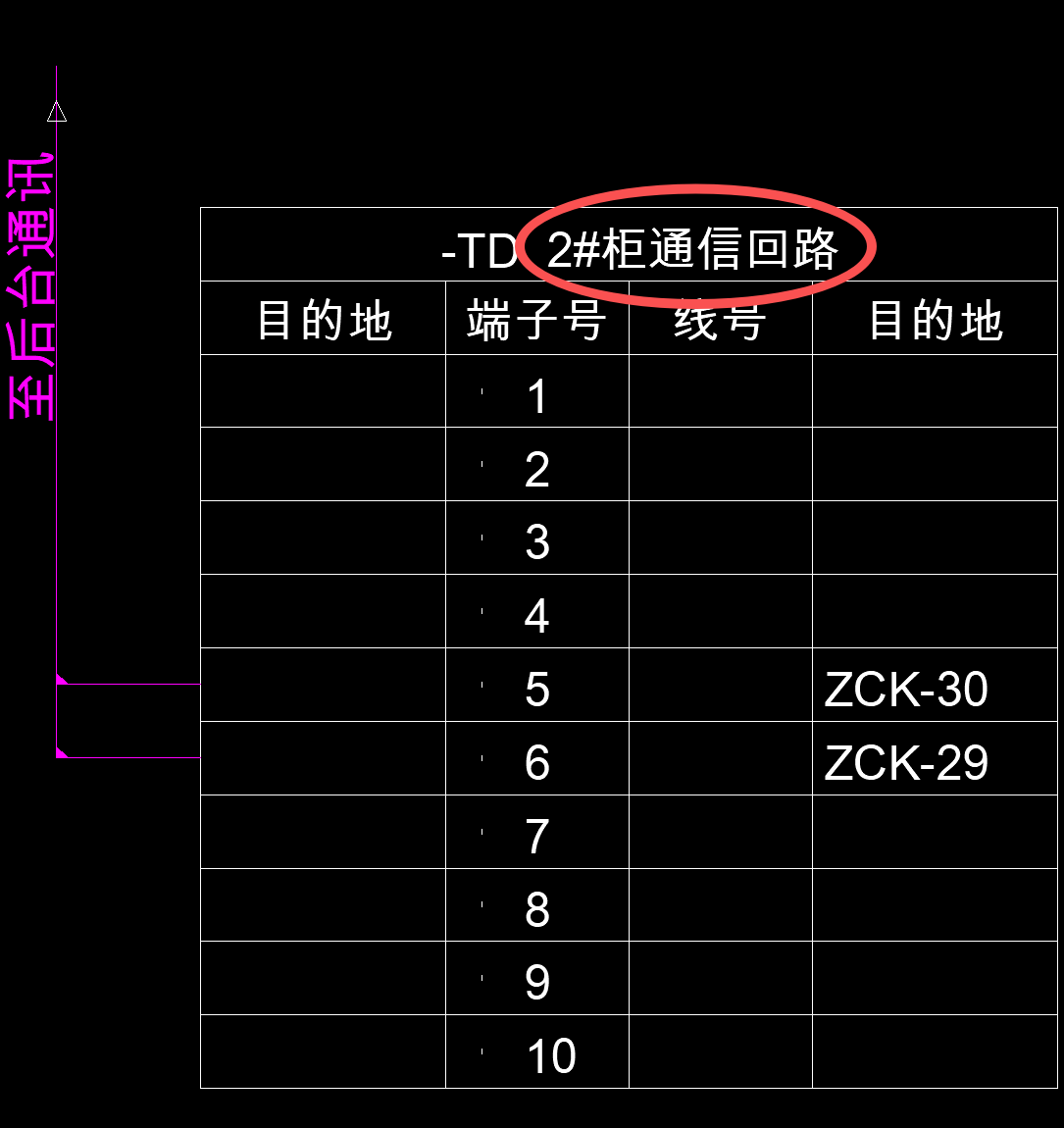

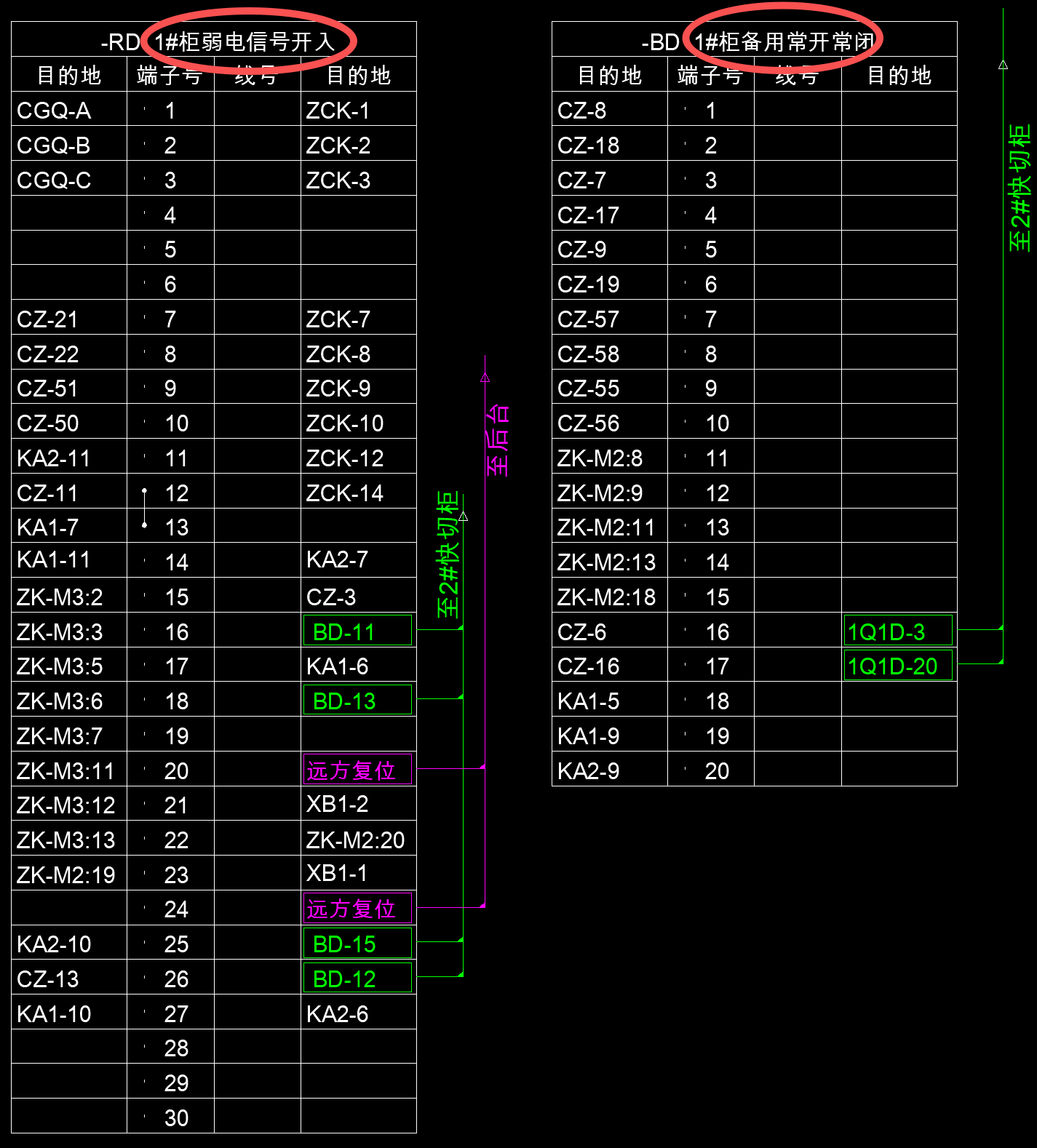

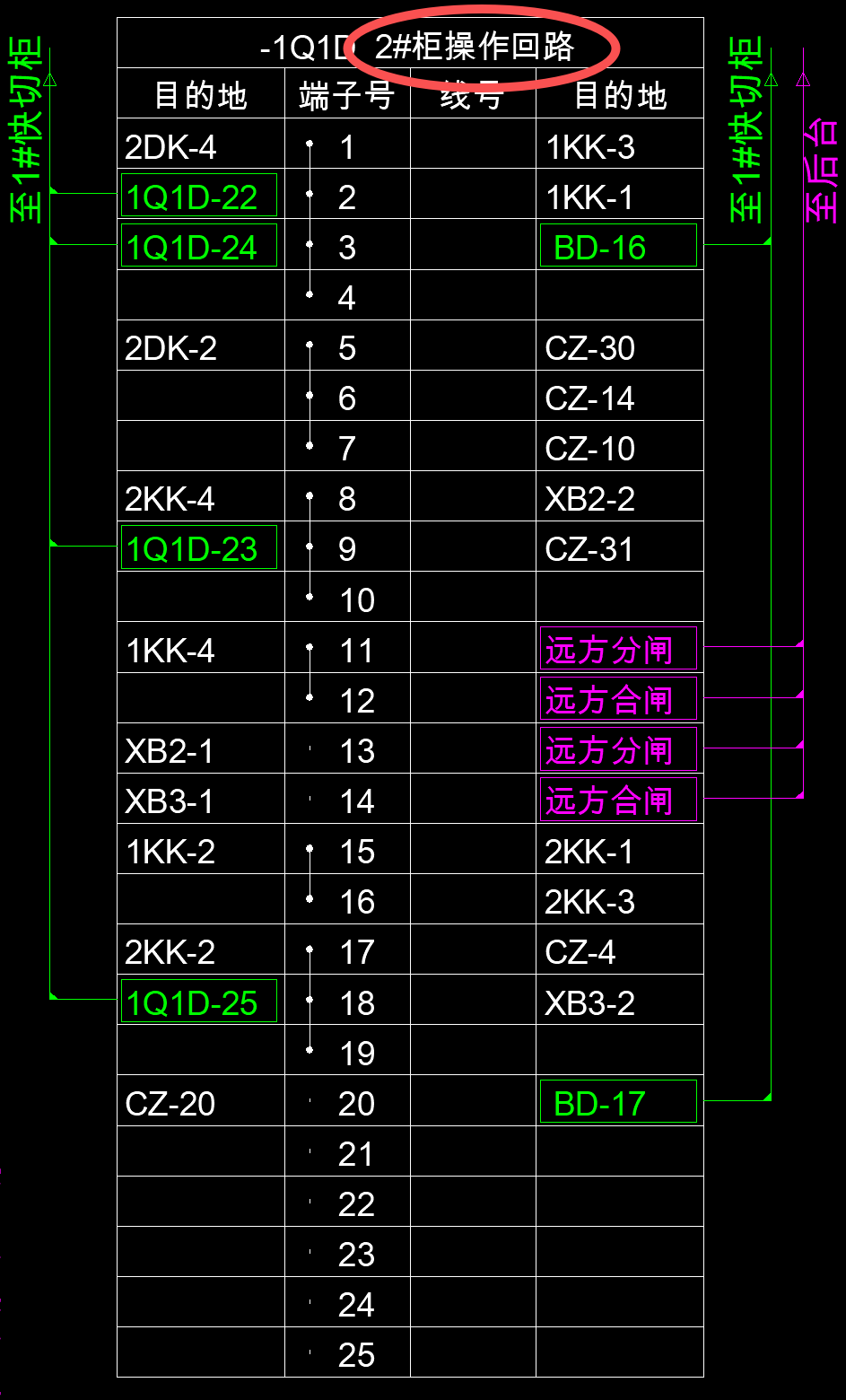

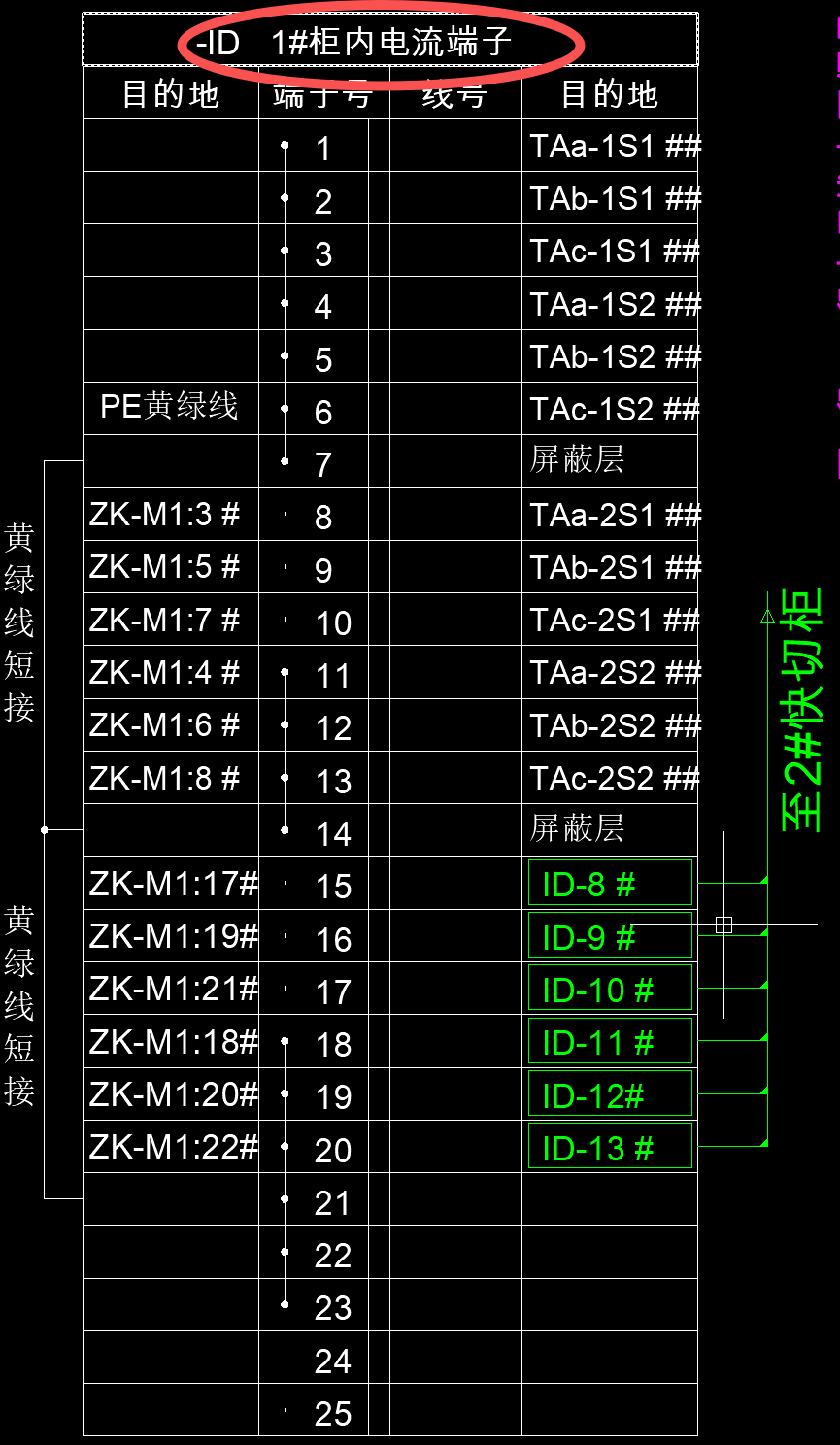

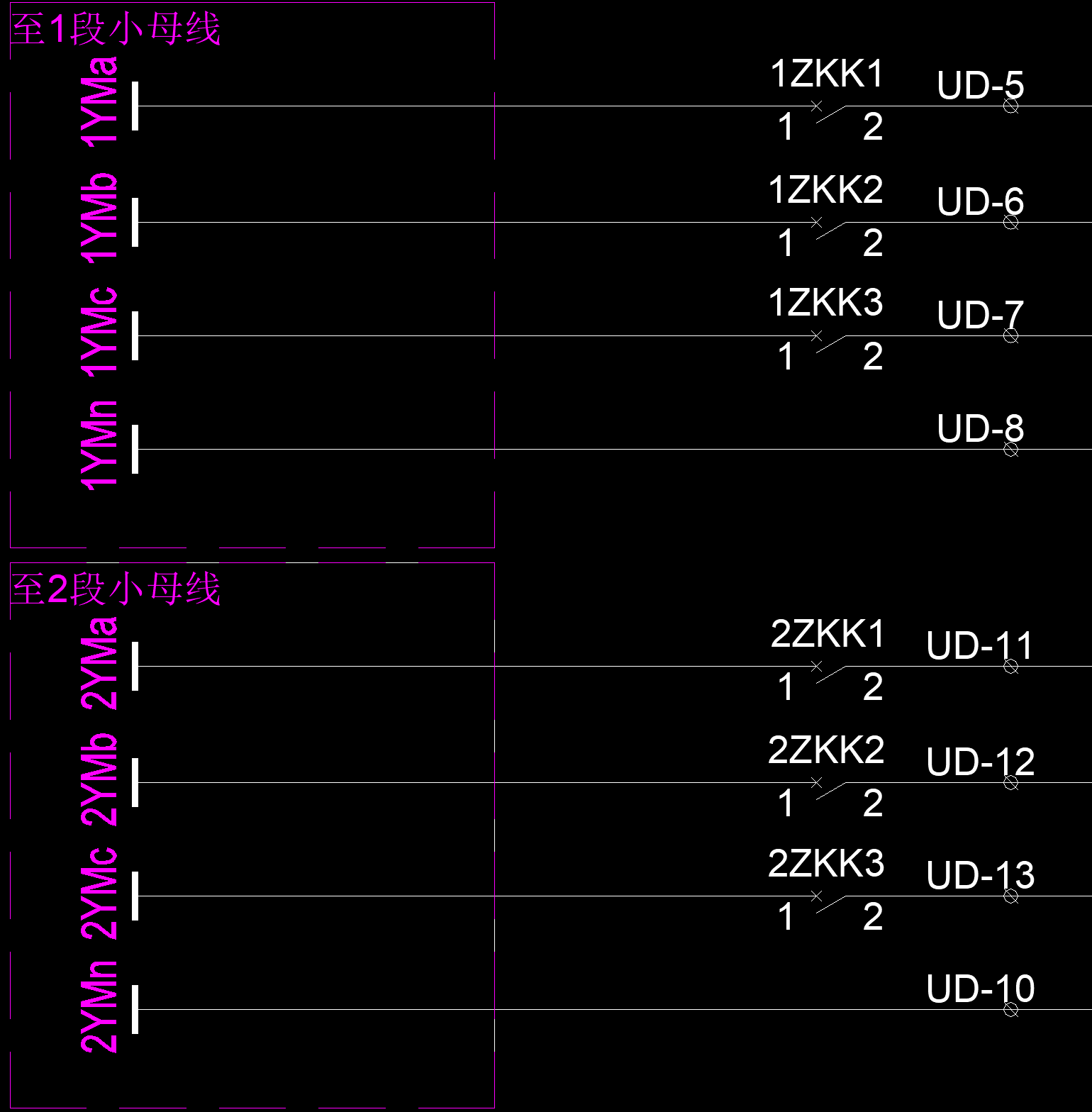

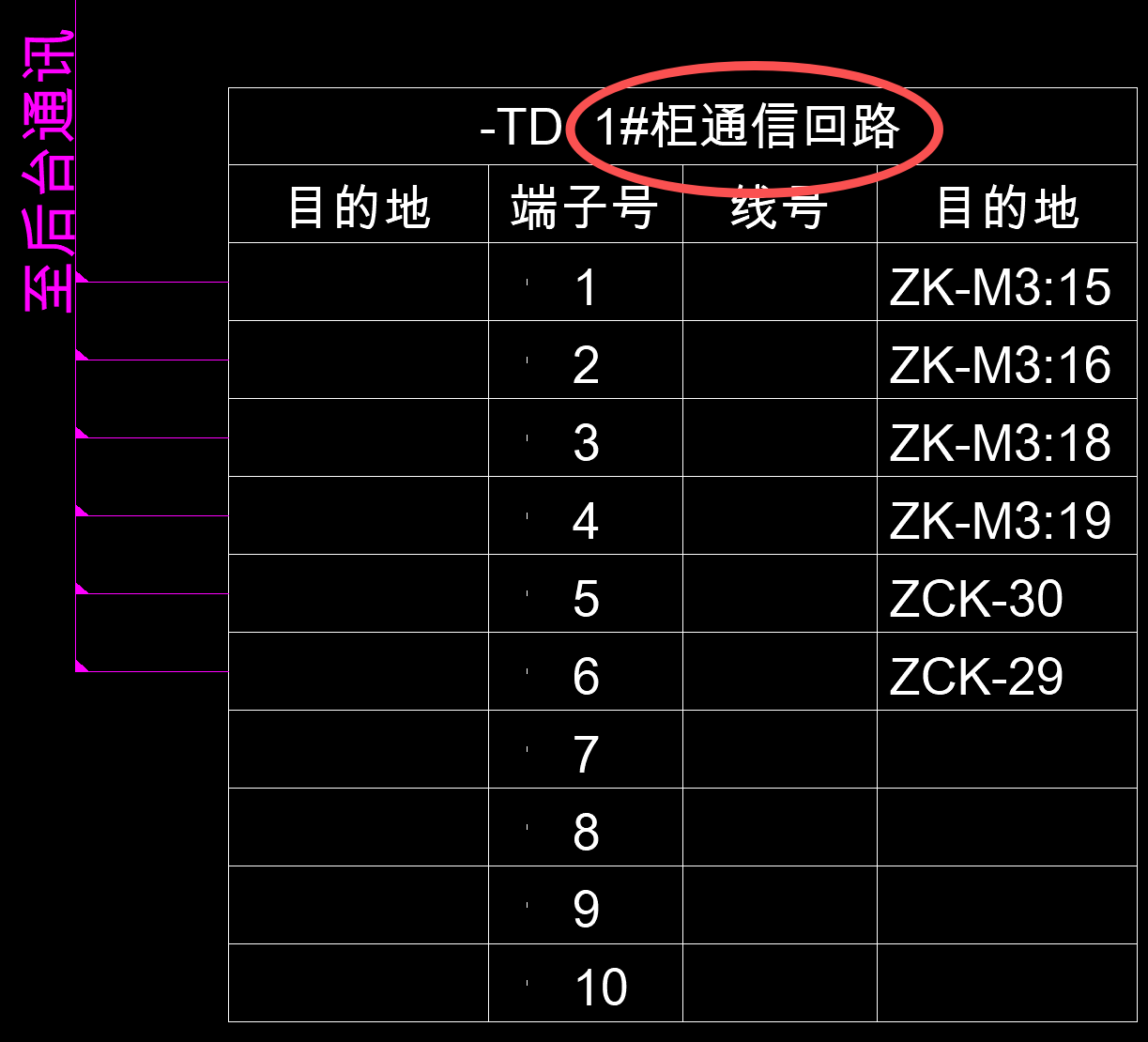

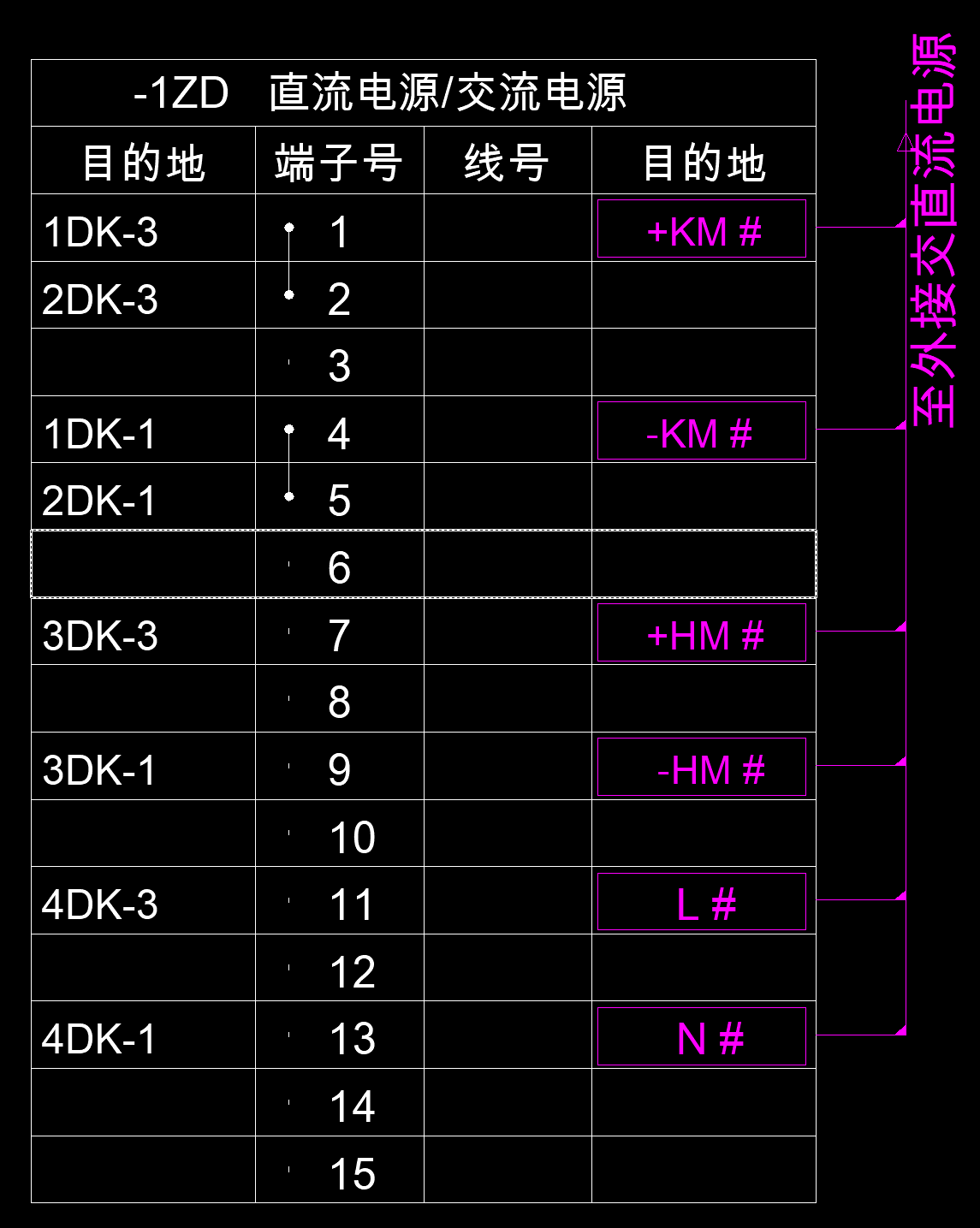

3. 二次回路施工：敷设 PT 采样线、控制电缆、信号线，接入快切装置。交直流电源（+KM、-KM、+HM、-HM、L、N）需要按图打标记、接入快切柜内对应端子，建议接入导线的截面积≮2.5mm²；每台柜子6根线。分别从母线PT柜或柜顶小母线或临近的柜内取两段母线的电压信号接入1#快切柜内（1YMa、1YMb、1YMc、2YMa、2YMb、2YMc接入空开，1YMn、2YMn接入端子），建议接入导线的截面积≮5mm²；8根线。将2#快切柜内的电流信号从2#柜电流端子引入1#快切柜内，接入对应的电流端子，建议接入导线的截面积≮5mm²；6根线。按图纸将1#快切柜与2#快切柜之间的信号线敷设完成、打好标记、按图接入对应的端子内，建议接入导线的截面积≮1.5mm²；12根线。按图纸将1#快切柜、2#快切柜与后台之间的远方遥控线、远方复位线，根据实际需求敷设、打标记号并接入对应端子。按图纸将1#快切柜、2#快切柜与后台之间的485通讯线，根据实际需求敷设、打标记号并接入对应端子。

4. 单体调试：断路器分合闸时间测试、保护功能校验、快切装置逻辑测试，根据验收试验的需要，准备相应仪器设备：工频耐压仪、回路电阻测试仪、绝缘摇表、继电保护测试仪等
5. 系统联调：模拟主电源故障，验证快切全过程动作时序
6. 带负荷试验：在水厂低峰时段进行实际切换试验，记录切换波形
7. 验收投运：各项指标达标后正式投运

春华水厂试验结果：

🎉 项目成果总结：
✅ 实测总切换时间 17.6ms，优于业主 20ms 的要求
✅ 切换过程中变频器、PLC、水泵全部正常运行，实现真正的"无扰动"
✅ 系统已稳定运行，多次经历外部电网波动均未造成水厂任何设备停机
✅ 为呼和浩特市数十万居民用水安全提供了坚实的电力保障

与传统双电源切换方案的对比：

本方案不仅适用于城市自来水厂，还可推广至以下对供电连续性要求极高的场景：

• 💧 水务行业：城市自来水厂取水泵站、污水处理厂曝气/回流系统、加压泵站/管网增压设施、原水引水工程泵站
• 🏭 工业领域：石油化工连续生产装置、钢铁冶金轧机/高炉风机、数据中心 UPS 前级、半导体制造洁净室
• 🏥 公共事业：医院手术室/ICU 供电、地铁/轨道交通牵引供电、机场航站楼关键负荷、广播电视发射台
• ⛏ 能源矿山：煤矿通风/排水系统、油田抽油机群、电厂厂用电系统、新能源场站集电线路

方案核心价值总结：

毫秒级切换、无扰动、不停机、并联改造、智能化、高可靠。通过快切装置与涡流永磁断路器的创新组合，从根本上解决了电源切换过程中敏感负荷跳停的行业难题，为城市生命线工程和关键工业领域提供了可靠的电力保障。
