储能EMS系统防逆流数据采集解决方案:低延迟电度表通讯

储能EMS系统防逆流数据采集解决方案:低延迟电度表通讯与TY921应用实践

在储能系统的防逆流控制中,EMS(能量管理系统)需要实时获取并网点或主变侧的电度表功率数据,作为防逆流系统策略的判定依据。然而,电度表通常采用DL/T 645规约通过RS485串口通信,而EMS系统普遍支持Modbus TCP/IP网络通信。如何实现规约转换、数据转发,并保证端到端延迟在1秒以内,是储能防逆流能否成功的关键。本文提出一套基于TY921 2网4串数据采集装置的解决方案,通过串口采集电度表数据,经网口以Modbus协议转发至EMS系统,实现高实时、高可靠的防逆流数据链路,为储能电站的安全运行提供坚实保障。

一、储能EMS防逆流的底层逻辑

1.1 储能防逆流的本质

"完全自发自用"模式下的储能防逆流,核心目标是防止储能系统向电网反送电。对于储能EMS而言,其防逆流策略通常为:

  • 实时监测并网点或主变侧的功率方向与大小(即电网与本地负载的交换功率)。
  • 当检测到即将发生逆流(功率流向电网)时,EMS下发指令给储能变流器(PCS),调整充放电功率,以平衡本地负载,阻止逆流发生。

1.2 防逆流数据采集是关键瓶颈

防逆流策略的响应速度,直接取决于数据采集的实时性。如果EMS获取电度表数据的延迟超过1秒,可能出现:

  • 策略滞后:逆流已经发生,EMS系统才收到数据,无法及时干预。
  • 调节振荡:延迟导致控制指令与实际情况错配,引起功率反复波动。
  • 保护误动:延迟过长可能导致防逆流硬控误跳闸,影响系统可用率。

因此,构建一条低延迟、高可靠的电度表数据采集链路,是储能EMS防逆流方案的首要任务。

二、典型数据采集链路痛点

2.1 电度表通信特点

国内关口电度表普遍采用 DL/T 645规约,通过RS485串口通信,特点包括:

  • 半双工、主从问答式:需上位机轮询读取。
  • 波特率通常1200~9600bps:单帧数据量有限。
  • 不直接支持TCP/IP:无法与EMS直连。

2.2 常见方案及其局限

方案 实现方式 主要问题
串口服务器 RS485转以太网透明传输 仅物理层转换,不处理规约,EMS仍需解析645报文,开发量大
PLC采集 PLC串口模块读取,以太网上传 延迟较大(通常>2秒),编程复杂,成本高
工控机 安装采集软件,串口卡读取 稳定性差,占用资源,不适合工业环境长期运行
RS485延长直连 长距离RS485直连EMS 信号衰减、抗干扰差,距离受限

2.3 储能防逆流数据采集理想方案的要求

  • 规约转换:自动将645转换为EMS熟悉的Modbus TCP。
  • 低延迟:电度表数据更新→EMS收到数据,全程≤1秒。
  • 多通道支持:同时采集多块电度表(主变高压侧、并网点等)。
  • 工业级可靠性:适应-40℃~+70℃宽温、强电磁干扰。
  • 易于集成:即插即用,无需额外开发。

三、TY921 储能防逆流数据采集装置解决方案

3.1 产品定位

TY921是一款面向工业场景的嵌入式数据采集与规约转换装置,配备2个独立以太网口 + 4个RS485串口,专为电力仪表、电度表、保护装置等串口设备的网络化接入设计。核心优势:

  • 硬件级规约处理:ARM架构处理器,645解析由硬件协处理器完成,不占主CPU。
  • 低延迟架构:串口接收645报文→网口输出Modbus,典型延迟<500ms。
  • 4串口并发:可同时挂接多块电度表,互不阻塞。
  • 双网口:支持冗余/独立网段,灵活对接EMS及厂内网络。
  • 工业级:宽温、宽压、高EMC,适配储能/电厂环境。

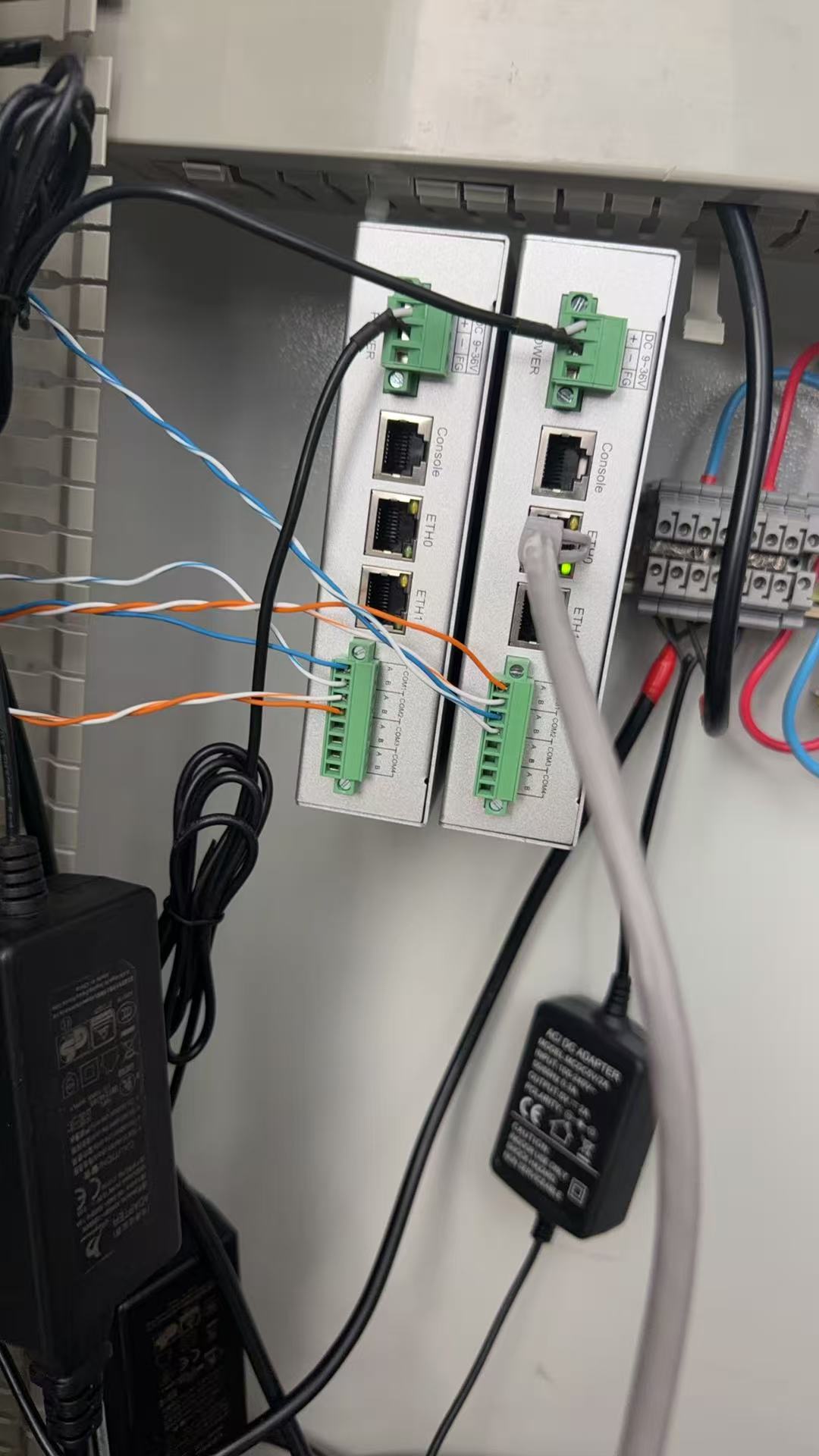

    储能防逆流数据采集装置

3.2 系统架构

电度表 #1
主变高压侧
电度表 #2
并网点
电度表 #3
备用
RS485 / DL/T 645 规约
TY921 2网4串数据采集装置
645解析 → Modbus TCP Server → 双网口输出
Modbus TCP / 502端口
储能EMS系统
防逆流策略 + PCS调节

数据流:

  1. TY921通过4个RS485串口连接各电度表,按DL/T 645规约主动轮询,读取有功/无功/电流/电压等。
  2. TY921内部解析645报文,映射到内部寄存器。
  3. TY921以 Modbus TCP Server 模式通过以太网口供EMS读取。
  4. EMS作为Modbus Client定期读取TY921寄存器,获取实时功率,运行防逆流策略。

3.3 低延迟实现机制

优化手段 效果
轮询周期动态调优 单表刷新≤500ms
数据即时更新 新数据一到立即刷新寄存器,不等EMS来读
Modbus响应优先 EMS读取请求最高优先级
硬件协处理 645解析不占主CPU

实测:电度表数据变化 → TY921 Modbus寄存器更新,平均延迟约300ms,最坏<800ms,满足1秒以内要求。

3.4 防逆流数据采集装置配置部署(Web界面,无需编程)

  1. 串口配置:波特率、校验位等与电度表对齐。
  2. 645配置:添加表地址,勾选需读取项(正向/反向有功功率等)。
  3. Modbus映射:每个数据项映射到寄存器地址+数据类型(Float32/Int16)。
  4. 网络配置:IP、子网、网关,启用Modbus TCP端口(默认502)。

30分钟完成配置,零代码。

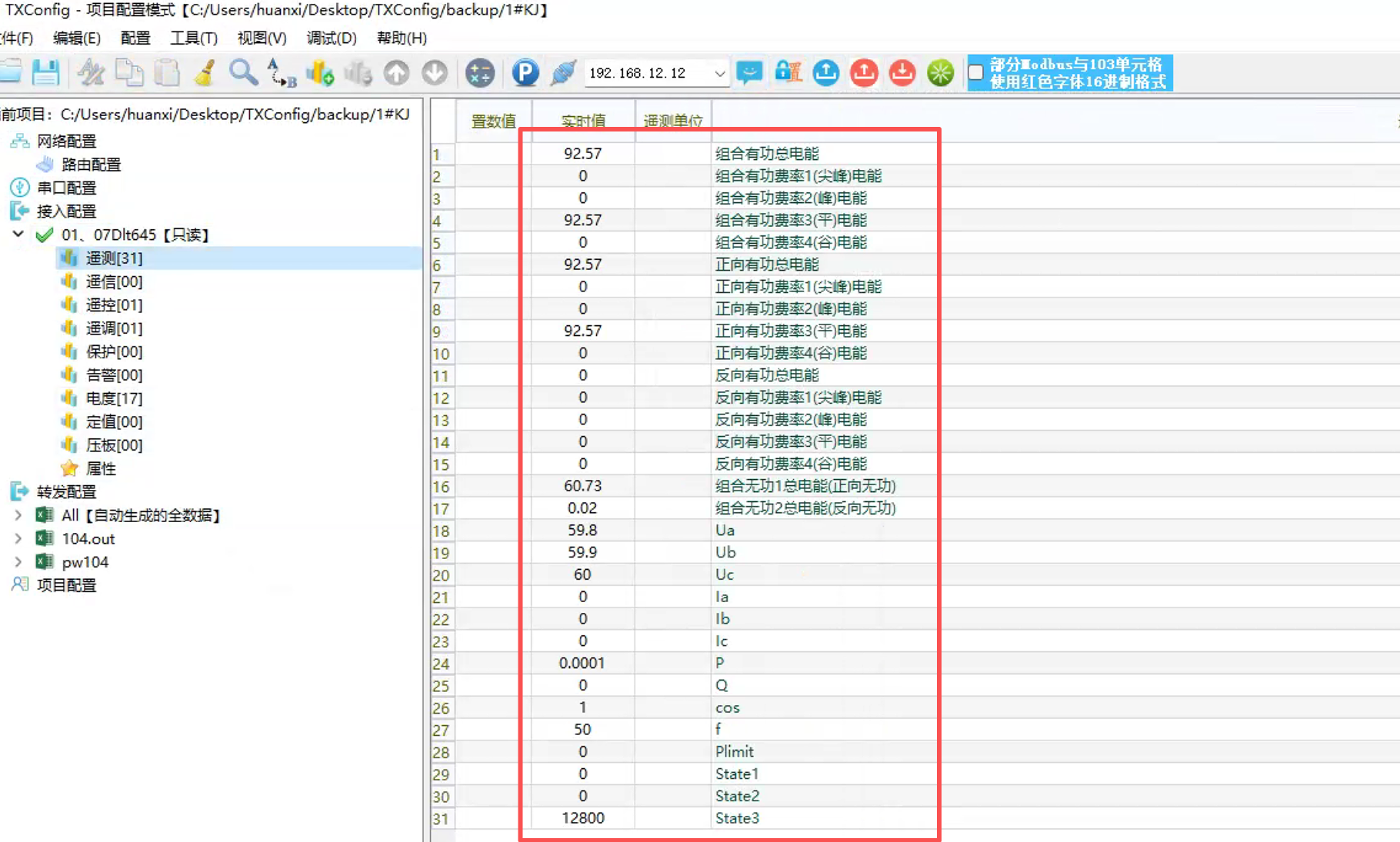

防逆流数据采集后台界面

四、储能防逆流数据采集方案价值

价值点 说明
低延迟<1s 保证EMS防逆流策略及时响应
645→Modbus透明转换 EMS无需关心电表底层协议
4串口并发 多表同时接入,主变+并网点一次搞定
即插即用 Web配置,零代码集成
工业级可靠 宽温宽压,抗EMC,适配电厂/储能现场
成本优化 相比PLC/工控机方案成本显著下降

典型应用:储能电站防逆流(采并网点/主变侧电表)、光伏+储能混合系统(多并网点电表汇聚)、微电网能量管理、需量管理/负荷预测总进线采集。

五、对于储能防逆流数据采集方案的一些感悟

储能EMS防逆流,算法之外,底层数据采集的实时性往往决定成败。TY921 2网4串数据采集装置,以硬件级规约转换+低延迟架构+多通道并发,把繁琐的645电表通信封装成标准Modbus TCP接口,让EMS开发者专注上层策略,不再被底层通信拖后腿。

每一个毫秒的延迟都可能影响系统安全——TY921就是那条为储能EMS防逆流铺好的"数据高速路"。
