PTN/SDH光传输设备在电力通信网中的配置与组网方案

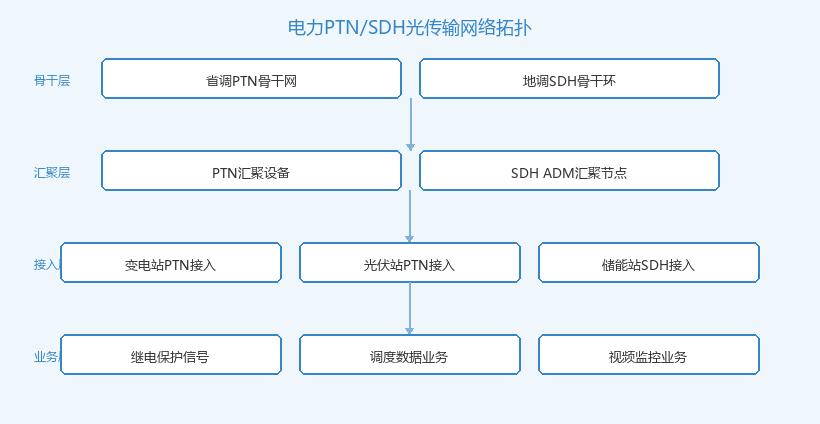

电力 PTN/SDH 光传输网络四层架构示意

📌 组网原则：电力通信网采用"自愈环"结构，环上节点光缆中断时业务在 50ms 内倒换至备用路由，满足 DL/T 5044 对保护通道可用率 ≥99.99% 的要求。

• 业务承载与隔离：将继电保护、调度数据、管理信息、视频监控等多种业务通过 VLAN/通道化技术隔离承载，确保关键保护通道不受其他业务拥塞影响，满足电力二次系统安全防护"物理隔离"要求。
• 高可靠传输与自愈：利用 SDH 复用段保护环（MSP）或 PTN 环网保护（Wrapping/Steering），在光缆中断或设备单点故障时 50ms 内完成业务倒换，保障调度通信不间断。
• 带宽汇聚与调度：汇聚各电压等级间隔和并网点的低速率业务流，按优先级调度到骨干链路，为 调度数据网屏 和 远动通信屏 提供物理承载通道。

💡 技术要点：继电保护信号对时延和抖动极度敏感。SDH 通道单向时延一般 ≤5ms（本地环网内），PTN 伪线承载保护信号时应配置严格优先级队列（EF 类），确保端到端时延 ≤10ms、抖动 ≤1ms。

1. 业务接入：继电保护装置通过 2M 接口（E1）接入 SDH 设备，调度数据通过以太网接口（FE/GE）接入 PTN 设备，业务按类型分配到不同板卡。
2. 交叉调度：设备内部交叉矩阵将各路业务按配置的时隙/VLAN 映射到光口相应通道，SDH 采用 VC-12/VC-4 时隙交叉，PTN 采用 LSP 标签交换路径。
3. 映射封装：SDH 将 E1 封装为 VC-12 虚容器并复用到 STM-N 帧结构；PTN 将以太网帧封装为 MPLS-TP 伪线并映射到光通道。
4. 光路传输：封装后的光信号经光线路板调制到 1550nm/1310nm 波长通过光纤传输，对端设备解封装后还原为原始业务接口。

• 220kV/110kV 变电站：配置 SDH STM-16（2.5G）环网设备承载继电保护和调度电话，同时配置 PTN 10GE 环网设备承载调度数据和管理信息。两套设备共用光缆纤芯但逻辑隔离，满足二次安防"物理隔离"要求。可与 二次安防屏 配套部署。
• 35kV 变电站：配置 SDH GE 环网设备即可满足保护、调度数据和管理信息承载需求，TDM 保护信号通过 SDH 伪线（PWE3）承载，节省投资。与 计算机监控系统屏 对接，完成站内数据远传。
• 光伏电站升压站：光伏逆变器远程监控、功率预测数据上传、视频监控等均为分组业务，以 SDH 设备为主组网。保护信号如距调度主站较远，可通过租用运营商 SDH 通道解决。
• 储能电站：储能 EMS 数据量大且实时性要求高，配置 SDH 10GE 环网设备，预留 30% 带宽余量供未来扩展。保护信号采用 SNCP 保护方式确保可用率。
• 老旧变电站改造：原有 SDH 设备运行年限超 10 年或备件停产，逐步引入 PTN 替代。改造时需做好新旧设备并行期通道割接方案，保护信号"先通后断"，确保不中断运行。

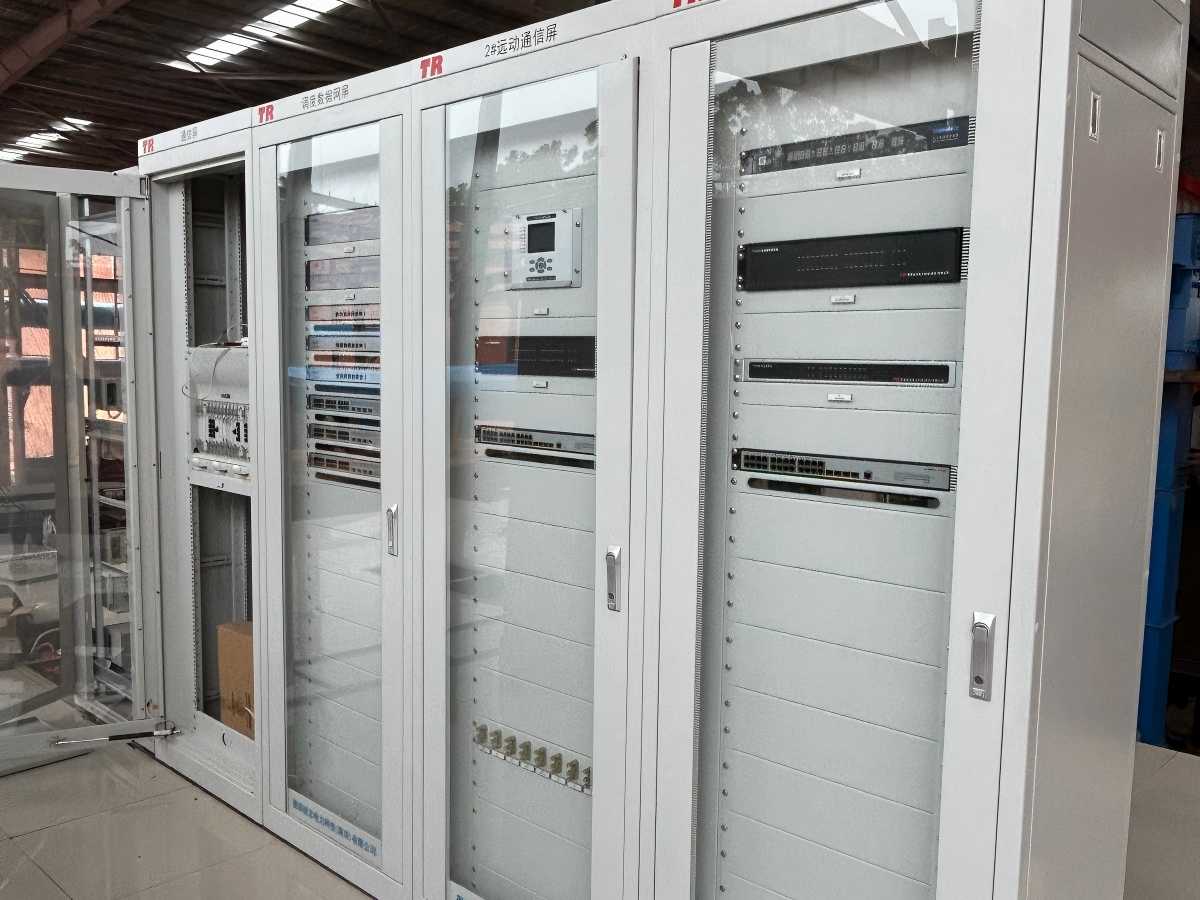

PTN/SDH光传输设备屏屏面照片

• 光口规格与余量：光口类型（STM-1/4/16、10GE/GE）和数量需按终期带宽预留 30%~50% 余量。220kV 站建议 STM-16 以上，35kV 站 GE/10GE 即可。
• 交叉容量：汇聚层设备交叉容量 ≥40Gbps，接入层 ≥10Gbps，保证业务扩容时无需换主控板。
• 双电源与主控冗余：设备必须支持双路直流电源输入（-48V）和双主控板热备，满足电力系统不停电检修要求。
• 网管互通：设备应支持标准 SNMP 和私网管协议，能够接入现有电力通信综合网管系统，实现端到端业务配置和故障定位。若站内有 网络安全态势感知系统，传输设备也应纳入其监控范围。
• 协议库与兼容性：PTN 设备需支持 MPLS-TP 和 PWE3 伪线标准，SDH 设备需支持 G.707/G.783 规范，确保不同厂家设备可对接。

⚠ 验收注意：光功率余量是长期运行可靠性的关键。验收时不仅要测试收发光功率是否在标称范围，还要核算全程光缆衰耗与设备接收灵敏度之间的余量是否 ≥6dB，否则运行数年后光缆接头老化可能导致误码。

📌 总结：PTN/SDH 光传输设备屏的核心价值在于"多业务隔离承载+高可靠自愈保护+带宽弹性扩展"。选型以光口余量和交叉容量为硬指标，验收以倒换时间和光功率余量为关键项，运维以光功率趋势和误码监测为日常主线，才能保障电力调度通信网长期稳定运行。
