电能量计量屏配置方案与验收要点
来源：HZVOLT 时间：2026-09-10 15:15:53
电能量计量屏是变电站与新能源场站关口计量数据采集与远传的核心屏柜，承担上网电量、下网电量与联络线交换电量的精确计量任务。电能量计量屏配置方案的合理性，直接关系到电网结算数据的准确性与调度考核的合规性。本文从屏内构成、计量回路设计、采样精度要求到验收试验，系统梳理电能量计量屏的工程配置逻辑。
一、电能量计量屏的定义与系统定位
电能量计量屏（又称电量采集屏、计量屏）是电力系统中用于电能量数据采集、处理、存储与远传的专用屏柜。屏内集成关口电能表（主/副表）、电能量采集终端、通信交换机、卫星对时模块及直流电源单元。与远动通信屏负责四遥实时数据不同，电能量计量屏专注于电能量的累计量采集与结算数据上送。
在35kV变电站与新能源升压站中，电能量计量屏通常安装在二次设备室，其采集的关口计量数据经调度数据网上送至省调电能量采集主站，作为电网电量结算与新能源涉网考核的依据。根据DL/T 5202《电能量计量系统设计技术规程》与GB/T 16934《电能计量柜》要求，关口计量点必须配置主副双表，主表故障时副表无缝接管计量。

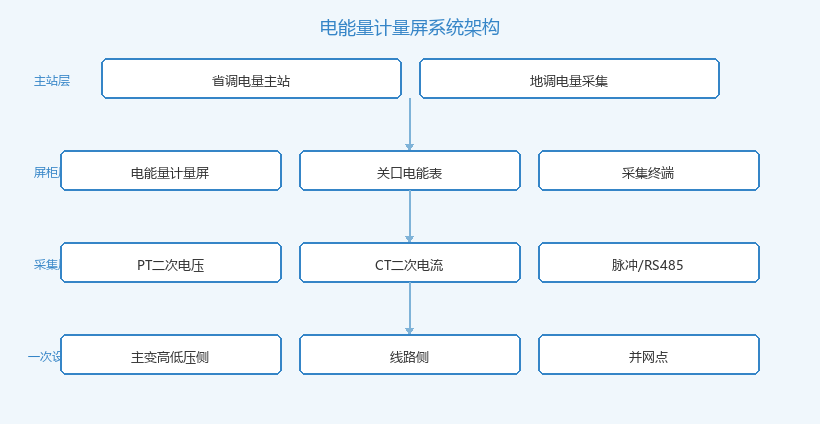

电能量计量屏四层系统架构示意
配置原则：根据DL/T 5202与各省电力公司计量管理细则，35kV及以上变电站和10MW以上新能源并网点必须配置独立的电能量计量屏，关口计量回路的CT准确度等级不低于0.2S级、PT准确度等级不低于0.2级。
二、电能量计量屏的核心作用
电能量计量屏在电力计量体系中中的核心作用可归纳为以下三点：
第一，关口电量精确计量。关口电能表按DL/T 614《多功能电能表》技术要求，采集CT/PT二次侧电压电流信号，计算有功电量、无功电量、最大需量等计量数据。关口表的精度等级为0.2S级有功、2.0级无功，在额定电流5%~120%范围内保持精度，确保大动态范围下计量准确。
第二，电能量数据采集与存储。采集终端通过RS485（DL/T 645规约）或脉冲方式读取各电能表的电量数据（总加、分时段、分费率），本地存储≥30天的历史数据，防止通信中断时数据丢失。采集终端支持定时抄表（周期可设5~60分钟）与随机抄表两种模式。
第三，电量数据远传与结算支撑。采集终端将电量数据经调度数据网上送省调电能量计量主站，上送规约采用DL/T 719（IEC 60870-5-102）或IEC 60870-5-104。主站汇总各站电量数据后进行网损计算与电量结算，在新能源场站中还用于"两个细则"考核中的电量统计。
三、电能量计量屏的主要功能模块
电能量计量屏的硬件构成围绕"采集-处理-存储-传输"四个环节展开：
1. 关口电能表模块。每块关口表配置主表和副表，主表用于计量与结算，副表用于比对校验与故障备用。关口表接入计量CT二次回路（独立于保护CT和测量CT），PT二次侧经专用计量电压回路接入。关口表支持尖、峰、平、谷四费率分时段计量与最大需量记录。
2. 电能量采集终端模块。采集终端是计量屏的核心处理单元，下行通过RS485总线连接多块电能表，上行通过以太网口接入调度数据网屏。采集终端支持DL/T 645-2007/1997多功能电能表通信规约与DL/T 719电量传输规约，实现多表抄读与数据打包上送。
3. 通信与对时模块。计量屏内配置工业交换机实现网络冗余，卫星对时模块接收GPS/北斗信号输出IRIG-B码或NTP对时信号。对时精度要求≤1s（电量数据时间戳精度要求低于保护装置），确保各站抄表时刻统一。对时信号同时接入采集终端与电能表。
4. 计量回路与接线模块。计量CT二次回路为专用回路，不得与保护回路共用。CT二次侧严禁开路，必须经试验端子排接入电能表。PT二次回路经专用空气开关与试验端子排接入，回路中设置电压切换装置以适应双母线接线方式。
5. 防窃电与封印管理。关口电能表的编程锁与表盖均需加封印，计量屏柜门配专用电磁锁或机械锁，钥匙由供电公司计量部门统一管理。采集终端的参数修改操作需记录不可擦除的操作日志，防止人为篡改计量数据。

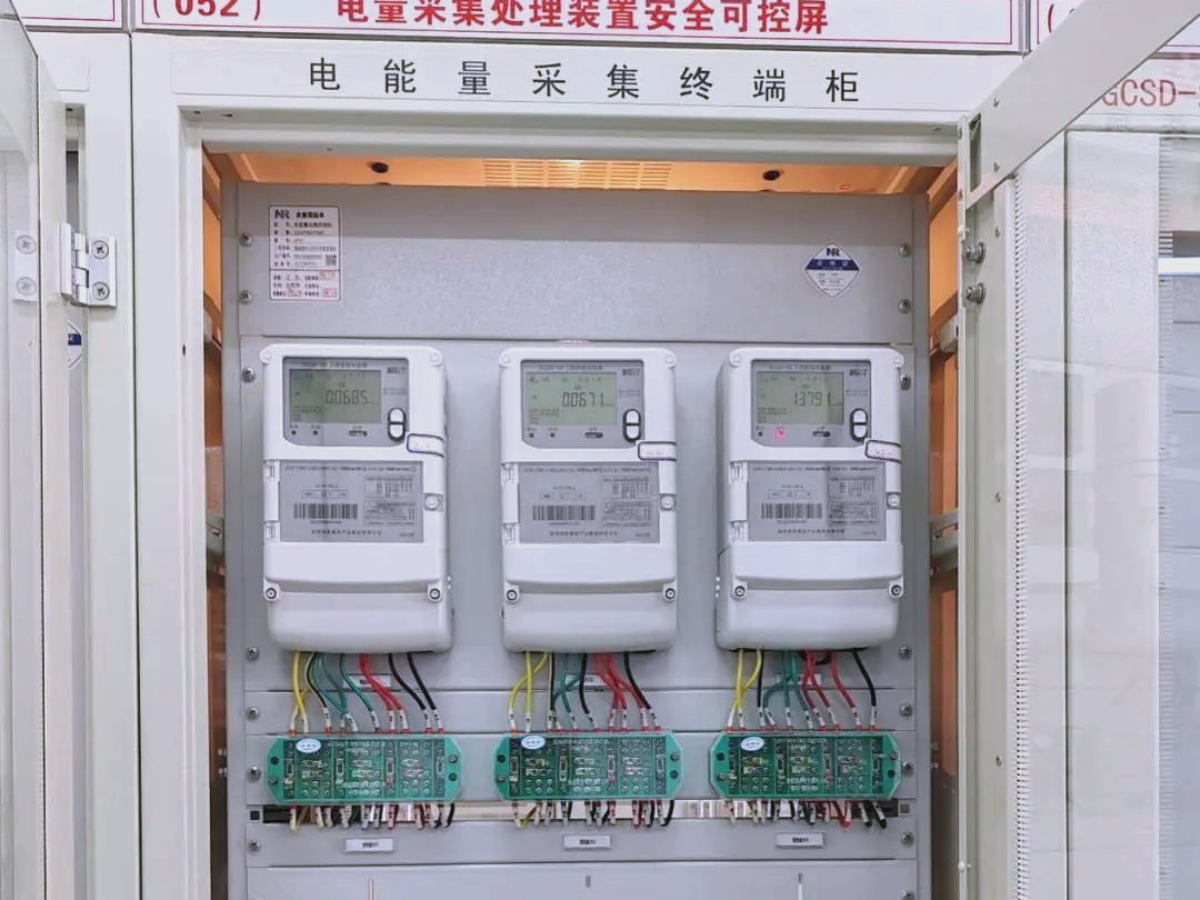

电能量计量屏柜正面照片
四、计量回路配置与采样原理
电能量计量屏的计量精度取决于CT/PT二次回路的正确配置。计量CT准确度等级为0.2S级（比0.2级在小电流段精度更高），其二次额定电流为1A或5A。计量PT准确度等级为0.2级，二次额定电压为100V或100/√3V（相电压）。
关口电能表采用三相四线制接线方式（高供高计或高供低计），接入三相电压（Ua/Ub/Uc）与三相电流（Ia/Ib/Ic）。电能表内部采用数字乘法算法计算有功功率P=Σ(Ui×Ii×cosφi)与无功功率Q=Σ(Ui×Ii×sinφi)，按时间积分得到电量值。采样频率通常为每周波64~256点，满足0.2S级精度要求。
| 参数 | 关口计量要求 | 考核计量要求 |
|---|---|---|
| CT准确度 | 0.2S级 | 0.5S级 |
| PT准确度 | 0.2级 | 0.5级 |
| 电能表精度 | 0.2S级有功/2.0级无功 | 0.5S级有功/2.0级无功 |
| 表计配置 | 主表+副表双表 | 单表 |
| CT二次回路 | 独立专用回路 | 可与测量共用 |
五、电能量计量屏与远动通信屏的区别
电能量计量屏与远动通信屏虽然都涉及数据采集与上送，但在功能定位、数据类型与上送方式上有本质区别：
| 对比维度 | 电能量计量屏 | 远动通信屏 |
|---|---|---|
| 核心功能 | 电量累计计量与结算 | 实时四遥数据转发 |
| 数据类型 | 累计量（kWh、kvarh） | 瞬时量（V、A、W）+开关量 |
| 采集周期 | 5~60分钟定时抄表 | 1~3秒实时扫描 |
| 上送规约 | DL/T 719（IEC 102） | IEC 104/101 |
| 主站归属 | 省调电量计量主站 | 省调/地调SCADA主站 |
区分要点：计量屏走"电量结算"通道，远动屏走"实时监控"通道。两者经调度数据网不同安全分区上送不同主站系统，互不干扰。
六、典型应用场景
场景一：35kV变电站关口计量。在主变高压侧（35kV侧）设置关口计量点，配置主副双表接入0.2S级计量CT。电能量计量屏采集主变三侧电量数据，经调度数据网上送省调计量主站，用于变电站上网/下网电量统计与线损分析。
场景二：光伏/风电新能源升压站。在并网点（升压站高压侧）设置关口计量，电能量计量屏同时采集逆变器出口电量和并网点电量，上送省调用于上网电量结算与"两个细则"考核中的发电量统计。计量数据还与储能EMS监控系统和新能源AGC/AVC控制系统做数据交互，支撑功率控制策略的SOC约束计算。
场景三：分布式光伏并网计量。10kV及以上分布式光伏并网点配置独立计量屏，计量CT与光伏防逆流系统的监测CT分开设回路。计量屏采集的电量数据经专网上送供电公司计量自动化系统，用于自发自用余电上网的结算与补贴核算。
七、验收要点与常见问题
电能量计量屏的验收应严格依据DL/T 448《电能计量装置技术管理规程》执行，重点关注以下五个方面：
1. CT/PT准确度校验。验收前需由供电公司计量部门对计量CT做误差测试，在5%、20%、100%、120%额定电流点测试比差与角差，各点均应满足0.2S级精度要求。PT二次压降测试：从PT二次端子排到电能表输入端的电压降不超过额定二次电压的0.2%。
2. 主副表比对试验。在负荷稳定运行时，读取主表和副表的电量读数，计算主副表计量差值。在额定负荷下，主副表电量差值应不超过±0.5%。差值超标时需排查CT极性、接线正确性或表计精度问题。
3. 通信联调与数据验证。采集终端抄读各电能表数据，与主站联调验证上送数据的正确性。对比现场电能表读数与主站显示值，确认数据无丢失、无延迟、无错位。上送数据的完整性校验：连续抄表24小时，主站应收到全部抄表数据，无缺失。
4. 封印管理检查。检查关口电能表表盖封印、编程封印、接线端子排封印、计量屏柜门锁封印是否齐全，封印编号与计量管理台账是否一致。任何封印缺失或被破坏，验收不予通过。
5. 失压记录与告警功能验证。模拟PT二次回路失压，验证电能表能正确记录失压起止时间、失压期间电量与恢复时间。采集终端应将失压告警事件经调度数据网上送主站，主站告警显示正确。
八、总结
电能量计量屏是电力结算体系的物理基座，其配置方案需从CT/PT二次回路设计、关口表选型、采集终端功能、通信组网到封印管理全链条把控。关口计量要求CT 0.2S级、电能表0.2S级双表冗余、独立计量回路，确保计量数据在结算与考核中的权威性与准确性。
实际工程中，应严格依据DL/T 5202与DL/T 448标准完成计量回路验收、主副表比对试验与通信联调，确保投运后电量数据"采得准、存得住、送得出"。后续运维中，需定期开展PT二次压降测试、CT误差校验与封印完整性检查，保障计量体系的长期可靠运行。
