光伏配储能的项目越来越多，但光伏储能一体化二次系统怎么配，现场一直没有一个统一的做法，多数是把两侧的清单拼在一起报上去。问题在于，两套设备各按各的逻辑运行：调度下发的有功目标值到了站里，没有人负责在光伏逆变器和储能变流器之间做分配；并网点出现倒送功率，防逆流保护直接跳了并网开关，而储能还在按自己的计划曲线放电。要把这套系统配好，第一步不是急着定设备型号，而是把功能边界、指令链路和仲裁优先级理清楚，再按并网的强制要求补齐必配项。

光伏和储能虽然接在同一段母线上，但它们的调节能力完全不同，这决定了二次设备的分工。光伏侧受光照约束，出力只能向下压，不能向上补，清晨和傍晚的爬坡也不受控；储能侧的双向变流器（PCS）可以在毫秒到秒级时间内切换充电与放电，既能吸收多余功率，也能填补出力缺口。简单说，光伏是可下调的电源，储能是双向可控的电源，两侧叠加之后，整套电站对外才具备接近常规机组的调节能力。

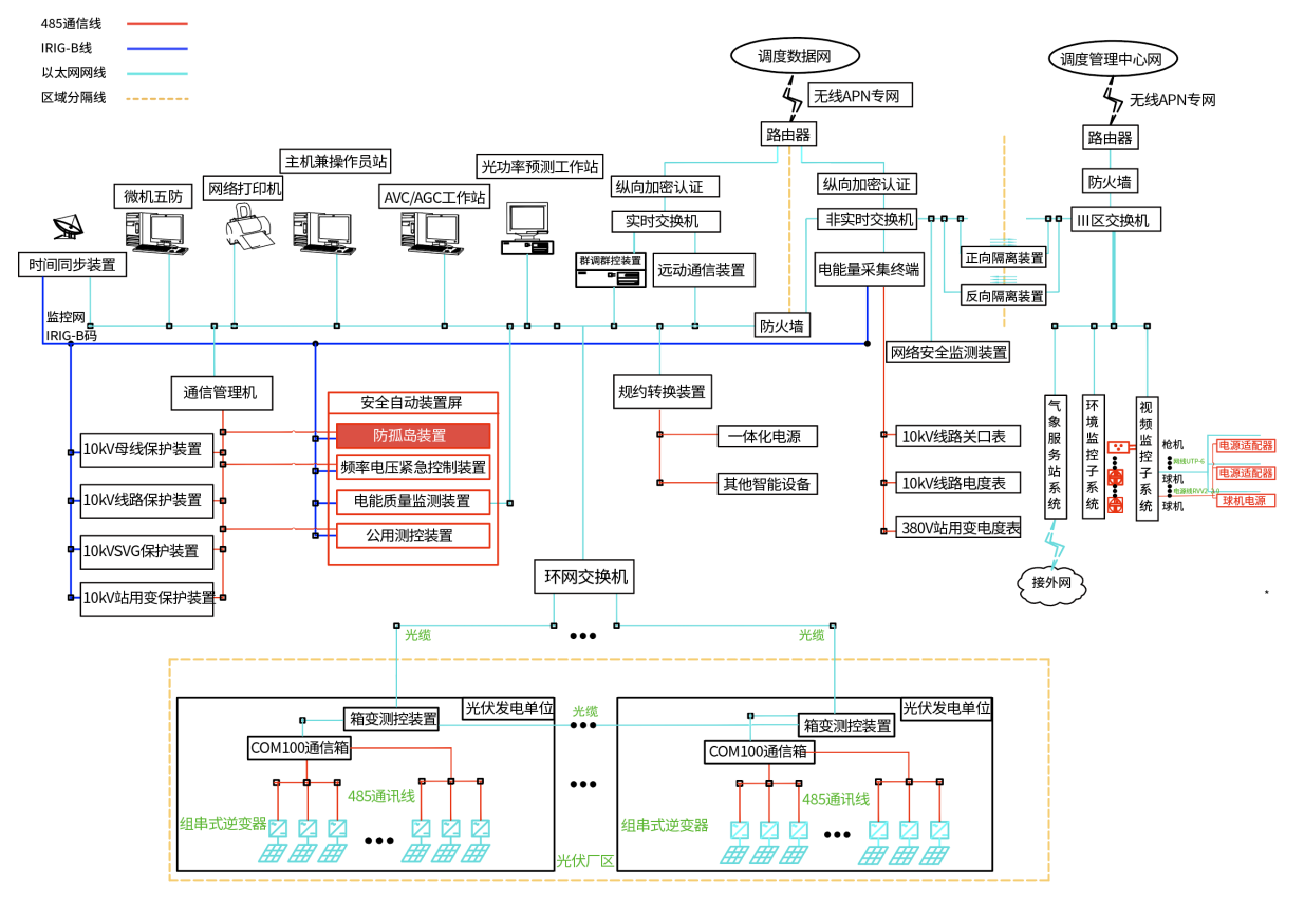

按这个思路，二次设备可以划成三块。第一块是公共层，包括并网点保护测控、关口计量、电能质量在线监测、远动与调度数据网设备、计算机监控系统、交流屏与直流屏，这些全站共用一套，光伏和储能都从这里取数据、上送数据。第二块是光伏侧专属层，包括光伏逆变器群的群控群调、防孤岛保护、故障解列、功率预测。第三块是储能侧专属层，包括电池管理系统、能量管理系统、储能协调控制器。

边界划清楚之后，配置单就不会再出现重复订货或者漏项。比如电能质量监测装置装一套在并网点就够了，不需要光伏和储能各装一台；而纵向加密装置属于涉网通信设备，必须按调度端要求选型并做入网安全评估，这块不能省，也不能用普通工业防火墙替代。

光伏侧的清单相对成熟，按“采集、控制、保护、上传”四条链路来配不容易漏。采集链路上，计算机监控系统负责站内的全景监视，把逆变器、汇流箱、升压变、开关柜、电度表的数据汇总到后台；控制链路上，群控群调装置（也就是常说的 AGC/AVC 装置或分布式电源控制装置）直接面向逆变器群下发有功、无功、功率因数指令；保护链路上，就地保护装置独立于后台动作；上传链路上，远动装置和调度数据网设备把四遥信息送到地调、备调、县调。

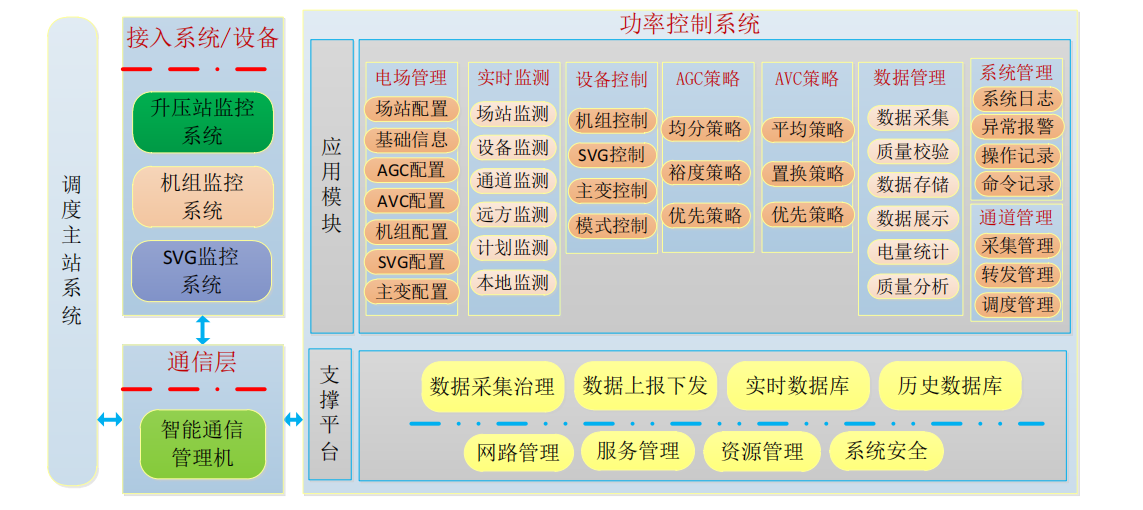

AGC/AVC 这一层有几个细节在实际项目里经常被打回重配。一是分配策略，等比例分配是最常见的做法，但前提是每台逆变器的调节上下限、可用容量都准确上送，否则分配出来的目标值会超出部分机组能力范围，实际执行结果和目标值对不上。二是异常工况的处理方式，调度通道中断之后是切就地还是保持当前值、长时间收不到指令如何切换、远方转就地等待多久、连续控制失败几次闭锁、闭锁多久，这些都要提前和管辖调度沟通好。常见的参考值是远方转就地等待 60 秒、控制失败若干次后闭锁约 600 秒，但各地要求不完全一样，以调度端答复为准。

不少项目把一次调频和 AGC 当成同一件事，报价时只配了 AGC，到并网试验阶段才发现频率扰动的考核过不了。两者的差别在于响应速度和触发机制：AGC 是分钟级的，跟着调度下发的计划曲线或目标值走，依赖通信通道；一次调频是秒级的，装置直接采集并网点频率，频率越过设定的调频死区之后，按照有功频率下垂特性自主调节出力，不需要等待调度指令。

一次调频装置在配置时要重点关注三组参数。一是调频死区，也就是频率偏离额定值多少才开始动作，死区太小会频繁误动，太大则考核不通过；二是上调与下调限幅，按额定容量的百分比预留调节裕度，光伏侧通常要预留一部分出力空间才能参与上调；三是参与控制的功率下限，低于某个出力水平时不参与调节。可以看到，如果装机是纯光伏，预留裕度意味着常态弃电，这就是配储能的收益之一：把预留容量交给储能承担，光伏侧不必长期压出力。

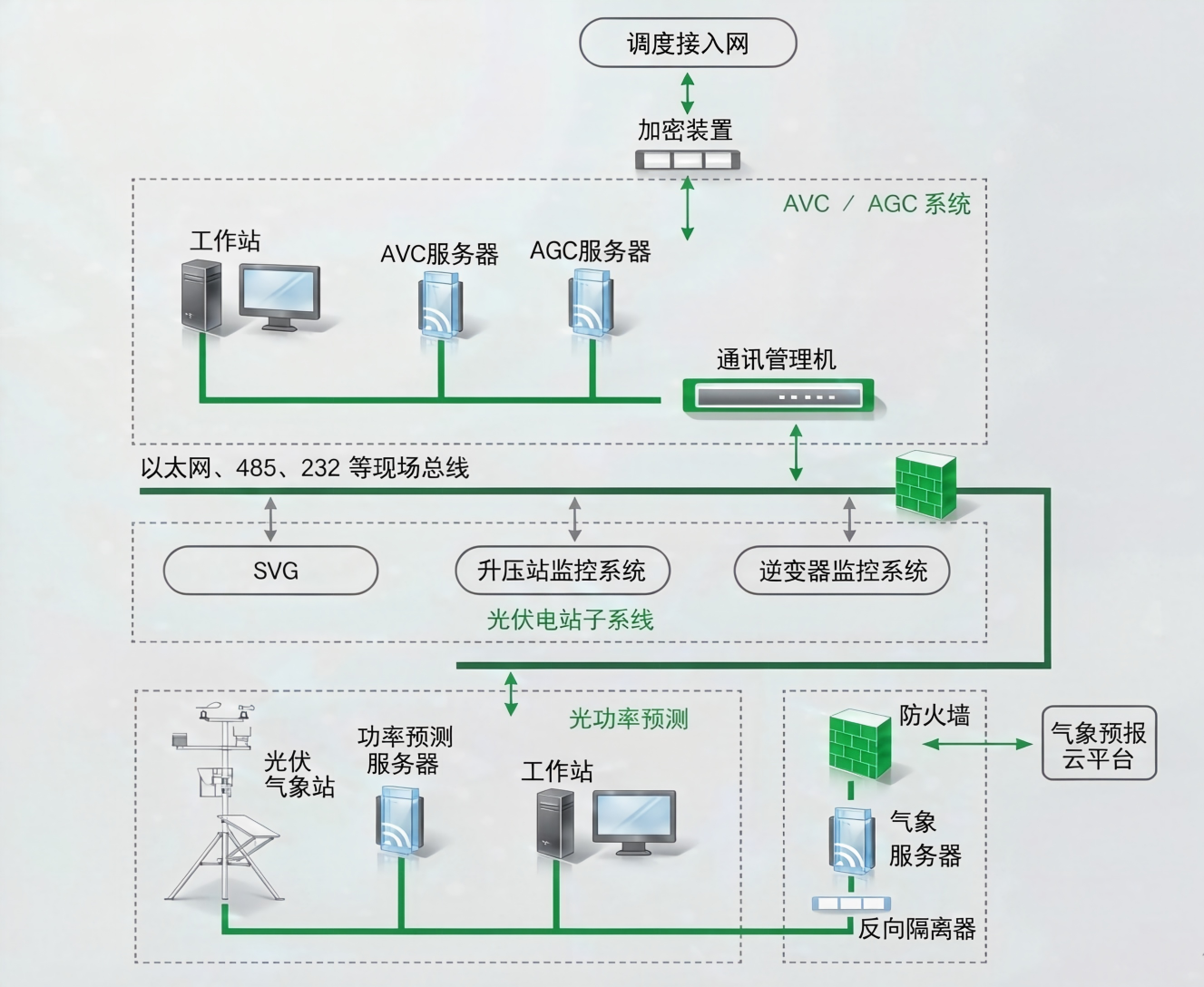

功率预测系统是另一类容易被弱化的设备，它不承担控制功能，但直接影响电站的考核结果。系统按时间尺度分短期预测和超短期预测，短期预测一般覆盖未来 72 小时、时间分辨率 15 分钟，超短期以滚动方式给出未来数小时的出力，行业主流水平是短期预测精度 85% 以上、超短期 90% 以上。硬件上通常组一面屏，屏内包含反向隔离装置、防火墙、预测服务器、气象服务器、交换机、无线路由器、气象站等。配置要点有两个：气象站要装在能代表全站资源条件的位置，避免受遮挡或热岛影响；反向隔离和数据上传链路要满足电力监控系统安全防护要求，短期、超短期、中期预测数据都得能稳定上送调度。

储能侧的二次设备按层级往下看很好理解。电池管理系统在最底层，直接贴着电池本体，负责采集单体电压、温度、电流，计算 SOC 和 SOH，做均衡和热管理，同时给出当前允许的最大充放电功率。BMS 是整个储能系统的安全边界来源，它给出的限值就决定了上层能下达多大功率。往上走是双向变流器，执行功率指令并完成并网控制；再往上是能量管理系统，负责充放电计划、削峰填谷策略、需量控制、SOC 保护和经济运行分析。

真正决定整套系统好用的是储能协调控制器。它站在站级位置，同时对接调度通道、AGC/AVC 装置、一次调频装置、防逆流装置和 EMS，把所有外部指令汇总之后做一次仲裁，再分解成给光伏逆变器和给储能变流器的具体命令。举个常见的例子：调度下发一个降低 2 兆瓦有功的目标值，如果由协调控制器分配，可以让储能先转充电吸收一部分，不够的部分再限制光伏出力，这样既不弃电，又能快速跟踪；如果两侧各自执行，很可能光伏降到位、储能还在放电，净出力反而超了。

规模较小的项目可以把 EMS 和协调控制器合并在一套硬件里跑，但这不等于取消仲裁层。只要站内存多个指令源同时下发命令，就必须明确谁来拍板。建议在招标技术规范里直接写清楚仲裁规则，避免现场临时协商。

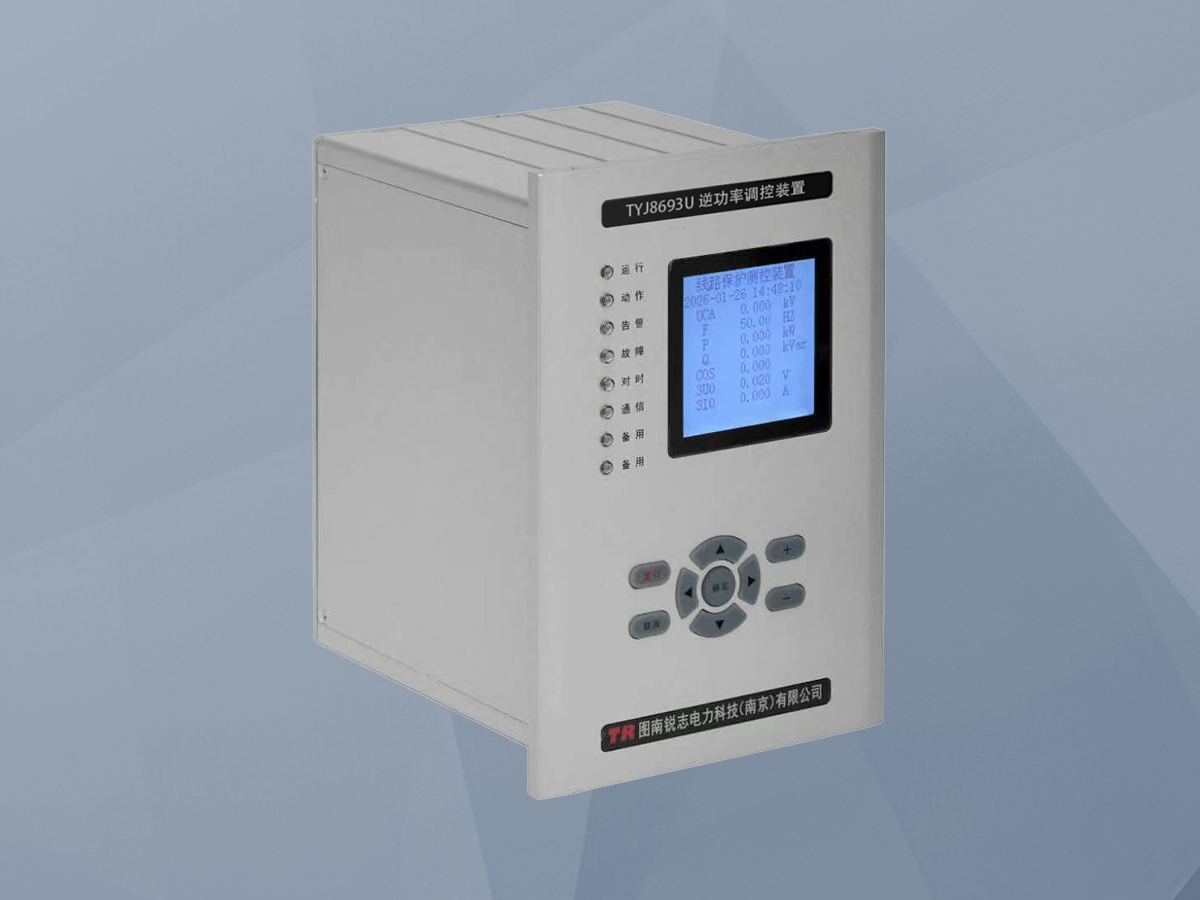

防逆流是用户侧项目绕不开的要求，尤其“自发自用、余电不上网”模式，一旦向电网倒送功率，轻则被考核，重则被要求解列。传统做法是只配逆功率保护：检测到并网点有功功率反向且超过定值，经过整定延时后跳开并网开关。这类保护一般设多段，可以分别对应不同支路，每段单独整定延时；动作之后如果负载恢复、有功功率回到恢复定值以上并持续一定时间，装置可以自动合闸恢复并网，不用人工到现场操作。

配了储能之后，防逆流不必再做成一刀切跳闸，可以分三层降级处理，这也是协调控制器最能体现价值的地方。第一层是储能转充电吸收，检测到并网点功率接近反送时，先把储能从放电或待机切换为充电，把多余功率吸收到电池里，这个过程最平缓，也不损失发电量。第二层是限制光伏出力，当储能充电能力用到上限，比如 SOC 已接近满充或者充电功率到了额定值，协调控制器再向逆变器群下发限功率指令，动态跟随用电负荷，保持发电功率低于用电负荷。第三层才是解列跳闸，只有在负荷突然跌落、调节来不及或者通信中断的情况下，逆功率保护才出口跳开并网开关，等功率回落到允许反送值以下再自动恢复合闸。

整定上要抓住几个关键量。允许反送功率值按当地电网答复执行，有的地区允许少量倒送，有的是严格为零；反送极限定值对应三层策略的第一道门槛，要留出储能动作的响应时间；功率恢复定值与恢复延时决定自动复归是否可靠，延时太短会在负荷波动时频繁分合。还有一个位置问题必须讲清楚：防逆流的功率采样点要和关口计量点装在同一位置，通常装在产权分界点处的并网柜。现场踩过坑的情况包括，采样取自升压变高压侧而非关口点，或者电流互感器极性接反导致功率方向判反，两种情况都会让整套逻辑失效。

还有一个容易忽略的配合点：三层策略依赖通信，一旦协调控制器与逆变器、储能之间的通信中断，第二层就失效了。规范的装置会把通信中断纳入闭锁条件，由系统在检测到数据无效或通讯失联时自动收紧策略或者退出部分控制，而不是带着无效数据继续下发指令。招标时可以要求厂家在说明书里明确这一条。
