山东滨州宏杰纺织7#变电站控制保护屏项目案例

山东滨州宏杰纺织有限公司是鲁北地区具有一定规模的纺织企业，其生产车间内清花、梳棉、并条、粗纱、细纱、络筒等工序设备对供电连续性要求较高。7#变电站作为厂区35kV总降压变电所，承担将35kV电压变换为10kV后向各车间配电室供电的任务，站内一次设备包括2回35kV进线、多台厂用变压器及相应出线。

由于纺织生产线一旦非计划停机，将造成整批纱线断头、设备损伤及原料浪费，业主对7#变电站控制保护系统的可靠性、选择性、可维护性提出了明确要求。本次项目由我公司负责整套控制保护屏的设计、制造、出厂试验及现场配套调试，屏柜布置与一次系统密切配合，确保运行人员能够安全、便捷地完成日常监视、操作与故障处理。

本项目共配置6面PK-30型控制保护屏，柜体深度600mm，柜宽800mm或1000mm（按柜内实际安装设备数量与布置密度，与甲方协商确定）。其中控制屏3面、保护屏3面，整齐布置于变电站二次设备室内。

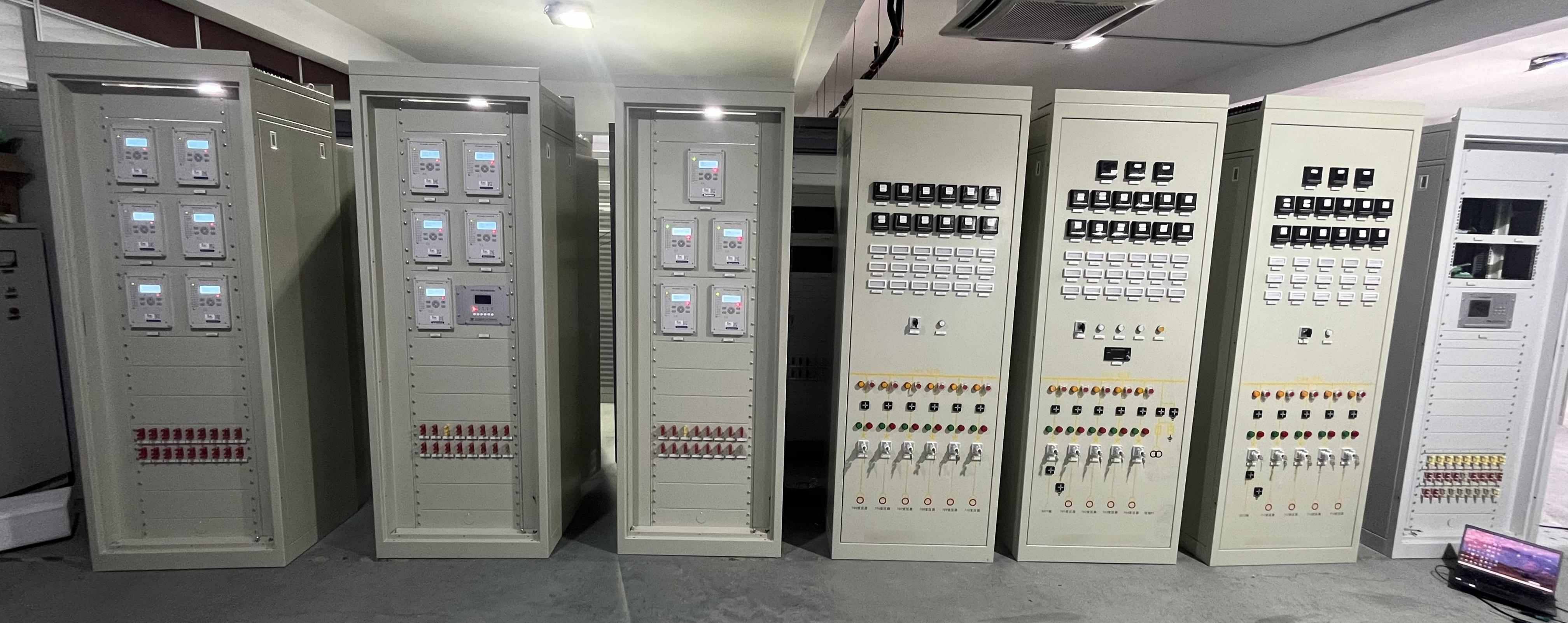

山东滨州宏杰纺织7#变电站控制保护屏现场布置

屏柜布置遵循以下原则：

• 控制屏不设前柜门：控制面板直接安装在柜前，并与相邻柜门保持平齐，便于运行人员就地操作控制开关、查看表计及光字牌信号。
• 保护屏设前柜门：柜门镶嵌整张钢化玻璃，既保护内部微机保护装置，又便于巡视人员在不打开柜门的情况下观察装置运行状态。
• 表计排列与控制开关对应：所有测量表计尺寸合理选择，排列顺序与控制开关一一对应，避免运维人员误读、误操作。

3面控制屏共安装16套控制开关，用于各回路的就地分合闸操作。为防止运行人员误分合断路器，控制开关选用钥匙型控制开关（右合左分），只有在钥匙插入并旋转到正确位置后才能进行操作；同时各回路设置带保护罩的紧急分闸按钮，在事故状态下可快速切断故障回路。

中央信号系统采用电子式冲击继电器，预报信号与事故信号均经组合式电子蜂鸣器发出音响提示。告警警铃与光字牌采用并联方式，音响解除按钮仅解除蜂鸣器音响，不影响光字牌持续发光显示，确保运行人员能够准确掌握未复归故障。光字牌采用发光二极管式，寿命长、亮度高、功耗低。

控制屏表计按回路功能分区布置，所有数字式表计精度为0.2级，电度表采用许继或威胜0.2S级三相三线制多功能电度表，带RS485接口及接线盒，便于接入电能量采集系统。

3面保护屏共安装2套进线微机保护装置、14套变压器微机保护装置及1套微机消谐装置。保护装置选用国电南自、许继、南瑞等国内知名品牌的数字式产品，满足35kV线路及厂用变压器的保护、测控、通信需求，并具备完整的"四遥"功能。

• 进线保护装置：数字式线路保护测控装置，配置三段式电流保护、零序保护、重合闸及故障录波功能，实现35kV进线的过流、速断及接地故障保护。
• 变压器保护装置：数字式厂用变保护测控装置，除配置电流速断、过流、过负荷、零序等电气量保护外，还接入变压器本体重瓦斯、轻瓦斯、温度等非电量信号；保护动作后装置面板及后台均明确报出"温度动作""轻瓦斯动作""重瓦斯动作"等具体内容，便于事故分析。
• 微机消谐装置：选用国内知名品牌最新产品，用于监测并消除PT铁磁谐振，防止谐振过电压损坏电压互感器及二次设备。

保护屏内设有保护压板、断路器操作回路及指示灯。指示灯统一采用AD16型高亮度LED指示灯，颜色分明、寿命长。操作回路电源与断路器储能电源分别独立设置：每台真空断路器配置一套储能电源，由"断路器+熔断器"控制在对应保护屏内；操作回路电源则由"控制开关+熔断器"单独控制，确保任一电源故障不影响其他回路。

为保证保护可靠性、测量精度及计量公正性，本项目严格执行保护、测量、计量电流回路分开的原则：变压器配置保护电流回路和测量电流回路；35kV进线则配置保护、测量、计量三套独立电流回路，分别接入保护装置、数字式表计及多功能电度表，避免共用绕组带来的相互影响。

电流互感器绕组级别均为0.2/0.5/10P20，其中0.2级绕组用于计量，0.5级绕组用于测量，10P20级绕组用于保护。变压器用互感器变比为50/5，35kV线路用互感器变比为600/5，满足各回路电流范围及保护灵敏度要求。

本项目35kV线路侧采用ZW7-40.5/2000-31.5型户外真空断路器，变压器侧采用ZW7-40.5/1600-25型户外真空断路器。控制保护屏的操作回路、储能回路、辅助接点均按上述断路器参数设计，确保跳合闸线圈驱动、储能电机控制及位置信号采集准确可靠。

控制屏上每回线路均设置反映隔离开关分、合位置状态的红绿指示灯或刀闸位置指示器，与控制开关、测量表计一一对应，运行人员可在控制屏前直观掌握一次设备运行工况。

根据一次系统图中注明的名称与编号，本项目为线路、开关、变压器、PT等一次设备制作了标志牌。标志牌采用白底红字塑料板刻制，单字尺寸不小于20mm，采用螺栓固定方式安装在屏柜面板或柜体上，严禁使用粘贴方式，确保长期运行后标志清晰、牢固。

原理图及接线图覆盖整个变电站的全部控制、保护、测量回路，包括真空断路器、隔离开关、PT等一次设备二次回路，以及柜间循环线、柜与户外设备连接线、户外设备之间连接线。设备资料按"一屏一盒"原则装入塑料档案盒，盒体标签注明变电站号、设备型号及编号，盒内资料包括：

• 目录、设备图纸、合格证、使用说明书；
• 屏内所有元器件的出厂资料（说明书、图纸、合格证等）；
• 档案盒内资料与元器件一一对应，禁止错装、混装、漏装；
• 尺寸偏小的资料装订于A4纸上，便于查阅归档。

合同签订后1周内，我公司向业主能源供应科提供了全套CAD电子版图纸；经审核通过后方才安排生产，对审核中提出的不符合项均无条件进行了调整。

产品出厂前，我公司按电力设备出厂试验规范完成了全部型式试验与通电测试，包括：保护装置动作值与动作时间校验、CT极性检查、控制回路绝缘电阻测量、断路器跳合闸回路传动试验、中央信号系统联动试验、电度表485通信测试等。所有试验数据均形成报告，随设备一并交付。

到达现场后，我公司技术人员负责整套控保屏的现场调试及与户外真空断路器、隔离开关、PT等一次设备的配套联调。调试过程中重点验证了：

• 各回路控制开关与断路器分合闸动作的对应关系；
• 保护装置动作后断路器跳闸及信号上送的正确性；
• 中央信号系统中事故信号、预报信号的区分及音响解除功能；
• 失电情况下断路器不误动、指示灯不混乱的可靠性。

经现场带电试运行及业主验收，6面控制保护屏各项功能均达到设计要求，已正式投入运行。

• 柜体设计贴合运维习惯：控制屏无前门、保护屏钢化玻璃门，既方便日常操作，又保护内部精密装置；表计排列与控制开关一一对应，降低误操作风险。
• 电流回路严格分离：保护、测量、计量各自独立，避免绕组负载相互影响，兼顾保护灵敏度、测量精度与计量公正性。
• 防误操作细节完善：钥匙型控制开关、带保护罩紧急分闸按钮、失电防误动设计，从人机工程与电气逻辑两方面提升运行安全性。
• 资料交付规范化：一屏一盒、目录清晰、资料与元器件一一对应，配合审核后再生产的流程，确保设备与图纸完全一致。

山东滨州宏杰纺织7#变电站控制保护屏项目是我公司在纺织行业35kV降压变电所领域的又一典型应用。项目从柜体结构、元件选型、回路设计到资料交付、出厂试验、现场调试，均严格按业主技术要求执行，充分体现了"细节决定可靠性"的工程理念。
