宁夏庆华集团配电系统快切改造项目案例

宁夏庆华集团公司生产基地位于吴忠市红寺堡区太阳山镇，属连续生产的工业企业，配电系统采用双电源进线方式运行。原配电系统配置的备自投装置采用"先断后合"切换方式，动作时间长，实际切换过程往往超过1秒，切换瞬间电动机群残压与备用电源压差大，合闸冲击电流高，曾出现设备跳闸、部分低压负荷停运的情况，对连续生产造成直接影响。

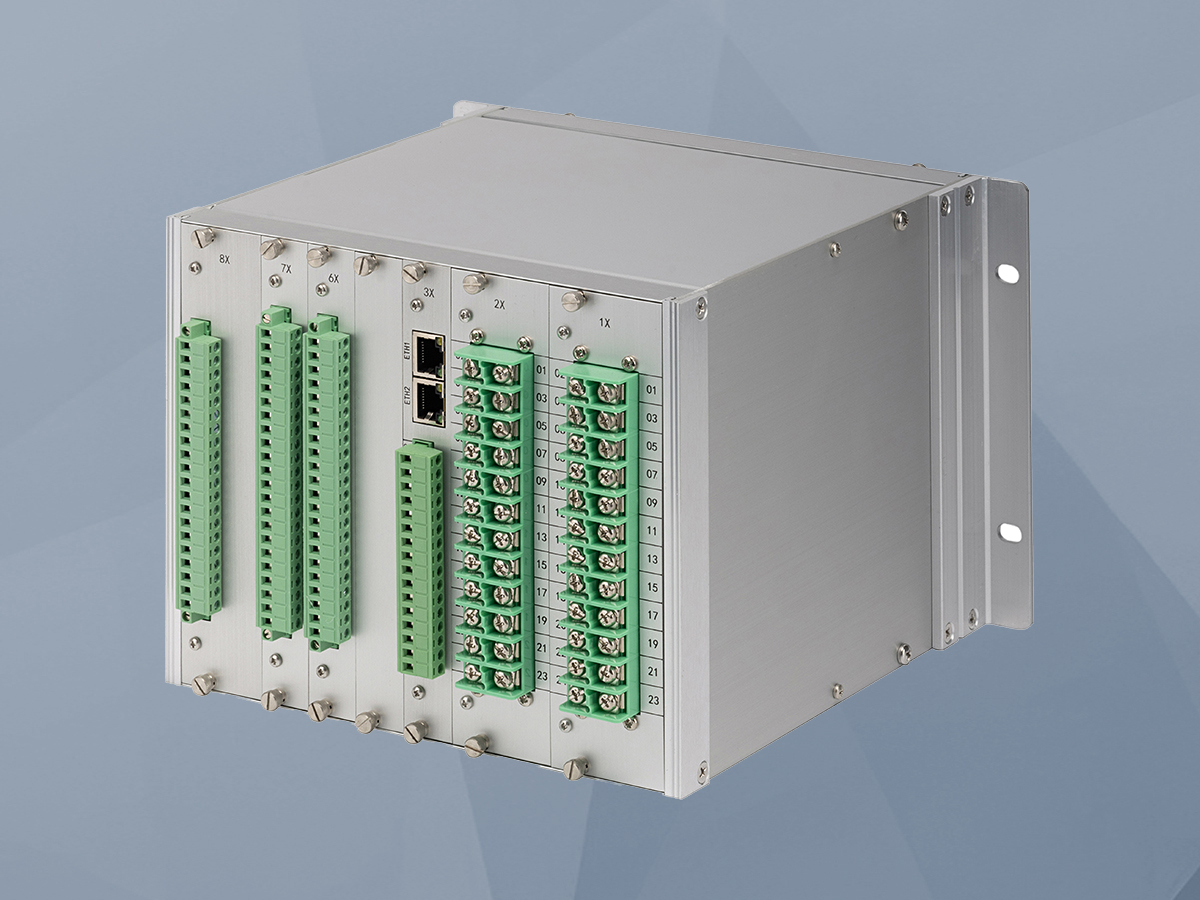

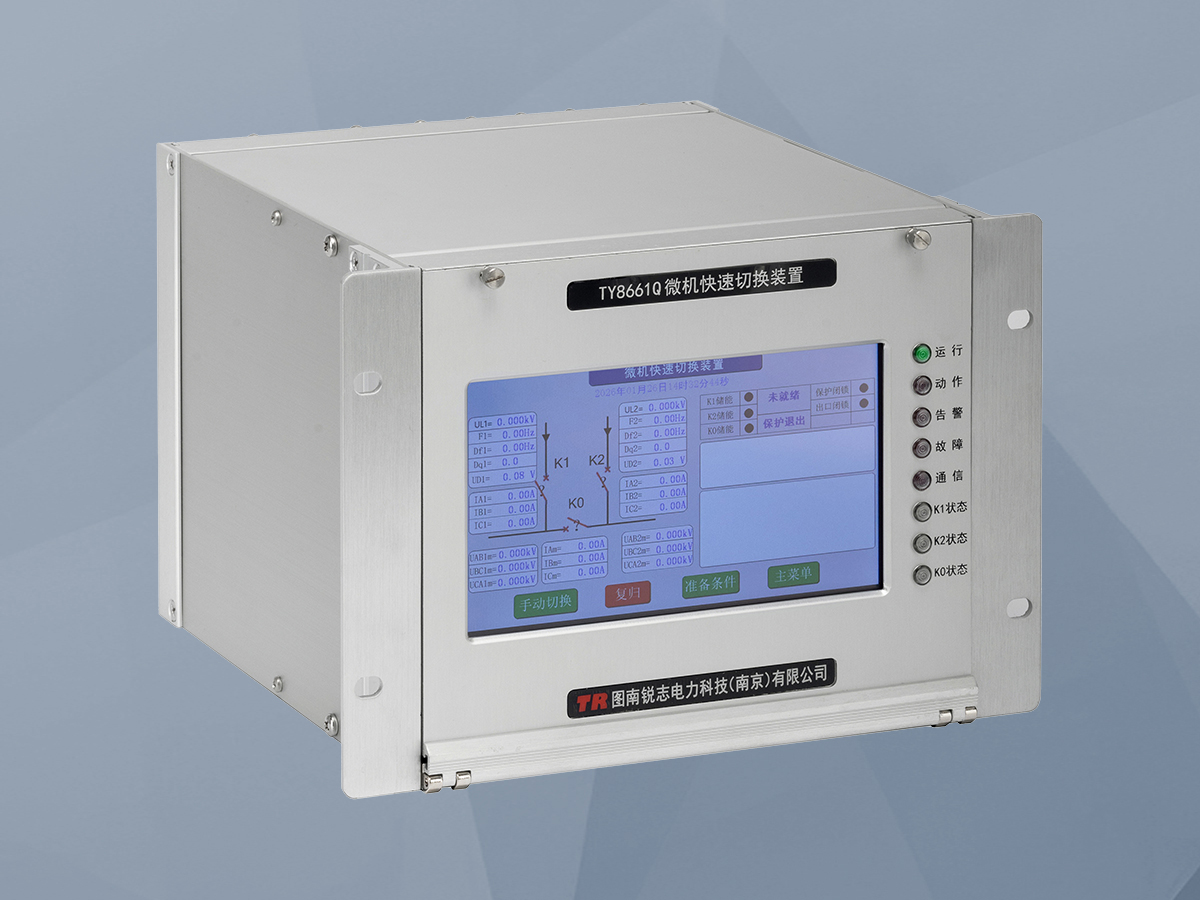

为提升配电系统供电连续性，集团公司决定对高压进线2台、低压进线2台的电源切换环节实施快切改造，选用我公司TY8661Q系列电源无扰动快速切换装置，实现工作电源与备用电源之间的快速、无扰动切换。

改造按照电压等级分层配置，整体方案如下：

高压侧两台快切装置分别对应两段母线的工作/备用进线切换逻辑，采用串联切换方式，先跳故障侧开关、确认跳开后按合闸条件合备用开关，避免双电源长时间并列；合闸方式优先投入快速切换，不满足条件时自动转入同期捕捉切换，实时跟踪母线残压与备用电源的频差、角差，在第一次相位重合点合闸，冲击最小。

低压侧两台无扰动快切装置针对低压母线上电动机负荷占比高的特点整定，残压衰减快、自启动要求高，除快速切换外配置残压切换与长延时切换作为逐级后备，保证任何工况下切换可靠完成。四台装置均接入保护动作接点，支持保护起动、失压起动、误跳起动等多种起动方式，并保留原有备自投功能作为最终后备段。

改造施工利用计划检修窗口完成，包括快切装置安装接线、切换逻辑传动试验、模拟失压试验与带实际负荷切换验证。投运后经实际切换测试，高压进线切换全程断电时间控制在100毫秒量级，低压母线电动机群转速无明显下降，切换过程母线电压平稳，未再出现设备跳闸与负荷停运。

改造完成后，该配电系统实现了以下提升：

• 电源切换时间由秒级缩短至百毫秒级，重要负荷不停电连续运行；
• 合闸冲击大幅减小，保护了电动机及变频设备；
• 多种起动方式覆盖故障、检修、误跳等各类工况，切换成功率显著提高；
• 装置具备完善的切换录波与事件记录功能，便于事后分析。
•
•

本项目以高压进线2台、低压进线2台的分层快切配置，用较小改造量解决了双电源切换冲击大、停电时间长的问题，是工业企业配电系统无扰动快切改造的典型应用。我公司TY8661Q系列快切装置已在冶金、化工、煤矿、纺织等多个行业的配电系统改造中稳定运行，如有类似改造需求，欢迎联系我公司技术团队沟通方案。
