变电站直流系统为什么老报接地？绝缘监察、蓄电池核对与馈线保护常见疑问解答

一、报「母线接地」到底是什么意思

值班室夜里最常响的一条告警是「直流系统母线接地」。报出来的时候往往看不出哪一路有问题，电压表看着也正常，值班员容易先放一放。这条告警的性质得分清楚：直流系统是不接地系统，正负母线对地本来没有固定的电位关系，一旦某一极对地绝缘下降，就构成了接地。

直流系统接地分正接地和负接地。正极对地绝缘降低，正母线对地电压下降、负母线对地电压抬高；负极接地则反过来。绝缘监察装置给出的正对地、负对地电压数值，就是判断哪一极接地的直接依据，两值偏差越大，接地越严重。

接地的危害不是马上跳闸，而是让直流系统失去了对地绝缘这层缓冲。此时另一极若再发生接地，就构成两点接地短路，可能让保护装置误动或者拒动，也可能把断路器控制回路短接导致跳合闸线圈烧毁。实际项目中遇到过负极已有一点接地没处理，一个月后正极在另一面屏上碰壳，直接造成一台断路器误跳。

现场判断还有一个容易漏掉的前提：绝缘监察装置本身也要怀疑。有些站报接地，是装置的采样回路电阻漂移，直流系统并没有真接地。用钳形漏电流表在馈线支路上逐路比对，能把这两种情况分开。看到告警的处理顺序是先分清真假接地，再分清正极还是负极，然后才去找支路。顺序跳过去，满站翻接线往往翻不出结果。

二、绝缘监察装置为什么选不出故障支路

绝缘监察装置的核心功能是两个：测母线对地绝缘状况，选出接地所在支路。选不出支路的情况很常见，原因基本落在四个方面。

一类是被测系统的规模超出了装置量程。直流系统馈线回路多的站，控制、合闸、信号、事故照明加起来几十路，装置的支路采样通道数不够就覆盖不了。选型时按实际馈线条数加备用回路数定通道数，不要按「够用就行」精简配置，后期加通道通常要换整套装置。

二类是接地点的过渡电阻偏大。经过一段受潮电缆、经过一个氧化的接线端子形成的接地，对地电阻可能到几十千欧，靠平衡桥原理的绝缘监察装置在这种高阻接地上分辨度下降，容易把范围判到相邻回路。采用交流注入或者低频信号注入原理的装置，在高阻接地下的分辨能力更好，选型时按站内环境决定。

三类是电缆分布电容造成的假象。直流系统挂的长电缆对地存在电容，会在测量回路上形成容性漏电流，表现成「绝缘电阻偏低」但实际没有接地。装置要能把电阻性与电容性分量分开，只对电阻性偏低的部分报信，否则告警长期挂着，运行人员慢慢就不看了。

四类是接线方式没按要求做。绝缘监察装置的正负采样线接反、接地线接在非指定位置，都会让测量结果整体偏移。验收时把采样线走向与图纸逐根核对，这一项必须实测，不能只看指示灯亮不亮。我公司配套的继电保护测控屏在做直流回路接线时，会把屏内每台装置的直流馈线单独编号，屏内接地点位置在图纸上单列出来，运维查接地时按编号缩小范围比按屏翻找快得多。

三、蓄电池容量怎么算，放电试验多久做

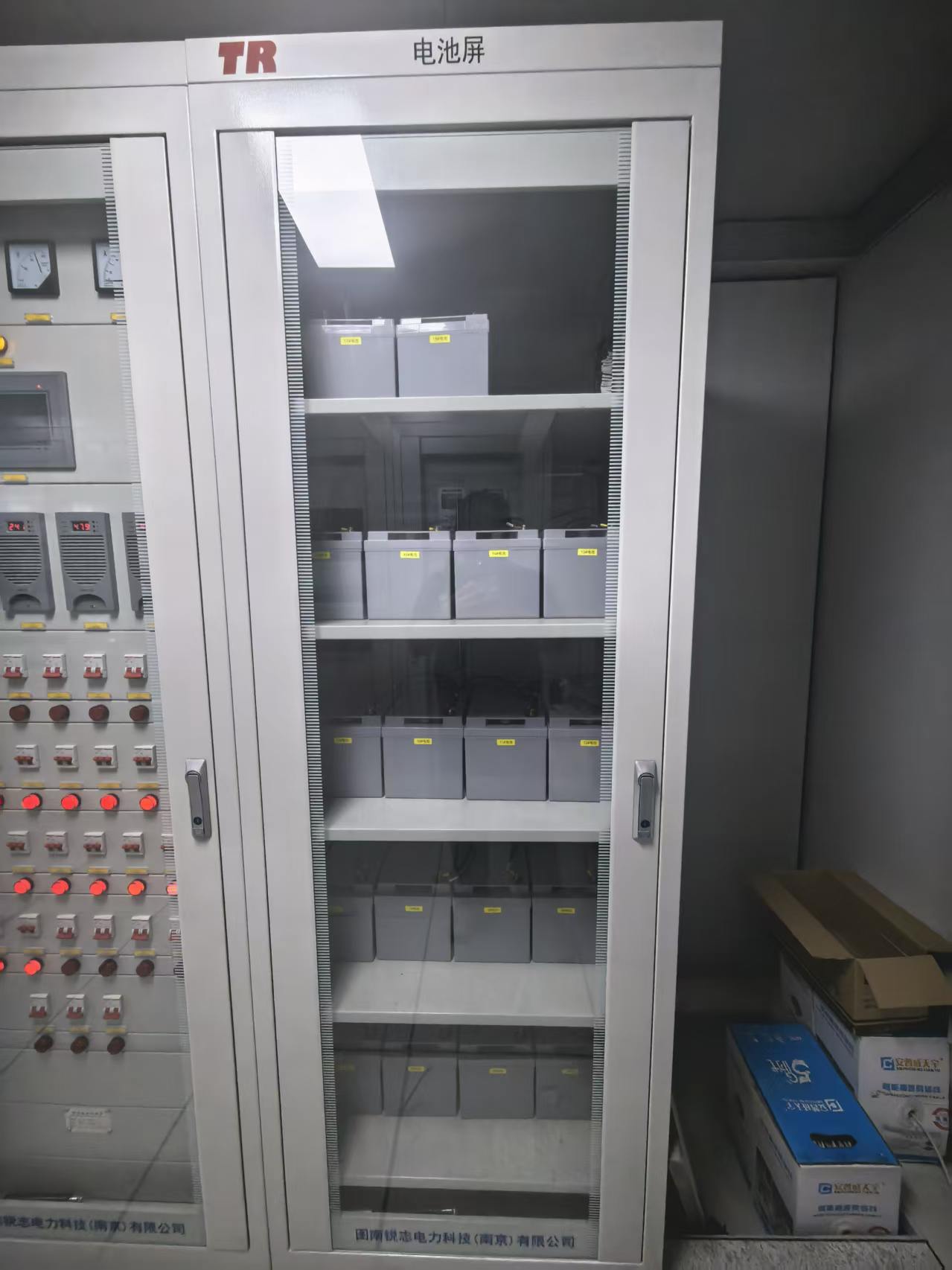

直流系统的容量核心是蓄电池组。容量算小了，事故时带不动负荷，断路器合不上闸；算大了，投资浪费、占地增加。计算的基本逻辑是按事故停电时间内的负荷曲线做积分，再乘可靠系数。

做法是把直流系统全部负荷列清楚，分成经常负荷、事故负荷、冲击负荷三类。经常负荷是长期带电的继电保护装置、测控装置、信号回路；事故负荷是交流失电后才投入的事故照明、通信电源；冲击负荷是断路器合闸时的瞬时电流。按蓄电池的放电曲线查出各时段对应的容量系数，累加得出需要的安时数，再往上靠标准规格。

最容易出错的是冲击负荷的处理。直流系统带动多台断路器同时合闸时瞬时电流很大，蓄电池要在短时间内放出大电流，受放电率特性限制。有项目按经常负荷算出的容量看着够用，实际做合闸试验时母线电压跌得厉害，问题就出在没考虑放电率。

核对性放电试验是判断蓄电池真实容量的唯一手段。全容量核对性放电每年做一次，放出额定容量的 80% 以上 算合格；不具备全放条件的站可以两年做一次全放，中间年份做一次 50% 的核对性放电。试验时同步记录单只电池电压，把电压偏低的落后电池挑出来，直流系统的后备能力不能靠浮充电压判断。

还有一项常被忽略：环境温度。阀控式密封铅酸蓄电池的容量按 25℃ 标定，环境温度长期低于 15℃，实际可用容量要按温度系数打折。北方地区的直流系统在容量计算时要把这条算进去，否则冬天气温低的时候后备时间不够。

四、直流馈线分级保护与级差配合

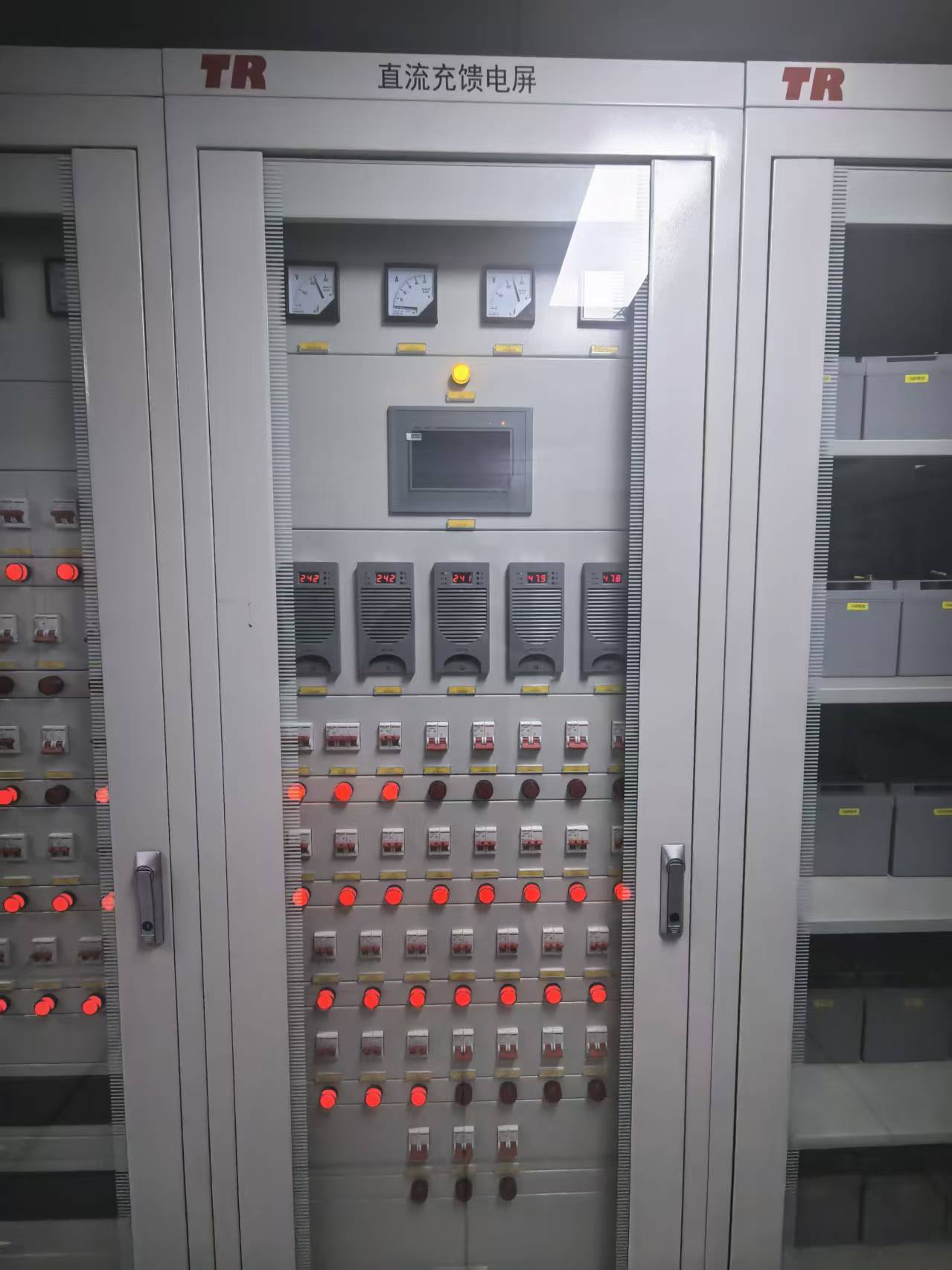

直流系统的馈线从蓄电池组出来，先经过总熔断器或者总断路器，再分级到各面屏，屏内再分到每台装置。这条链路上每一级都有保护器件，级差配合不好，一处短路会直接跳到总开关，全站直流失电。

配合的原则是下级先动、上级不动。直流系统的保护器件主要是直流断路器和小型熔断器，两者动作特性差别很大：熔断器是反时限的，断路器靠磁脱扣加过载长延时。混着用的时候要按厂家提供的安秒特性曲线做配合校验，不能只看额定电流大小。

工程上常见的做法是按级差比配置，上下级额定电流之比取 1.6 到 2 之间，同时校验短路电流下的动作时间差。直流系统短路电流由蓄电池组的短路容量决定，受蓄电池内阻和电缆电阻限制，往往只有额定电流的几倍，与交流系统差别很大，这让保护配合比交流更难做，定值不能照搬交流的经验。

另一类问题是馈线回路的阻抗压降。直流系统从蓄电池到最远端装置，电缆长度可能上百米，导线截面按载流量选往往够用，按允许压降校核就偏小。压降大了，事故时装置端电压跌到欠压门槛以下，直流系统本身没故障，装置却重启了。选截面时按最大负荷电流和允许压降两个条件取大值。

屏柜内部的直流分配通常与低频低压减载屏这类二次屏的架构设计放在一起考虑，屏内小开关与上级馈线的配合关系要在图纸阶段标清楚，现场改动过的一定及时更新图纸，否则下一次故障排查就没有依据。

五、投运验收与运维该盯哪几项

直流系统的问题大多能在验收阶段拦下来。下面这几项建议逐条实测，不要只看试验报告。

• 蓄电池组开路电压与单只电池电压逐只测量，与出厂数据比对，同时记录环境温度。
• 绝缘监察装置正负采样线走向与图纸逐根核对，做接地模拟试验验证告警与选线功能。
• 充电装置均充、浮充电压实测，与蓄电池厂家要求的温度补偿曲线对照。
• 直流馈线逐路做压降实测，重点关注最远端装置的端电压。
• 上下级保护器件做级差配合验证，用可调电阻模拟短路，确认动作顺序是下级先动。
• 直流母线与各支路做绝缘电阻测量，正负母线分别对地，分相记录。

运维阶段要盯的是趋势，不是单点数据。直流系统绝缘电阻逐月记录，缓慢下降说明有受潮处在恶化；单只电池电压的离散度逐季记录，离散度扩大最明显的那几只就是先坏的。这些数据没有专门的系统去记，用一张表格手工登记也比不记强。

直流系统的电压等级也会影响运维要求，220V 系统的绝缘监察与接地查找相对成熟，110V 系统由于同等绝缘电阻下的泄漏电流更小，接地判据要更灵敏一些。二次回路里交流回路与直流回路分开走线、接地分开设置的要求同样适用于直流运维，日常巡检顺手看一眼两个回路的间距与标识。

接地、容量和馈线保护是直流系统上三个独立的问题，现场经常被混在一起讲。先用绝缘监察装置分清真假接地与极性，再按支路缩小范围；容量问题靠放电试验暴露；馈线问题靠级差配合和压降校核解决。三条线分开走，处理起来就有章法。我公司长期配套继电保护测控装置、二次屏柜与变电站直流系统相关设备，涉及绝缘监察装置选型、蓄电池容量核算或者直流馈线配合的问题，联系我公司技术团队，电话与微信同号，可以安排工程师协助核算。
