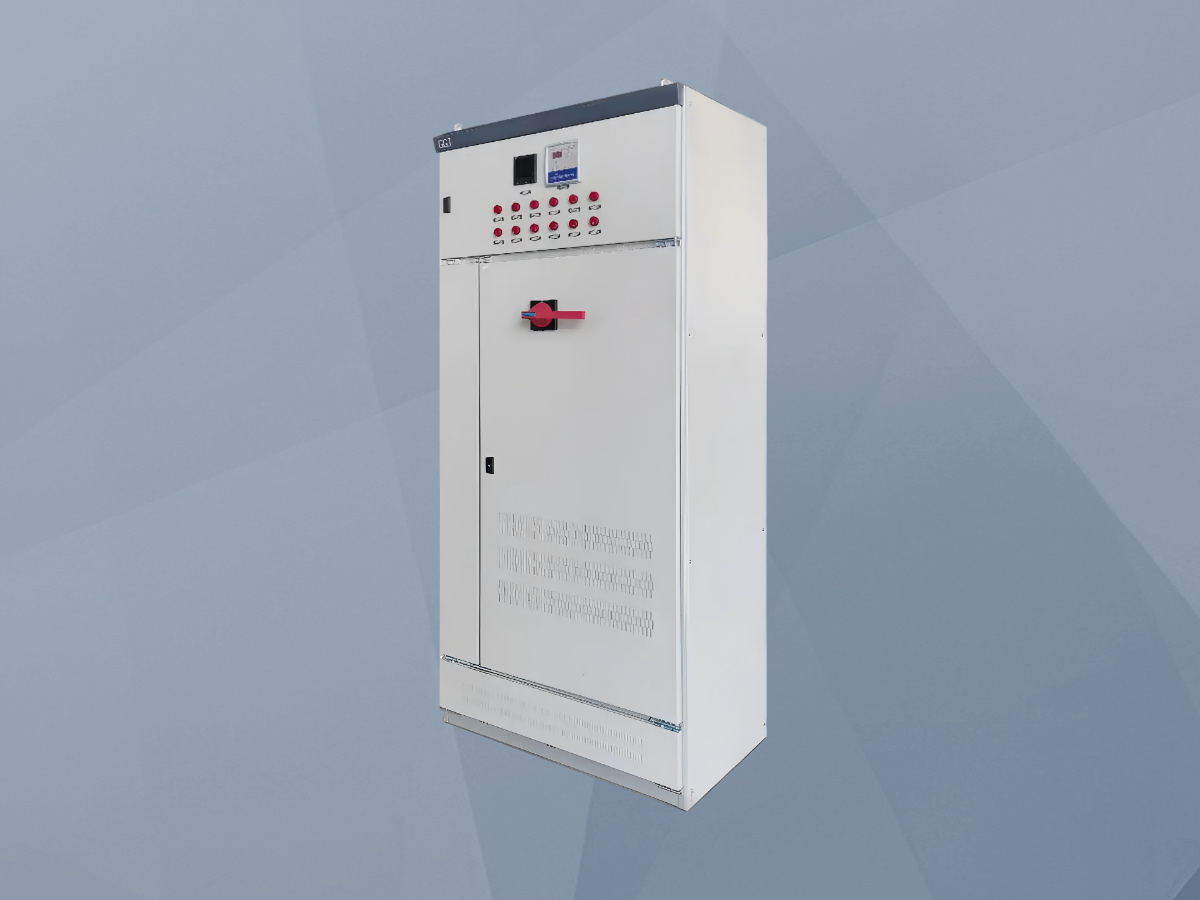

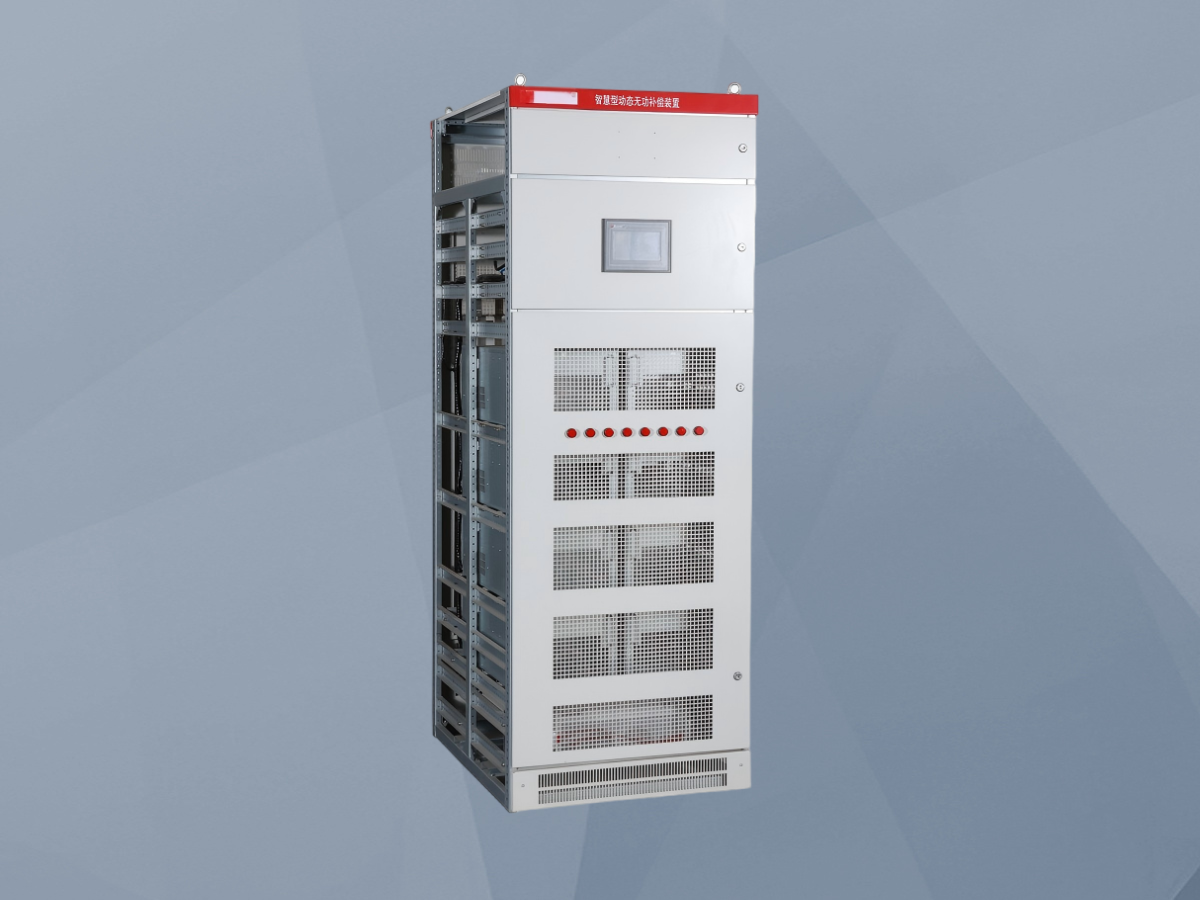

一、GGJ低压无功智能补偿装置的介绍

         GGJ低压无功智能补偿装置是现代智能配电网中不可或缺的“电能质量优化师”。其核心任务是动态补偿系统中由电动机、变压器、荧光灯等感性负载产生的滞后无功功率，使功率因数接近1，从而减少视在电流，降低线路和变压器的有功损耗（铜损和铁损）。该装置由智能无功补偿控制器、投切开关（晶闸管、复合开关或接触器）、低压电力电容器（及配套电抗器）、保护元件（熔断器、避雷器）及柜体构成。其“智能”体现在控制器采用先进的数字信号处理（DSP）技术，实时高速采样电网电压、电流，精确计算系统所需的无功功率、谐波含量及三相不平衡度，并依据预设策略（如循环投切、编码投切）控制电容器组的投入与切除，实现快速、无涌流、过零投切。针对谐波严重的场合，可集成有源滤波器（APF）或无源滤波支路，在补偿无功的同时滤除特定次谐波。该装置作为低压配电系统的“附属优化单元”，通常并联在变压器低压侧母线或大型感性负载附近，通过持续优化系统运行状态，从源头上提升能源利用效率和经济性。

二、GGJ低压无功智能补偿装置产品特点

         智能动态补偿，响应迅速：采用高速DSP芯片和先进控制算法，实时跟踪负荷变化，可在1-2个周波内完成计算与投切决策，补偿响应时间≤20ms，适用于负荷快速波动的场合。

         模块化设计，维护扩展便捷：补偿电容模块采用标准化、模块化设计，支持热插拔（部分型号），单个模块故障不影响系统整体运行，便于在线维护和容量扩展。

         多重保护，安全可靠：具备过电压、欠电压、过电流、过温、谐波超限、三相不平衡等完善保护功能，并在电容器回路设置专用熔断器及放电装置，确保设备自身及电网安全。

         人机交互友好，数据可视化：配备大尺寸液晶触摸屏，全中文界面，可实时显示系统电压、电流、功率因数、谐波频谱等全电量参数，并具备事件记录和数据存储功能。

         支持混合补偿与谐波治理：可灵活配置纯电容补偿、抗谐型电容电抗串联补偿（用于滤除特定次谐波如5、7次），或集成有源滤波器（APF）实现动态无功补偿与谐波治理一体化。

         强大的通信与组网能力：标配RS485通信接口，支持Modbus-RTU协议，可轻松接入厂站自动化系统或能源管理平台，实现远程监控、参数设置和能效分析。

三、GGJ低压无功智能补偿装置作用

         直接降低电能损耗与电费支出：将功率因数从0.7-0.8提升至0.95以上，可减少视在电流20%-30%，从而显著降低线路和变压器的有功损耗，实现节能，并避免供电局因功率因数不达标而加收的力调电费。

         提升供电系统带载能力与设备利用率：补偿后，系统视在电流降低，相当于释放了变压器和线路的容量，可在不扩容的情况下接入更多有用功负载，提高现有设备利用率。

         改善电压质量，稳定系统运行：补偿感性无功，有助于减少线路压降，稳定负载端电压，尤其对线路末端的电机等设备启动和运行有利，减少因电压波动造成的设备停机。

         治理谐波，保护敏感设备：通过配置滤波支路，可有效吸收或抵消电网中的谐波电流，降低电压畸变率（THDu），保护变频器、PLC、精密仪器等对电能质量敏感的设备免受干扰和损坏。

         为能源精细化管理提供数据支撑：装置记录的功率因数变化曲线、谐波数据、投切日志等，是企业进行能效诊断、用电分析、制定节能策略的重要依据。

四、GGJ低压无功智能补偿装置核心功能

全电量高精度监测：实时监测并显示系统三相电压、电流、有功/无功/视在功率、功率因数、频率、谐波含有率（THDi/THDu）及2-31次谐波分量等。

无功功率自动补偿：根据设定的目标功率因数（如0.95-1.0可调），自动计算所需补偿容量，控制电容器组投切，实现无功功率的动态平衡。

智能投切策略与保护：支持等容、编码、循环等多种投切策略，具备过零投切功能以减少涌流。内置完善的保护逻辑，防止电容器过补、欠补及在异常工况下误动作。

谐波监测与滤波治理（可选）：实时分析电网谐波状况，当配置滤波模块时，可自动投入滤波支路，吸收特定次谐波电流，净化电网。

数据记录与事件告警：记录历史极值数据、电容器投切次数、运行时间，并存储过压、欠压、过流、超温等故障事件，带时标，便于故障追溯与分析。

远程通信与集中管理：通过标准通信接口，将运行数据、状态信息、告警信号上传至后台监控系统，支持远程参数设置和策略调整，实现无人值守。

五、GGJ低压无功智能补偿装置应用场景

工矿企业配电变压器低压侧：补偿轧钢机、起重机、注塑机、风机、水泵等大量感性负载导致的无功需求，是应用最广泛的场景。

商业建筑与大型公共设施总配电室：补偿中央空调主机、水泵、电梯、荧光灯等负载的无功，降低物业运营电费。

存在谐波源的工业现场：如冶金行业的电弧炉、变频器密集的汽车生产线、化工行业的整流设备附近，需使用抗谐型或混合型补偿装置。

数据中心与通信机房：补偿UPS、服务器电源等非线性负载产生的谐波和无功，保障IT设备供电质量。

新能源领域：在光伏电站、风电场升压站的低压侧，补偿站用变压器及辅助设备的无功，满足电网对接入点功率因数的考核要求。
