一、光伏汇流箱的介绍

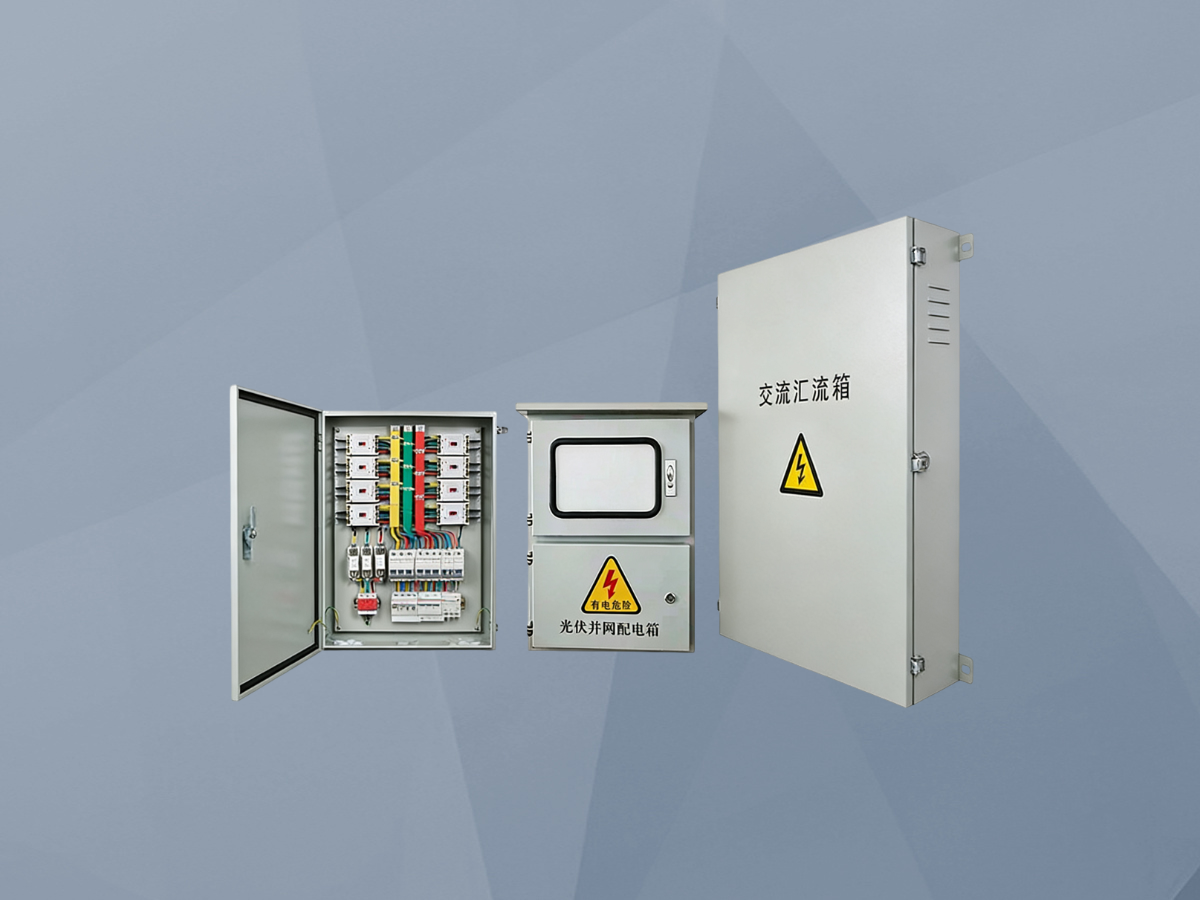

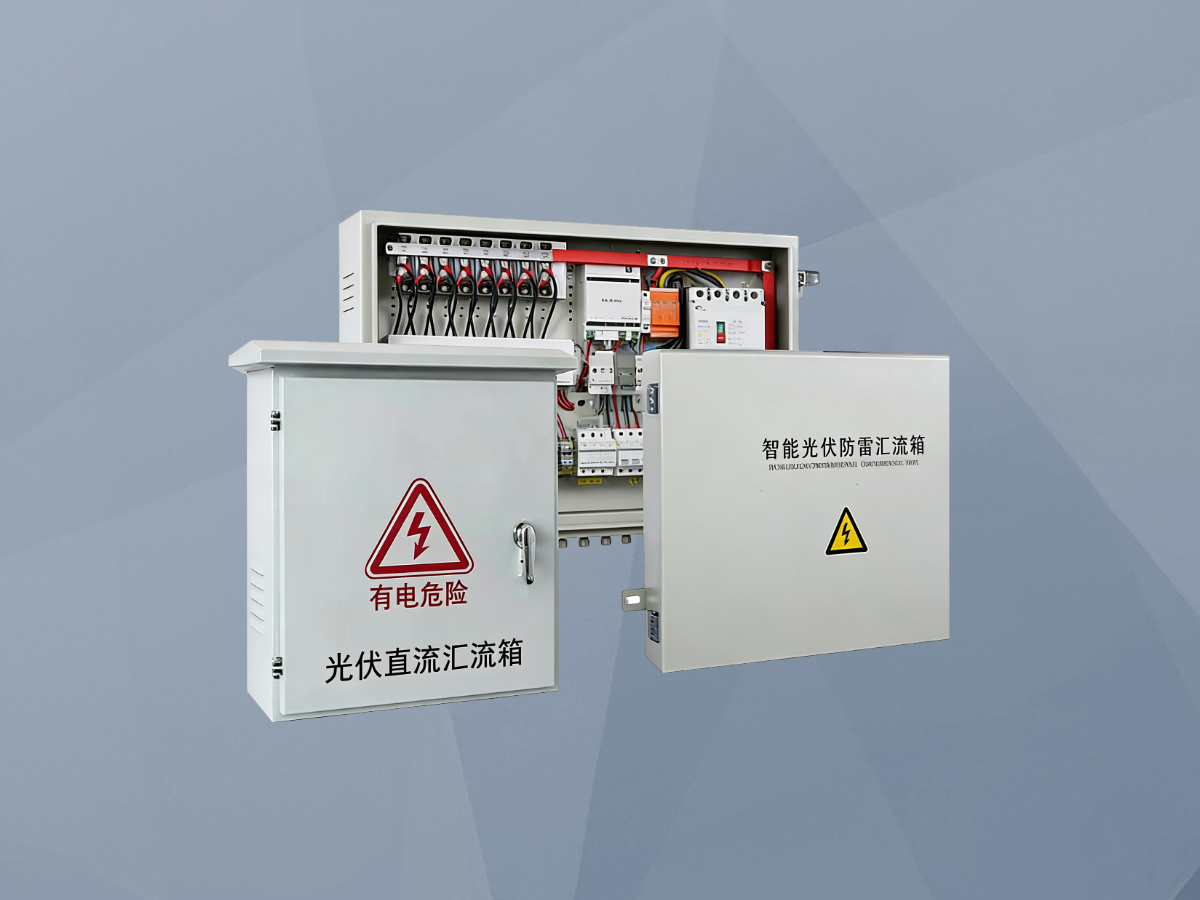

         光伏汇流箱是光伏电站直流发电网络的“智能交通枢纽”与“第一道安全防线”。它通常安装在光伏阵列附近，通过直流电缆将多路（如8-24路）光伏组串的正负极分别接入箱内的输入端子。其核心价值在于将分散的、小电流的组串输出汇集成一路或几路大电流输出，再通过更粗的电缆输送至逆变器，从而大幅减少从阵列到逆变器的主直流电缆数量与长度，降低线损和工程成本。箱内核心电气部件包括：光伏专用直流断路器（作为总开关和    隔离点）、每路组串配有的直流熔断器（提供过电流和短路保护）、直流电源防雷器（防止雷击浪涌侵入）、以及智能监测模块（可选）。智能监测模块通过霍尔传感器实时采集每路组串的电流、电压以及箱内温度，计算功率，并能精确判断组串开路、短路、接地、熔断器熔断、防雷器失效等故障，通过LED指示灯就地报警，同时将数据通过RS485或无线方式上传至监控系统。它不仅是物理连接点，更是实现光伏电站“组串级监控”、提升运维效率、保障直流侧绝缘与运行安全的关键智能设备。

二、光伏汇流箱产品特点

高可靠性直流侧保护：采用光伏专用直流断路器及高分断能力的直流熔断器，能安全分断光伏系统产生的直流故障电流。防雷器采用温控脱扣装置，劣化后自动脱离，防止火灾。

智能监测与精准定位：内置智能数据采集模块，可实时监测每路组串的电流、电压、功率及汇流箱内部温度，精确诊断并定位故障组串，极大缩短运维排查时间。

高防护等级与耐候设计：箱体采用不锈钢或优质镀铝锌钢板，表面喷塑处理，防护等级达IP65，可完全防止粉尘侵入和任意方向喷水，适应户外高温、高湿、高紫外线等恶劣环境。

模块化设计与便捷维护：内部布局清晰，防雷模块、熔断器、监测模块均采用插拔式或导轨安装，维护更换简便，无需专业工具即可快速操作。

灵活的配置与扩展能力：支持不同输入路数（如8、12、16、24路）定制，输出路数可配置为1-4路，以适应不同容量逆变器的接入需求。

强大的通信与组网能力：标配RS485接口，支持Modbus-RTU协议，可轻松接入电站监控系统（SCADA），实现远程数据监视、故障报警与能效分析。

三、光伏汇流箱作用

保障直流侧电气安全的核心设备：集中提供组串级的过流、短路保护和系统级的防雷保护，有效防止因电缆绝缘破损、组件热斑、雷击浪涌等引起的火灾和设备损坏事故。

优化系统结构，降低初始投资：通过汇流减少直流主缆的数量和截面，节省电缆、桥架及施工成本，使电站布局更加简洁、经济。

实现精细化运维，提升发电收益：通过对每路组串的实时监控，可快速发现组件衰减、遮挡、灰尘、接线故障等问题，及时处理，避免因个别组串故障影响整个支路发电量。

简化系统调试与故障排查流程：清晰的接线端子、分路开关和状态指示，便于安装调试和后期检修，智能定位功能能将故障范围从整个阵列缩小至具体组串。

为电站性能评估与优化提供数据基础：长期的组串级运行数据是分析电站性能、评估组件衰减率、优化清洗周期和进行技改的重要依据。

四、光伏汇流箱核心功能

直流汇流功能：提供多路光伏组串直流输入端子，将电能汇流后通过一路或几路大电流输出端子送至逆变器。

过电流与短路保护：每路输入支路配置直流熔断器，当组串发生短路或反灌电流超标时及时熔断，隔离故障。总输出配置直流断路器，作为主开关和后备保护。

防雷与浪涌保护：配置光伏专用直流电源防雷器（SPD），抑制从直流线路侵入的雷电浪涌和操作过电压，保护后端逆变器等昂贵设备。

全电量参数监测：智能型产品可监测每路组串的输入电流、电压，总输出电压、电流、功率，以及箱内环境温度。

故障诊断与报警：可诊断组串反接、开路、短路、电流不平衡、熔断器熔断、防雷器失效、过温等故障，并通过干接点或通信接口上报告警信号。

数据采集与远程通信：采集所有监测数据，通过标准工业通信协议上传至站控层或云端监控平台，支持远程配置与固件升级。

五、光伏汇流箱应用场景

大型地面光伏电站：成百上千个汇流箱分散布置在光伏阵列中，是构成兆瓦级电站直流收集网络的基础单元。

工商业厂房分布式光伏：安装在厂房屋顶，将多排光伏组串汇流后接入一台或少数几台逆变器，优化屋顶布线。

农光互补、渔光互补项目：适应潮湿、盐雾等特殊环境，要求箱体具有更高的防腐和密封等级。

山地、丘陵等复杂地形电站：支持组串的不同朝向和倾角接入，通过监测可清晰比较不同方阵的发电效率。

需要对发电量进行精细化管理与考核的电站：如多个业主的分布式电站，可通过汇流箱数据实现发电量的精准计量与分摊。
