站用变与箱变的区别详解：定义、结构、功能及应用场景全对比

来源：HZVOLT 时间：2026-08-04 09:46:36

在电力系统中，变压器是关键的输变电设备。然而，许多从业者对站用变和箱变的概念区分不够清晰。虽然二者名称相似，但在定义、结构、功能和应用场景上存在本质差异。本文将从多个维度深入剖析站用变与箱变的区别，帮助读者在项目规划中做出更精准的选型决策。

一、定义与用途：服务对象截然不同
1. 站用变（Station Transformer）
站用变是专门为变电站内部设备供电的专用变压器。其主要作用是将高压电能转换为低压电能，为变电站内的照明系统、控制系统、保护系统以及通信设备等提供稳定可靠的电源。可以说，站用变是变电站正常运行的“生命线”。

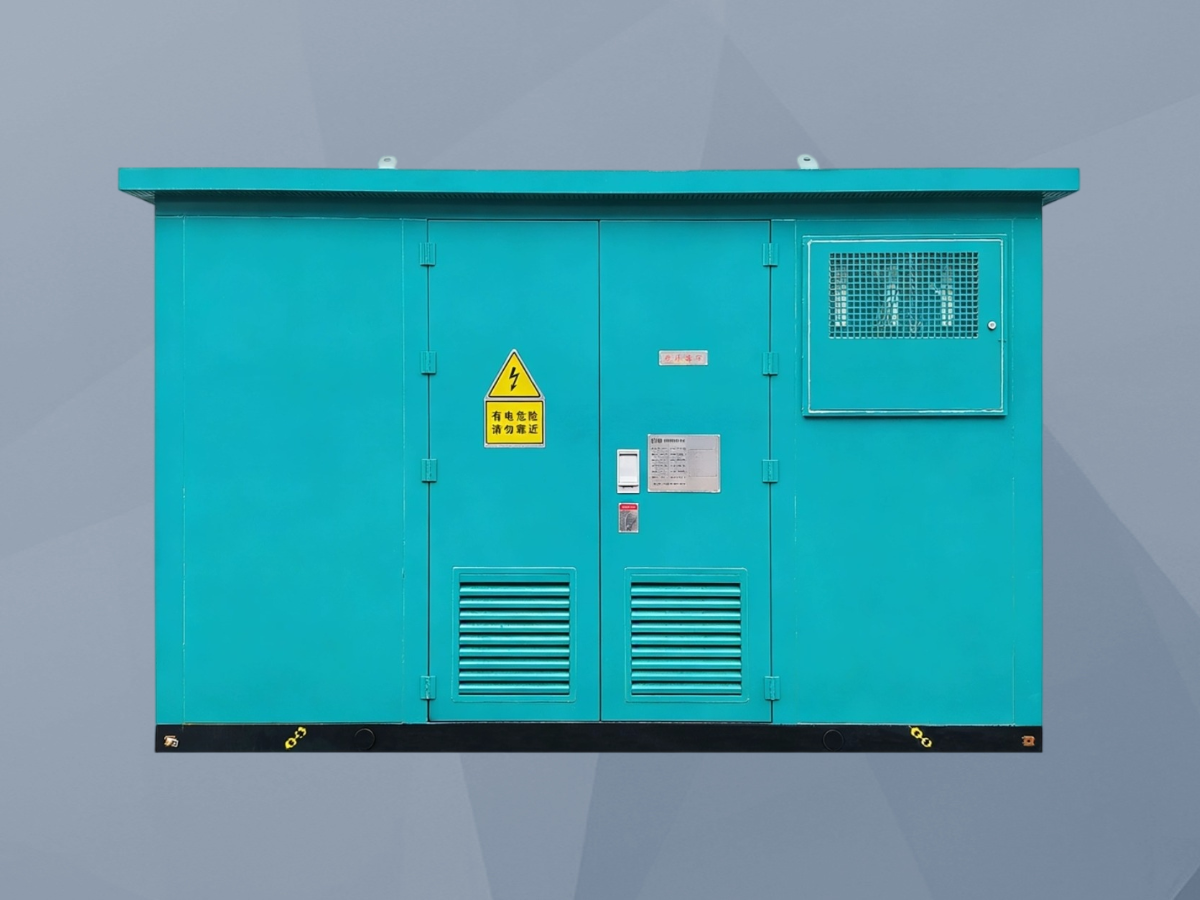

2. 箱变（Compact Substation / Box-Type Transformer Substation）
箱变是一种预装式变电站，它将高压开关设备、变压器、低压配电设备等全部集成在一个或多个封闭的金属箱体内。箱变直接面向终端用户供电，广泛应用于城市电网建设、农村电网改造、住宅小区、工矿企业等场所。其突出优点是占地面积小、安装方便、运行可靠。
核心差异：站用变服务于变电站自身，属于“内部配套”；箱变服务于外部用户，属于“末端配电”。
二、结构与组成：单体设备 vs. 集成系统
1. 站用变的结构
站用变的结构相对简单，主要由铁芯、绕组、油箱、冷却装置等核心部件组成。其设计重点在于电气性能和绝缘性能，以确保在复杂电网条件下长期稳定运行。
2. 箱变的结构
箱变的结构则复杂得多，它是一个高度集成的系统。典型的箱变通常包含以下几个独立隔室：
高压室：安装高压环网柜、负荷开关、熔断器等设备。
变压器室：放置干式或油浸式变压器。
低压室：安装低压配电柜、电容补偿柜等。
计量控制室：集成电能计量、自动化控制和通信模块。
各个隔室之间通过母线和电缆紧密连接，构成一套完整的电力分配与保护系统。
核心差异：站用变是“单体设备”，箱变是“集成系统”。箱变的结构复杂性远高于站用变。

三、功能与特点：专注可靠 vs. 全面灵活
1. 站用变的功能特点
功能单一：主要完成电压变换，为站内负载供电。
可靠性要求极高：一旦站用变发生故障，可能导致整座变电站停运，因此对其抗短路能力、冗余设计和长期稳定性有严苛要求。
维护专业化：通常由变电站运维人员按计划进行巡检和检修。
2. 箱变的功能特点
功能多样：集成了受电、变压、配电、计量、保护、无功补偿等多种功能于一体。
高度灵活：可根据实际用电负荷和环境条件进行定制设计，容量大小、进出线方式均可调整。
智能化趋势明显：现代箱变普遍配备远程监控、数据采集和故障报警功能，支持无人值守运行。
核心差异：站用变追求“专而精”，箱变追求“全而活”。
四、应用场景与优势：因地制宜的选择
1. 站用变的典型场景
主要应用：110kV、220kV及以上电压等级的大型变电站内部。
核心优势：稳定性和安全性无可替代，能够满足复杂电网对电源的最高要求。它是保障电网安全运行的基石。
2. 箱变的典型场景
城市配电网：居民小区、商业中心、写字楼、路灯照明。
工业领域：工厂、矿山、油田、港口。
公共设施：医院、学校、体育场馆、旅游景区。
临时用电：建筑工地、展会、抢险救灾现场。
核心优势：
占地面积小：无需建造专用配电房，节省土地资源。
建设周期短：工厂预制化生产，现场仅需吊装和接线，大幅缩短工期。
投资成本低：综合土建、安装、设备费用，低于传统变电站。
环境适应性强：外壳具备优良的防腐、防潮、隔热性能，适用于户外恶劣环境。
移动方便：整体结构紧凑，便于运输和迁移。
核心差异：站用变扎根于大型变电站，箱变则遍布各类终端用电场所。
五、总结与选型建议
综上所述，站用变与箱变的区别主要体现在以下几个方面：
角色定位：站用变是变电站的内部电源，箱变是终端的配电中心。
结构复杂度：站用变结构简单，箱变结构高度集成。
功能侧重：站用变强调单一可靠，箱变强调全面灵活。
应用范围：站用变局限于大型变电站，箱变覆盖城市、工业、民用等多场景。
选型建议：如果您的项目是新建或改造一座大型变电站，需要为站内设备提供最高等级的电源保障，请优先选择站用变；如果您的项目是住宅小区、工厂或商业区，需要在有限空间内快速、经济地解决用电问题，箱变无疑是最佳方案。
理解这两类设备的本质区别，有助于电力工程师在项目前期做出科学合理的选型决策，从而提升电力系统的整体效率和安全性。
